Đồng hồ đo áp suất khí nén điện tử là gì? Cách chọn phù hợp

Đồng hồ đo áp suất khí nén điện tử là thiết bị sử dụng cảm biến để đo áp suất trong máy nén, bình chứa, bộ điều áp và đường ống khí nén. Kết quả được hiển thị trực tiếp trên màn hình số, giúp người vận hành theo dõi áp suất, phát hiện sụt áp và đánh giá tình trạng hoạt động của hệ thống. So với đồng hồ kim, phiên bản điện tử thường dễ đọc hơn và có thể tích hợp thêm chức năng cảnh báo hoặc truyền tín hiệu. Tuy nhiên, để thiết bị hoạt động ổn định, người dùng cần lựa chọn đúng dải đo, độ chính xác, chuẩn kết nối và điều kiện làm việc.

Đồng hồ đo áp suất khí nén điện tử là gì?

Đồng hồ đo áp suất khí nén điện tử, còn được gọi là đồng hồ áp suất kỹ thuật số hoặc digital pressure gauge, là thiết bị chuyển đổi áp lực của khí thành tín hiệu điện. Tín hiệu này được mạch điện tử xử lý và hiển thị thành giá trị áp suất trên màn hình LCD hoặc LED.

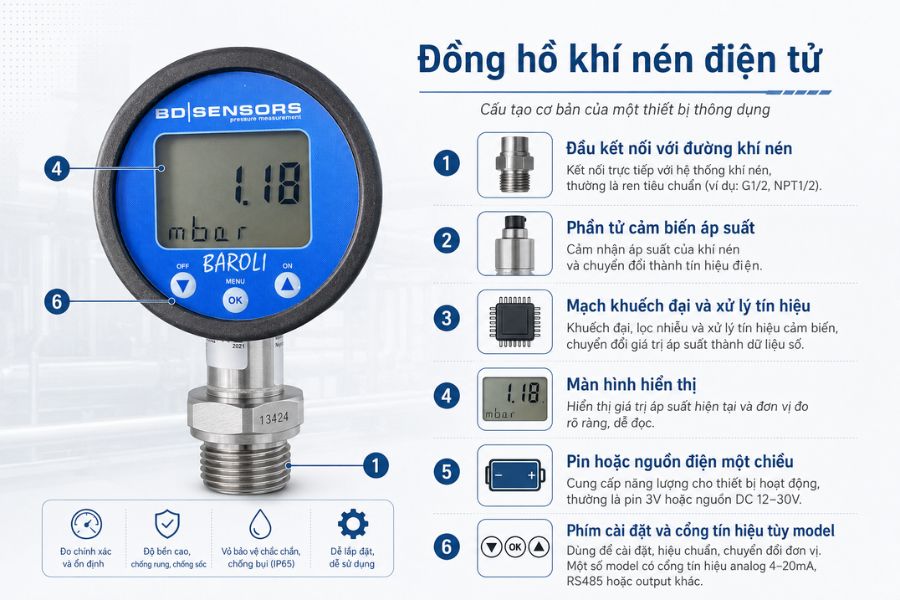

Một thiết bị thông dụng thường gồm:

• Đầu kết nối với đường khí nén.
• Phần tử cảm biến áp suất.
• Mạch khuếch đại và xử lý tín hiệu.
• Màn hình hiển thị.
• Pin hoặc nguồn điện một chiều.
• Phím cài đặt và cổng tín hiệu tùy model.

Một số đồng hồ chỉ có chức năng đo và hiển thị tại chỗ. Các dòng cao hơn có thể hỗ trợ chuyển đổi đơn vị, lưu giá trị lớn nhất và nhỏ nhất, đặt ngưỡng cảnh báo hoặc truyền dữ liệu đến PLC.

Khác với đồng hồ cơ sử dụng ống Bourdon hoặc cơ cấu đàn hồi để làm kim di chuyển, đồng hồ điện tử dùng cảm biến để chuyển áp suất thành tín hiệu số. Nhờ đó, kết quả dễ quan sát hơn và thiết bị có thể được tích hợp vào hệ thống giám sát tự động.

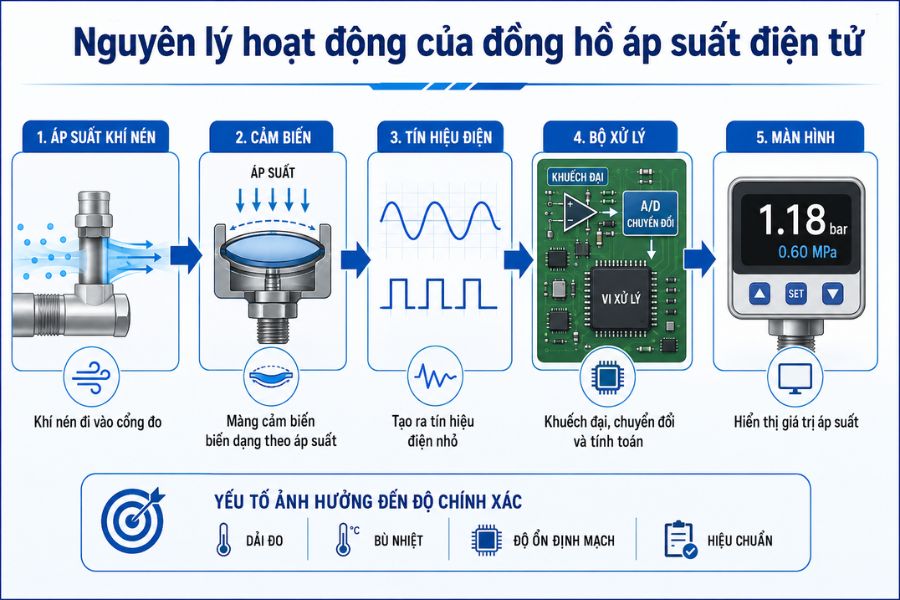

Nguyên lý hoạt động của đồng hồ áp suất điện tử

Khi khí nén đi vào cổng đo, áp suất tác động lên màng cảm biến bên trong đồng hồ. Màng cảm biến biến dạng theo mức áp suất. Sự biến dạng này làm thay đổi điện trở, điện dung hoặc một đại lượng điện khác của phần tử cảm biến.

Tín hiệu điện tạo ra thường rất nhỏ nên cần được khuếch đại. Sau đó, bộ chuyển đổi analog sang kỹ thuật số biến tín hiệu thành dữ liệu để bộ xử lý tính toán và hiển thị giá trị áp suất.

Quá trình đo có thể mô tả ngắn gọn như sau:

Áp suất khí nén → cảm biến → tín hiệu điện → bộ xử lý → màn hình

Độ chính xác của kết quả không chỉ phụ thuộc vào cảm biến mà còn liên quan đến dải đo, khả năng bù nhiệt, độ ổn định của mạch và tình trạng hiệu chuẩn. Vì vậy, hai đồng hồ có cùng dải đo vẫn có thể khác nhau về sai số, độ phân giải và tốc độ phản hồi.

Nguyên lý chuyển đổi áp lực cơ học thành tín hiệu điện cũng được ứng dụng trong cảm biến áp suất trong bơm nước, dù môi chất và điều kiện vận hành khác với hệ thống khí nén.

Các loại áp suất thường được đo

Trong hệ thống khí nén, loại phổ biến nhất là áp suất tương đối. Tuy nhiên, người dùng vẫn cần kiểm tra rõ loại áp suất trong tài liệu kỹ thuật trước khi lựa chọn.

Áp suất tương đối

Áp suất tương đối được đo so với áp suất khí quyển tại môi trường xung quanh. Khi cổng đo được mở ra ngoài không khí, đồng hồ thường hiển thị gần bằng 0.

Đây là loại thường dùng trên máy nén khí, bình chứa, bộ điều áp và đường ống phân phối khí.

Áp suất tuyệt đối

Áp suất tuyệt đối lấy chân không hoàn toàn làm mốc. Loại này phù hợp với phòng thí nghiệm hoặc các quy trình cần kết quả không phụ thuộc vào sự thay đổi của áp suất khí quyển.

Áp suất hỗn hợp

Đồng hồ áp suất hỗn hợp có thể đo cả áp suất âm và áp suất dương. Thiết bị thường được dùng trong hệ thống vừa có quá trình hút chân không vừa có quá trình nén khí.

Trường hợp hệ thống làm việc ở mức thấp hơn áp suất khí quyển, người dùng cần lựa chọn đồng hồ đo áp suất chân không điện tử thay vì loại chuyên đo áp suất dương.

Công dụng của đồng hồ đo áp suất khí nén điện tử

Theo dõi áp suất vận hành

Công dụng cơ bản nhất của thiết bị là hiển thị áp suất tại một vị trí cụ thể trong hệ thống.

Người vận hành có thể dựa vào kết quả để xác định:

• Máy nén có tạo đủ áp suất hay không.
• Bình chứa đã đạt mức áp suất cần thiết chưa.
• Bộ điều áp có duy trì đúng giá trị cài đặt không.
• Áp suất cấp cho máy móc có ổn định không.

Kết quả dạng số giúp hạn chế việc đọc sai vạch chia hoặc sai số do góc nhìn thường gặp trên đồng hồ kim.

Phát hiện sụt áp trong hệ thống

Áp suất tại đầu ra máy nén có thể đạt yêu cầu nhưng giảm đáng kể khi đến thiết bị sử dụng.

Một số nguyên nhân thường gặp gồm:

• Đường ống có kích thước không phù hợp.
• Bộ lọc bị bẩn hoặc tắc.
• Van chưa mở hoàn toàn.
• Hệ thống xuất hiện rò rỉ.
• Nhu cầu khí vượt quá khả năng cung cấp.

Lắp đồng hồ tại nhiều vị trí giúp kỹ thuật viên so sánh áp suất đầu nguồn và cuối đường ống. Nếu chênh lệch lớn, hệ thống có thể đang có tổn thất cần kiểm tra.

Cảnh báo áp suất bất thường

Một số đồng hồ đo áp suất khí nén điện tử cho phép cài đặt giới hạn áp suất cao và thấp. Khi kết quả vượt khỏi phạm vi cho phép, thiết bị có thể đổi màu màn hình, kích hoạt đèn cảnh báo hoặc gửi tín hiệu đến hệ thống điều khiển.

Chức năng này hữu ích trong dây chuyền tự động. Áp suất quá thấp có thể khiến xi lanh hoạt động yếu, trong khi áp suất quá cao có thể làm tăng tải và ảnh hưởng đến tuổi thọ thiết bị.

Cần phân biệt đồng hồ chỉ hiển thị với công tắc áp suất điện tử. Loại chỉ có màn hình dùng để quan sát tại chỗ, còn loại có ngõ ra đóng ngắt mới có thể tham gia điều khiển thiết bị.

Hỗ trợ kiểm tra và bảo trì

Biến động áp suất có thể phản ánh tình trạng của hệ thống.

Chẳng hạn:

• Máy nén mất nhiều thời gian để tăng áp có thể đang giảm hiệu suất.
• Áp suất giảm nhanh khi ngừng máy có thể liên quan đến rò rỉ.
• Chênh áp lớn qua bộ lọc có thể cho thấy lõi lọc bị tắc.
• Áp suất cuối đường ống thấp có thể do tổn thất trên đường dẫn.

Đồng hồ không trực tiếp xác định vị trí rò rỉ hoặc đo lượng khí thất thoát, nhưng cung cấp dữ liệu ban đầu để kỹ thuật viên khoanh vùng kiểm tra.

Đồng hồ áp suất khí nén thường được lắp ở đâu?

Trên máy nén khí và bình chứa

Đồng hồ lắp trên máy nén giúp theo dõi áp suất đầu ra và khả năng tạo áp của máy. Kết quả bất thường có thể là dấu hiệu cần kiểm tra bộ phận nén, van hoặc đường ống.

Trên bình chứa, thiết bị cho biết mức áp suất khí đang được tích trữ. Tuy nhiên, đồng hồ không thay thế van an toàn hoặc thiết bị bảo vệ quá áp.

Trước và sau bộ lọc, bộ điều áp

Lắp đồng hồ ở hai phía của bộ lọc giúp theo dõi độ chênh áp. Khi chênh lệch tăng cao, lõi lọc có thể bị bẩn hoặc tắc, làm giảm khả năng cung cấp khí.

Sau bộ điều áp, đồng hồ cho biết áp suất thực tế được cấp đến xi lanh, van và dụng cụ sử dụng khí nén.

Trên đường ống phân phối

Đồng hồ được bố trí tại từng khu vực hoặc nhánh đường ống để phát hiện nơi có áp suất thấp, dao động lớn hoặc tổn thất bất thường.

Ưu điểm và hạn chế của đồng hồ áp suất điện tử

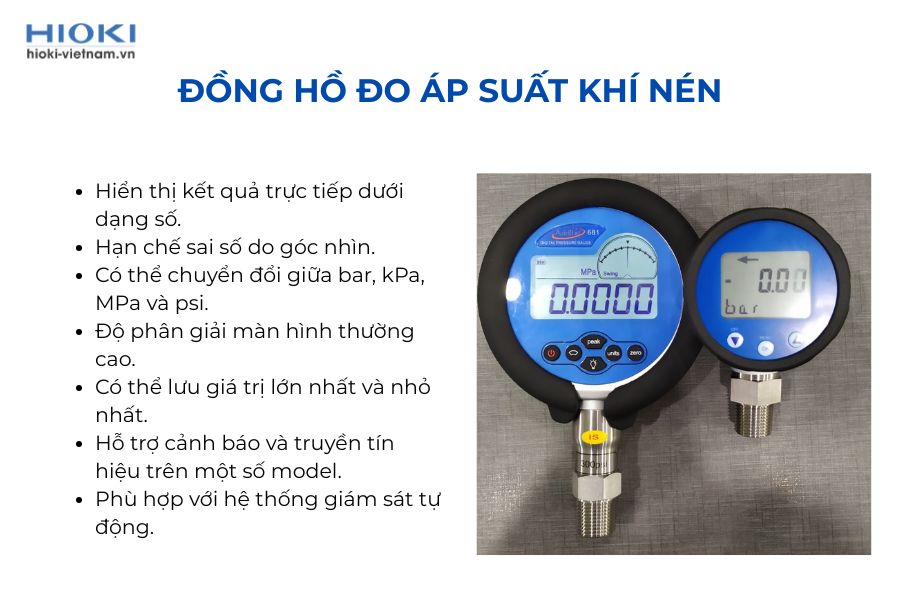

Đồng hồ điện tử có một số ưu điểm nổi bật:

• Hiển thị kết quả trực tiếp dưới dạng số.
• Hạn chế sai số do góc nhìn.
• Có thể chuyển đổi giữa bar, kPa, MPa và psi.
• Độ phân giải màn hình thường cao.
• Có thể lưu giá trị lớn nhất và nhỏ nhất.
• Hỗ trợ cảnh báo và truyền tín hiệu trên một số model.
• Phù hợp với hệ thống giám sát tự động.

Bên cạnh đó, thiết bị vẫn có một số hạn chế:

• Cần pin hoặc nguồn điện để hoạt động.
• Chi phí thường cao hơn đồng hồ cơ.
• Mạch điện tử có thể bị ảnh hưởng bởi nước, nhiệt độ hoặc nhiễu điện.
• Một số model không phù hợp với môi trường rung mạnh hoặc độ ẩm cao.

Kiểu hiển thị điện tử không đồng nghĩa với độ chính xác luôn cao hơn đồng hồ kim. Muốn đánh giá đúng, người dùng phải xem thông số sai số hoặc cấp chính xác của từng model.

Cách chọn đồng hồ đo áp suất khí nén điện tử

Để chọn đúng đồng hồ đo áp suất khí nén điện tử, người dùng cần xem xét đồng thời dải đo, độ chính xác, chuẩn kết nối và môi trường làm việc. Việc lựa chọn phù hợp sẽ giúp thiết bị đo ổn định, hạn chế sai số và đáp ứng đúng nhu cầu giám sát của hệ thống.

Chọn dải đo theo áp suất làm việc

Dải đo phải lớn hơn áp suất cao nhất có thể xuất hiện, bao gồm cả dao động hoặc xung áp.

Ví dụ, hệ thống thường vận hành ở 6–8 bar thì không nên chọn đồng hồ có giới hạn tối đa đúng 8 bar. Thiết bị cần có khoảng dự phòng phù hợp theo hướng dẫn của nhà sản xuất.

Ngược lại, dải đo quá lớn làm giảm khả năng theo dõi biến động nhỏ. Đồng hồ 0–100 bar không phải lựa chọn tối ưu cho hệ thống chỉ làm việc ở khoảng 6 bar.

Kiểm tra độ chính xác và độ phân giải

Độ chính xác cho biết mức sai lệch cho phép giữa kết quả hiển thị và áp suất thực tế. Thông số có thể được công bố theo phần trăm toàn dải, phần trăm giá trị đọc hoặc cấp chính xác.

Ví dụ, đồng hồ dải 0–10 bar có sai số ±1% toàn dải tương đương sai số tối đa ±0,1 bar.

Độ phân giải là bước thay đổi nhỏ nhất màn hình có thể hiển thị. Một thiết bị hiển thị đến 0,01 bar không có nghĩa độ chính xác cũng đạt ±0,01 bar. Vì vậy, không nên chỉ dựa vào số chữ số trên màn hình để đánh giá chất lượng đo.

Chọn chuẩn ren và kiểu lắp

Người dùng cần kiểm tra:

• Chuẩn ren G hay NPT.
• Kích thước ren.
• Kiểu lắp phía dưới hoặc phía sau.
• Vật liệu đầu kết nối.
• Khả năng tương thích với phụ kiện hiện có.

Không nên cố lắp hai loại ren khác chuẩn vì có thể gây hỏng ren hoặc rò rỉ khí.

Xác định nguồn cấp và tín hiệu đầu ra

Nếu chỉ cần quan sát tại chỗ, loại dùng pin và hiển thị đơn giản thường đã đủ đáp ứng.

Nếu cần tích hợp với hệ thống điều khiển, nên kiểm tra thiết bị có hỗ trợ:

• Tín hiệu dòng 4–20 mA.
• Tín hiệu điện áp.
• Ngõ ra công tắc.
• IO-Link.
• Cổng kết nối ghi dữ liệu.

Không phải đồng hồ nào có màn hình điện tử cũng có khả năng truyền tín hiệu. Thông tin này cần được kiểm tra trong bảng thông số kỹ thuật.

Xem xét môi trường sử dụng

Đồng hồ cần phù hợp với nhiệt độ, độ ẩm, bụi, nước và độ rung tại vị trí lắp.

Nếu khí nén có nhiều nước ngưng hoặc dầu, cần kiểm tra vật liệu cảm biến và gioăng có tương thích hay không. Với môi trường rung mạnh, nên chọn thiết bị có khả năng chịu rung và lắp đặt theo đúng hướng dẫn của nhà sản xuất.

Câu hỏi thường gặp

Đồng hồ áp suất khí nén điện tử thường đo bao nhiêu bar?

Dải đo phụ thuộc vào máy nén và hệ thống sử dụng. Người dùng cần căn cứ vào áp suất làm việc, áp suất tối đa và khả năng quá áp để lựa chọn.

Đồng hồ điện tử có thay thế công tắc áp suất không?

Chỉ khi thiết bị có ngõ ra công tắc và chức năng cài đặt ngưỡng. Loại chỉ có màn hình không thể tự động đóng hoặc ngắt thiết bị.

Đồng hồ áp suất điện tử có cần hiệu chuẩn không?

Thiết bị nên được kiểm tra hoặc hiệu chuẩn định kỳ nếu kết quả được dùng cho kiểm soát chất lượng, an toàn hoặc làm chuẩn tham chiếu.

Đồng hồ đo áp suất khí nén điện tử giúp theo dõi áp suất tại máy nén, bình chứa, bộ lọc, bộ điều áp và đường ống phân phối khí. Thiết bị hỗ trợ phát hiện sụt áp, theo dõi trạng thái vận hành và cung cấp dữ liệu cho hoạt động bảo trì.

Khi lựa chọn, cần tập trung vào dải đo, độ chính xác, loại áp suất, chuẩn kết nối và điều kiện môi trường. Nếu cần cảnh báo hoặc truyền dữ liệu về hệ thống điều khiển, người dùng phải kiểm tra thêm nguồn cấp và loại tín hiệu đầu ra của từng model.

Đồng hồ áp suất cũng là một trong nhiều thiết bị đo lường công nghiệp được sử dụng để giám sát thông số và đánh giá trạng thái vận hành của máy móc, dây chuyền sản xuất.
