Thiết Bị Đo Điện Trở Đất Hioki FT6380-50 KIT
Được cải tiến công nghệ hơn so với dòng thiết bị đo điện trở đất trước đây, Hioki FT6380-50 KIT đã cho thấy các tính năng vượt trội mang lại hiệu quả cao cho người dùng. Điểm đặc biệt nhất của thiết bị đo điện trở đất FT6380-50 KIT chính là khả năng khả năng kết nối không dây với các thiết bị thông minh thông qua Hioki Z3210 giúp người dùng ghi lại kết quả, tạo báo cáo cực kỳ dễ dàng. Bài viết này xin chia sẻ chi tiết các tính năng chuyên biệt của thiết bị đo điện trở đất FT6380-50
Đặc tính kỹ thuật cơ bản của Hioki FT6380-50 KIT
Độ chính xác đảm bảo trong 1 năm, thời gian đảm bảo độ chính xác sau hiệu chỉnh thực hiện bởi Hioki: 1 năm
Nguyên lý đo FT6380-50 KIT | Thiết bị có 2 lõi dùng để đưa điện áp vào và đo dòng điện. Từ điện áp đã xác định và dòng điện đo được, tính được điện trở tổng của vòng mạch.Lưu ý: Chỉ dùng cho hệ thống nhiều điểm nối đất. Trong hệ thống nối đất nhiều điểm, càng nhiều cực nối đất, giá trị đo được càng chính xác. |
Phạm vi điện trở đất FT6380-50 | 0.20 Ω (độ phân giải 0.01 Ω) đến 1600 Ω (độ phân giải 20 Ω), 10 dải, Dịch điểm 0: Từ 0.02 Ω trở xuống, Độ chính xác: ±1.5 % rdg. ±0.02 Ω |
Phạm vi dòng AC | 20.00 mA (độ phân giải 0.01 mA) đến 60.0 A (độ phân giải 0.1 A), 5 dải, Dịch điểm 0: Từ 0.05 mA trở xuống, Độ chính xác: ±2.0 % rdg. ±0.05 mA (30 Hz to 400 Hz, True RMS), Hệ số Crest 5.0 trở xuống (đối với mức 60 A, 1.7 trở xuống) |
Dòng điện vào tối đa (Đo dòng điện) | 100 A AC liên tục, AC 200 A trong 2 phút hoặc ngắn hơn (mức 50 Hz/60 Hz, yêu cầu giảm tần số) |
ĐIện áp nối đất định mức tối đa | 600 VAC phân loại đo lường IV (quá điện áp quá độ được lường trước 8000 V) |
Chức năng ghi nhớ | 2000 dữ liệu |
Chức năng cảnh báo | Dùng cho đo dòng điện và đo điện trở, tiếng bíp khi giá trị đo được thấp hơn hoặc cao hơn ngưỡng |
Các chức năng khác | Giữ giá trị hiển thị, Đèn nền, Bộ lọc, Tự động tiết kiệm điện, Truyền dữ liệu không dây (mà không cần gắn Z3210) |
Hiển thị | LCD, Bộ đếm tối đa: 2,000; Tốc độ làm mới hiển thị: Xấp xỉ 2 lần/giây |
Chống nước và chống bụi | IP40 (EN60529) khi cảm biến kìm đóng |
Nguồn điện | Pin kiềm LR6 × 2 |
Thời gian hoạt động liên tục | Xấp xỉ 40 giờ (đo 25 Ω, đèn nền tắt, không gắn Z3210) Xấp xỉ 35 giờ (đo 25 Ω, đèn nền tắt, gắn Z3210 và truyền dữ liệu không dây) |
Đường kính dây dẫn có thể đo được tối đa | φ 32 mm (1.26 in) |
Kích thước và khối lượng | 73 mm (2.87 in) W × 218 mm (8.58 in) H × 43 mm (1.69 in) D, 620 g (21.9 oz) |
Phụ kiện FT6380-50 KIT | Bao đựng, Vòng kiểm tra điện trở (1 Ω±2%, 25Ω±1%), Dây đeo, Pin kiềm LR6 × 2, Hướng dẫn sử dụng |

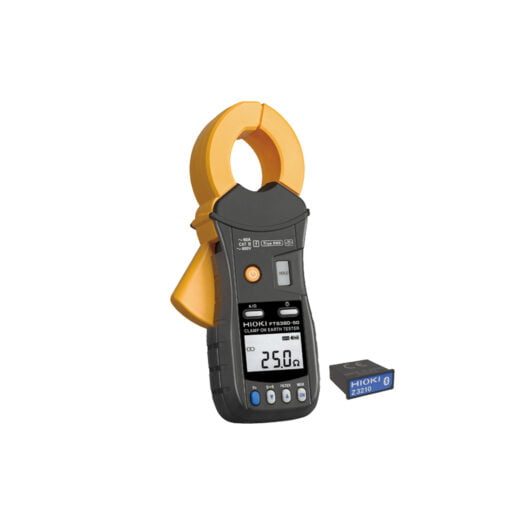

FT6380-50 KIT
Nguyên lý đo của Hioki FT6380-50 KIT
Thiết bị đo điện trở đất FT6380-50 thực hiện phép đo dựa trên hoạt động của 2 lõi dùng để đưa điện áp vào và thực hiện đo dòng điện. Từ dòng điện và điện áp đo được, tính điện trở của vòng mạch. Thiết bị sẽ hiển thị kết quả điện trở chính xác trên màn hình LCD.
Màn hình LCD được trang bị trên FT6380-50 cũng là màn hình thế hệ mới có trang bị bộ đếm tối đa 2.000 với tốc độ làm mới kết quả hiển thị xấp xỉ 2 lần/ giây.
Để đảm bảo thiết bị hoạt động tốt, cho kết quả phép đo chính xác, khách hàng cần đảm bảo sử dụng thiết bị đo điện trở đất Hioki FT6380-50 KIT với hệ thống nhiều điểm nối đất với nhiều cực nối đất.
Đặc tính kỹ thuật cơ bản của Hioki FT6380-50 KIT
Để đảm bảo thiết bị có khả năng thực hiện nhanh chóng các phép đo điện trở đất và cho kết quả phép đo chính xác nhất, các nhà nghiên cứu phát triển công nghệ, kỹ thuật của Hioki đã nỗ lực nghiên cứu và đưa ra thiết kế cấu tạo tối ưu cho mẫu thiết bị Hioki FT6380-50 KIT với các chi tiết sau
- Nguồn điện của Hioki FT6380-50 KIT được trang bị bằng pin kiềm LR6x2. Đây là mẫu pin tốt nhất hiện năng, có khả năng tạo năng lượng vượt trội hơn các dòng pin cũ, nội trở nhỏ hơn, khả năng chịu tải tốt hơn. Chinh vì thế, Hioki FT6380-50 KIT được đánh giá là thiết bị đo điện trở đất có khả năng hoạt động nhiều giờ liên tục lâu nhất.
- Tùy theo điều kiện vận hành thiết bị, FT6380-50 KIT có khả năng hoạt động từ 35-40h với cường độ cao, đảm bảo độ chính xác trong mỗi phép đo. Thiết bị có khả năng hoạt động trong khoảng 35 giờ đo đo 25 Ω, đèn nền tắt, gắn Z3210 và truyền dữ liệu không dây để người dùng thực hiện ghi kết quả và làm báo cáo.
- Thiết bị đo điện trở đất Hioki FT6380-50 KIT được trang bị công nghệ chống bụi nước IP40 (EN60529) vượt trội, hoạt động khi cảm biến kìm đóng. Nhờ vậy, bảo vệ các linh kiện trong thiết bị, hoạt động tốt trong thời gian dài.
- Kích thước nhỏ gọn : nhằm giúp người dùng có thể dễ dàng di chuyển và sử dụng thiết bị tại ngay cả các không gian nhỏ hẹp, thiết kế của FT6380-50 đã được chú trọng nhằm giảm kích thước thiết bị nhưng vẫn đảm bảo chất lượng. FT6380-50 KIT có trọng lượng khoảng 620g với kích thước 73 mm W × 218 mm H × 43 mm D. Đường kính dây dẫn có thể đo được tối đa φ 32 mm (1.26 in).
- Phụ kiện đi kèm trong bộ thiết bị Hioki FT6380-50 KIT gồm Pin kiềm LR6 × 2, vòng kiểm tra điện trở (1 Ω±2%, 25Ω±1%), dây đeo, bao đựng, hướng dẫn sử dụng.
Tính năng cơ bản của thiết bị đo điện trở đất FT6380-50 KIT
Độ chính xác đảm bảo trong 1 năm, thời gian đảm bảo độ chính xác sau hiệu chỉnh thực hiện bởi Hioki: 1 năm
Đo điện trở đất
Thiết bị đo điện trở đất Hioki FT6380-50 KIT có khả năng thực hiện các phép đo điện trở đất với phạm vi đo điện trở trong khoảng giá trị đo từ 0.20 Ω (độ phân giải 0.01 Ω) đến 1600 Ω (độ phân giải 20 Ω), 10 dải, Dịch điểm 0: Từ 0.02 Ω trở xuống,
Độ chính xác của phép đo điện trở đất được thực hiện bởi thiết bị đo điện trở đất Hioki FT6380-50 KIT là ±1.5 % rdg. ±0.02 Ω
Định mức tối đa điện áp nối đất là 600 VAC phân loại đo lường IV (quá điện áp quá độ được lường trước 8000 V)
Đo dòng AC
Thiết bị đo điện trở đất Hioki FT6380-50 KIT có thể thực hiện các phép đo dòng AC với phạm vi đo khoảng 20.00 mA (độ phân giải 0.01 mA) đến 60.0 A (độ phân giải 0.1 A), 5 dải, Dịch điểm 0: Từ 0.05 mA trở xuống.
Độ chính xác của phép đo dòng AC được thực hiện bởi FT6380-50 là khoảng ±2.0 % rdg. ±0.05 mA (30 Hz to 400 Hz, True RMS).
Đối với các phép đo dòng điện AC, dòng điện vào tối đa là khoảng 100 A AC liên tục, AC 200 A trong 2 phút hoặc ngắn hơn (mức 50 Hz/60 Hz, yêu cầu giảm tần số).
Các chứng năng khác của Hioki FT6380-50 KIT
Ngoài chức năng đo điện trở đất, đo dòng điện ở trên, thiết bị đo điện trở đất FT6380-50 còn có khả năng thực hiện các chức năng như chức năng cảnh báo khi đo dòng điện, đo điện trở. Còi cảnh báo sẽ hoạt động khi giá trị đo đạt giá trị thấp hơn hoặc cao hơn ngưỡng.
Bên cạnh đó, Hioki FT6380-50 KIT còn có khả năng tự động tiết kiệm điện, giữ giá trị hiển thị, bộ lọc. Đặc biệt, Hioki FT6380-50 KIT có khả năng truyền dữ liệu không dây mà không cần gắn thiết bị Z32210.
Với các tính năng vượt trội, cùng thiết kế thông minh, mẫu thiết bị đo điện trở đất Hioki FT6380-50 KIT đáp ứng được mọi nhu cầu sử dụng của khách hàng khi cần tìm kiếm thiết bị đo điện trở đất. Nếu quý khách cần thêm thông tin chi tiết, giá thành của thiết bị này, xin vui lòng liên hệ với Hioki Việt Nam để mua hàng với mức giá tốt nhất.
