Bảng màu điện trở 4 vạch là gì? Cách đọc bảng vòng màu điện trở chuẩn nhất

Bảng màu điện trở 4 vạch là tiêu chuẩn phổ biến nhất giúp người dùng xác định giá trị điện trở, sai số và dung sai của linh kiện điện tử. Việc hiểu đúng cách đọc bảng vòng màu điện trở là kỹ năng cơ bản nhưng cực kỳ quan trọng trong điện – điện tử và kỹ thuật đo lường.

1. Điện trở là gì?

Điện trở là đại lượng thể hiện mức độ cản trở dòng điện khi nó đi qua một vật dẫn.

• Nếu vật dẫn dẫn điện tốt, điện trở của nó nhỏ.
• Nếu vật dẫn kém, điện trở lớn hơn.
• Với vật cách điện, điện trở gần như vô cùng lớn, gần như không có dòng điện chạy qua.

Giá trị điện trở của một dây dẫn phụ thuộc vào chất liệu, chiều dài, và tiết diện của dây. Mối quan hệ này được xác định bằng công thức tính điện trở sau đây:

R = ρ.L / S​

Trong đó:

• R: Điện trở (đơn vị là Ohm – Ω)
• ρ (rho): Điện trở suất, phụ thuộc vào vật liệu làm dây
• L: Chiều dài dây dẫn
• S: Tiết diện (độ dày) của dây

Nói cách khác, dây dài hơn hoặc mảnh hơn thì điện trở cao hơn; dây ngắn và to thì điện trở nhỏ.

Trong các mạch điện tử, điện trở là một linh kiện không thể thiếu. Chúng được chế tạo từ hợp chất cacbon hoặc hợp kim kim loại. Tùy vào tỷ lệ pha trộn vật liệu, nhà sản xuất tạo ra điện trở có trị số khác nhau, phù hợp cho từng ứng dụng cụ thể.

2. Nguyên lý của bảng màu điện trở 4 vạch

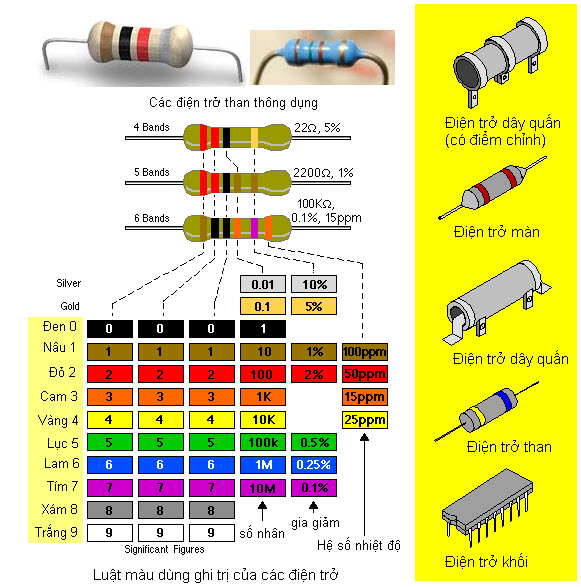

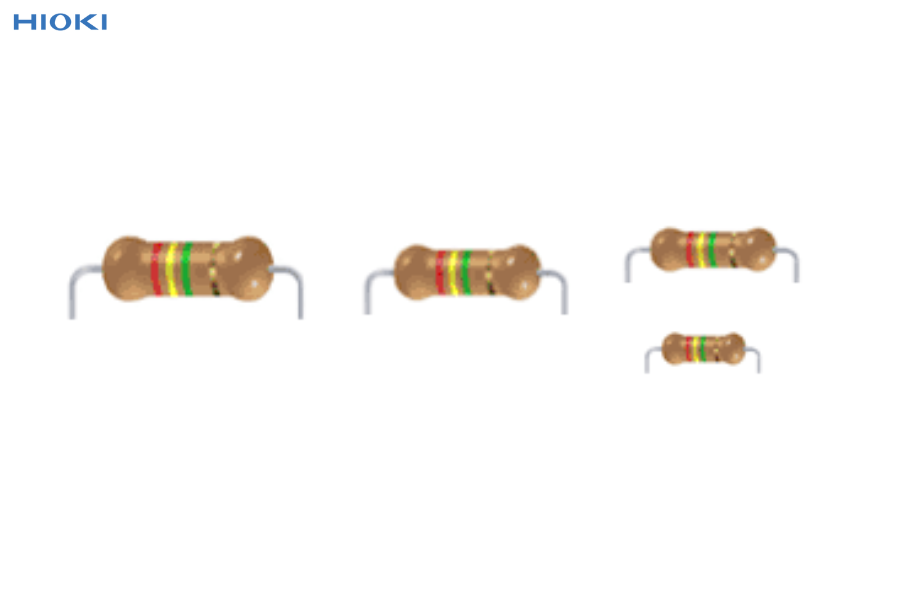

Trên mỗi điện trở cố định thường có 4 vòng màu (hoặc 5-6 vòng ở loại chính xác cao). Bảng màu điện trở 4 vạch hoạt động dựa trên nguyên lý mã hóa giá trị điện trở bằng màu sắc. Mỗi vạch màu đại diện cho một con số cụ thể, giúp người dùng dễ dàng nhận biết giá trị điện trở mà không cần đo đạc trực tiếp theo quy chuẩn quốc tế IEC 60062.

Trên thân điện trở, các vạch màu trong bảng vòng màu điện trở được sắp xếp nối tiếp nhau, mỗi vạch mang ý nghĩa riêng:

• Hai vạch đầu tiên thể hiện giá trị số của điện trở.
• Vạch thứ ba là hệ số nhân, quyết định bội số của giá trị điện trở (tức là nhân với 10 mũ n).
• Vạch cuối cùng biểu thị mức sai số, giúp xác định độ chính xác của linh kiện trong mạch điện.

Nhờ cách mã hóa này, kỹ thuật viên hay người học điện tử có thể nhanh chóng xác định giá trị điện trở mà không cần đến thiết bị đo chuyên dụng. Đây cũng là chuẩn quốc tế được sử dụng trên hầu hết các điện trở carbon và điện trở màng kim loại hiện nay.

Xem thêm: Cấu tạo và nguyên lý đồng hồ đo áp suất chân không điện tử

3. Cách đọc bảng màu điện trở chính xác

Việc đọc giá trị điện trở phụ thuộc vào số lượng vạch màu và thứ tự đọc từ trái sang phải, bắt đầu từ phía vạch nằm cách mép xa nhất của điện trở. Mỗi màu tương ứng với một con số, và ba hoặc bốn vạch đầu tiên sẽ cho ta biết giá trị thực tế của điện trở.

Trên thân mỗi điện trở 4 vòng, các vạch màu được in song song và có ý nghĩa riêng biệt. Dưới đây là cách đọc bảng màu điện trở đúng thứ tự:

Cách đọc giá trị các vòng

Khi đọc giá trị điện trở, bạn bắt đầu đọc từ phía đối diện vạch nhũ, tức là từ vạch 1 đến vạch 3, và bỏ qua vạch 4 khi tính giá trị.

Khi quan sát, bạn sẽ thấy một đầu điện trở có vạch màu nhũ (vàng kim hoặc bạc) – đây là vạch cuối cùng (vạch số 4), dùng để chỉ sai số.

Cụ thể:

• Vạch màu thứ nhất: Biểu thị chữ số hàng chục của điện trở.
• Vạch màu thứ hai: Biểu thị chữ số hàng đơn vị.
• Vạch màu thứ ba: Là hệ số nhân, tức ta nhân giá trị hai vạch đầu với 10 mũ số tương ứng màu (ví dụ: đỏ = 10², vàng = 10⁴).
• Vạch màu thứ tư: Thể hiện mức sai số của điện trở. Thông thường, vòng này có màu vàng kim hoặc bạc, và được bỏ qua khi tính giá trị chính.

Công thức tính

Công thức tính giá trị điện trở:
Giá trị = (Vạch 1 × 10 + Vạch 2) × 10 ^{( mũ vạch 3)} (Ω) ± Sai số

Với công thức trên, bạn có thể hiểu vòng màu thứ 3 chính là hệ số nhân, hay nói cách khác là số lượng chữ số “0” được thêm vào sau hai con số đầu tiên.

Thông thường, vòng màu nhũ (vàng kim hoặc bạc) chỉ xuất hiện ở vòng sai số cuối cùng, tuy nhiên đôi khi cũng có ở vòng thứ 3. Trong trường hợp này, nó biểu thị số mũ âm của cơ số 10, tức là giá trị điện trở rất nhỏ (dưới 1 Ω).

Ký hiệu điện trở trong sơ đồ mạch thường là chữ R hoặc biểu tượng hình zig-zag (theo tiêu chuẩn Mỹ) / hình chữ nhật (theo tiêu chuẩn châu Âu).

Đơn vị tiêu chuẩn của điện trở là Ohm (Ω). Ngoài ra, còn có các bội số thường dùng:

• 1 kΩ = 1.000 Ω
• 1 MΩ = 1.000 kΩ = 1.000.000 Ω

Các đơn vị này giúp biểu diễn giá trị điện trở lớn một cách ngắn gọn hơn trong các bản vẽ mạch điện.

Ví dụ với bảng màu điện trở 4 vạch, Điện trở có vạch màu Đỏ – Tím – Nâu – Vàng kim

• Đỏ = 2
• Tím = 7
• Nâu = ×10
• Vàng kim = ±5%

Từ đó ta tính ra giá trị: (2 × 10 + 7) × 10 = 270Ω ±5%

Lưu ý đọc nhanh

Để đọc nhanh bảng màu điện trở 4 vạch, bạn hãy lưu ý những vấn đề sau:

• Đọc từ trái sang phải, vạch sai số (vàng kim, bạc…) luôn nằm ở bên phải.
• Khi khó phân biệt, có thể dùng ứng dụng đọc điện trở để tra nhanh.
• Bảo quản điện trở nơi khô ráo, tránh ẩm mốc để không sai lệch giá trị.

Mặc dù việc đọc màu giúp bạn ước lượng nhanh giá trị điện trở, nhưng với các điện trở cũ, bị mờ hoặc cháy, thiết bị đo điện trở chuyên dụng là giải pháp tối ưu để kiểm tra chính xác. Hioki RM3545, Fluke 115 hay UNI-T UT33D+ đều là những gợi ý tuyệt vời khi bạn đang tìm kiếm thiết bị đo nhanh, chính xác.

Hiểu và sử dụng thành thạo bảng màu điện trở 4 vạch không chỉ giúp bạn đọc nhanh giá trị linh kiện mà còn là nền tảng cho mọi kỹ năng đo lường điện tử. Việc kết hợp giữa bảng màu điện trở và đồng hồ đo điện trở chuyên dụng sẽ giúp bạn làm việc hiệu quả hơn, giảm thiểu sai số và tiết kiệm thời gian trong mọi dự án kỹ thuật.
