Máy đo thứ tự pha là gì? Cách kiểm tra thứ tự pha chính xác

Máy đo thứ tự pha là thiết bị quan trọng giúp xác định chính xác chiều quay pha trong hệ thống điện ba pha, đảm bảo an toàn và ổn định khi vận hành. Trong thực tế, việc kiểm tra đúng thứ tự pha là bước bắt buộc trước khi đóng điện hoặc khởi động động cơ, nhằm tránh các sự cố như quay ngược chiều hay hư hỏng thiết bị. Bài viết này, Hioki sẽ giúp bạn hiểu rõ máy đo thứ tự pha là gì, nguyên lý hoạt động cũng như cách kiểm tra thứ tự pha nhanh chóng, chính xác trong hệ điện ba pha.

Đo thứ tự pha là gì?

Trong hệ điện ba pha, thứ tự pha thể hiện trình tự xuất hiện điện áp giữa ba dây pha, thường ký hiệu là R-S-T hoặc A-B-C. Trình tự này quyết định chiều quay của động cơ ba pha và ảnh hưởng trực tiếp đến hoạt động của nhiều thiết bị công nghiệp.

Việc đo thứ tự pha giúp:

• Xác định chiều quay động cơ trước khi vận hành
• Kiểm tra đúng thứ tự đấu nối trong tủ điện
• Đảm bảo hệ thống điều khiển hoạt động chính xác
• Tránh sự cố khi thay đổi nguồn cấp

Nói đơn giản, việc đo thứ tự pha giống như kiểm tra chiều lắp bánh xe trước khi chạy. Không kiểm tra vẫn chạy được, nhưng hậu quả thường đến sau đó.

Máy đo thứ tự pha hoạt động như thế nào

Máy đo thứ tự pha là thiết bị dùng để xác định trình tự xuất hiện điện áp giữa ba pha trong hệ thống điện xoay chiều. Nhờ cơ chế nhận biết nhanh này, kỹ thuật viên có thể kiểm tra thứ tự pha chỉ trong vài giây mà không cần cấp tải cho hệ thống.

Nguyên lý nhận biết chiều quay pha

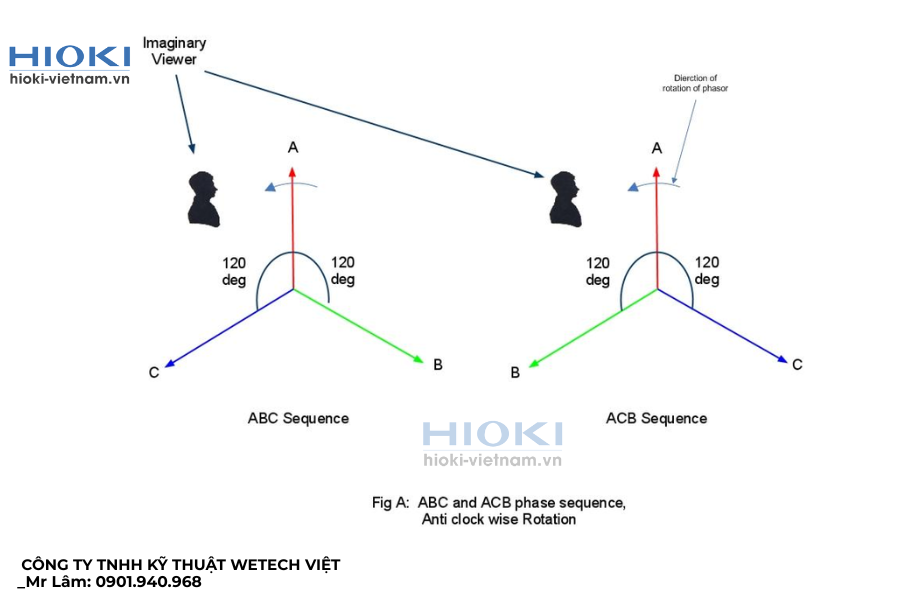

Nguyên lý hoạt động của đồng hồ đo thứ tự pha dựa trên việc phân tích quan hệ lệch pha 120° giữa ba điện áp xoay chiều trong hệ điện ba pha. Trong điều kiện bình thường, ba pha A-B-C luôn xuất hiện theo một trình tự thời gian cố định. Khi trình tự này thay đổi (ví dụ A-C-B), hướng quay của từ trường trong động cơ cũng đảo chiều theo.

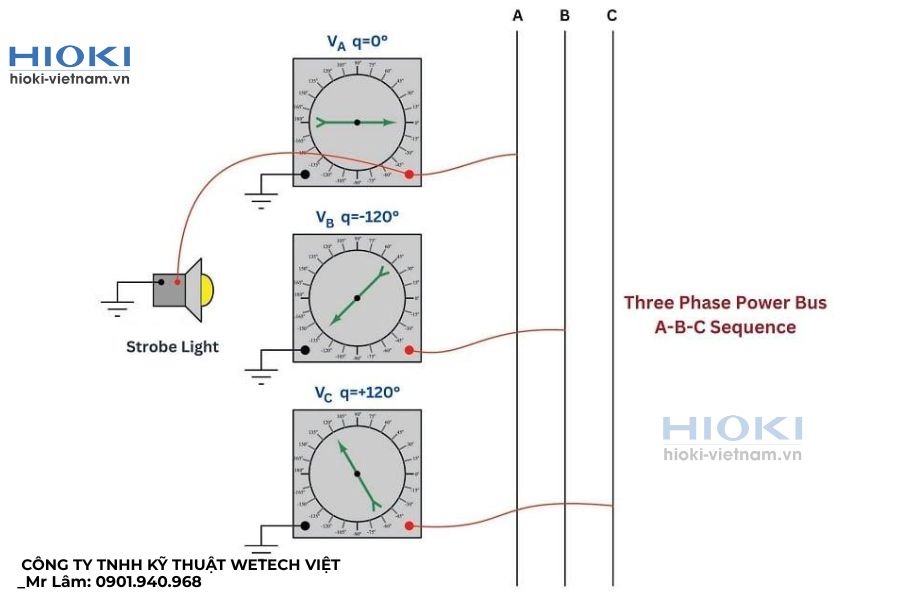

Thiết bị đo thứ tự pha sẽ nhận tín hiệu điện áp từ cả ba dây pha, sau đó so sánh thứ tự xuất hiện của các vector điện áp theo thời gian. Nếu vector quay theo chiều thuận (ABC), máy hiển thị chiều quay thuận; nếu đảo thành (ACB), máy hiển thị chiều quay nghịch. Nói cách khác, máy không đo chiều quay trực tiếp mà suy ra chiều quay từ thứ tự xuất hiện của điện áp pha.

Ở các thiết bị hiện đại, việc nhận biết này được thực hiện thông qua mạch so sánh pha điện tử, cảm biến vector điện áp, bộ xử lý tín hiệu nội bộ hiển thị kết quả tức thời.

Nhờ cơ chế này, kết quả kiểm tra thường xuất hiện chỉ sau vài giây, ngay cả khi hệ thống đang vận hành.

Phân biệt thiết bị đo tiếp xúc và không tiếp xúc

Hiện nay, thiết bị đo thứ tự pha được chia thành hai nhóm chính tùy theo phương pháp đo.

Thiết bị đo tiếp xúc

Loại này yêu cầu kết nối trực tiếp que đo vào ba dây pha. Ưu điểm là độ chính xác cao và phù hợp cho kiểm tra trong tủ điện hoặc hệ thống phân phối cố định.

Thiết bị đo không tiếp xúc

Thiết bị hoạt động dựa trên cảm biến từ trường, cho phép xác định thứ tự pha mà không cần chạm trực tiếp vào dây dẫn. Loại này đặc biệt hữu ích khi kiểm tra nhanh tại hiện trường hoặc trong khu vực yêu cầu an toàn cao.

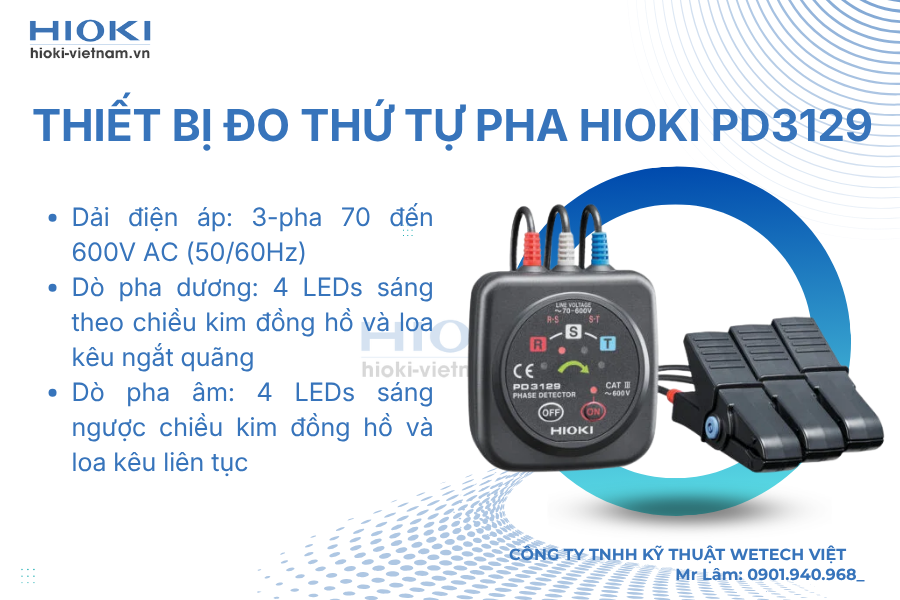

Trong thực tế, nhiều kỹ thuật viên lựa chọn máy đo thứ tự pha Hioki vì thiết bị hỗ trợ cả kiểm tra nhanh và đo chính xác trong môi trường công nghiệp phức tạp.

Sai thứ tự pha gây ảnh hưởng gì trong hệ thống điện ba pha

Sai thứ tự pha là lỗi phổ biến nhưng thường bị xem nhẹ trong quá trình lắp đặt. Trên thực tế, hậu quả của lỗi này có thể ảnh hưởng trực tiếp đến thiết bị và an toàn vận hành.

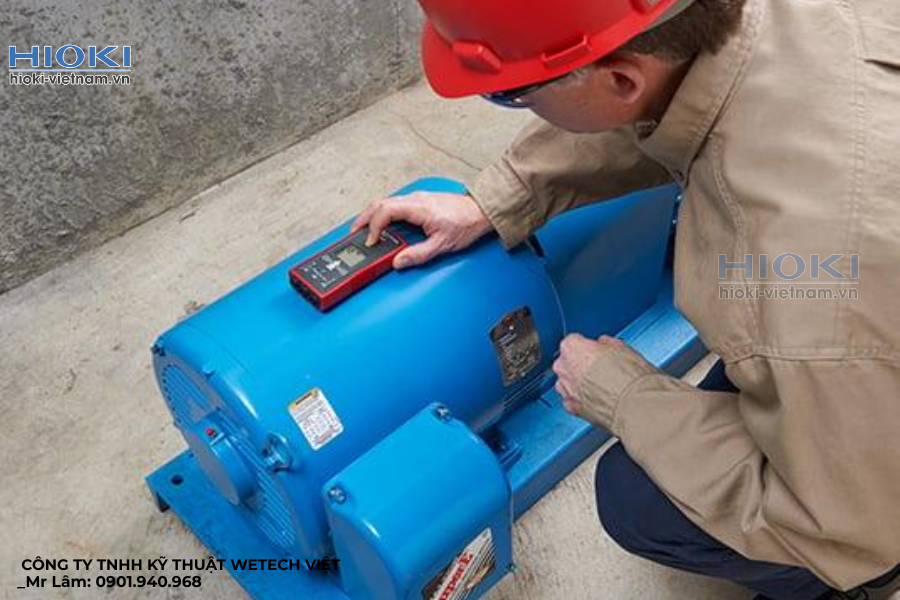

Động cơ quay ngược và rủi ro thiết bị

Khi thứ tự pha bị đảo, động cơ ba pha sẽ quay theo chiều ngược lại so với thiết kế ban đầu. Điều này có thể dẫn đến hỏng bơm do quay sai chiều, kẹt cơ cấu truyền động, sai chu trình sản xuất và giảm tuổi thọ thiết bị.

Trong dây chuyền tự động hóa, chỉ một động cơ quay sai cũng đủ khiến cả hệ thống vận hành sai logic.

Nguy cơ mất an toàn trong quá trình lắp đặt hệ thống

Ngoài ảnh hưởng đến thiết bị, sai thứ tự pha còn làm tăng rủi ro trong quá trình thi công và bảo trì. Ví dụ:

• đóng điện sai chiều quay quạt công nghiệp
• vận hành sai hướng băng tải
• lỗi logic trong hệ thống điều khiển

Vì vậy, kiểm tra bằng máy đo thứ tự pha luôn là bước bắt buộc trước khi đưa hệ thống vào vận hành chính thức.

Khi nào nên sử dụng máy đo thứ tự pha

Không phải lúc nào hệ điện ba pha cũng cần kiểm tra lại thứ tự pha, nhưng trong nhiều tình huống thực tế, đây là thao tác gần như bắt buộc nếu muốn đảm bảo hệ thống vận hành đúng thiết kế.

Kiểm tra thứ tự pha trong tủ điện đang vận hành

Trong quá trình bảo trì hoặc thay thế thiết bị, việc kiểm tra lại thứ tự pha giúp xác nhận nguồn cấp vẫn giữ nguyên cấu trúc ban đầu.

Đặc biệt với các tủ điện đã thay đổi sơ đồ đấu nối nhiều lần, sử dụng máy đo thứ tự pha Hioki giúp kiểm tra nhanh mà không làm gián đoạn hoạt động của hệ thống.

Kiểm tra hệ thống nhiều điểm đấu nối phức tạp

Ở các nhà máy lớn hoặc công trình có nhiều nguồn cấp trung gian, thứ tự pha có thể thay đổi giữa các điểm phân phối khác nhau. Khi đó, việc sử dụng đồng hồ đo thứ tự pha giúp:

• Xác định đúng chiều quay trước khi cấp tải
• Tránh sai sót khi đấu nối động cơ
• Đảm bảo đồng bộ toàn bộ hệ thống

Nói thật, đo thứ tự pha mất chưa tới một phút. Nhưng nếu bỏ qua bước này thì có thể mất cả buổi để sửa hậu quả.

Khi kiểm tra thứ tự pha sẽ giúp bạn đảm bảo động cơ và thiết bị ba pha vận hành đúng chiều, đúng thiết kế ngay từ khi cấp nguồn. Ngoài ra, sử dụng máy đo thứ tự pha giúp phát hiện nhanh sai lệch pha, hạn chế rủi ro trong quá trình lắp đặt và bảo trì hệ thống điện. Trong thực tế, nhiều kỹ thuật viên ưu tiên lựa chọn máy đo thứ tự pha Hioki nhờ khả năng đo ổn định, thao tác nhanh và phù hợp môi trường công nghiệp.
