Cách đo điện áp đúng kỹ thuật, an toàn trong thực tế

Cách đo điện áp đúng kỹ thuật giúp người dùng kiểm tra tình trạng hệ thống điện chính xác và hạn chế rủi ro khi thao tác. Để đo an toàn, cần lựa chọn đúng thiết bị, xác định đúng loại điện áp AC/DC và tuân thủ quy trình đo phù hợp, đặc biệt khi làm việc với hệ thống điện 3 pha trong môi trường công nghiệp.

Trước khi đo điện áp cần chuẩn bị gì?

Trước khi bắt đầu đo, việc chuẩn bị đúng thiết bị và kiểm tra thang đo là bước rất quan trọng. Đây cũng là yếu tố giúp hạn chế sai số và đảm bảo an toàn khi thao tác với điện áp thực tế.

Chọn đúng máy đo điện áp

Tùy theo môi trường sử dụng, người dùng có thể lựa chọn nhiều loại máy đo điện áp khác nhau như đồng hồ vạn năng, ampe kìm hoặc thiết bị đo chuyên dụng. Với nhu cầu kiểm tra điện dân dụng và công nghiệp phổ biến hiện nay, đồng hồ vạn năng kỹ thuật số vẫn là lựa chọn được sử dụng nhiều nhất nhờ khả năng đo điện áp AC/DC linh hoạt.

Trong môi trường nhà máy hoặc hệ thống tải lớn, nhiều kỹ thuật viên ưu tiên sử dụng các dòng Hioki như DT4256 hoặc DT4261 nhờ khả năng đo True RMS ổn định và đạt tiêu chuẩn an toàn CAT III – CAT IV khi làm việc với điện áp cao.

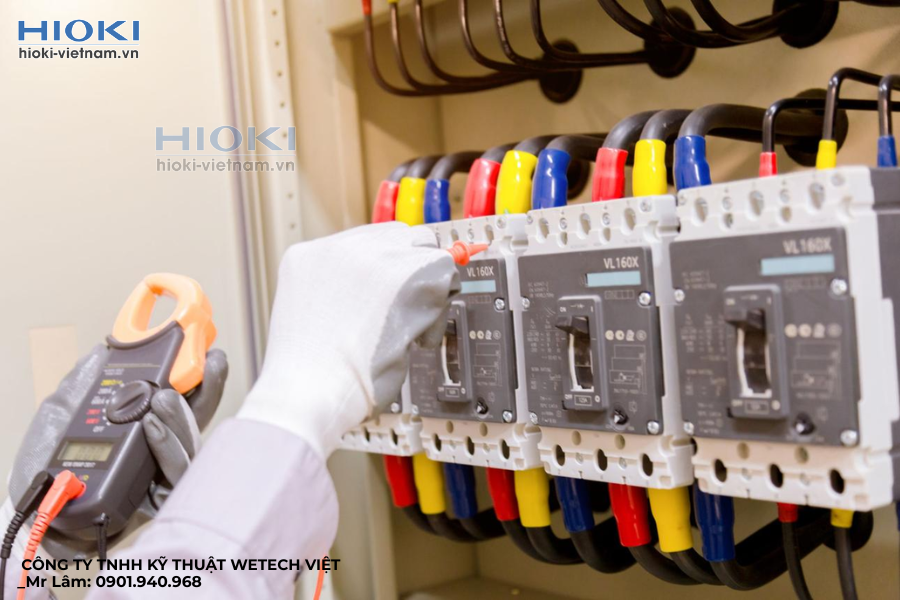

Ngoài ra, nếu thường xuyên kiểm tra hệ thống điện đang vận hành, người dùng cũng có thể tham khảo thêm các dòng ampe kìm có tích hợp chức năng đo điện áp để thao tác nhanh hơn trong tủ điện hoặc khu vực nhiều dây dẫn.

Kiểm tra thang đo trước khi thao tác

Sau khi chọn thiết bị phù hợp, bước tiếp theo là kiểm tra đúng thang đo trước khi đo điện áp thực tế. Đây là lỗi rất nhiều người gặp phải, đặc biệt khi chuyển đổi giữa điện áp xoay chiều và điện áp một chiều.

Khi đo điện dân dụng hoặc điện công nghiệp, cần chuyển thiết bị sang thang AC (VAC). Trong khi đó, nếu đo pin, ắc quy hoặc nguồn DC, người dùng phải chuyển sang thang DC (VDC).

Ngoài ra, nên ưu tiên chọn dải đo lớn hơn giá trị điện áp dự kiến để tránh quá tải thiết bị. Ví dụ, khi đo điện 220V dân dụng, nên đặt thang đo từ 600V thay vì chọn mức quá thấp.

Cách đo điện áp xoay chiều đúng kỹ thuật

Trong thực tế, cách đo điện áp xoay chiều là thao tác được thực hiện phổ biến nhất, đặc biệt trong hệ thống điện dân dụng và tủ điện công nghiệp.

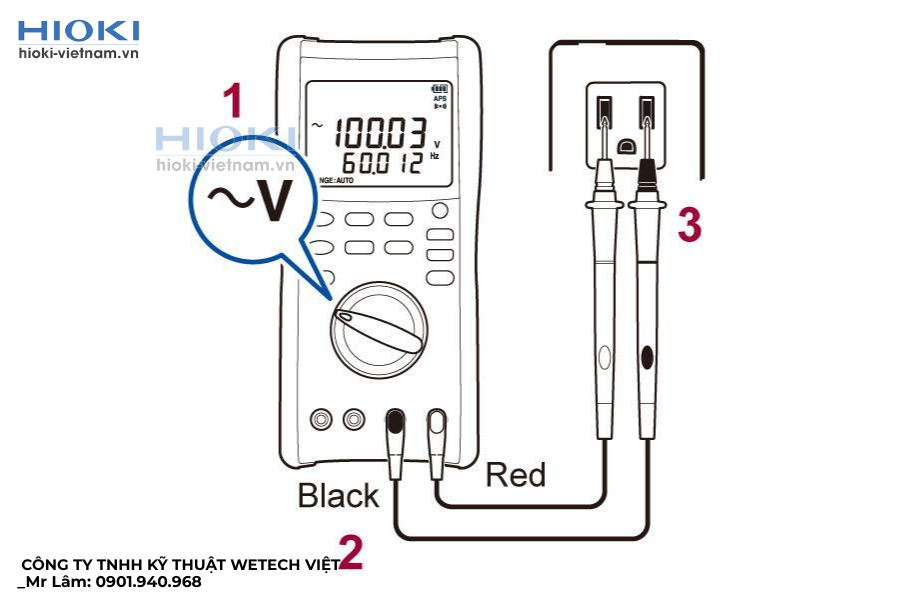

Cách đo điện áp xoay chiều dân dụng 220V

Để đo điện áp AC 220V an toàn, trước tiên cần chuyển đồng hồ sang chế độ VAC. Sau đó, đặt hai que đo vào hai cực nguồn điện hoặc hai đầu ổ cắm cần kiểm tra.

Nếu nguồn hoạt động ổn định, màn hình thiết bị sẽ hiển thị giá trị dao động quanh mức 220V. Trong một số trường hợp thực tế, điện áp có thể dao động nhẹ tùy theo tải sử dụng hoặc thời điểm vận hành của hệ thống.

Khi thao tác, người dùng cần cầm đúng phần cách điện của que đo và tránh tiếp xúc trực tiếp với đầu kim loại để đảm bảo an toàn.

Những lỗi thường gặp khi đo điện áp AC

Một trong những lỗi phổ biến nhất là chọn nhầm thang đo DC khi đo điện xoay chiều. Khi đó, thiết bị có thể hiển thị sai giá trị hoặc không hiển thị kết quả.

Ngoài ra, nhiều người cũng thường:

• Chọn dải đo quá thấp
• Cắm nhầm cổng que đo
• Thao tác khi tay ướt hoặc môi trường ẩm
• Dùng thiết bị không đạt chuẩn an toàn

Đây đều là những lỗi có thể gây nguy hiểm khi làm việc với điện áp thực tế.

Cách đo điện áp 3 pha trong hệ thống công nghiệp

So với điện dân dụng, cách đo điện áp 3 pha yêu cầu người thực hiện hiểu rõ cấu trúc hệ thống điện công nghiệp và phân biệt được điện áp pha với điện áp dây.

Cách đo điện áp giữa các pha

Trong hệ thống điện 3 pha, kỹ thuật viên thường đo điện áp giữa:

• Pha R – S
• Pha S – T
• Pha R – T

Kết quả thông thường sẽ dao động quanh mức 380V đối với hệ thống điện công nghiệp tiêu chuẩn.

Việc đo giữa các pha giúp kiểm tra nguồn cấp có ổn định hay không, hệ thống có bị mất pha hay điện áp giữa các nhánh có cân bằng không

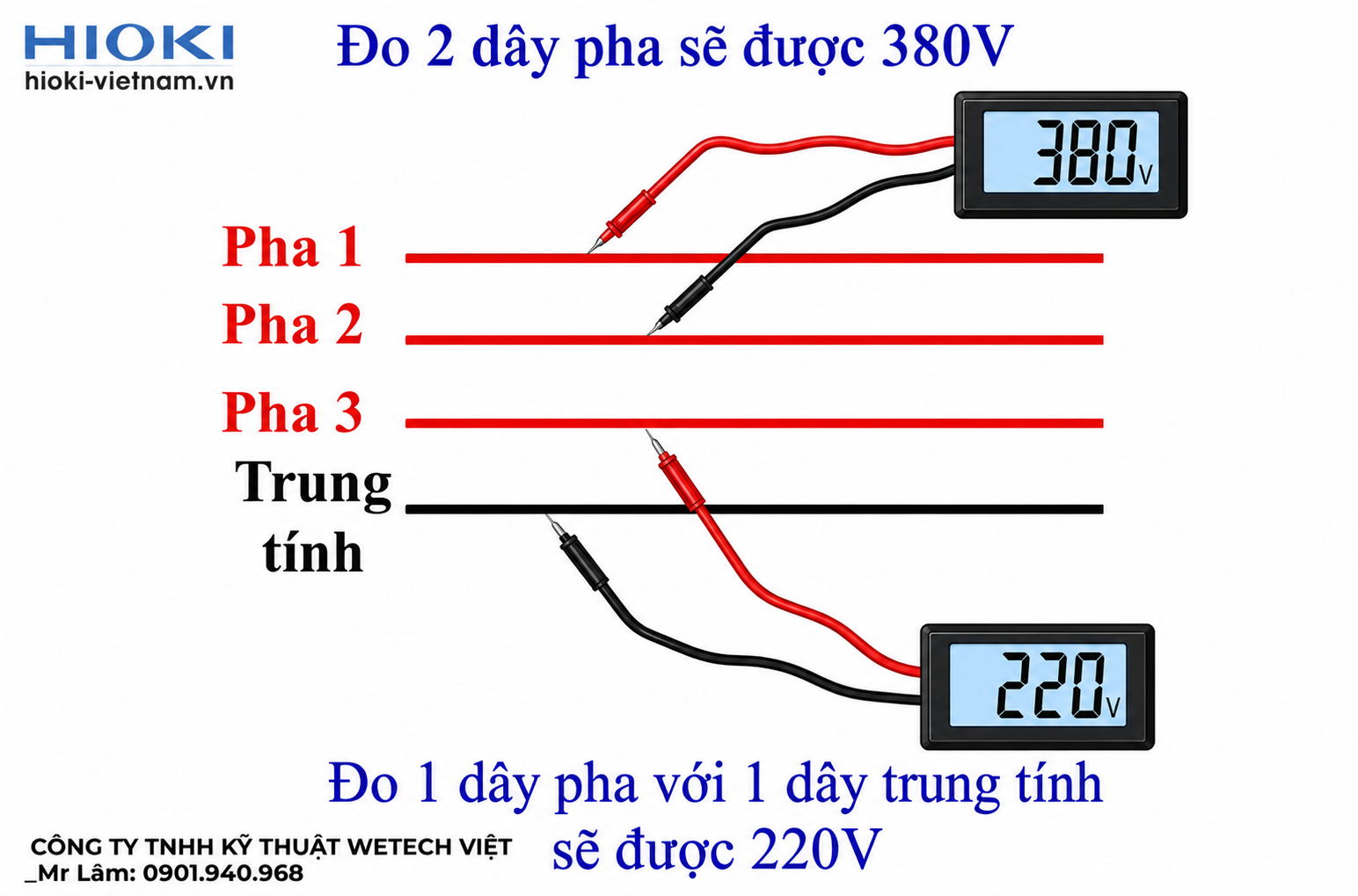

Cách kiểm tra điện áp pha và điện áp dây

Nhiều người dễ nhầm giữa điện áp pha và điện áp dây khi đo hệ thống điện 3 pha.

Trong thực tế:

• điện áp giữa pha và trung tính thường khoảng 220V
• điện áp giữa hai pha thường khoảng 380V

Nếu đo sai vị trí, kết quả hiển thị có thể khiến người dùng đánh giá sai tình trạng nguồn điện hoặc xác định nhầm lỗi hệ thống.

Khi nào cần dùng thiết bị đo điện áp chuyên dụng

Với các hệ thống công nghiệp lớn hoặc môi trường nhiều nhiễu điện từ, thiết bị đo thông thường đôi khi không còn đáp ứng đủ độ ổn định cần thiết. Lúc này, người dùng nên sử dụng các dòng máy đo điện áp chuyên dụng có khả năng chống nhiễu và đạt chuẩn an toàn cao.

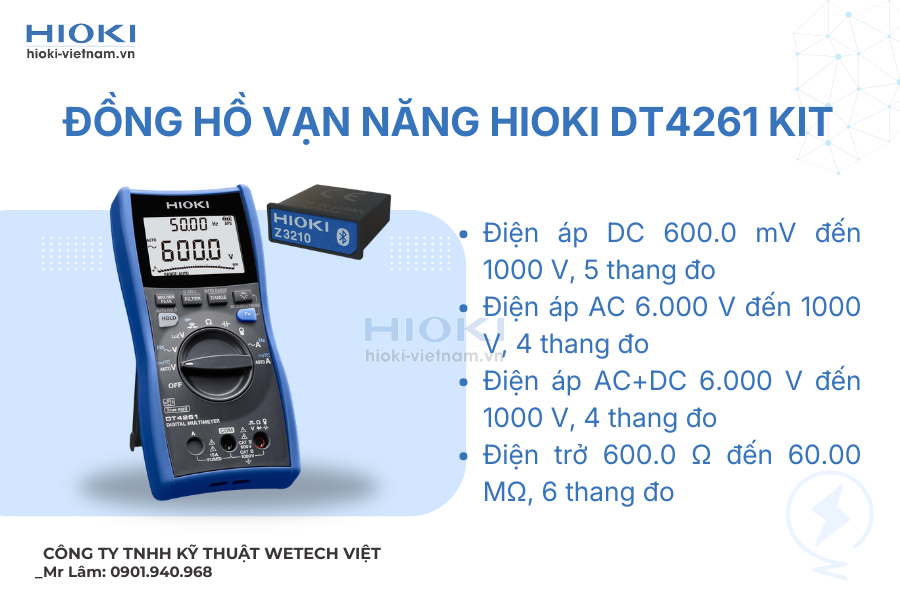

Một số model Hioki như DT4261 KIT hoặc CM4371 thường được kỹ thuật viên lựa chọn khi cần đo điện áp trong:

• tủ điện công nghiệp
• hệ thống biến tần
• dây chuyền sản xuất
• hệ thống tải lớn vận hành liên tục

Các thiết bị này không chỉ giúp kết quả đo ổn định hơn mà còn đảm bảo an toàn khi thao tác trong môi trường điện áp cao.

Hiểu đúng cách đo điện áp giúp người sử dụng kiểm tra hệ thống điện chính xác hơn và hạn chế các rủi ro trong quá trình thao tác. Dù là đo điện dân dụng hay thực hiện đo điện áp 3 pha trong môi trường công nghiệp, việc lựa chọn đúng thiết bị và thao tác đúng kỹ thuật luôn là yếu tố quan trọng hàng đầu.
