Cách đo IC công suất: Hướng dẫn kiểm tra IC nguồn còn tốt hay hư

IC công suất là một trong những linh kiện quan trọng nhất trong các thiết bị điện tử, đặc biệt ở mạch khuếch đại âm thanh, nguồn xung và nhiều hệ thống công suất cao. Hiểu rõ cách đo IC công suất không chỉ giúp thợ sửa chữa nhanh chóng xác định tình trạng linh kiện mà còn ngăn ngừa các sự cố nghiêm trọng cho thiết bị. Bài viết này sẽ hướng dẫn bạn từ A-Z cách đo IC công suất chuẩn xác, dễ thực hiện ngay cả khi mới bắt đầu.

1/ IC công suất là gì và tầm quan trọng của việc đo kiểm

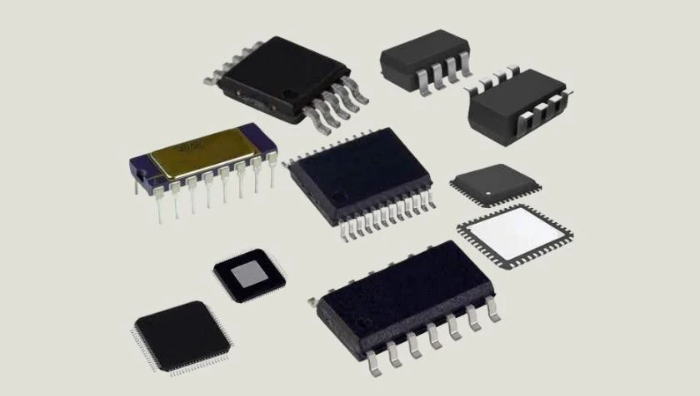

IC công suất (Power IC) là loại mạch tích hợp chuyên xử lý, điều khiển và khuếch đại dòng điện có công suất lớn. IC công suất thường xuất hiện trong:

• Mạch khuếch đại âm thanh của amply, loa, tivi.
• Mạch nguồn trong thiết bị điện tử.
• Hệ thống điều khiển động cơ, thiết bị công suất cao.

Hiểu rõ cách đo ic công suất có ý nghĩa đặc biệt quan trọng:

• Chẩn đoán chính xác: Việc đo kiểm IC công suất giúp xác định chính xác nguyên nhân hỏng hóc của thiết bị, tránh thay thế nhầm linh kiện còn tốt.
• Tiết kiệm chi phí: Kiểm tra trước khi thay thế giúp tránh mua IC mới không cần thiết, đặc biệt là các IC công suất có giá thành cao.
• Đảm bảo an toàn: IC công suất hỏng có thể gây ra các sự cố nghiêm trọng như cháy nổ, chập điện. Việc kiểm tra kỹ lưỡng giúp phát hiện sớm các nguy cơ tiềm ẩn.
• Nâng cao kỹ năng: Thành thạo cách đo IC công suất giúp thợ sửa chữa nâng cao trình độ chuyên môn và khả năng xử lý các trường hợp phức tạp.
• Giúp phát hiện sớm hư hỏng: Hạn chế tình trạng cháy nổ hoặc làm hỏng linh kiện khác trong mạch.

Đọc thêm: Cách tính công suất 1 tấm pin năng lượng mặt trời

2/ Chuẩn bị trước khi đo IC công suất

Việc chuẩn bị kỹ lưỡng trước khi đo IC công suất là bước quan trọng quyết định đến độ chính xác của kết quả đo và an toàn cho người thực hiện. Một quy trình chuẩn bị tốt sẽ giúp cách đo ic công suất tiết kiệm thời gian, tránh hư hỏng thiết bị và đảm bảo an toàn tuyệt đối.

1 – Dụng cụ cần thiết

Trước khi tiến hành đo IC công suất, bạn cần chuẩn bị đầy đủ các dụng cụ sau:

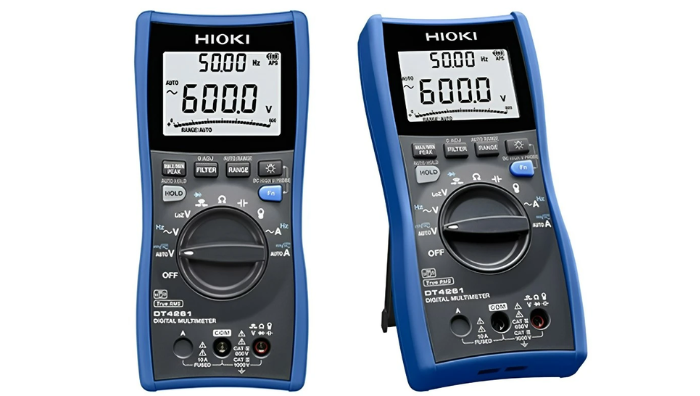

• Đồng hồ vạn năng (Multimeter): Đây là thiết bị bắt buộc, dùng để đo điện trở, điện áp, kiểm tra thông mạch và phát hiện tình trạng chập, hở. Bạn có thể sử dụng các dòng đồng hồ phổ biến như Hioki DT4256, Hioki 3030-10, Hioki 3244-60,…
• Datasheet của IC công suất: Datasheet là tài liệu kỹ thuật do nhà sản xuất cung cấp, trong đó có sơ đồ chân (pinout), thông số điện áp, dòng điện và cách hoạt động của IC. Đây là “bản đồ” giúp bạn xác định chính xác từng chân VCC, GND, IN, OUT của IC để đo đúng vị trí.
• Nguồn điện ổn định: Mỗi loại IC công suất hoạt động ở một mức điện áp khác nhau (thường là 5V, 12V, 24V hoặc cao hơn). Việc sử dụng nguồn điện ổn định, đúng mức quy định trong datasheet giúp đảm bảo IC không bị hỏng khi kiểm tra. Nếu có thể, hãy dùng bộ nguồn DC có thể điều chỉnh để linh hoạt hơn.
• Kẹp cá sấu, dây đo cách điện: Các phụ kiện này giúp cố định que đo vào chân IC, hạn chế trượt chạm gây chập mạch. Dây đo cần có lớp bọc cách điện tốt để đảm bảo an toàn trong quá trình thao tác.

2 – Biện pháp an toàn

Đo IC công suất liên quan trực tiếp đến mạch điện và nguồn điện, do đó bạn cần tuân thủ nghiêm ngặt các biện pháp an toàn sau:

• Ngắt nguồn điện trước khi đo ở chế độ điện trở hoặc thông mạch.
• Chỉ cấp nguồn khi thực hiện bước kiểm tra điện áp.
• Đeo găng tay cách điện và sử dụng bút thử điện khi cần.
• Không chạm trực tiếp vào chân IC trong quá trình đo để tránh sai số hoặc giật điện.

3/ Hướng dẫn chi tiết các bước đo IC công suất

Thực tế, cách đo IC công suất không quá phức tạp, chỉ cần thực hiện tuần tự theo 3 bước cơ bản sau. Tuy nhiên, trong quá trình thao tác, bạn cần cẩn trọng để tránh gây hư hỏng thêm cho mạch.

Bước 1: Xác định chân IC

• Tra cứu datasheet để biết sơ đồ chân (pinout) của IC công suất.
• Ghi chú vị trí các chân quan trọng như chân nguồn (VCC), chân mass (GND), chân tín hiệu đầu vào (IN), chân đầu ra (OUT).
• Đảm bảo phân biệt chính xác để tránh nhầm lẫn khi đo kiểm.

Bước 2: Đo kiểm tra các chân của IC

• Chuyển đồng hồ vạn năng sang chế độ đo điện trở hoặc thông mạch.
• Đặt que đo vào các chân VCC – GND, IN – OUT để kiểm tra xem có hiện tượng chập, đứt hay bất thường không.
• Một IC công suất khỏe thường cho kết quả điện trở nhất định (không bằng 0Ω và cũng không vô cực). Nếu kết quả đo chập hoàn toàn (0Ω) hoặc hở mạch (∞), nhiều khả năng IC đã hỏng.

Bước 3: Đo điện áp khi có nguồn

• Cấp nguồn điện phù hợp với thông số IC (theo datasheet).
• Đặt que đo vào các chân để kiểm tra điện áp thực tế.
• So sánh giá trị đo được với thông số chuẩn. Nếu điện áp lệch quá nhiều hoặc không có tín hiệu đầu ra, IC công suất có thể đã gặp sự cố.

4/ Dấu hiệu nhận biết IC công suất đã hỏng

Nguyên nhân IC công suất hỏng có thể đến từ quá nhiệt, quá dòng, môi trường ẩm ướt, nguồn điện không ổn định hoặc lỗi linh kiện đi kèm. Khi IC bị hỏng, bạn có thể nhận biết thông qua các dấu hiệu bên ngoài, hoặc qua cách đo ic công suất:

• Vết cháy hoặc nứt vỏ: Vỏ IC xuất hiện vết đen do quá nhiệt, có thể kèm mùi nhựa cháy khét. Một số trường hợp vỏ bị nứt do giãn nở nhiệt mạnh.
• Chân IC bị oxy hóa: Chân IC đổi màu xanh hoặc đen, xuất hiện gỉ sét do môi trường ẩm ướt. Đôi khi chân bị cong, gãy hoặc biến dạng do nhiệt độ cao.
• IC bị phồng hoặc biến dạng: Vỏ IC phồng lên do áp suất khí bên trong tăng cao. Keo dán tản nhiệt có thể bị chảy, cho thấy IC từng hoạt động quá nhiệt.
• Điện trở bất thường: Khi đo, điện trở giữa VCC và GND quá nhỏ (dưới 100Ω), hoặc giữa các chân quan trọng xuất hiện điện trở vô cực. Trong một số trường hợp, giá trị điện trở dao động bất thường, không ổn định.
• Không có điện áp hoạt động: Cấp nguồn nhưng IC không có điện áp trên các chân quan trọng, điện áp sai thông số hoặc dao động bất thường ngoài mức cho phép.
• Dòng điện tiêu thụ bất thường: IC tiêu thụ dòng quá lớn dù không tải, bằng 0 khi có tín hiệu đầu vào, hoặc dòng tăng đột ngột khi IC hoạt động.
• Không có tín hiệu đầu ra: Có tín hiệu đầu vào nhưng không xuất hiện đầu ra, hoặc tín hiệu đầu ra quá nhỏ, méo hoàn toàn so với thiết kế.
• Hoạt động không ổn định: IC hoạt động chập chờn, tín hiệu đầu ra bị gián đoạn, thường xuyên phát nhiệt quá mức khi làm việc.
• Tính năng bảo vệ không hoạt động: IC không ngắt khi quá dòng, không báo lỗi khi gặp sự cố, thậm chí vẫn tiếp tục hoạt động khi quá nhiệt.

Hiểu rõ cách đo IC công suất là kỹ năng quan trọng giúp thợ sửa chữa điện tử chẩn đoán lỗi nhanh chóng, tiết kiệm thời gian và đảm bảo an toàn cho thiết bị. Chỉ với một chiếc đồng hồ vạn năng và thao tác đúng quy trình, bạn hoàn toàn có thể xác định được tình trạng IC để đưa ra hướng xử lý kịp thời
