Cách đo tụ điện bằng đồng hồ vạn năng chính xác và an toàn nhất

Cách đo tụ điện bằng đồng hồ vạn năng là kỹ năng cơ bản nhưng vô cùng quan trọng đối với những ai thường xuyên sửa chữa, kiểm tra linh kiện điện tử.Dù bạn là thợ điện chuyên nghiệp hay người mới bắt đầu, hiểu đúng cách sử dụng đồng hồ vạn năng sẽ giúp tiết kiệm thời gian, chi phí và tránh được những rủi ro không đáng có.

1. Giới thiệu về tụ điện và tầm quan trọng của việc đo kiểm

Tụ điện là linh kiện điện tử có khả năng lưu trữ năng lượng điện dưới dạng điện trường, gồm hai bản dẫn điện được ngăn cách bởi lớp điện môi. Tụ thường được sử dụng trong các mạch nguồn, mạch lọc, và mạch khởi động động cơ.

Tuy nhiên, theo thời gian, tụ điện có thể bị hao hụt điện dung, rò điện hoặc chập mạch, ảnh hưởng đến hiệu suất hoạt động của thiết bị. Chính vì vậy, việc hiểu rõ cách đo tụ điện bằng đồng hồ vạn năng giúp người dùng phát hiện sớm hư hỏng, tránh tình trạng cháy nổ hoặc hỏng hóc linh kiện liên quan.

Thay vì đo tụ bằng phương pháp thủ công tiềm ẩn nguy hiểm, việc sử dụng đồng hồ vạn năng điện tử hoặc loại đồng hồ vạn năng kim là phương pháp an toàn, nhanh chóng và được các kỹ thuật viên khuyên dùng.

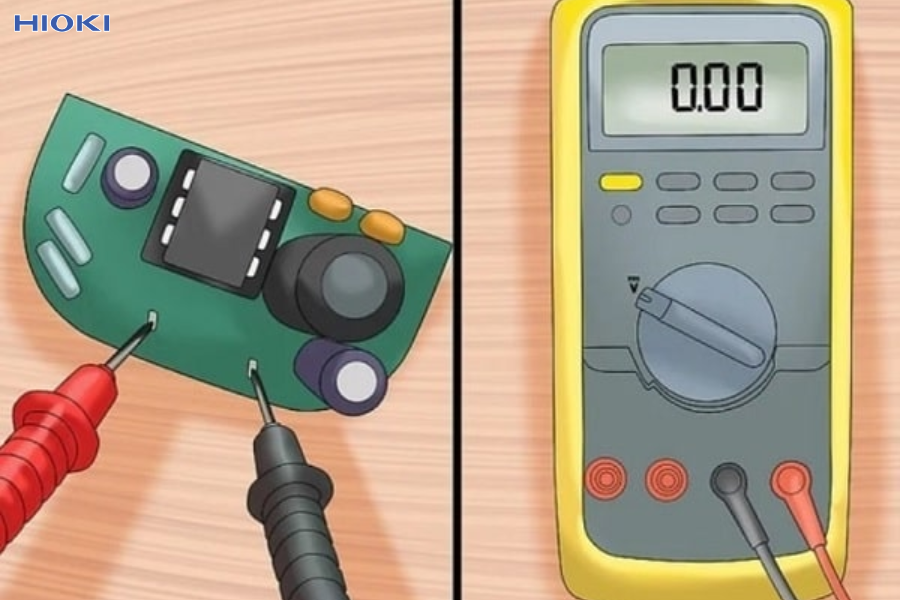

2. Cách đo tụ điện bằng đồng hồ vạn năng

Để đo chính xác, người dùng cần đảm bảo tụ điện được xả hết điện và đồng hồ được đặt đúng thang đo. Tùy vào loại đồng hồ bạn sử dụng, có thể chọn một trong hai phương pháp sau.

2.1. Cách đo tụ điện bằng đồng hồ vạn năng kim

Đây là phương pháp truyền thống, phù hợp với các dòng thiết bị cơ bản. Dù đơn giản, nhưng độ chính xác vẫn rất đáng tin cậy nếu thực hiện đúng quy trình.

Các bước thực hiện:

• Bước 1: Xả điện cho tụ để đảm bảo an toàn, tránh đo sai hoặc gây hư hại đồng hồ.
• Bước 2: Vặn núm chọn thang đo về chế độ Ω (Ohm), đặt ở dải đo cao nhất.
• Bước 3: Chạm hai que đo của đồng hồ vào hai cực của tụ điện.



• Bước 4: Quan sát kim đồng hồ di chuyển:
  • Nếu kim nhảy lên rồi từ từ trở về vị trí ban đầu, tụ điện vẫn còn hoạt động tốt.
  • Nếu kim đứng yên (không di chuyển), tụ đã hỏng hoặc bị hở mạch.
  • Nếu kim nhảy lên cực nhanh và giữ nguyên, tụ bị chập.

Lưu ý: Khi sử dụng ampe kìm đo điện hoặc các loại kìm kẹp dòng, tuyệt đối không đo tụ điện đang còn điện áp, tránh gây nguy hiểm cho người dùng.

2.2. Cách đo tụ điện bằng đồng hồ vạn năng điện tử

Dưới đây sẽ hướng dẫn chi tiết cách đo tụ điện bằng đồng hồ điện tử. Phương pháp này phù hợp với người dùng hiện đại nhờ tính tiện dụng, dễ đọc kết quả và độ chính xác cao nhờ vào màn hình LCD, hỗ trợ nhiều thang đo, trong đó có cả đo điện dung.

Cách thực hiện:

• Bước 1: Xả điện hoàn toàn trong tụ và tháo tụ ra khỏi mạch.
• Bước 2: Chỉnh đồng hồ về thang đo Ohm hoặc điện dung (C).
• Bước 3: Chạm hai que đo vào cực tụ, giữ trong vài giây để thiết bị ổn định.
• Bước 4: Đọc kết quả trên màn hình:
  • Nếu hiển thị giá trị điện dung đúng như thông số tụ, tụ điện hoạt động bình thường.
  • Nếu hiển thị OL (Over Limit) hoặc không thay đổi, tụ đã bị hỏng.

Ngoài ra, nhiều model như Hioki DT4256 còn tích hợp chế độ REL (Relative) giúp loại bỏ điện dung ký sinh, đảm bảo kết quả đo chính xác hơn.

3. Lưu ý và kinh nghiệm khi đo tụ điện bằng đồng hồ vạn năng

Trước khi đo, bạn nên chuẩn bị đầy đủ thiết bị và đảm bảo môi trường làm việc an toàn. Dưới đây là một số mẹo nhỏ giúp kết quả đo chính xác hơn.

Chuẩn bị và an toàn trước khi đo:

• Luôn xả tụ điện bằng cách nối điện trở 2.000Ω – 5W qua hai cực tụ ít nhất 5 giây.
• Đảm bảo thiết bị đo ở trạng thái tắt nguồn trước khi kết nối que đo.
• Không chạm tay trực tiếp vào các cực tụ, đặc biệt với tụ có dung lượng lớn.

Ngoài ra, nếu đồng hồ không có chế độ đo điện dung, bạn chỉ nên kiểm tra tình trạng hoạt động chứ không nên cố đo giá trị.

Đọc và phân tích kết quả đo:

Khi sử dụng đồng hồ vạn năng có chức năng đo điện dung, hãy đặt núm xoay đến biểu tượng –|(|–. Sau khi kết nối đúng cực, đọc kết quả hiển thị:

• Nếu giá trị điện dung nằm trong khoảng dung sai cho phép → tụ hoạt động tốt.
• Nếu giá trị thấp hơn nhiều hoặc không hiển thị → tụ bị rò hoặc hỏng.
• Trường hợp màn hình hiển thị OL → có thể tụ điện đã quá tải hoặc nằm ngoài phạm vi đo.



Để đảm bảo kết quả đo tụ điện chính xác và an toàn, bạn nên lựa chọn thiết bị đo chính hãng từ các thương hiệu uy tín. Trong đó, Hioki – thương hiệu Nhật Bản nổi tiếng với các sản phẩm đồng hồ vạn năng điện tử và ampe kìm đo điện, là lựa chọn được nhiều chuyên gia tin dùng. Các dòng sản phẩm như Hioki DT4256, DT4282, DT4221 không chỉ hỗ trợ đo điện dung mà còn đo dòng điện, điện áp, điện trở, tần số… đáp ứng hầu hết nhu cầu từ cơ bản đến chuyên sâu.

Hiểu rõ cách đo tụ điện bằng đồng hồ vạn năng không chỉ giúp bạn kiểm tra nhanh tình trạng hoạt động của tụ điện mà còn góp phần đảm bảo an toàn trong quá trình sửa chữa và bảo dưỡng thiết bị điện tử. Việc thành thạo thao tác đo giúp bạn dễ dàng phát hiện linh kiện hỏng, rò rỉ hoặc suy giảm điện dung, từ đó có phương án thay thế kịp thời, tránh gây hư hại cho mạch điện.
