Phân tích cấu tạo tụ điện và ảnh hưởng đến hiệu suất mạch

Trong các linh kiện điện tử, tụ điện thường được nhắc đến như một phần tử đơn giản, nhưng thực tế cấu trúc bên trong của tụ lại quyết định gần như toàn bộ khả năng tích điện, độ ổn định và tuổi thọ của linh kiện. Vì vậy, để hiểu rõ cách tụ điện hoạt động và vì sao mỗi loại tụ lại có ứng dụng khác nhau, cần bắt đầu từ cấu tạo tụ điện, đây là yếu tố cốt lõi tạo nên bản chất của linh kiện này.

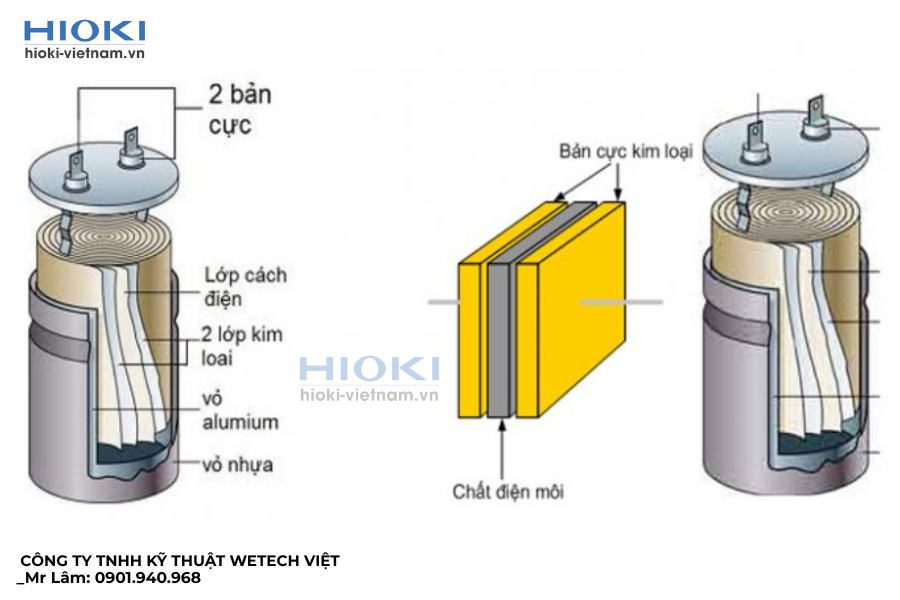

1. Cấu tạo tụ điện gồm những bộ phận nào?

Về nguyên lý, mọi tụ điện dù có hình dạng và kích thước khác nhau nhưng đều được xây dựng dựa trên cùng một cấu trúc cơ bản. Tuy nhiên, chính cách thiết kế và vật liệu của từng bộ phận đã tạo ra sự khác biệt lớn giữa các loại tụ.

1.1. Hai bản cực dẫn điện

Hai bản cực là thành phần trực tiếp tham gia vào quá trình tích và phóng điện. Chúng thường được làm từ kim loại mỏng có khả năng dẫn điện tốt như nhôm hoặc đồng. Trong cấu tạo tụ điện, hai bản cực được đặt song song hoặc cuộn lại, tùy theo thiết kế, nhằm tăng diện tích tiếp xúc và nâng cao khả năng tích điện.

Cách bố trí này giúp tụ đạt được điện dung lớn hơn mà vẫn giữ kích thước gọn. Tuy nhiên, nếu quá trình sản xuất không đảm bảo độ chính xác, khoảng cách không đồng đều giữa các bản cực có thể làm giảm độ ổn định của tụ theo thời gian. Khoảng cách giữa hai bản cực càng nhỏ thì điện dung càng lớn, nhưng đồng thời cũng đòi hỏi vật liệu cách điện tốt hơn để tránh hiện tượng đánh thủng.

1.2. Lớp điện môi ở giữa hai bản cực

Lớp điện môi không chỉ quyết định giá trị điện dung mà còn ảnh hưởng trực tiếp đến khả năng chịu điện áp và mức độ an toàn. Điện môi có thể là không khí, giấy, gốm, nhựa, mica hoặc dung dịch điện phân, tùy theo loại tụ. Điện môi kém chất lượng có thể dẫn đến hiện tượng đánh thủng, khiến tụ bị chập hoặc hỏng đột ngột.

Với tụ điện phân, lớp điện môi thường rất mỏng để đạt điện dung lớn, nhưng chính điều này cũng khiến loại tụ này nhạy cảm hơn với nhiệt độ và lão hóa. Trong khi đó, tụ gốm và tụ màng có lớp điện môi ổn định hơn, ít suy giảm theo thời gian nhưng điện dung giới hạn hơn.

Trong cấu tạo tụ điện, điện môi không cho dòng điện chạy trực tiếp qua nhưng lại cho phép hình thành điện trường giữa hai bản cực. Nhờ đó, năng lượng được lưu trữ dưới dạng điện tích. Chất lượng và đặc tính của lớp điện môi ảnh hưởng lớn đến khả năng chịu điện áp, tổn hao năng lượng và tuổi thọ của tụ.

1.3. Vỏ bảo vệ và các chi tiết phụ trợ

Phần vỏ ngoài giúp cố định cấu trúc bên trong và bảo vệ tụ khỏi tác động của môi trường như nhiệt độ, độ ẩm hoặc rung động cơ học. Với một số loại tụ, đặc biệt là tụ điện phân, vỏ còn đóng vai trò kiểm soát áp suất và đảm bảo an toàn khi linh kiện gặp sự cố.

Ngoài ra, các chi tiết như chân nối, lớp cách điện phụ và ký hiệu in trên thân tụ cũng là một phần không thể tách rời trong cấu tạo tổng thể.

Xem thêm: Đồng hồ đo điện trở đất: Công cụ kiểm tra an toàn không thể thiếu

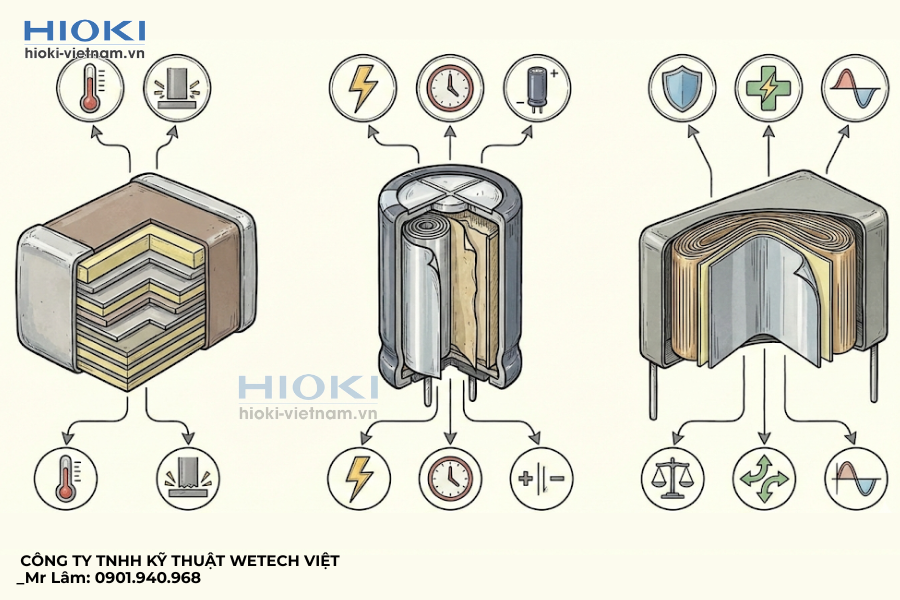

2.  Cấu tạo tụ điện ảnh hưởng thế nào đến đặc tính và độ bền?

Không chỉ quyết định khả năng tích điện, cấu tạo tụ điện còn ảnh hưởng trực tiếp đến độ bền và phạm vi ứng dụng của linh kiện. Ví dụ, tụ điện phân có cấu tạo sử dụng dung dịch điện phân nên đạt điện dung lớn trong kích thước nhỏ, nhưng lại dễ bị lão hóa theo thời gian.

Ngược lại, tụ gốm hoặc tụ màng có cấu tạo đơn giản hơn, không sử dụng chất lỏng nên độ bền cao và ổn định, nhưng giá trị điện dung thường nhỏ hơn. Chính sự khác biệt trong cấu tạo khiến mỗi loại tụ phù hợp với một vai trò riêng trong mạch điện, từ lọc nguồn, ghép tín hiệu cho đến ổn định điện áp.

3. Vì sao cấu tạo tụ điện quyết định khả năng tích điện?

Điểm khác biệt lớn nhất giữa tụ điện và các linh kiện thụ động khác nằm ở khả năng lưu trữ năng lượng dưới dạng điện trường. Khả năng này không đến từ một yếu tố riêng lẻ mà là kết quả tổng hợp của toàn bộ cấu tạo tụ điện, từ vật liệu bản cực cho đến lớp điện môi và cách bố trí hình học bên trong.

Khi diện tích hai bản cực càng lớn và khoảng cách giữa chúng càng nhỏ, điện dung của tụ càng tăng. Tuy nhiên, điều này chỉ khả thi khi lớp điện môi có khả năng cách điện tốt và chịu được điện áp cao. Vì vậy, trong thiết kế tụ điện, nhà sản xuất luôn phải cân bằng giữa kích thước, điện dung, độ bền và chi phí vật liệu.

4. Kiểm tra và sử dụng tụ điện trong thực tế

Khi đã hiểu rõ cấu tạo, việc kiểm tra và đánh giá tình trạng tụ điện sẽ trở nên logic hơn. Các hiện tượng như phồng vỏ, rò rỉ hoặc giảm hiệu suất thường bắt nguồn từ sự suy giảm của lớp điện môi hoặc các thành phần bên trong.

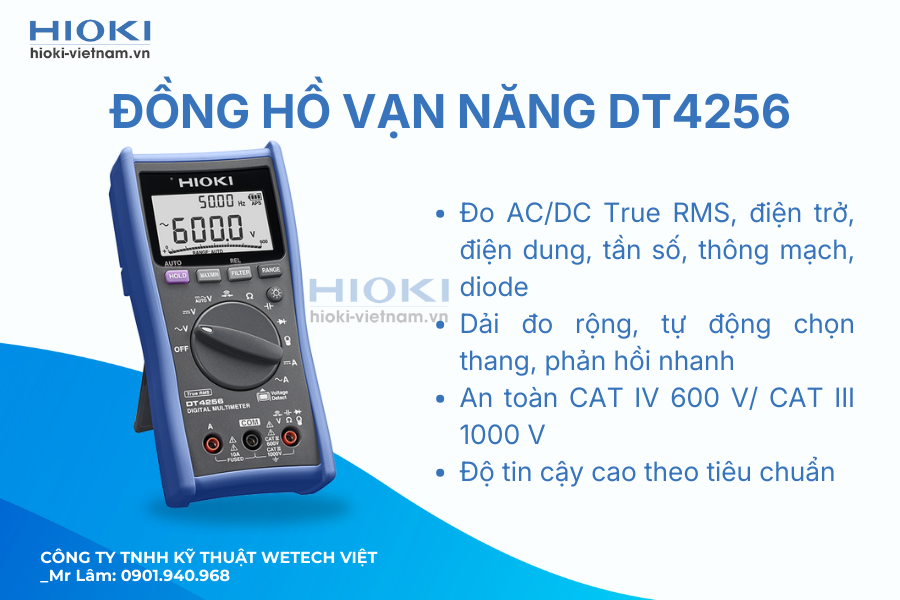

Ở bước kiểm tra ban đầu, các đồng hồ vạn năng của Hioki như DT4256 hoặc DT4261 thường được sử dụng để đo điện trở, điện dung và kiểm tra nhanh khả năng nạp, xả của tụ. Đây là cách tiếp cận phù hợp khi cần loại trừ nhanh các tụ hỏng rõ rệt.

Đối với các trường hợp yêu cầu đánh giá chính xác hơn, đặc biệt khi tụ vẫn hoạt động nhưng mạch có dấu hiệu bất ổn, việc đo và so sánh giá trị điện dung thực tế với thông số danh định là cần thiết. Lúc này, hiểu rõ cấu tạo tụ điện giúp người dùng biết được vì sao kết quả đo có thể sai lệch: do điện môi suy giảm, nhiệt độ làm thay đổi đặc tính vật liệu hay do tụ đã vượt quá tuổi thọ thiết kế.

Trong thực tế sửa chữa và bảo trì, người dùng thường kết hợp quan sát cấu tạo bên ngoài với cách đo tụ điện để xác định chính xác tình trạng linh kiện. Việc đo kiểm giúp phát hiện tụ bị suy giảm điện dung dù chưa hỏng hoàn toàn, từ đó đưa ra quyết định thay thế kịp thời để đảm bảo mạch điện hoạt động ổn định.

Hiểu đúng cấu tạo tụ điện chính là “chìa khóa” để liên kết được nguyên lý hoạt động với các đặc tính quan trọng như khả năng tích điện, chịu áp và độ bền theo thời gian. Ngoài ra, sử dụng thiết bị Hioki sẽ giúp bạn đánh giá tình trạng tụ chính xác và xử lý sự cố hiệu quả.
