Đồng hồ đo Volt Ampe điện tử: Đo V và A bằng thiết bị nào cho đúng?

Khi cần kiểm tra một hệ thống điện, hai thông số được quan tâm nhiều nhất thường là điện áp – Volt (V) và dòng điện – Ampere (A). Vì vậy, cụm từ “đồng hồ đo Volt Ampe điện tử” được sử dụng khá phổ biến. Tuy nhiên, trên thực tế không phải thiết bị nào đo được Volt cũng có thể đo Ampe theo cùng một cách. Tùy mục đích kiểm tra, người dùng có thể cần đồng hồ vạn năng, ampe kìm, đồng hồ panel hoặc máy đo công suất.

Đồng hồ đo Volt Ampe điện tử được hiểu như thế nào?

“Đồng hồ đo Volt Ampe điện tử” không phải tên của một nhóm thiết bị duy nhất.

Trên thị trường, cụm từ này có thể được dùng để chỉ:

• Đồng hồ panel hiển thị Volt và Ampere trên tủ điện.
• Đồng hồ vạn năng điện tử.
• Ampe kìm có thêm chức năng đo điện áp.
• Thiết bị đo công suất có khả năng đo đồng thời V và A.
• Thiết bị giám sát điện năng tích hợp nhiều thông số.

Điểm chung của các thiết bị này là khả năng đo hoặc theo dõi điện áp và dòng điện, nhưng phương pháp đo, độ chính xác, môi trường sử dụng và mục đích ứng dụng có thể khác nhau.

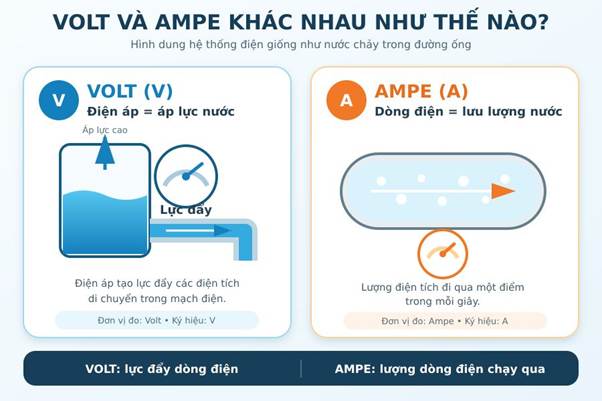

Volt và Ampe khác nhau như thế nào?

Đây là hai đại lượng cơ bản nhưng không nên nhầm lẫn.

Volt – điện áp

Volt (V) là đơn vị đo điện áp.

Điện áp thể hiện chênh lệch điện thế giữa hai điểm trong mạch.

Ví dụ:

• 220V AC trong điện dân dụng.
• 24V DC trong hệ thống điều khiển.
• 12V DC ở ắc quy.
• Điện áp cao hơn trong hệ thống công nghiệp hoặc điện mặt trời.

Khi đo điện áp bằng đồng hồ vạn năng, thiết bị được kết nối song song giữa hai điểm cần đo.

Ampere – dòng điện

Ampere (A) là đơn vị đo dòng điện.

Dòng điện cho biết lượng điện tích di chuyển qua một điểm trong mạch trong một khoảng thời gian.

Ví dụ:

• Động cơ đang sử dụng 8A.
• Điều hòa đang tiêu thụ 5A.
• Một tải công nghiệp có dòng hoạt động hàng trăm Ampere.

Phương pháp đo dòng khác với đo điện áp. Đồng hồ vạn năng thường phải được mắc nối tiếp nếu đo dòng trực tiếp, trong khi ampe kìm có thể đo dòng thông qua từ trường quanh dây dẫn.

Có những cách nào để đo cả Volt và Ampe?

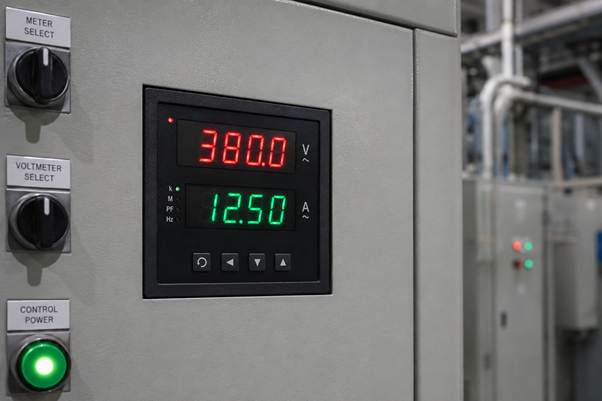

Đồng hồ panel V/A – phù hợp theo dõi cố định

Đồng hồ panel thường được lắp trực tiếp trên:

• Tủ điện
• Máy móc
• Hệ thống điều khiển
• Bảng phân phối

Ưu điểm của loại này là có thể theo dõi điện áp và dòng điện liên tục.

Tuy nhiên, đây không phải lựa chọn tối ưu nếu kỹ thuật viên cần di chuyển và kiểm tra nhiều vị trí khác nhau.

Đồng hồ vạn năng – linh hoạt khi kiểm tra điện

Đồng hồ vạn năng Hioki phù hợp khi cần một thiết bị cầm tay có khả năng kiểm tra nhiều đại lượng.

Tùy model, đồng hồ có thể đo:

• Điện áp AC/DC
• Dòng điện
• Điện trở
• Thông mạch
• Điện dung
• Tần số
• Diode

Đây là lựa chọn phù hợp với thợ điện, kỹ thuật viên bảo trì, sửa chữa thiết bị và kiểm tra hệ thống tại hiện trường.

Tuy nhiên, nếu thường xuyên phải đo dòng tải lớn, ampe kìm sẽ thuận tiện hơn.

Ampe kìm – phù hợp khi thường xuyên đo dòng

Ampe kìm Hioki đo dòng điện bằng cách kẹp cảm biến quanh dây dẫn.

Ưu điểm chính:

• Không cần tháo dây để mắc nối tiếp.
• Đo dòng nhanh.
• Phù hợp kiểm tra thiết bị đang vận hành.
• Có nhiều model hỗ trợ cả điện áp AC/DC.

Với các dòng ampe kìm đa chức năng, kỹ thuật viên có thể dùng cùng một thiết bị để kiểm tra cả Volt và Ampere.

Ví dụ, nhiều model ampe kìm AC/DC còn hỗ trợ:

• Điện áp
• Điện trở
• Tần số
• True RMS
• Min/Max

Nếu công việc thường xuyên liên quan đến động cơ, máy móc hoặc tủ điện, ampe kìm có thể phù hợp hơn đồng hồ vạn năng thông thường.

Khi nào cần máy đo công suất thay vì chỉ đo V và A?

Chỉ biết điện áp và dòng điện đôi khi chưa đủ để đánh giá mức tiêu thụ hoặc hiệu suất của hệ thống.

Trong trường hợp cần thêm các thông số như:

• Công suất tác dụng – W
• Công suất biểu kiến – VA
• Công suất phản kháng – var
• Hệ số công suất – PF
• Điện năng – Wh/kWh

nên sử dụng máy đo công suất chuyên dụng.

Ví dụ, Hioki PW3360 có thể theo dõi và ghi lại nhiều thông số điện trong thời gian dài.

Thiết bị này phù hợp cho:

• Kiểm toán năng lượng.
• Theo dõi mức tiêu thụ.
• Đánh giá phụ tải.
• So sánh các ca sản xuất.
• Kiểm tra hiệu quả tiết kiệm điện.

Nếu chỉ sử dụng đồng hồ vạn năng, người dùng thường chỉ nhận được giá trị tại thời điểm đo và khó đánh giá biến động theo thời gian.

Nên chọn thiết bị nào để đo Volt và Ampe?

Có thể lựa chọn theo nhu cầu thực tế:

Không nên chọn thiết bị chỉ vì có nhiều chức năng nhất. Quan trọng là thiết bị đó có phù hợp với môi trường và phép đo thường xuyên hay không.

Các tiêu chí cần quan tâm khi chọn đồng hồ đo Volt Ampe điện tử

Xác định AC hay DC

Một số thiết bị chỉ đo được AC hoặc chỉ đo một số thông số DC.

Nếu làm việc với:

• Điện dân dụng → chủ yếu AC.
• Ắc quy → DC.
• Solar → DC và AC.
• Ô tô điện → thường có DC.
• Nhà máy → có thể gặp cả hai.

Nên chọn thiết bị đáp ứng đúng loại tín hiệu cần đo.

Kiểm tra dải điện áp và dòng điện

Dải đo phải lớn hơn hoặc phù hợp với giá trị thực tế của hệ thống.

Ví dụ, nếu thường xuyên đo dòng vài trăm Ampere thì đồng hồ vạn năng có cổng 10A sẽ không phải lựa chọn phù hợp.

Trong trường hợp đó nên dùng ampe kìm.

Có cần True RMS không?

True RMS đặc biệt quan trọng khi làm việc với:

• Biến tần
• UPS
• Nguồn xung
• Tải điện tử
• Hệ thống có dạng sóng không hình sin

Nếu dạng sóng bị méo, thiết bị đo giá trị trung bình có thể cho kết quả khác với thiết bị True RMS.

Chú ý cấp an toàn CAT

Thiết bị đo điện không chỉ cần đúng dải đo mà còn phải có Measurement Category phù hợp.

Ví dụ:

• CAT II: phía thiết bị sử dụng điện.
• CAT III: hệ thống phân phối, tủ điện.
• CAT IV: khu vực gần nguồn cấp.

Nếu thường làm việc tại tủ điện công nghiệp, nên xem thêm bài CAT III là gì? để hiểu rõ cách lựa chọn thiết bị theo môi trường đo.

Có cần ghi dữ liệu không?

Nếu chỉ kiểm tra tức thời, đồng hồ vạn năng hoặc ampe kìm có thể đáp ứng.

Nếu cần theo dõi:

• Dòng lớn nhất
• Dòng nhỏ nhất
• Điện áp biến động
• Công suất theo ca
• Điện năng tiêu thụ

nên sử dụng thiết bị có chức năng ghi dữ liệu.

Một số thiết bị Hioki phù hợp theo từng nhu cầu

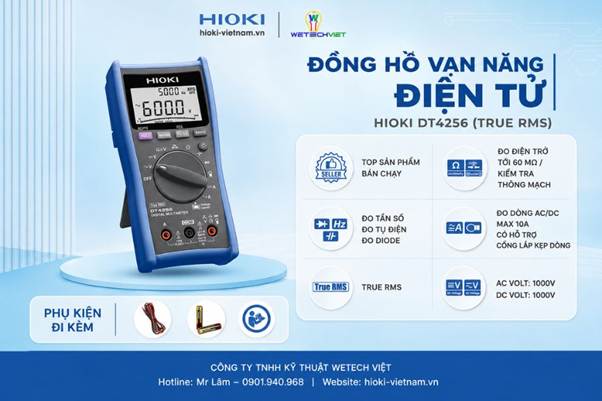

Hioki DT4256 – kiểm tra điện đa dụng

Hioki DT4256 phù hợp với kỹ thuật viên cần một đồng hồ vạn năng cầm tay để kiểm tra điện áp và nhiều thông số điện cơ bản.

Thiết bị hỗ trợ True RMS và phù hợp với nhiều công việc bảo trì.

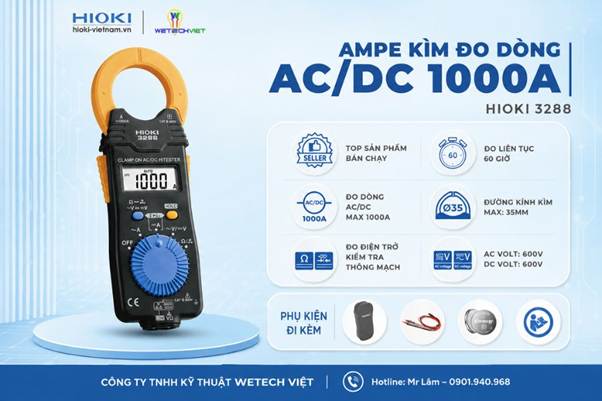

Hioki 3288 – đo cả dòng AC/DC

Nếu nhu cầu chính là đo dòng nhưng vẫn cần kiểm tra điện áp, có thể tham khảo ampe kìm AC/DC Hioki 3288.

Thiết bị hỗ trợ đo dòng AC/DC và nhiều thông số điện cơ bản, phù hợp với công việc kiểm tra hệ thống điện, ắc quy và máy móc.

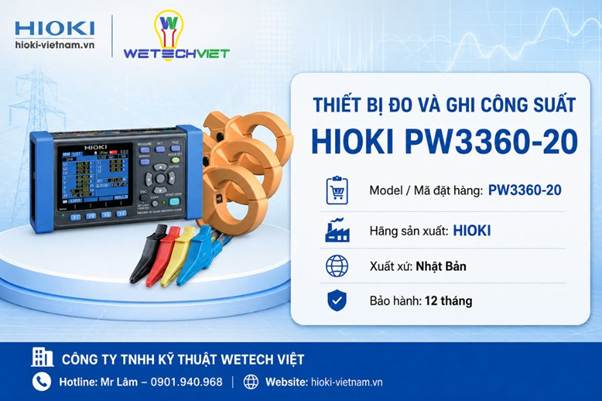

Hioki PW3360 – khi cần đo cả công suất và điện năng

Nếu cần vượt ra ngoài V và A để đánh giá công suất hoặc mức tiêu thụ theo thời gian, Hioki PW3360 là lựa chọn phù hợp hơn.

Thiết bị có thể phục vụ công việc quản lý năng lượng và kiểm toán hệ thống điện.

Sai lầm thường gặp khi chọn thiết bị đo Volt Ampe

Nghĩ rằng thiết bị đo được Volt thì cũng đo được Ampe

Không phải lúc nào cũng đúng.

Có những đồng hồ chỉ đo điện áp và điện trở, không có chức năng đo dòng.

Dùng đồng hồ vạn năng để đo dòng quá lớn

DMM thường có giới hạn dòng trực tiếp thấp hơn ampe kìm.

Nếu dòng vượt dải đo, không nên cố thực hiện phép đo.

Chỉ quan tâm dải đo mà bỏ qua CAT

Dải đo thể hiện thiết bị có thể đo đến mức nào, nhưng CAT liên quan tới môi trường và an toàn tại điểm đo.

Cần xem cả hai thông số.

Mua thiết bị quá nhiều chức năng nhưng không dùng

Một thiết bị có nhiều tính năng không đồng nghĩa phù hợp hơn.

Người dùng nên ưu tiên chức năng thường xuyên sử dụng.

Câu hỏi thường gặp

Đồng hồ Volt Ampe có đo được cả điện áp và dòng không?

Tùy thiết bị. Một số đồng hồ panel, đồng hồ vạn năng hoặc ampe kìm có thể đo cả hai thông số. Cần kiểm tra datasheet của model cụ thể.

Đồng hồ vạn năng có đo được Ampere không?

Một số model có. Tuy nhiên, dòng đo trực tiếp thường giới hạn hơn so với ampe kìm và cần kết nối đúng phương pháp.

Ampe kìm có đo Volt được không?

Nhiều model ampe kìm hiện nay có thêm chức năng đo điện áp bằng que đo.

Muốn kiểm tra điện 220V và dòng tải nên dùng thiết bị nào?

Nếu chủ yếu kiểm tra điện áp, đồng hồ vạn năng phù hợp. Nếu cần đo dòng tải thường xuyên, ampe kìm thuận tiện hơn.

Muốn đo cả V, A và công suất thì dùng gì?

Nên sử dụng máy đo công suất hoặc thiết bị ghi công suất chuyên dụng.

Kết luận

Đồng hồ đo Volt Ampe điện tử có thể được hiểu theo nhiều dạng thiết bị khác nhau, từ đồng hồ panel cố định đến đồng hồ vạn năng, ampe kìm và máy đo công suất.

Nếu cần kiểm tra điện áp và nhiều thông số điện cơ bản, đồng hồ vạn năng là lựa chọn linh hoạt. Nếu thường xuyên đo dòng tải, ampe kìm sẽ thuận tiện hơn. Khi cần đánh giá thêm công suất, hệ số công suất hoặc điện năng, nên sử dụng thiết bị đo công suất chuyên dụng.

Thay vì chỉ lựa chọn dựa trên việc thiết bị “có đo được V và A hay không”, người dùng nên xem xét thêm AC/DC, dải đo, True RMS, Measurement Category và khả năng ghi dữ liệu để lựa chọn đúng thiết bị cho công việc thực tế.

Bạn có thể tham khảo đồng hồ vạn năng Hioki, ampe kìm Hioki và các thiết bị đo công suất để lựa chọn giải pháp phù hợp từng ứng dụng.
