Máy đo nội trở acquy là gì? Cách chọn máy phù hợp

Máy đo nội trở acquy là thiết bị dùng để đo điện trở bên trong và điện áp của ắc quy. Kết quả giúp kỹ thuật viên phát hiện bình bất thường, theo dõi xu hướng suy giảm và chủ động bảo trì hệ thống UPS, trạm viễn thông, tủ nguồn DC hoặc dây chuyền sản xuất pin.

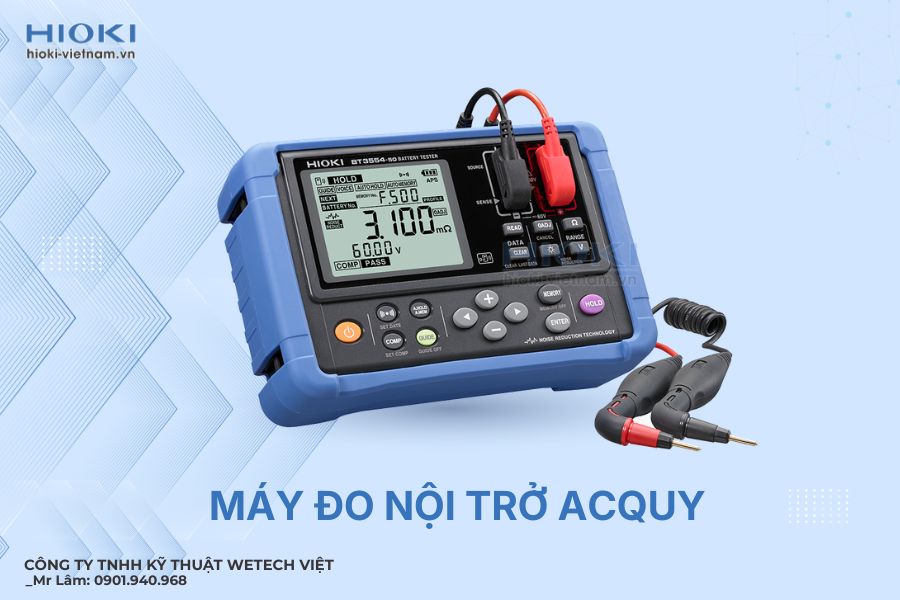

Máy đo nội trở acquy là gì?

Máy đo nội trở ắc quy, còn được gọi là battery tester, là thiết bị chuyên dụng dùng để đo điện trở trong khi ắc quy vẫn đang có điện áp. Nhiều thiết bị còn hỗ trợ đo điện áp DC, lưu kết quả và phân loại tình trạng theo các mức PASS, WARNING hoặc FAIL.

Khi ắc quy lão hóa, nội trở thường có xu hướng tăng. Điện áp đầu cực khi cấp dòng cho tải có thể sụt nhiều hơn, đồng thời tổn hao và phát nhiệt cũng tăng. Vì vậy, theo dõi nội trở định kỳ giúp kỹ thuật viên nhận biết sớm những bình có dấu hiệu suy giảm.

Đo nội trở acquy

Tuy nhiên, nội trở không đồng nghĩa với dung lượng. Một bình có nội trở thấp chưa chắc còn đáp ứng đủ thời gian lưu điện. Với hệ thống quan trọng, nên kết hợp đo nội trở, điện áp, nhiệt độ, kiểm tra ngoại quan và thử dung lượng khi cần.

Nguyên lý đo nội trở ắc quy

Máy chuyên dụng thường đưa một dòng điện xoay chiều nhỏ qua ắc quy, đo điện áp đáp ứng rồi tính toán giá trị nội trở. Nhiều dòng máy kiểm tra ắc quy Hioki sử dụng tín hiệu có tần số 1 kHz và phương pháp đo AC bốn đầu cực.

Phương pháp bốn đầu cực tách riêng đường cấp dòng và đường đo điện áp. Nhờ đó, ảnh hưởng của điện trở dây đo và điện trở tiếp xúc tại đầu cực được giảm đáng kể. Đây là yếu tố quan trọng khi đo những giá trị điện trở rất nhỏ ở mức miliôm.

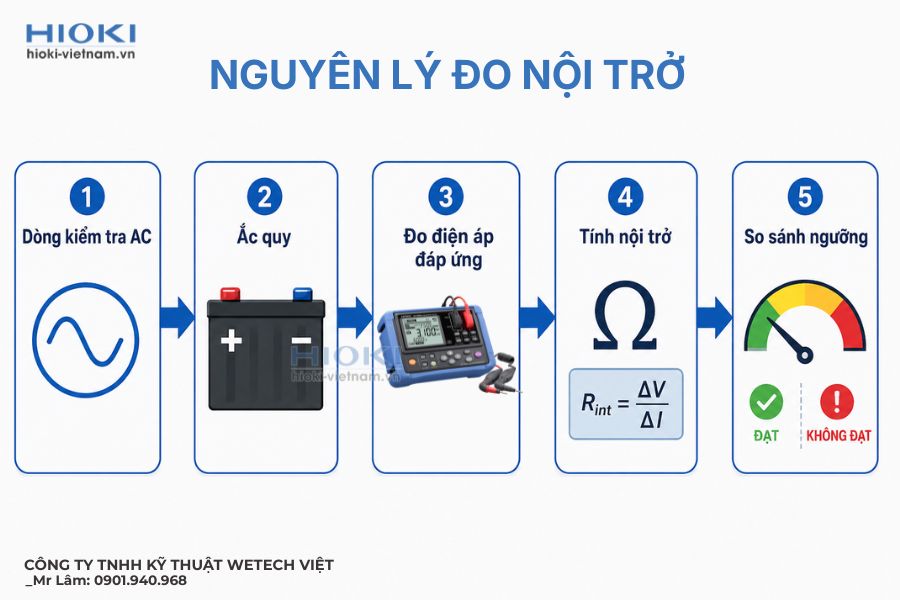

Quá trình đo có thể khái quát như sau:

Dòng kiểm tra AC → ắc quy → đo điện áp đáp ứng → tính nội trở → so sánh ngưỡng

Máy thường đo thêm điện áp DC tại đầu cực. Việc kết hợp nội trở và điện áp giúp đánh giá tình trạng ắc quy thực tế hơn so với chỉ quan sát một thông số riêng lẻ.

Vì sao cần đo nội trở ắc quy định kỳ?

Ắc quy dự phòng vẫn có thể bị lão hóa do nhiệt độ, chế độ sạc, thời gian sử dụng và điều kiện môi trường. Trong một chuỗi gồm nhiều bình, chỉ một bình suy giảm cũng có thể ảnh hưởng đến khả năng cấp điện của toàn hệ thống.

Đo nội trở định kỳ giúp:

• Phát hiện bình có giá trị bất thường trong chuỗi.
• So sánh các bình cùng loại và cùng thời gian sử dụng.
• Theo dõi mức thay đổi nội trở theo thời gian.
• Kiểm tra đồng thời điện áp đầu cực.
• Lưu hồ sơ bảo trì theo từng vị trí.

Không nên sử dụng một ngưỡng nội trở cố định cho tất cả các loại ắc quy. Giá trị đánh giá phụ thuộc vào chủng loại, dung lượng, cấu tạo và điều kiện đo. Hioki khuyến nghị so sánh kết quả với ắc quy mới hoặc ắc quy tham chiếu phù hợp.

Máy đo nội trở được sử dụng trong bảo trì UPS, trung tâm dữ liệu, bệnh viện, nhà máy, trạm BTS, tủ nguồn DC và hệ thống lưu trữ năng lượng. Trong sản xuất, thiết bị còn được dùng để kiểm tra nội trở AC và điện áp hở mạch của cell, module hoặc bộ pin.

Cách chọn máy đo nội trở acquy

Chọn theo mục đích sử dụng

Đối với bảo trì UPS và ắc quy chì tại hiện trường, nên ưu tiên máy đo nội trở acquy cầm tay, thao tác nhanh, có bộ nhớ và chức năng so sánh kết quả.

Dây chuyền sản xuất pin cần thiết bị có tốc độ đo cao, độ lặp lại tốt và khả năng kết nối với hệ thống kiểm tra tự động. Trong khi đó, phòng nghiên cứu có thể cần máy đo trở kháng ở nhiều tần số để phân tích sâu hơn đặc tính của cell pin.

Kiểm tra dải điện trở và điện áp

Dải đo phải phù hợp với cell, bình ắc quy hoặc bộ pin cần kiểm tra. Ngoài điện áp đầu vào tối đa, người dùng cần chú ý độ phân giải tại dải điện trở thấp vì nội trở ắc quy thường chỉ nằm ở mức miliôm.

Chọn dải đo quá lớn có thể khiến những thay đổi nhỏ khó được phát hiện. Ngược lại, điện áp của bộ pin vượt quá giới hạn đầu vào có thể gây nguy hiểm hoặc làm hỏng thiết bị.

Ưu tiên phương pháp bốn đầu cực

Phương pháp bốn đầu cực giúp hạn chế ảnh hưởng của điện trở dây đo và tiếp xúc. Que đo cũng cần phù hợp với hình dạng đầu cực, bảo đảm tiếp xúc ổn định và thuận tiện khi kiểm tra liên tục nhiều bình.

Khả năng lưu và quản lý dữ liệu

Khi kiểm tra hàng chục hoặc hàng trăm bình, ghi chép thủ công có thể gây nhầm lẫn vị trí. Máy có bộ nhớ, kết nối USB hoặc truyền dữ liệu không dây sẽ thuận tiện hơn cho việc lập báo cáo và theo dõi xu hướng.

Một số máy đo nội trở ắc quy Hioki

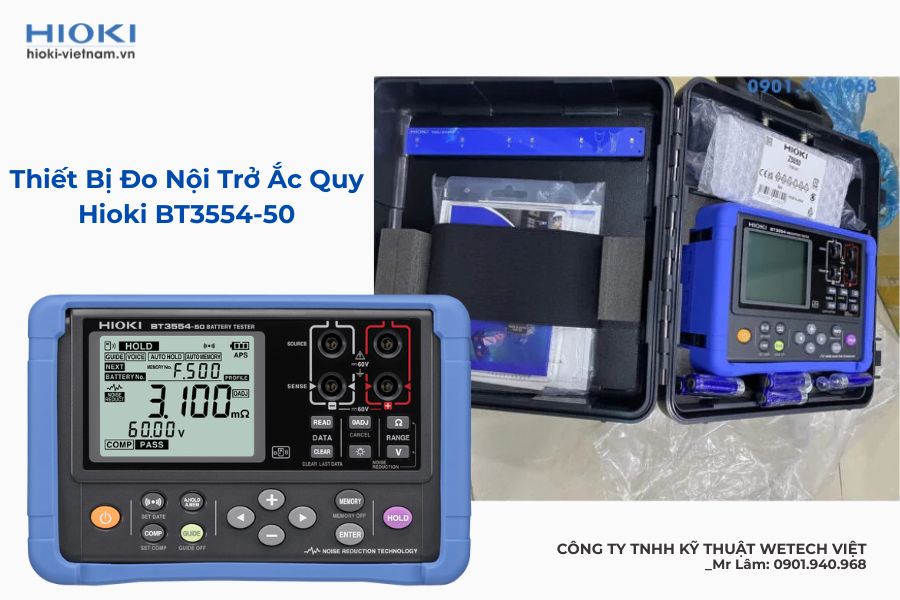

Hioki BT3554-50

Hioki BT3554-50 là máy đo cầm tay dành cho công việc bảo trì UPS và hệ thống ắc quy lưu trữ. Thiết bị có dải đo điện trở từ 3 mΩ đến 3 Ω, đo điện áp DC đến ±60 V và hỗ trợ phân loại PASS, WARNING, FAIL theo ngưỡng cài đặt.

Dữ liệu đo có thể được truyền sang thiết bị di động khi sử dụng cấu hình kết nối không dây phù hợp. Đây là lựa chọn phù hợp với kỹ thuật viên cần kiểm tra nhiều bình tại hiện trường.

Hioki BT3561A và BT3562A

Hioki BT3561A và BT3562A hướng đến kiểm tra pin trên dây chuyền sản xuất tự động. BT3561A phù hợp với cell nhỏ hoặc bộ pin có điện áp đến 60 V; BT3562A hỗ trợ điện áp đến 100 V và có dải đo điện trở thấp hơn.

Hai thiết bị có thể đo nội trở AC và điện áp hở mạch, phù hợp với hoạt động kiểm tra cell, module và bộ pin cần tốc độ đo nhanh.

Hioki BT4560

Hioki BT4560 phù hợp với hoạt động nghiên cứu và đánh giá cell pin cần đo trở kháng ở nhiều tần số. Thiết bị hỗ trợ phân tích chi tiết hơn so với phép đo nội trở cố định tại 1 kHz, nhưng không phải lựa chọn thay thế trực tiếp cho máy bảo trì UPS cầm tay.

Xem thêm: Top 8 máy đo nội trở ắc quy đo chuẩn sát, độ bền cao

Lưu ý khi đo nội trở ắc quy

Trước khi đo, cần kiểm tra tình trạng máy và que đo, làm sạch đầu cực nếu bị oxy hóa, đặt que đúng cực tính và bảo đảm tiếp xúc ổn định. Các bình nên được đo trong điều kiện tương đương về trạng thái sạc và nhiệt độ. Với một chuỗi ắc quy, kỹ thuật viên nên đo theo thứ tự thống nhất, lưu đúng vị trí và đối chiếu với dữ liệu lịch sử. Nếu một bình có nội trở tăng hoặc điện áp lệch rõ rệt, cần kiểm tra đầu nối và thực hiện lại phép đo trước khi kết luận. Không được đo vượt quá giới hạn điện áp đầu vào của thiết bị. Đồng thời, không nên quyết định thay bình chỉ dựa trên một lần đo nếu chưa loại trừ ảnh hưởng của tiếp xúc, nhiệt độ và trạng thái sạc.

Máy đo nội trở acquy giúp kiểm tra nhanh nội trở và điện áp, hỗ trợ phát hiện xu hướng suy giảm của từng bình trong hệ thống. Khi lựa chọn thiết bị, cần căn cứ vào loại ắc quy, dải điện áp, mức nội trở, môi trường sử dụng và yêu cầu quản lý dữ liệu.

Đối với bảo trì UPS, người dùng có thể ưu tiên Hioki BT3554-50. Dây chuyền sản xuất phù hợp hơn với BT3561A hoặc BT3562A, trong khi các ứng dụng nghiên cứu chuyên sâu có thể lựa chọn Hioki BT4560.
