So sánh IM3533 và IM3536: Nên chọn máy đo LCR nào?

Thiết bị IM3533 và IM3536 đều thuộc nhóm máy đo LCR Hioki, có độ chính xác cơ bản ±0,05%, phù hợp cho nghiên cứu, đánh giá linh kiện và kiểm tra trên dây chuyền sản xuất. Tuy nhiên, IM3533 được tối ưu rõ rệt cho cuộn dây và biến áp với các phép đo N, M, ΔL; còn IM3536 mở rộng tần số đến 8 MHz, phù hợp hơn với linh kiện điện tử cần đánh giá ở tần số cao. So sánh dưới đây sẽ giúp doanh nghiệp chọn đúng thiết bị theo đối tượng đo, thay vì chỉ nhìn vào dải tần lớn nhất.

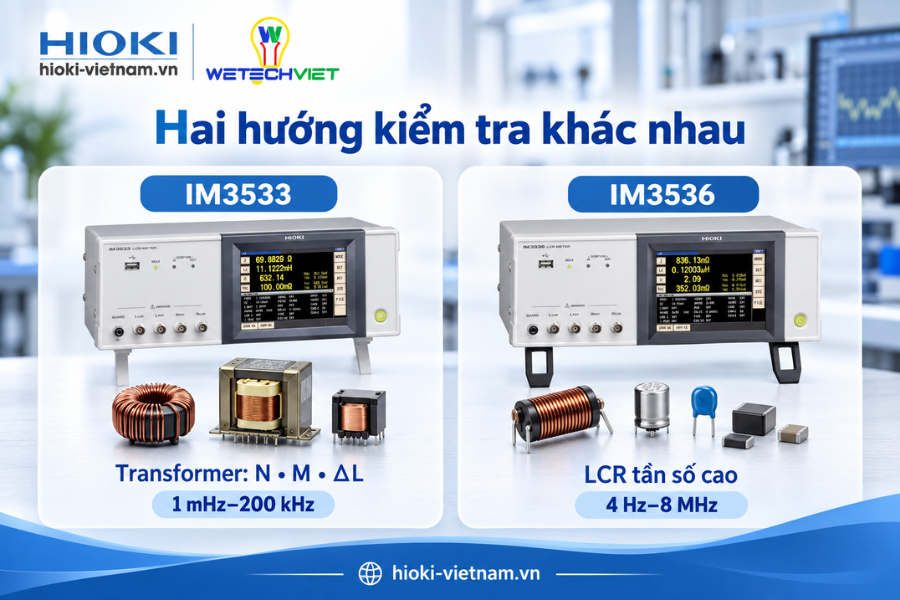

Khác biệt cốt lõi giữa IM3533 và IM3536

Điểm phân tách quan trọng nhất giữa hai model nằm ở loại linh kiện và thông số cần kiểm tra. IM3533 có chế độ Transformer chuyên dụng, hỗ trợ đo tỷ số vòng dây N, hỗ cảm M và độ lệch điện cảm ΔL. Đây là những thông số có ý nghĩa trực tiếp trong kiểm tra cuộn dây, choke coil và biến áp.

IM3536 không tập trung vào chế độ kiểm tra biến áp chuyên dụng. Thế mạnh của model này là dải tần từ 4 Hz đến 8 MHz, tốc độ đo nhanh nhất 1 ms và khả năng đo ổn định ở vùng trở kháng thấp. Máy phù hợp với tụ điện, power inductor và các linh kiện cần đánh giá đặc tính theo tần số làm việc thực tế.

Bảng so sánh Hioki IM3533 và IM3536

Khi nào nên chọn Hioki IM3533?

Máy đo LCR Hioki IM3533 là lựa chọn phù hợp khi doanh nghiệp cần kiểm tra cuộn dây hoặc biến áp, đặc biệt khi một phép đo LCR thông thường chưa đủ để đánh giá chất lượng sản phẩm.

Kiểm tra tỷ số vòng dây N

Trong phép đo biến áp, IM3533 đo điện cảm ở phía sơ cấp và thứ cấp, sau đó tính và hiển thị tỷ số vòng dây. Kỹ sư không phải lấy kết quả riêng lẻ rồi tính toán thủ công, qua đó giảm thao tác và hạn chế sai số nhập liệu trên dây chuyền.

Đo hỗ cảm M và độ lệch điện cảm ΔL

Hỗ cảm M phản ánh mức độ liên kết từ giữa các cuộn dây. Độ lệch điện cảm ΔL có thể hỗ trợ phát hiện sự không đồng đều giữa các cuộn hoặc các mẫu sản phẩm.

IM3533 tích hợp sẵn các phép đo này trong chế độ Transformer, phù hợp với quy trình kiểm tra biến áp và cuộn dây hàng loạt.

Kiểm tra Rdc có bù nhiệt

Điện trở dây quấn thay đổi theo nhiệt độ, đặc biệt với dây đồng. IM3533 hỗ trợ đo điện trở DC và quy đổi về nhiệt độ tham chiếu, giúp so sánh các mẫu trong điều kiện nhiệt độ khác nhau nhất quán hơn.

Đây là lợi thế đáng chú ý đối với kiểm soát chất lượng cuộn dây, motor nhỏ và biến áp.

Với dải tần đến 200 kHz, IM3533 đáp ứng tốt phần lớn điều kiện đo phổ biến của coil và transformer. Nếu mục tiêu chính là đo N, M, ΔL, Rdc và thực hiện đánh giá PASS/FAIL, việc đầu tư lên model 8 MHz có thể không mang lại thêm giá trị tương ứng.

Khi nào nên chọn Hioki IM3536?

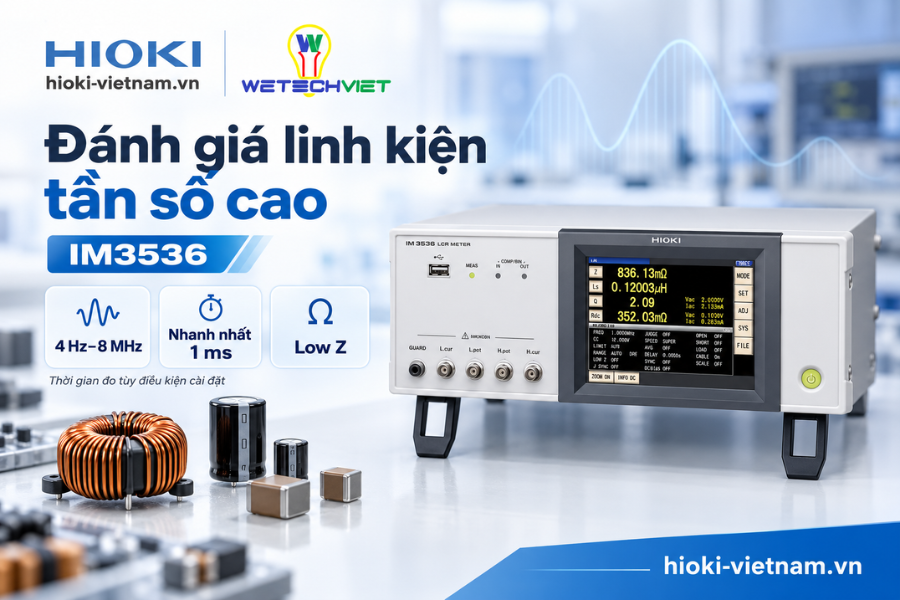

Máy đo LCR Hioki IM3536 phù hợp khi doanh nghiệp cần đánh giá linh kiện ở nhiều tần số, đặc biệt là vùng trên 200 kHz.

Dải đo từ 4 Hz đến 8 MHz cho phép quan sát sự thay đổi của điện dung, điện cảm, ESR, hệ số tổn hao và hệ số phẩm chất theo điều kiện làm việc.

Đánh giá linh kiện ở tần số cao

Giá trị L, C, Q hoặc ESR không hoàn toàn cố định mà có thể thay đổi theo tần số. Khi kiểm tra power inductor, tụ điện hoặc linh kiện dùng trong mạch chuyển đổi công suất, phép đo ở tần số gần với điều kiện vận hành thực tế có ý nghĩa hơn một kết quả duy nhất tại tần số thấp.

IM3536 đạt tần số tối đa 8 MHz, nhờ đó phù hợp cho phòng R&D, bộ phận phát triển sản phẩm và các dây chuyền sản xuất linh kiện điện tử thế hệ mới.

Tốc độ đo nhanh cho dây chuyền sản xuất

Thời gian đo nhanh nhất của IM3536 đạt khoảng 1 ms. Khi số lượng sản phẩm lớn, phần chênh lệch thời gian ở mỗi phép đo có thể ảnh hưởng đáng kể đến takt time tổng thể.

Máy cũng hỗ trợ contact check, comparator, BIN, EXT I/O và nhiều giao tiếp để kết nối với hệ thống tự động.

Đo linh kiện có trở kháng thấp

IM3536 có dải độ chính xác được đảm bảo từ 1 mΩ và chế độ Low Z với độ lặp lại cao. Đặc điểm này hữu ích khi đo power inductor, ESR của tụ điện hoặc các linh kiện có trở kháng thấp mà độ ổn định giữa các lần đo là yêu cầu quan trọng.

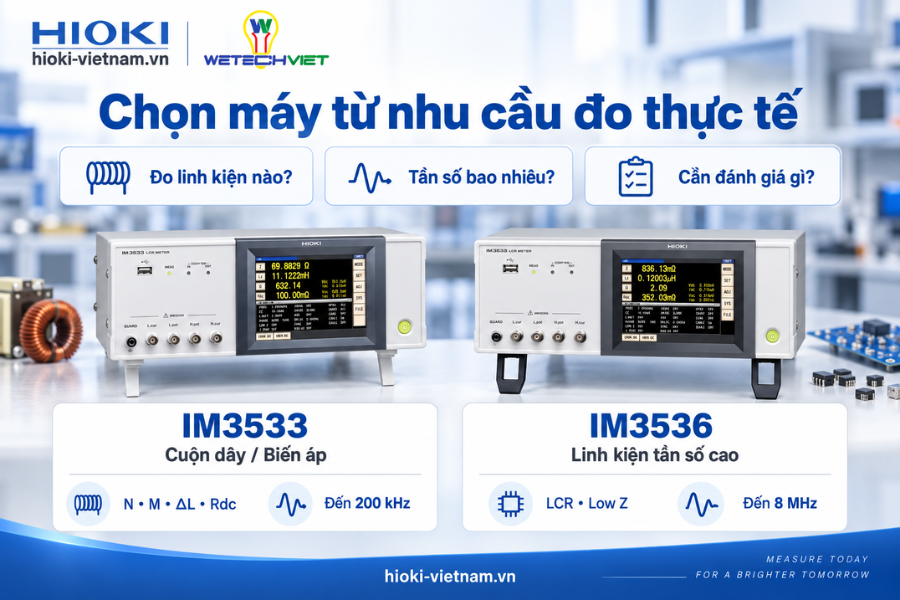

Chọn IM3533 hay IM3536 theo ứng dụng?

Chọn IM3533 nếu:

• Sản phẩm chính là cuộn dây, choke coil hoặc biến áp.
• Cần đo tỷ số vòng dây N, hỗ cảm M và ΔL.
• Cần đo Rdc và bù nhiệt cho dây quấn.
• Tần số kiểm tra không vượt quá 200 kHz.
• Muốn xây dựng trạm kiểm tra PASS/FAIL cho transformer.

Chọn IM3536 nếu:

• Cần đo LCR ở tần số trên 200 kHz và tối đa 8 MHz.
• Đối tượng là power inductor, tụ điện hoặc linh kiện tần số cao.
• Cần thời gian đo nhanh nhất khoảng 1 ms.
• Cần đánh giá đặc tính linh kiện theo tần số sử dụng thực tế.
• Dây chuyền cần nhiều chuẩn giao tiếp và khả năng phân loại tự động.

Có nên chọn IM3536 vì dải tần cao hơn?

IM3536 có dải tần và tốc độ nổi bật hơn, nhưng không đồng nghĩa phù hợp hơn trong mọi trường hợp. Nếu doanh nghiệp sản xuất biến áp và cần kết quả N, M, ΔL, IM3533 giải quyết trực tiếp bài toán kiểm tra mà IM3536 không được thiết kế chuyên biệt để thay thế.

Ngược lại, nếu cần phân tích linh kiện ở vùng MHz, IM3533 bị giới hạn ở 200 kHz. Khi đó, IM3536 là lựa chọn hợp lý hơn dù hai máy có cùng mức chính xác cơ bản ±0,05%.

Doanh nghiệp nên lựa chọn theo ba câu hỏi: cần đo loại linh kiện nào, tần số thực tế bao nhiêu và kết quả nào được dùng để đánh giá PASS/FAIL. Đây là cơ sở chính xác hơn so với việc chỉ so sánh model theo thông số cao nhất.

Lưu ý khi lựa chọn đầu đo và fixture

IM3533 và IM3536 không mặc định kèm đầu đo hoặc test fixture. Phụ kiện phải được chọn theo dạng linh kiện, kích thước điện cực, phương pháp gá và tần số đo.

Một fixture không phù hợp có thể làm tăng điện cảm ký sinh, điện dung ký sinh hoặc khiến kết quả kém ổn định, đặc biệt ở tần số cao.

Trước khi đặt hàng, doanh nghiệp nên cung cấp mẫu linh kiện, khoảng giá trị L/C/R dự kiến, tần số đo, điện áp hoặc dòng đo, yêu cầu DC bias và phương án tích hợp. Việc chốt đồng thời thân máy, đầu đo và điều kiện hiệu chỉnh open/short sẽ giúp hệ thống đạt độ lặp lại tốt hơn khi vận hành thực tế.

Kết luận

IM3533 phù hợp hơn cho kiểm tra cuộn dây và biến áp nhờ các phép đo N, M, ΔL cùng khả năng bù nhiệt Rdc. IM3536 phù hợp hơn với R&D và sản xuất linh kiện tần số cao nhờ dải đến 8 MHz, tốc độ đo 1 ms và khả năng đo ổn định ở vùng trở kháng thấp.

Nếu chưa xác định model phù hợp, doanh nghiệp nên bắt đầu từ mẫu linh kiện và điều kiện đo thực tế. Đây là cách chọn máy đo LCR chính xác và tiết kiệm hơn so với việc mua thiết bị chỉ dựa trên dải tần tối đa.
