Tiêu chuẩn đo điện trở cách điện dây dẫn theo quy định kỹ thuật

Tiêu chuẩn đo điện trở cách điện dây dẫn theo IEC và TCVN

Điện trở cách điện là đại lượng thể hiện khả năng chống rò điện giữa các phần dẫn điện và vỏ cách điện. Giá trị được đo bằng đơn vị Megaohm (MΩ), thông qua thiết bị tạo điện áp thử cao hơn điện áp vận hành thực tế.

Theo tiêu chuẩn quốc tế IEC 60364 (lắp đặt điện hạ áp), mức điện trở cách điện tối thiểu được quy định như sau:

• Mạch điện áp danh định đến 250V: ≥ 0,5 MΩ
• Mạch điện áp đến 500V: ≥ 1 MΩ
• Mạch điện áp đến 1000V: ≥ 1 MΩ

Tại Việt Nam, các quy định trong hệ thống TCVN về lắp đặt điện hạ áp cũng tham chiếu các giá trị tương đương khi nghiệm thu công trình.

Tuy nhiên, cần lưu ý rằng các giá trị trên là mức tối thiểu chấp nhận được. Trong thực tế công nghiệp, đặc biệt tại nhà máy hoặc trung tâm dữ liệu, giá trị điện trở cách điện thường được yêu cầu cao hơn nhiều, có thể từ vài chục đến hàng trăm MΩ để đảm bảo độ ổn định lâu dài.

Ngoài ra, một nguyên tắc kỹ thuật thường được áp dụng là: Điện trở cách điện tối thiểu (MΩ) ≈ 1 MΩ cho mỗi 1 kV điện áp danh định của hệ thống. Nguyên tắc này giúp kỹ thuật viên có thêm cơ sở đánh giá trong các hệ thống điện trung áp và cao áp.

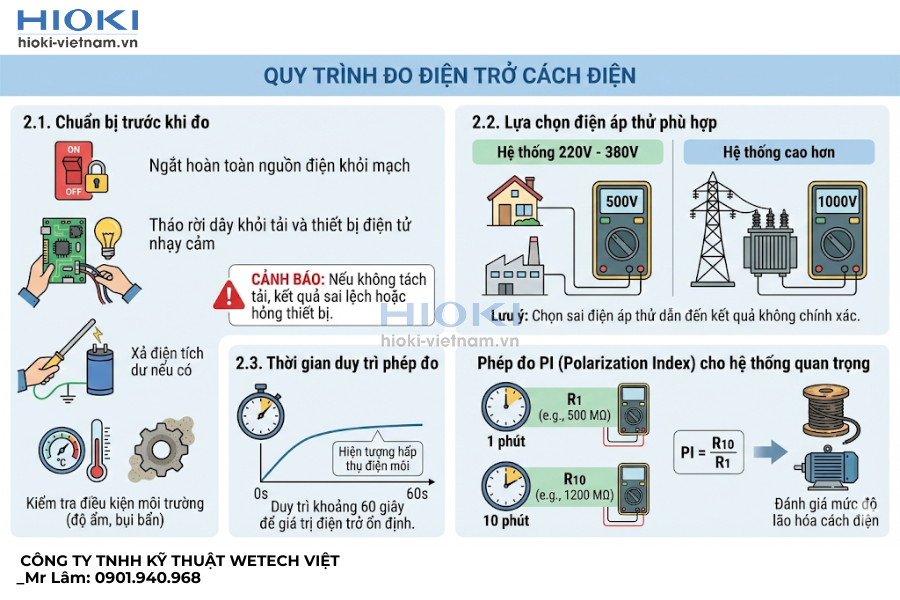

Quy trình đo điện trở cách điện đúng kỹ thuật

Để đảm bảo kết quả đo phản ánh đúng tình trạng thực tế của dây dẫn, cần tuân thủ quy trình kỹ thuật chuẩn thay vì chỉ đọc giá trị tức thời.

Chuẩn bị trước khi đo

Nếu không tách tải khỏi mạch, kết quả đo có thể sai lệch hoặc làm hỏng thiết bị điện tử đang kết nối.

• Ngắt hoàn toàn nguồn điện khỏi mạch cần đo
• Tháo rời dây khỏi tải và thiết bị điện tử nhạy cảm
• Xả điện tích dư nếu có
• Kiểm tra điều kiện môi trường (độ ẩm, bụi bẩn)

Lựa chọn điện áp thử phù hợp

Điện áp thử phải tương ứng với cấp điện áp hệ thống:

• Hệ thống 220V – 380V: thường dùng mức 500V
• Hệ thống cao hơn: dùng 1000V

Chọn sai điện áp thử có thể khiến kết quả không phản ánh chính xác chất lượng lớp cách điện.

Thời gian duy trì phép đo

Theo thông lệ kỹ thuật, phép đo nên duy trì khoảng 60 giây để giá trị điện trở ổn định. Lý do là hiện tượng hấp thụ điện môi có thể khiến giá trị ban đầu thấp hơn thực tế.

Trong các hệ thống quan trọng, kỹ thuật viên còn thực hiện phép đo PI (Polarization Index) bằng cách so sánh giá trị tại 1 phút và 10 phút để đánh giá mức độ lão hóa cách điện.

Thiết bị đo và lưu ý khi đánh giá kết quả

Việc đo điện trở cách điện dây dẫn cần sử dụng máy đo chuyên dụng (Megohmmeter), có khả năng tạo điện áp thử ổn định và đo ở dải Megaohm.

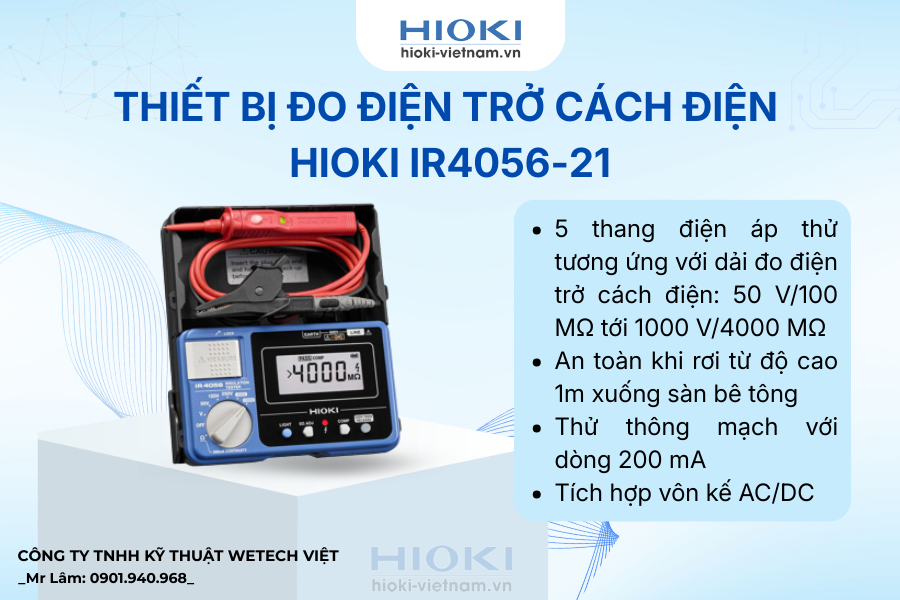

Một trong những model được sử dụng phổ biến trong công nghiệp là Hioki IR4056-21. Thiết bị này hỗ trợ các mức điện áp thử 250V, 500V và 1000V, đáp ứng yêu cầu kiểm tra dây dẫn, động cơ và tủ điện theo tiêu chuẩn IEC.

Khi đánh giá kết quả đo, bạn cần lưu ý:

• Giá trị thấp hơn tiêu chuẩn sẽ không đạt, cần kiểm tra lại lớp cách điện
• Giá trị giảm dần qua các lần đo định kỳ, đây là dấu hiệu suy giảm cách điện
• Độ ẩm môi trường cao có thể làm giảm tạm thời điện trở đo được
• Dây dẫn dài thường có điện trở cách điện thấp hơn dây ngắn do diện tích bề mặt lớn

Không nên chỉ nhìn vào con số tức thời, mà cần so sánh với lần đo trước đó để phát hiện xu hướng bất thường. Trong bảo trì dự đoán, xu hướng suy giảm điện trở cách điện thường có giá trị cảnh báo sớm hơn so với việc chờ đến khi dưới mức tiêu chuẩn.

Tiêu chuẩn đo điện trở cách điện dây dẫn theo IEC và TCVN quy định mức tối thiểu từ 0,5 MΩ đến 1 MΩ tùy cấp điện áp. Tuy nhiên, trong môi trường công nghiệp, giá trị thực tế nên cao hơn đáng kể để đảm bảo độ an toàn và ổn định lâu dài. Việc tuân thủ đúng quy trình đo, lựa chọn điện áp thử phù hợp và sử dụng thiết bị chuyên dụng như Hioki IR4056-21 giúp đảm bảo kết quả đo chính xác, từ đó phát hiện sớm nguy cơ suy giảm cách điện trước khi xảy ra sự cố.
