Nguyên lý và lưu ý khi dùng ampe kìm đo điện trở đất cụ thể

Ampe kìm đo điện trở đất ngày càng được sử dụng phổ biến trong kiểm tra hệ thống tiếp địa nhờ khả năng đo nhanh mà không cần đóng cọc phụ. So với phương pháp đo điện trở đất truyền thống thường phải ngắt kết nối hệ thống và kéo dây đo khá mất thời gian. Vì vậy, thiết bị dạng kẹp giúp kỹ thuật viên kiểm tra điện trở tiếp địa thuận tiện hơn, đặc biệt trong môi trường nhà máy hoặc hệ thống đang vận hành liên tục.

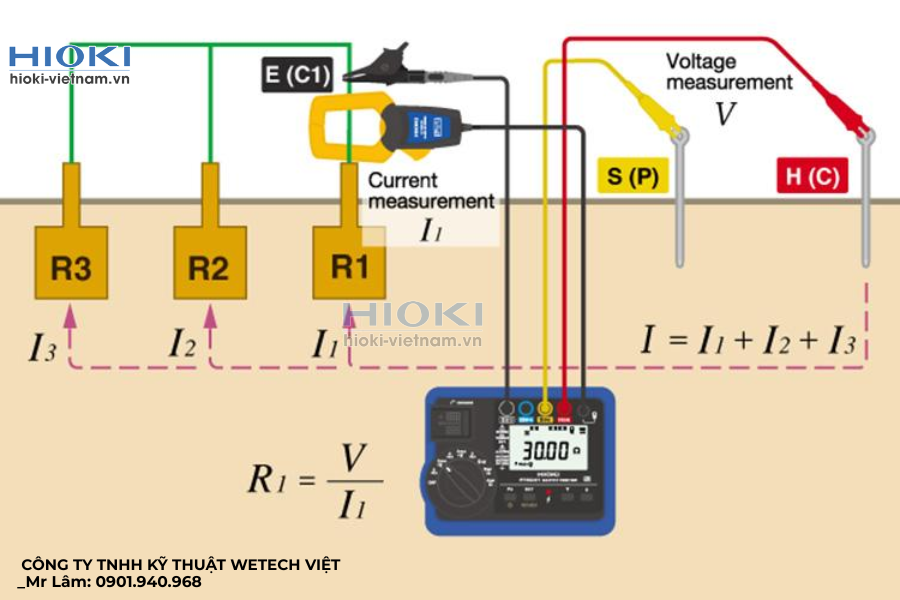

Nguyên lý hoạt động của Ampe kìm đo điện trở đất?

Khác với phương pháp đo tiếp địa truyền thống, ampe kìm đo điện trở đất hoạt động dựa trên nguyên lý cảm ứng điện từ trong một vòng tiếp địa khép kín.

Khi kẹp thiết bị vào dây tiếp địa, máy sẽ:

• Tạo ra một điện áp thử nhỏ
• Sinh dòng điện chạy trong hệ thống tiếp địa
• Đo giá trị dòng phản hồi
• Tính toán điện trở đất dựa trên định luật Ohm

Nhờ cơ chế này, thiết bị có thể đo điện trở tiếp địa mà không cần cắm cọc phụ xuống đất.

Điểm quan trọng là phép đo chỉ hoạt động hiệu quả khi hệ thống tiếp địa tạo thành vòng kín. Đây cũng là khác biệt lớn nhất giữa máy đo điện trở đất dạng kẹp và các thiết bị đo truyền thống.

Máy đo điện trở đất dạng kẹp hoạt động ra sao

Trong quá trình đo, thiết bị sẽ sử dụng hai cuộn cảm bên trong hàm kẹp:

• Một cuộn tạo điện áp kích thích
• Một cuộn đo dòng điện phản hồi

Từ giá trị điện áp và dòng điện thu được, thiết bị sẽ tự động tính toán điện trở của hệ thống tiếp địa.

Ưu điểm lớn nhất của phương pháp này là:

• Không cần đóng cọc phụ
• Không cần ngắt hệ thống tiếp địa
• Thao tác nhanh tại hiện trường

Vì vậy, máy đặc biệt phù hợp cho bảo trì định kỳ hoặc kiểm tra nhiều điểm tiếp địa liên tục trong nhà máy.

Điểm khác biệt so với máy đo điện trở đất truyền thống

So với phương pháp truyền thống, máy đo điện trở đất dạng kẹp có nhiều khác biệt về cách thao tác và ứng dụng thực tế.

Tuy nhiên, thiết bị dạng kẹp không thay thế hoàn toàn phương pháp truyền thống trong mọi trường hợp. Với hệ tiếp địa độc lập chỉ có một cọc duy nhất, kết quả đo bằng dạng kẹp có thể không chính xác.

Khi nào nên sử dụng ampe kìm đo điện trở đất

Không phải hệ thống nào cũng cần sử dụng thiết bị dạng kẹp. Tuy nhiên trong môi trường công nghiệp, đây là giải pháp cực kỳ tiện lợi khi cần kiểm tra nhanh mà không làm gián đoạn vận hành.

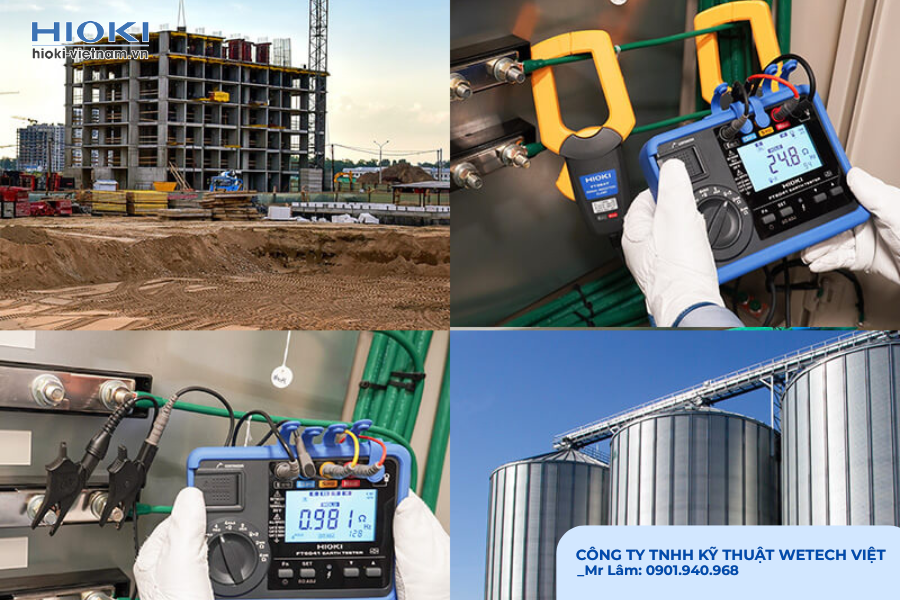

Kiểm tra hệ thống tiếp địa trong nhà máy

Trong các nhà máy lớn, hệ thống tiếp địa thường bao gồm nhiều điểm nối đất liên kết với nhau. Việc tháo rời từng điểm để đo theo phương pháp truyền thống gần như không khả thi.

Lúc này, ampe kìm đo điện trở đất giúp kỹ thuật viên kiểm tra nhanh từng nhánh tiếp địa, đánh giá chất lượng nối đất định kỳ và phát hiện điểm tiếp xúc bất thường.

Thiết bị đặc biệt hữu ích trong:

• Hệ thống chống sét
• Trạm viễn thông
• Tủ điện công nghiệp
• Trung tâm dữ liệu

Kiểm tra nhanh hệ thống đang vận hành

Một ưu điểm lớn của thiết bị dạng kẹp là có thể đo khi hệ thống vẫn đang hoạt động.

Điều này giúp:

• Giảm thời gian dừng máy
• Không ảnh hưởng dây chuyền sản xuất
• Tăng tốc độ kiểm tra hiện trường

Trong bảo trì công nghiệp, đây là yếu tố rất quan trọng vì việc ngắt hệ thống điện đôi khi tốn nhiều thời gian hơn cả quá trình đo.

Những lưu ý khi sử dụng ampe kìm đo điện trở đất

Dù thao tác nhanh và tiện lợi, ampe kìm vẫn cần được sử dụng đúng điều kiện để đảm bảo kết quả chính xác.

Hệ thống nào đo được bằng dạng kẹp?

Ampe kìm đo điện trở đất phù hợp với:

• Hệ tiếp địa dạng vòng kín
• Hệ thống có nhiều điểm nối đất
• Mạng tiếp địa liên kết song song

Ngược lại, nếu hệ thống chỉ có một cọc tiếp địa độc lập, thiết bị dạng kẹp thường không hoạt động hiệu quả do không tạo được vòng dòng điện khép kín.

Các yếu tố ảnh hưởng đến kết quả đo

Một số yếu tố có thể làm sai lệch kết quả đo gồm:

• Tiếp xúc kém tại điểm nối đất
• Nhiễu điện từ trong nhà máy
• Độ ẩm và điện trở suất của đất
• Số lượng nhánh tiếp địa trong hệ thống

Vì vậy, kỹ thuật viên nên thực hiện đo tại nhiều vị trí khác nhau để đánh giá tổng thể tình trạng tiếp địa.

Gợi ý một số dòng ampe kìm đo điện trở đất Hioki phổ biến

Hiện nay, một số dòng ampe kìm đo điện trở đất của Hioki được nhiều kỹ thuật viên sử dụng nhờ khả năng đo ổn định và thao tác nhanh tại hiện trường.

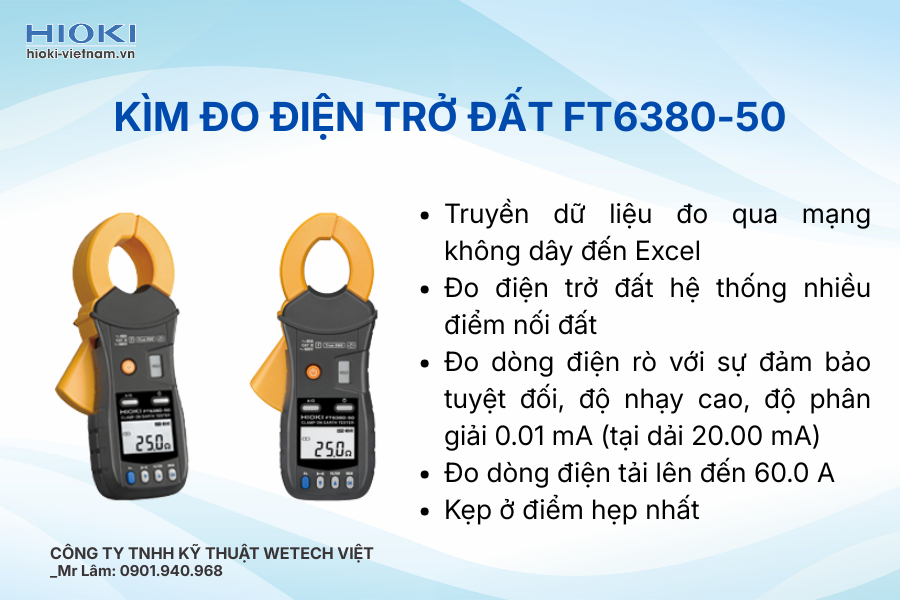

Hioki FT6380-50

• Đo điện trở đất không cần cọc phụ
• Đo dòng rò AC đến 60 A
• Thiết kế gọn nhẹ, phù hợp bảo trì hiện trường

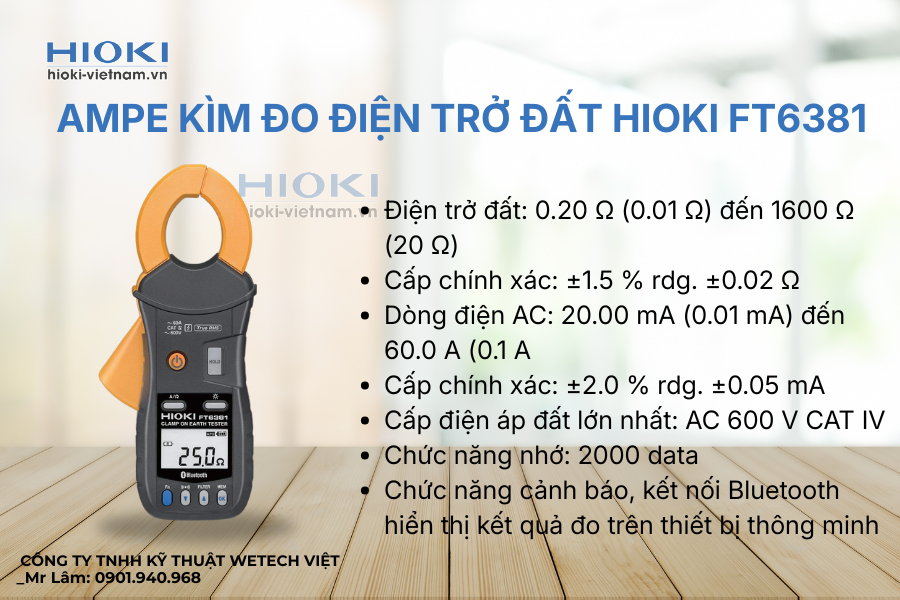

Hioki FT6381

• Đo điện trở đất đến 2000 Ω
• Hỗ trợ đo dòng điện tải và dòng rò
• Phù hợp hệ thống tiếp địa công nghiệp phức tạp

Các model này đặc biệt phù hợp cho kiểm tra hệ thống chống sét, tủ điện và mạng tiếp địa nhiều điểm nối.

Xem thêm: Đồng hồ đo điện trở đất: Công cụ kiểm tra an toàn không thể thiếu

Ampe kìm đo điện trở đất là giải pháp hiệu quả cho việc kiểm tra nhanh hệ thống tiếp địa mà không cần đóng cọc phụ hay ngắt kết nối hệ thống. Với ưu điểm thao tác nhanh, phù hợp môi trường công nghiệp và hệ thống đang vận hành, thiết bị ngày càng được ứng dụng rộng rãi trong bảo trì điện và kiểm tra chống sét.
