Hướng dẫn cách đọc giá trị bảng vòng màu điện trở chính xác

Trên hầu hết các điện trở công suất nhỏ, bạn sẽ không thấy con số nào in trên thân. Thay vào đó chỉ có những vạch màu nhìn tưởng đơn giản nhưng lại chứa toàn bộ giá trị linh kiện. Để giải mã chúng, bạn cần hiểu bảng vòng màu điện trở, hệ thống mã hóa được dùng trên toàn thế giới để đọc điện trở nhanh và chính xác.

1. Bảng vòng màu điện trở là gì?

Bảng vòng màu điện trở là hệ thống mã hóa giá trị điện trở bằng các vạch màu được in trực tiếp trên thân linh kiện. Mỗi màu đại diện cho một con số, hệ số nhân hoặc sai số, giúp người dùng xác định nhanh giá trị điện trở mà không cần in ký hiệu số.

Trước khi đi vào cách đọc, Hioki giúp bạn hiểu vì sao linh kiện lại dùng mã màu thay vì in trực tiếp giá trị lên thân. Lý do là vì điện trở có kích thước rất nhỏ. Nếu in số, độ rõ nét sẽ không đảm bảo, dễ phai theo thời gian. Ngược lại, mã màu có độ bền cao, dễ nhận biết kể cả trong điều kiện ánh sáng kém hoặc khi linh kiện đã cũ.

Bảng vòng màu điện trở không chỉ giúp xác định giá trị điện trở mà còn cho biết chuẩn sai số, hệ số nhân, thậm chí độ ổn định nhiệt đối với một số dòng đặc biệt. Nhờ đó, kỹ thuật viên có thể thay thế linh kiện một cách chính xác, tránh việc gắn nhầm dẫn đến cháy nổ hoặc làm mạch hoạt động sai.

Trong các loại bảng màu thì bảng màu điện trở 4 vạch là dạng được áp dụng phổ biến nhất hiện nay, đặc biệt trong các mạch điện đơn giản, đồ án sinh viên và thiết bị điện thông dụng.

2.  Ý nghĩa của từng màu trong bảng vòng màu điện trở

Để tránh nhớ nhầm, bạn cần nắm được ý nghĩa chung của các màu. Thực tế, bảng vòng màu điện trở được tiêu chuẩn hóa quốc tế, nên kỹ thuật viên ở bất kỳ đâu cũng đọc theo một cách giống nhau.

Trước khi đi vào từng loại vạch, hãy nhớ nguyên tắc chung:

• Các màu từ đen đến trắng đại diện cho số từ 0 tới 9.
• Một số màu đặc biệt như vàng, tím, xám đại diện cho hệ số nhân rất lớn.
• Các màu vàng kim, bạc thường dùng cho sai số.

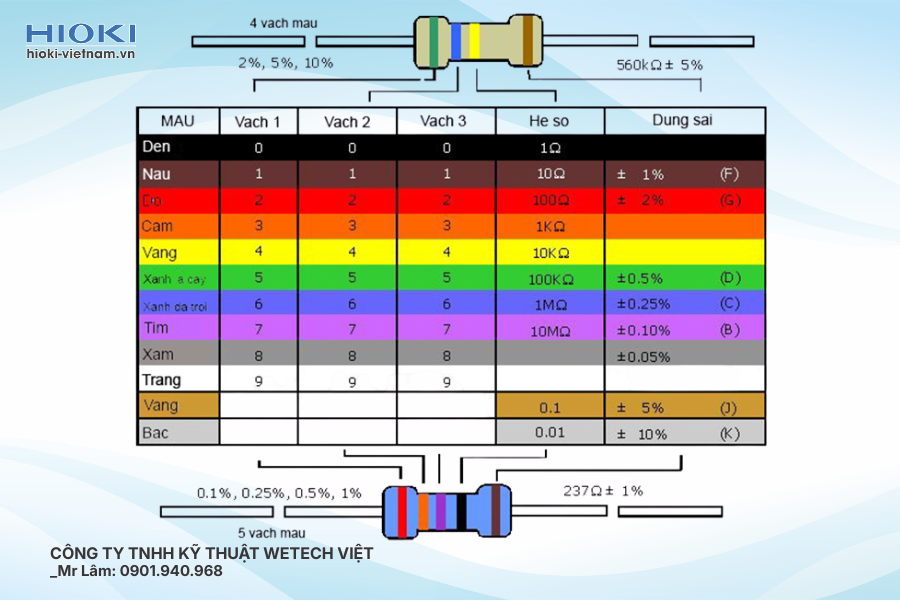

Bảng quy đổi nhanh từ màu sắc sang số:

Bảng này là nền tảng. Chỉ cần nhớ thứ tự màu, bạn có thể đọc bất kỳ điện trở nào, kể cả 4 vạch, 5 vạch hay 6 vạch.

3. Cách đọc bảng vòng màu điện trở theo từng loại vạch

Cách đọc giá trị điện trở dựa trên số vạch màu là phần quan trọng nhất. Mỗi loại điện trở sẽ có cách tính hơi khác nhau, nhưng nguyên tắc vẫn dựa trên ba yếu tố: hai giá trị số đầu, hệ số nhân, sai số. Cùng tìm hiểu 2 loại phổ biến sau đây:

3.1 Điện trở 4 vạch (loại phổ biến nhất)

Đây là loại mà người mới gặp nhiều nhất, và cũng là nơi xuất hiện key phụ bảng màu điện trở 4 vạch đúng theo brief.

Cách đọc:

• Vạch 1: Giá trị số thứ nhất.
• Vạch 2: Giá trị số thứ hai.
• Vạch 3: Hệ số nhân.
• Vạch 4: Sai số.

Ví dụ: Điện trở có màu Đỏ, Tím, Vàng, Vàng kim

• Đỏ = 2
• Tím = 7
• Vàng (hệ số nhân) = x10.000
• Vàng kim = ±5%

Giá trị: 27 x 10.000 = 270.000 Ω = 270 kΩ (±5%)

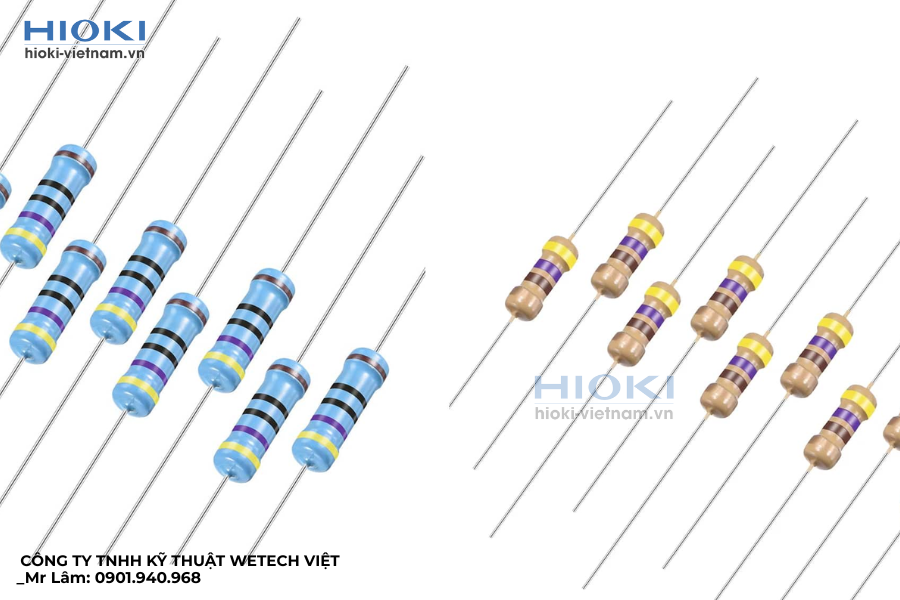

3.1 Điện trở 5 vạch: dành cho độ chính xác cao

Điện trở 5 vạch thường dùng trong các thiết bị yêu cầu độ chính xác cao hơn. Cách đọc cũng khác một chút:

• Vạch 1 đến 3: Ba chữ số đầu.
• Vạch 4: Hệ số nhân.
• Vạch 5: Sai số.

Nhờ thêm một chữ số, điện trở 5 vạch có thể hiển thị giá trị rất chi tiết và ít sai số, phù hợp thiết kế mạch công nghiệp hoặc mạch đo lường.

4. Mẹo ghi nhớ bảng vòng màu điện trở nhanh và dễ nhất

Đọc mã màu lần đầu có thể hơi rối, nhưng có vài mẹo giúp nhớ nhanh hơn rất nhiều như:

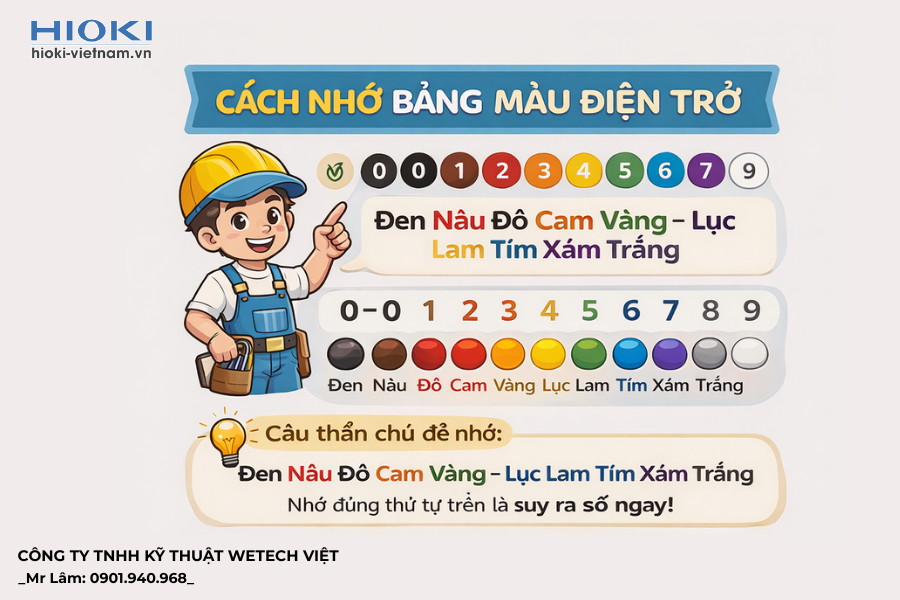

• Ghi nhớ theo câu thần chú: “Đen Nâu Đỏ Cam Vàng – Lục Lam Tím Xám Trắng”. Đây là mẹo nhớ màu được kỹ thuật viên lâu năm thường xuyên truyền tai nhau sử dụng. Chỉ cần đọc nhiều lần, bạn sẽ nhớ số tương ứng rất nhanh mà không cần mở bảng tra.
• Phân biệt hướng dọc: Điện trở luôn có vạch sai số nằm xa hơn hoặc có màu vàng kim hoặc bạc, đây là dấu hiệu để biết đâu là vạch cuối, từ đó bạn đọc từ chiều ngược lại. Nếu không có vạch sai số, hãy nhìn vạch nào cách mép xa hơn: đó là vạch cuối.

Có thể nói bảng vòng màu điện trở là công cụ giúp kỹ thuật viên xác định giá trị điện trở nhanh chóng, chính xác và thống nhất theo tiêu chuẩn quốc tế. Dù bạn là người mới học điện tử hay đang sửa chữa thiết bị thực tế, việc hiểu và ghi nhớ mã màu sẽ giúp thao tác nhanh hơn và tránh lỗi chọn sai linh kiện. Chỉ cần nắm nguyên tắc chung, hiểu từng loại vạch và áp dụng thêm các mẹo ghi nhớ đơn giản, bạn có thể đọc được mọi điện trở trong vài giây.
