Các loại điện trở phổ biến trong mạch điện hiện nay

Trong hầu hết các mạch điện và mạch điện tử, điện trở là linh kiện cơ bản nhưng đóng vai trò rất quan trọng. Việc hiểu rõ các loại điện trở giúp người học điện, điện tử, thợ sửa chữa và kỹ thuật viên lựa chọn đúng linh kiện, tránh sai sót khi lắp ráp hoặc thay thế. Vậy điện trở là gì, có những loại điện trở nào và cách nhận biết chúng ra sao trong thực tế? Nội dung dưới đây sẽ làm rõ từng vấn đề theo cách ngắn gọn, dễ áp dụng.

Điện trở là gì?

Điện trở là linh kiện điện tử có chức năng cản trở dòng điện chạy qua mạch. Giá trị điện trở quyết định mức dòng điện cho phép đi qua một nhánh mạch, từ đó giúp bảo vệ linh kiện, phân chia điện áp và kiểm soát hoạt động của toàn bộ hệ thống.

Trong mạch điện, điện trở được sử dụng để:

• Hạn dòng, bảo vệ linh kiện phía sau

• Chia điện áp theo yêu cầu thiết kế

• Ổn định tín hiệu trong mạch điện tử

• Tạo tải giả trong quá trình kiểm tra

Giá trị điện trở được đo bằng đơn vị Ohm (Ω) và có thể cố định hoặc thay đổi tùy loại.

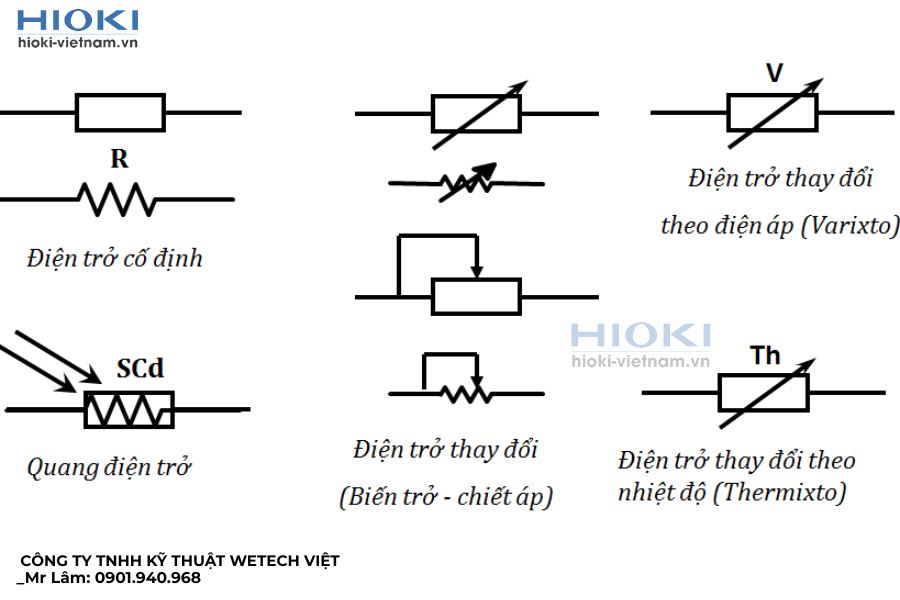

Ký hiệu điện trở trong sơ đồ mạch

Trong sơ đồ mạch điện tử, điện trở thường được ký hiệu bằng chữ R kèm số thứ tự để dễ định danh linh kiện (ví dụ: R1, R2, R15…). Bên cạnh ký hiệu thường có giá trị điện trở và đôi khi có thêm công suất hoặc sai số.

Hai kiểu ký hiệu điện trở phổ biến

• Kiểu zigzag (răng cưa): thường gặp trong tài liệu theo chuẩn Mỹ.
• Kiểu hình chữ nhật: thường gặp theo chuẩn châu Âu/IEC.

Dù hình vẽ khác nhau, ý nghĩa đều là điện trở.

Cách ghi giá trị điện trở trên sơ đồ

• Ω: Ohm (ví dụ: 220Ω)
• k: kilo-ohm (ví dụ: 4.7k = 4,7 kΩ)
• M: mega-ohm (ví dụ: 1M = 1 MΩ)

Lưu ý cách viết hay gặp:

• 4R7 = 4,7 Ω
• R10 = 0,10 Ω
• 0R0 = 0 Ω (điện trở cầu nối)

Nguyên lý hoạt động của điện trở

Điện trở có tác dụng hạn chế dòng điện và tạo sụt áp trong mạch. Theo định luật Ohm, điện áp trên điện trở tỉ lệ thuận với dòng điện chạy qua nó, với hệ số tỉ lệ là giá trị điện trở:

V = I × R (suy ra I = V / R)

Ví dụ: Điện trở 400 Ω mắc vào nguồn DC 14 V
=> I = 14 / 400 = 0,035 A (35 mA).

Khi có dòng điện chạy qua, điện trở tiêu tán công suất và tỏa nhiệt (tính nhanh: P = V² / R hoặc P = I²R), nên cần chọn đúng công suất (W) để tránh quá nóng/cháy.

Trong mạch xoay chiều, nếu mạch có thêm tụ (C) hoặc cuộn cảm (L) thì quan hệ V- I có thể bị ảnh hưởng theo tần số (khi đó thường xét trở kháng Z thay vì chỉ R).

Phân loại các loại điện trở theo cấu tạo và chức năng

Trong thực tế, các loại điện trở được phân loại dựa trên cách hoạt động và khả năng thay đổi giá trị.

Điện trở cố định

Điện trở cố định là loại có giá trị không thay đổi trong suốt quá trình sử dụng. Đây là nhóm điện trở phổ biến nhất, xuất hiện trong hầu hết các mạch điện tử.

Các dạng thường gặp gồm:

• Điện trở than
• Điện trở màng kim loại
• Điện trở dây quấn

Loại này thường được dùng để hạn dòng, chia áp và định hình tín hiệu trong mạch.

Điện trở biến đổi (biến trở)

Điện trở biến đổi cho phép người dùng điều chỉnh giá trị điện trở theo nhu cầu. Loại này thường được sử dụng khi cần tinh chỉnh tín hiệu hoặc mức điện áp.

Một số dạng phổ biến:

• Biến trở xoay
• Chiết áp
• Volume trong thiết bị âm thanh

Trong thực tế, biến trở được dùng để điều chỉnh âm lượng, độ sáng hoặc tốc độ động cơ nhỏ.

Điện trở phụ thuộc điều kiện môi trường

Đây là nhóm điện trở có giá trị thay đổi theo yếu tố bên ngoài như nhiệt độ, ánh sáng hoặc điện áp.

Các loại thường gặp gồm:

• Điện trở nhiệt (NTC, PTC): thay đổi theo nhiệt độ
• Quang trở (LDR): thay đổi theo cường độ ánh sáng
• Điện trở phụ thuộc điện áp (VDR): bảo vệ mạch khi điện áp tăng đột ngột

Nhóm này thường được sử dụng trong mạch bảo vệ, cảm biến và điều khiển tự động.

Điện trở theo công suất sử dụng

Ngoài chức năng, các loại điện trở còn được phân biệt theo công suất chịu tải, thường gặp các mức:

• 1/8W, 1/4W, 1/2W cho mạch điện tử nhỏ
• 1W, 2W, 5W cho mạch công suất
• Điện trở công suất lớn dùng trong mạch tải, mạch xả

Việc chọn sai công suất điện trở có thể gây nóng, cháy hoặc làm sai lệch hoạt động của mạch.

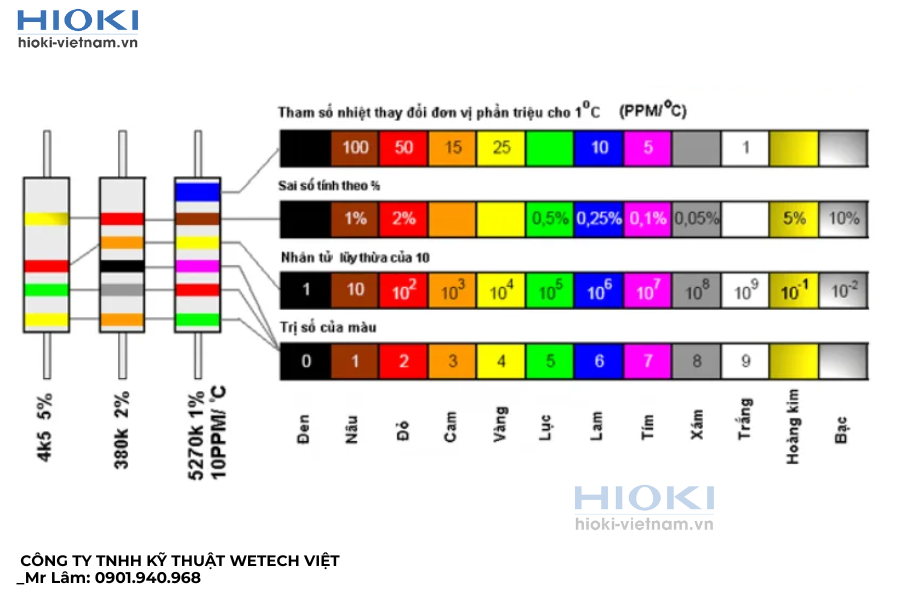

Bảng vòng màu điện trở và cách đọc giá trị

Ý nghĩa các vòng màu cơ bản:

• Vòng 1 – 2: chữ số có nghĩa
• Vòng 3: hệ số nhân
• Vòng 4: sai số

Ví dụ: nâu – đen – đỏ – nhũ vàng (gold)

• Nâu = 1, Đen = 0 => ghép lại thành “10”
• Đỏ = nhân 100 => lấy 10 × 100 = 1000 Ω (1 kΩ)

Kết quả: 1 kΩ (±5%) (vì nhũ vàng = sai số ±5%)

Việc đọc đúng bảng vòng màu giúp tránh lắp nhầm linh kiện, đặc biệt khi sửa chữa hoặc thay thế điện trở trong mạch cũ.

Xem thêm chi tiết: Hướng dẫn cách đọc giá trị bảng vòng màu điện trở chính xác

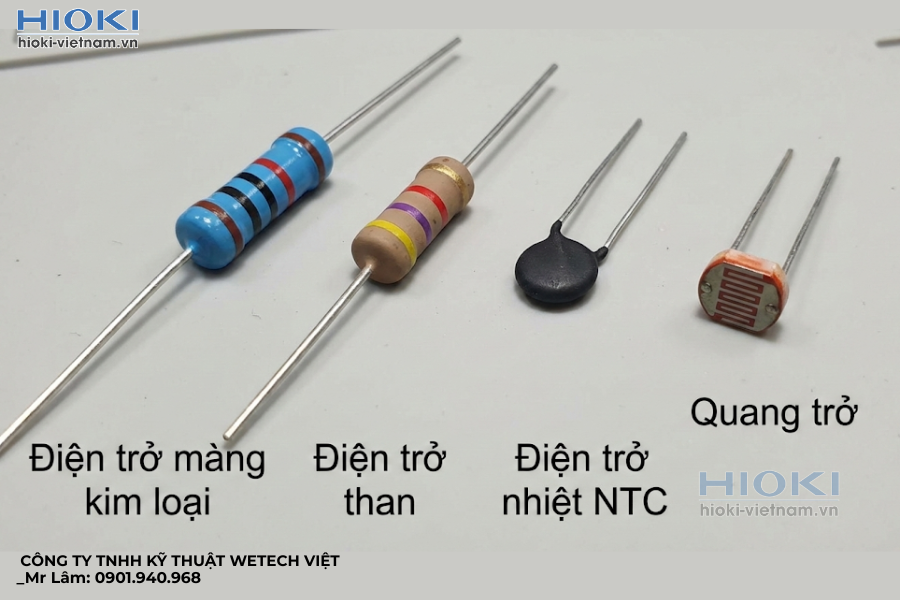

Các loại điện trở được sử dụng nhiều nhất trong thực tế

Trong ứng dụng thực tế, một số loại điện trở xuất hiện thường xuyên hơn cả:

• Điện trở màng kim loại: ổn định, sai số thấp
• Điện trở than: giá rẻ, dễ thay thế
• Điện trở nhiệt NTC: bảo vệ mạch nguồn
• Quang trở: điều khiển đèn tự động

Việc lựa chọn đúng loại điện trở phụ thuộc vào mục đích sử dụng, môi trường làm việc và yêu cầu kỹ thuật của mạch.

Tóm lại, các loại điện trở không chỉ khác nhau về hình dạng mà còn khác về chức năng như giới hạn dòng, chia áp, cảm biến nhiệt/ánh sáng và điều chỉnh tín hiệu trong mạch. Khi lựa chọn, bạn nên ưu tiên đúng giá trị (Ω), sai số (%), công suất (W) và đúng loại (cắm chân hay SMD) để mạch hoạt động ổn định và bền hơn. Hy vọng bài viết giúp bạn nhận biết nhanh và chọn điện trở chính xác cho từng nhu cầu thực tế.
