Cách đo điện trở chống sét đúng kỹ thuật và đạt tiêu chuẩn

Hệ thống chống sét chỉ phát huy hiệu quả khi điện trở nối đất đạt giá trị cho phép, vì vậy cách đo điện trở chống sét đúng kỹ thuật là bước bắt buộc. Nếu điện trở quá cao, dòng sét hoặc dòng rò khó tản nhanh xuống đất, làm tăng nguy cơ hư hỏng thiết bị và mất an toàn. Cùng Hioki tìm hiểu phương pháp đo điện trở chống sét trong bài viết này.

1. Điện trở chống sét là gì và vì sao cần đo?

Điện trở chống sét là giá trị điện trở của hệ thống tiếp địa dùng để dẫn dòng sét và dòng điện sự cố xuống đất. Giá trị này phản ánh khả năng tản điện của hệ thống cọc tiếp địa và đất xung quanh.

Việc nắm được cách đo điện trở chống sét nhằm:

• Kiểm tra hiệu quả tản dòng sét của hệ thống
• Đánh giá mức độ an toàn cho công trình và con người
• Phát hiện sớm hệ thống tiếp địa xuống cấp hoặc thi công không đạt

Nếu chúng ta không đo kiểm định kỳ, hệ thống chống sét có thể mất tác dụng dù vẫn còn tồn tại về mặt hình thức.

2. Các cách đo điện trở chống sét phổ biến hiện nay

Tùy theo cấu trúc hệ thống, điều kiện công trình và yêu cầu kỹ thuật, việc đo điện trở chống sét có thể được thực hiện bằng nhiều phương pháp khác nhau. Dưới đây là các cách đo điện trở chống sét được áp dụng phổ biến trong thực tế.

2.1 Đo điện trở chống sét bằng phương pháp 3 cực

Phương pháp 3 cực là cách đo điện trở chống sét được sử dụng rộng rãi nhờ độ chính xác cao và phù hợp với hầu hết các công trình.

Bước 1: Chuẩn bị trước khi đo

• Ngắt kết nối hệ thống tiếp địa khỏi thiết bị cần bảo vệ (nếu có thể)
• Chuẩn bị máy đo điện trở đất, dây đo và cọc phụ trợ
• Chọn khu vực đất đủ rộng, tránh kim loại ngầm

Bước 2: Đóng cọc phụ trợ

• Đóng cọc dòng (C) cách cọc tiếp địa chính một khoảng từ 20–40 m
• Đóng cọc áp (P) nằm giữa cọc chính và cọc dòng, thường ở vị trí 5–10 m

Khoảng cách chính xác có thể điều chỉnh tùy điều kiện thực tế để giảm sai số.

Bước 3: Kết nối dây đo

• Dây xanh nối với cọc tiếp địa chính
• Dây vàng nối với cọc áp
• Dây đỏ nối với cọc dòng

Đảm bảo các mối nối chắc chắn và tiếp xúc tốt với đất.

Bước 4: Tiến hành đo

• Khởi động máy đo
• Thực hiện phép đo và đọc giá trị hiển thị
• Có thể đo lặp lại với cọc áp dịch chuyển nhẹ để kiểm tra độ ổn định của kết quả

Giá trị hiển thị chính là điện trở chống sét của hệ thống.

Trên thực tế, phương pháp 3 cực cũng chính là cách đo điện trở tiếp địa được áp dụng phổ biến nhất hiện nay nhờ độ chính xác cao và dễ triển khai tại hiện trường.

Xem thêm: Top 5 đồng hồ đo tụ điện chính xác, phổ biến nhất hiện nay

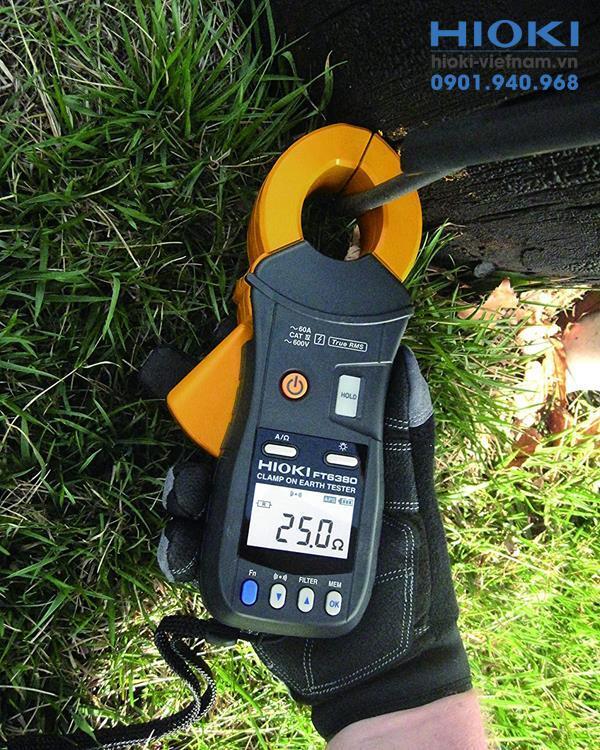

2.2 Cách đo điện trở chống sét bằng ampe kìm

Trong một số trường hợp, hệ thống tiếp địa không thể ngắt kết nối hoặc không có điều kiện đóng cọc phụ trợ, người dùng có thể sử dụng ampe kìm đo điện trở đất.

Các bước đo bằng ampe kìm:

• Kẹp ampe kìm vào dây tiếp địa cần đo
• Khởi động thiết bị và thực hiện phép đo
• Đọc giá trị điện trở hiển thị trên màn hình

Phương pháp này nhanh, thuận tiện, nhưng chỉ áp dụng cho hệ thống tiếp địa có nhiều đường nối song song tạo thành mạch vòng kín.

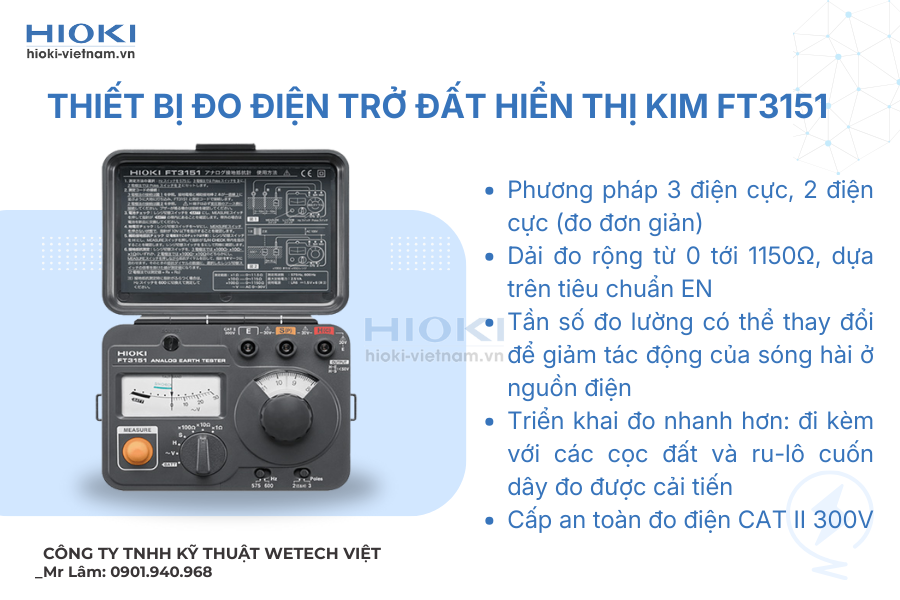

2.3 Đo điện trở chống sét bằng máy đo chuyên dụng

Trong thực tế, việc đo điện trở chống sét thường được thực hiện bằng máy đo chuyên dụng để đảm bảo độ chính xác cao và an toàn. Các thiết bị đo của Hioki thường được sử dụng trong kiểm tra hiện trường nhờ độ ổn định và khả năng đo tin cậy.

Quy trình đo cơ bản gồm:

• Kiểm tra pin và tình trạng thiết bị
• Kiểm tra điện áp đất trước khi đo
• Thực hiện phép đo theo phương pháp phù hợp
• Ghi nhận và đánh giá kết quả

3. Tiêu chuẩn đo điện trở chống sét cần đạt

Khi đo xong, kết quả cần được đối chiếu với tiêu chuẩn đo điện trở chống sét hiện hành. Một số giá trị tham khảo phổ biến:

• Công trình dân dụng: ≤ 10 Ω
• Công trình công nghiệp, trạm điện: ≤ 4 Ω
• Công trình đặc biệt (trạm viễn thông, trung tâm dữ liệu): ≤ 1-2 Ω

Giá trị cụ thể có thể thay đổi tùy theo tiêu chuẩn áp dụng và yêu cầu kỹ thuật của từng công trình.

Việc nắm rõ cách đo điện trở chống sét và thực hiện đúng quy trình giúp đánh giá chính xác hiệu quả của hệ thống tiếp địa, từ đó đảm bảo an toàn cho công trình và con người. Tùy điều kiện thực tế, người dùng có thể áp dụng phương pháp 3 cực, đo bằng ampe kìm hoặc sử dụng máy đo chuyên dụng để đạt kết quả đáng tin cậy.
