Cách đo điện trở bằng đồng hồ điện tử đúng kỹ thuật

Trong quá trình kiểm tra và bảo trì hệ thống điện, đo điện trở là thao tác cơ bản nhưng có ảnh hưởng trực tiếp đến độ an toàn và độ chính xác của toàn bộ quá trình đánh giá. Việc nắm vững cách đo điện trở bằng đồng hồ điện tử giúp bạn nhanh chóng xác định tình trạng linh kiện, dây dẫn hoặc hệ thống nối đất mà không cần các thiết bị đo phức tạp.

Điện trở là gì và vì sao cần đo điện trở?

Điện trở là đại lượng đặc trưng cho mức độ cản trở dòng điện của vật dẫn. Trong hệ thống điện, giá trị điện trở bất thường có thể là dấu hiệu của:

• Linh kiện bị hỏng hoặc suy giảm chất lượng

• Dây dẫn bị đứt ngầm, oxy hóa hoặc tiếp xúc kém

• Hệ thống nối đất hoạt động không hiệu quả

Đo điện trở giúp phát hiện sớm các vấn đề này trước khi chúng gây ra sự cố nghiêm trọng như quá nhiệt, rò điện hoặc mất an toàn cho người sử dụng.

Khi đo điện trở, đồng hồ đo điện trở điện tử sẽ cấp một dòng điện rất nhỏ vào đối tượng cần đo và đo điện áp rơi trên đó. Từ hai giá trị này, thiết bị tính toán và hiển thị giá trị điện trở theo định luật Ohm.

Chính vì nguyên lý này, điều kiện bắt buộc khi đo điện trở là mạch điện phải được ngắt hoàn toàn nguồn điện. Nếu đo khi mạch đang có điện, kết quả sẽ sai lệch và có thể làm hỏng thiết bị đo.

Cách đo điện trở bằng đồng hồ điện tử đúng kỹ thuật

Để đảm bảo kết quả đo chính xác và an toàn, người dùng nên thực hiện theo các bước sau.

Bước 1: Ngắt nguồn điện hoàn toàn

Trước khi đo, cần đảm bảo mạch điện hoặc thiết bị đã được ngắt điện. Đây là yêu cầu bắt buộc khi đo điện trở bằng đồng hồ điện tử.

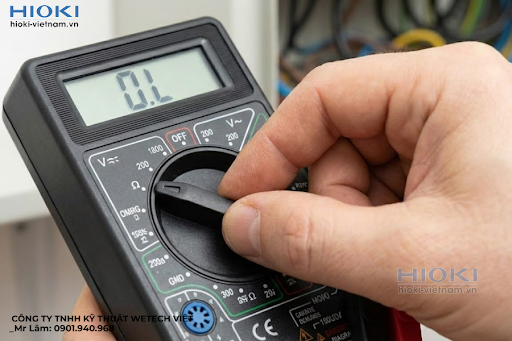

Bước 2: Chuyển đồng hồ về thang đo điện trở

Xoay núm chọn chức năng về ký hiệu Ω. Với đồng hồ tự động thang đo, thiết bị sẽ tự chọn dải phù hợp. Với đồng hồ chỉnh tay, nên chọn thang đo lớn trước, sau đó giảm dần để có kết quả chính xác hơn.

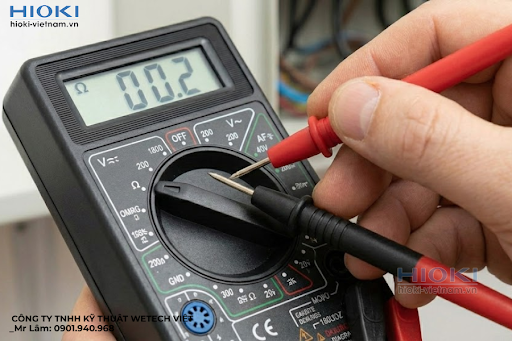

Bước 3: Kiểm tra que đo

Chập hai que đo lại với nhau để kiểm tra:

• Giá trị hiển thị gần bằng 0 Ω: đồng hồ hoạt động bình thường
• Không hiển thị hoặc sai lệch lớn: cần kiểm tra pin hoặc que đo

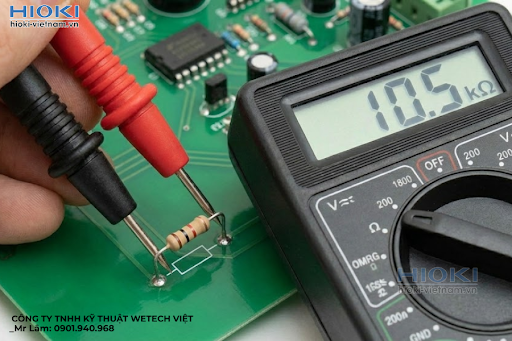

Bước 4: Tiến hành đo điện trở

Đặt hai que đo vào hai đầu của linh kiện, dây dẫn hoặc điểm cần kiểm tra. Giữ que đo ổn định để tránh dao động kết quả.

Mẹo giúp bạn đo điện trở chính xác hơn:

• Nếu đo điện trở đang nằm trên mạch, kết quả có thể thấp hơn thực tế do có các nhánh song song. Trường hợp cần chính xác, nên nhấc 1 chân điện trở rồi đo lại.
• Với mạch có tụ, hãy xả tụ trước khi đo để tránh số đo dao động.

Bước 5: Đọc và đánh giá kết quả

So sánh giá trị đo được với giá trị danh định:

• Giá trị phù hợp: linh kiện hoặc dây dẫn hoạt động bình thường
• Giá trị quá cao hoặc vô hạn: có thể bị đứt mạch
• Giá trị quá thấp: có khả năng chập hoặc rò

Phân biệt giữa đo điện trở thông thường với đo điện trở cách điện và điện trở tiếp địa

Đo điện trở bằng đồng hồ điện tử thường áp dụng cho linh kiện, dây dẫn hoặc các mạch điện nhỏ nhằm kiểm tra giá trị điện trở và xác định tình trạng đứt mạch. Trong trường hợp này, điện áp thử của thiết bị khá thấp nên phù hợp cho các phép đo trong phạm vi điện tử cơ bản.

Tuy nhiên, khi đo điện trở cách điện, mục tiêu không còn là đo giá trị điện trở của linh kiện mà là đánh giá khả năng cách ly giữa phần mang điện và phần vỏ hoặc giữa các dây dẫn với nhau. Phép đo này thường sử dụng điện áp thử cao hơn (250V, 500V hoặc 1000V DC) để phát hiện dòng rò tiềm ẩn trong lớp cách điện của dây dẫn, động cơ hoặc thiết bị điện. Vì vậy, việc đo điện trở cách điện cần sử dụng thiết bị chuyên dụng thay vì đồng hồ vạn năng thông thường.

Ngoài ra, khi kiểm tra hệ thống nối đất, phép đo trở nên phức tạp hơn. Cách đo điện trở tiếp địa yêu cầu các phương pháp chuyên dụng và thiết bị riêng, do giá trị điện trở đất chịu ảnh hưởng lớn từ môi trường, độ ẩm và cấu trúc hệ thống. Trong trường hợp này, người dùng cần sử dụng đồng hồ đo điện trở đất thay vì đồng hồ điện tử thông thường để đảm bảo độ chính xác và đáp ứng tiêu chuẩn an toàn.

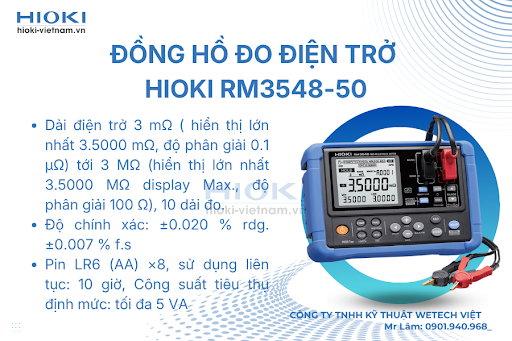

Các dòng đồng hồ đo điện trở của Hioki như Hioki RM3548-50 là dòng thiết bị có thể có hiệu chỉnh nhiệt độ. Tính năng này giúp cho RM3548 có khả năng kiểm tra linh kiện tốc độ cao trên dây chuyền sản xuất với độ chính xác cao, khả năng thực hiện đo điện trở với độ chính xác cao với mức đo điện trở từ micro ohms đến megaohms.

Câu hỏi thường gặp (FAQ):

1. Đo điện trở khi linh kiện còn gắn trên mạch có chính xác không?

Không luôn chính xác, vì các nhánh linh kiện mắc song song có thể làm số đo thấp hơn thực tế; cần đo chuẩn hơn thì nên nhấc 1 chân điện trở rồi đo lại.

2. Đồng hồ điện tử có đo được điện trở tiếp địa (điện trở đất) không?
   Thường không phù hợp để đo đúng điện trở tiếp địa; phép đo này cần máy đo điện trở đất (earth tester) và phương pháp đo chuyên dụng để cho kết quả tin cậy.

Nắm rõ cách đo điện trở bằng đồng hồ điện tử giúp người dùng kiểm tra nhanh tình trạng linh kiện và hệ thống điện, từ đó phát hiện sớm các bất thường và giảm thiểu rủi ro. Tuy nhiên, cần phân biệt rõ giữa đo điện trở thông thường và đo điện trở tiếp địa để lựa chọn đúng thiết bị và phương pháp đo, tránh nhầm lẫn và sai lệch kết quả.
