Cách đo điện trở tiếp địa và những lưu ý an toàn khi đo

Bạn có thể kiểm tra khả năng tản điện của hệ thống nối đất và sớm phát hiện nguy cơ mất an toàn bằng cách đo điện trở tiếp địa đúng kỹ thuật. Trong bài viết này, Hioki sẽ hướng dẫn quy trình đo cơ bản, các mốc giá trị cần lưu ý và những nguyên tắc an toàn quan trọng để tránh điện giật và sai số khi thao tác.

1. Vì sao hệ thống tiếp địa cần được đo kiểm định kỳ?

Hệ thống tiếp địa không phải là một cấu trúc ổn định vĩnh viễn. Các yếu tố môi trường như độ ẩm đất, thành phần muối khoáng, nhiệt độ và sự ăn mòn kim loại đều có thể làm tăng điện trở theo thời gian.

Ngay cả khi điện trở tiếp địa đạt yêu cầu tại thời điểm lắp đặt, sau một thời gian vận hành:

• Cọc tiếp địa có thể bị ăn mòn
• Mối nối bị oxy hóa, lỏng tiếp xúc
• Đất xung quanh cọc bị khô hoặc thay đổi cấu trúc

Việc nắm được cách đo điện trở tiếp địa định kỳ giúp phát hiện sớm sự gia tăng điện trở. Trong thực tế, nếu giá trị đo tăng hơn khoảng 20% so với lần kiểm tra trước, hệ thống cần được kiểm tra lại và có biện pháp cải tạo như bổ sung cọc hoặc cải thiện liên kết.

2. Những yếu tố quyết định điện trở của hệ thống nối đất

Để hiểu rõ kết quả đo, cần nắm được các yếu tố ảnh hưởng trực tiếp đến điện trở tiếp địa.

2.1 Độ sâu của cọc tiếp địa

Cọc được đóng càng sâu xuống lòng đất thì khả năng tiếp xúc với lớp đất ổn định càng cao. Ở các tầng đất sâu, độ ẩm và điện trở suất thường ít biến động hơn so với lớp đất bề mặt. Do đó, tăng chiều sâu cọc là một trong những cách hiệu quả để giảm điện trở tiếp địa, dù không phải lúc nào cũng khả thi ở khu vực có nền đá cứng.

2.2 Số lượng và khoảng cách giữa các cọc

Sử dụng nhiều cọc nối đất song song giúp mở rộng vùng tiếp xúc với đất. Tuy nhiên, các cọc cần được bố trí với khoảng cách phù hợp. Nếu đặt quá gần nhau, vùng ảnh hưởng sẽ chồng lấn và điện trở không giảm đáng kể.

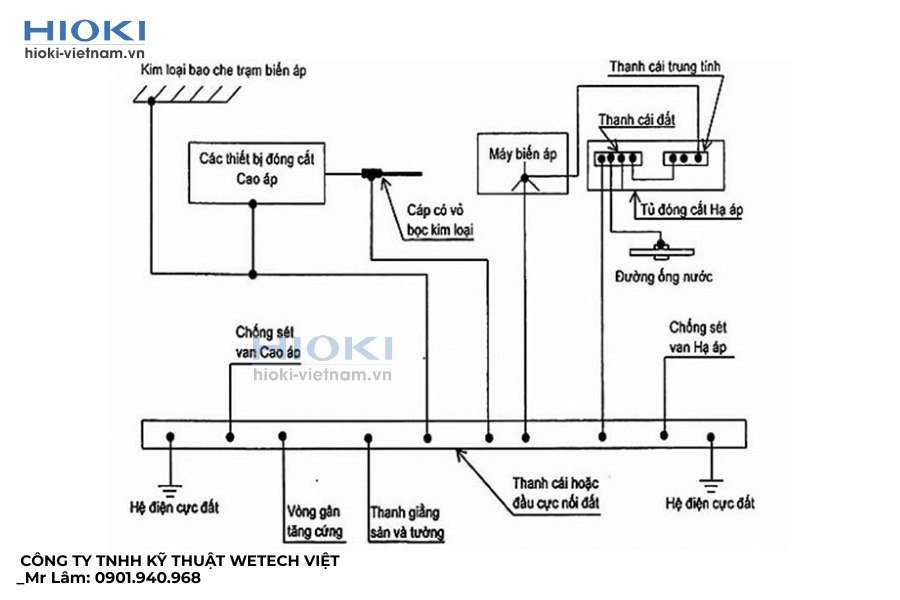

2.3 Cấu trúc hệ thống nối đất

Hệ thống nối đất có thể là dạng đơn cọc hoặc dạng lưới, vòng, nhiều cọc liên kết. Các hệ thống phức tạp thường được áp dụng cho trạm điện, trung tâm dữ liệu hoặc tháp viễn thông nhằm đảm bảo điện trở thấp và ổn định lâu dài.

Xem thêm: Đồng hồ đo điện trở đất: Công cụ kiểm tra an toàn không thể thiếu

3. Khi nào cần đo điện trở tiếp địa cho công trình?

Việc đo điện trở tiếp địa không chỉ thực hiện một lần duy nhất. Trên thực tế, cần tiến hành đo trong các trường hợp sau:

• Trước khi nghiệm thu công trình mới
• Sau khi cải tạo, mở rộng hệ thống điện
• Kiểm tra định kỳ hằng năm
• Sau các sự cố như sét đánh, ngập nước hoặc đào xới nền đất

Thực hiện cách đo điện trở tiếp địa đúng thời điểm giúp đảm bảo hệ thống luôn đáp ứng yêu cầu an toàn.

4. Cách đo điện trở tiếp địa

Tùy vào điều kiện công trình và môi trường đo, có thể lựa chọn phương pháp đo phù hợp.

4.1 Đo tiếp địa khi có đủ không gian đóng cọc

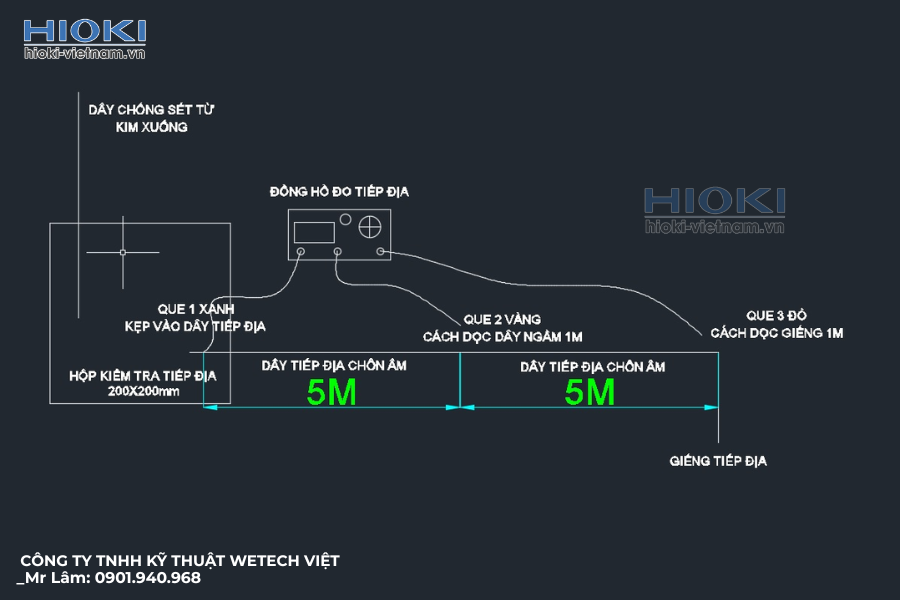

Trong các khu vực có diện tích đất trống, phương pháp đo truyền thống với cọc phụ trợ thường được áp dụng. Phương pháp này cho kết quả chính xác và phù hợp để kiểm tra điện trở của từng hệ thống nối đất riêng lẻ. Việc sử dụng máy đo điện trở tiếp địa chuyên dụng giúp đảm bảo độ tin cậy của phép đo.

4.2 Đo tiếp địa trong khu vực đô thị, nền bê tông

Ở khu vực nhà máy, tòa nhà hoặc khu dân cư đông đúc, việc đóng cọc phụ trợ thường gặp nhiều hạn chế. Khi đó, ampe kìm đo điện trở đất là giải pháp phù hợp nhờ khả năng đo nhanh mà không cần ngắt hệ thống. Phương pháp này chỉ áp dụng hiệu quả khi hệ thống tiếp địa có nhiều đường nối song song tạo thành mạch vòng.

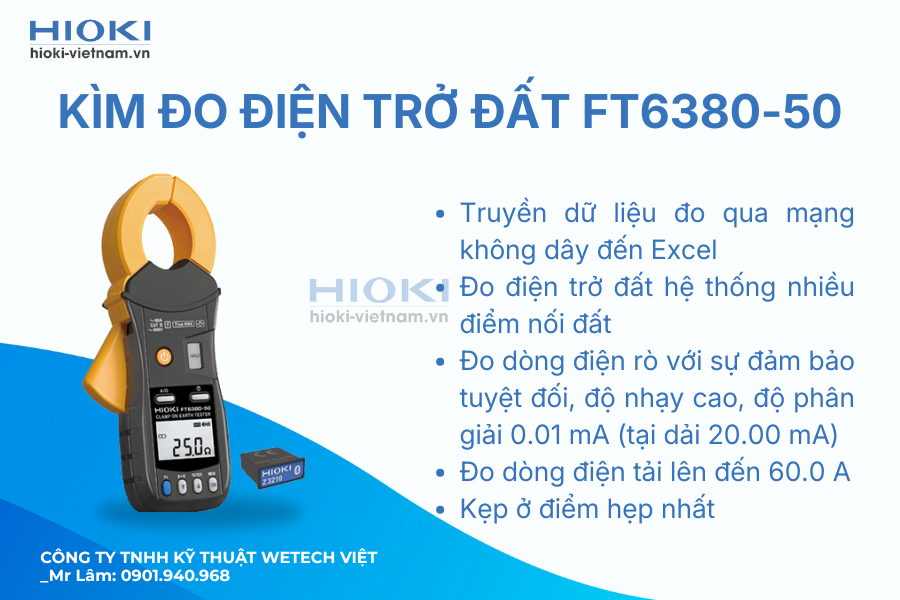

Tiêu biểu cho nhóm thiết bị này là kìm đo điện trở đất FT6380-50 của Hioki. Thiết bị cho phép đo điện trở đất đơn giản bằng cách kẹp trực tiếp quanh dây tiếp địa, không cần sử dụng cọc phụ trợ và không làm gián đoạn hoạt động của hệ thống. Giải pháp này đặc biệt hiệu quả trong công tác kiểm tra định kỳ tại các tòa nhà, trạm kỹ thuật và khu công nghiệp.

4.3 Đo nhanh và đo định kỳ

Không phải mọi phép đo đều yêu cầu quy trình phức tạp. Với mục đích kiểm tra nhanh hoặc theo dõi xu hướng thay đổi điện trở, phương pháp đo đơn giản và nhanh sẽ giúp tiết kiệm thời gian mà vẫn đảm bảo đánh giá được tình trạng hệ thống.

Việc chọn đúng thiết bị đo giúp phép đo chính xác và an toàn hơn. Tùy mục đích sử dụng, người dùng có thể lựa chọn máy đo truyền thống hoặc ampe kìm. Các thiết bị đo của Hioki thường được sử dụng trong đo kiểm hiện trường nhờ độ ổn định cao và khả năng đáp ứng nhiều điều kiện đo khác nhau.

Tóm lại, hiểu và áp dụng đúng cách đo điện trở tiếp địa là bước quan trọng để đảm bảo hệ thống nối đất hoạt động hiệu quả trong suốt vòng đời công trình. Khi bạn đo kiểm định kỳ, lựa chọn phương pháp phù hợp và sử dụng thiết bị đo đáng tin cậy sẽ giúp nâng cao mức độ an toàn, giảm thiểu rủi ro và chi phí xử lý sự cố về sau.
