Hướng dẫn chi tiết cách đo đồng hồ điện đúng chuẩn

Việc nắm vững cách đo đồng hồ điện là kỹ năng cơ bản nhưng cực kỳ quan trọng với bất kỳ ai làm việc trong lĩnh vực điện – điện tử. Dù bạn là kỹ thuật viên, sinh viên hay người dùng gia đình, việc hiểu rõ cách vận hành và đọc các chỉ số đo sẽ giúp bạn kiểm tra nhanh tình trạng thiết bị, phát hiện lỗi điện và đảm bảo an toàn khi thao tác. Bài viết dưới đây, Hioki sẽ hướng dẫn chi tiết từng bước đo, cách sử dụng và mẹo an toàn khi dùng đồng hồ đo điện.

1. Tìm hiểu nguyên lý của đồng hồ đo điện

Trước khi bắt đầu, bạn cần hiểu đồng hồ đo điện hoạt động dựa trên nguyên tắc đo các đại lượng điện như điện áp, dòng điện và điện trở thông qua cảm biến và mạch khuếch đại. Các thiết bị hiện đại thường được thiết kế dạng điện tử, dễ sử dụng và hiển thị số rõ ràng trên màn hình LCD. Hiểu rõ các phép đo cơ bản và cách đo đồng hồ điện sẽ giúp bạn kiểm tra nhanh tình trạng thiết bị điện một cách nhanh chóng mà không cần thông qua thợ.

Điện áp (Voltage): Ký hiệu là V, giúp bạn kiểm tra mức hiệu điện thế trong mạch.

• AC (xoay chiều): sử dụng trong điện lưới gia đình.
• DC (một chiều): sử dụng cho pin, nguồn sạc, thiết bị điện tử nhỏ.

Dòng điện (Current): Ký hiệu là A, dùng để đo lượng điện tử di chuyển trong mạch. Đồng hồ có thể đo cả AC và DC, tùy theo chế độ bạn chọn.

Điện trở (Resistance): Ký hiệu Ω (ohm), cho biết mức độ cản trở dòng điện của vật liệu. Đo điện trở giúp kiểm tra dây dẫn, cuộn dây, hay phát hiện linh kiện bị hỏng.

2. Cách đo đồng hồ điện chuẩn xác theo từng chức năng

Khi đã hiểu các phép đo cơ bản, bạn có thể thực hành đo với từng đại lượng khác nhau. Dưới đây là hướng dẫn cách đo đồng hồ điện an toàn và hiệu quả.

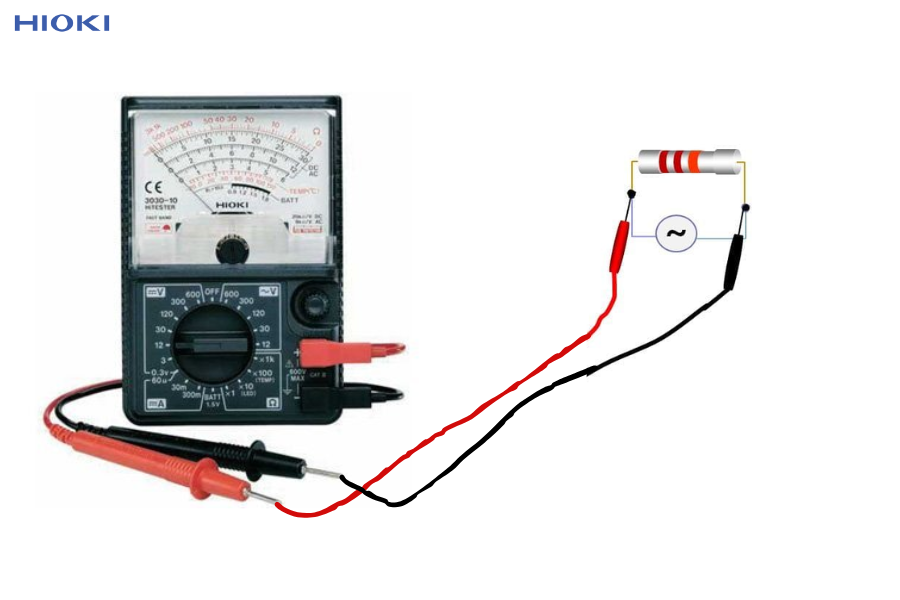

2.1. Đo điện áp AC và DC

Đo điện áp là thao tác phổ biến nhất khi sử dụng đồng hồ đo điện, giúp bạn xác định xem nguồn điện hoặc thiết bị có hoạt động ổn định hay không.

Đo điện áp một chiều (DC)

Để đo điện áp DC, bạn cần chuyển đồng hồ sang chế độ V- (DC).

1. Chọn thang đo điện áp DC phù hợp.
2. Cắm que đỏ vào cổng VΩ, que đen vào COM.
3. Đặt que đỏ lên cực dương, que đen lên cực âm của pin hoặc nguồn điện.

Kết quả điện áp sẽ hiển thị ngay trên màn hình. Ví dụ, khi đo pin 9V, nếu đồng hồ hiển thị gần 9V nghĩa là pin còn tốt.

Đo điện áp xoay chiều (AC)

1. Chọn chế độ V~ (AC).
2. Đặt hai đầu que đo vào hai lỗ của ổ cắm điện.
3. Đọc giá trị hiển thị, thông thường dao động từ 220-240V.

Khi đo điện áp AC, chỉ nên dùng một tay để cầm que đo nhằm giảm nguy cơ điện giật. Không chạm vào phần kim loại của đầu dò.

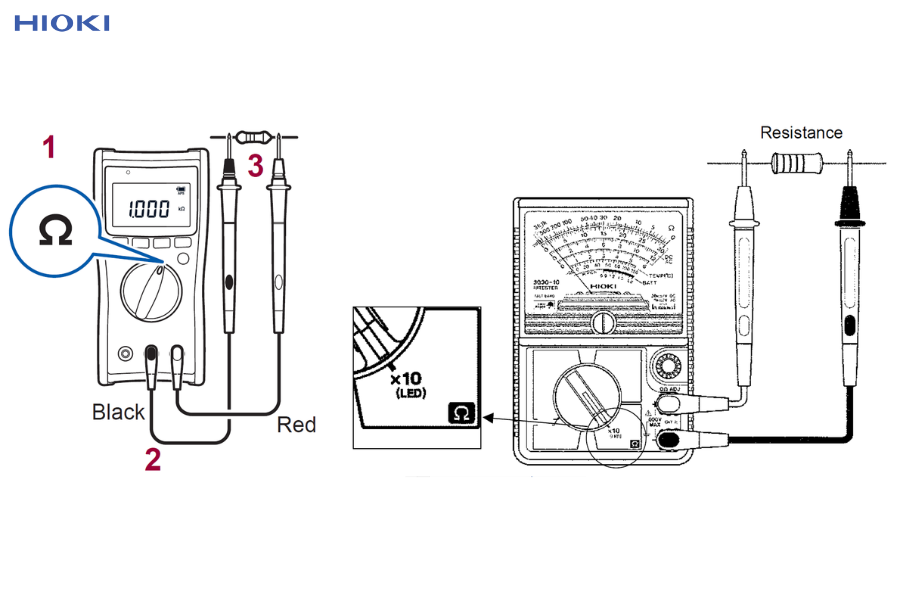

2.2. Đo điện trở

Đo điện trở giúp bạn kiểm tra tình trạng của linh kiện hoặc dây dẫn xem chúng có thông suốt hay bị đứt ngầm.

Đo điện trở theo các bước sau:

1. Chuyển đồng hồ sang chế độ Ω (Ohm).
2. Đảm bảo mạch điện không có nguồn điện.
3. Đặt hai que đo vào hai đầu linh kiện cần kiểm tra.

Nếu đồng hồ hiển thị 0 Ω hoặc phát tiếng “bíp”, mạch thông tốt. Nếu hiển thị “OL” hoặc giá trị cao bất thường, mạch đã bị đứt.

Nên đo điện trở khi linh kiện đã tháo rời khỏi mạch để tránh sai số do các đường dẫn song song.

2.3. Kiểm tra liên tục (Continuity Test)

Đây là một trong những tính năng hữu ích nhất của đồng hồ đo điện, giúp bạn kiểm tra dây dẫn, bóng đèn hoặc mạch điện có thông hay không.

Thao tác thực hiện:

1. Chọn chế độ kiểm tra liên tục (biểu tượng loa).
2. Đặt hai đầu que vào hai điểm của dây hoặc mạch.
3. Nếu đồng hồ phát ra tiếng “bíp”, nghĩa là mạch thông; ngược lại, mạch bị đứt.

Tính năng này đặc biệt tiện lợi khi bạn cần xác định nhanh vị trí đứt trong cuộn dây hoặc kiểm tra bo mạch điện tử nhỏ.

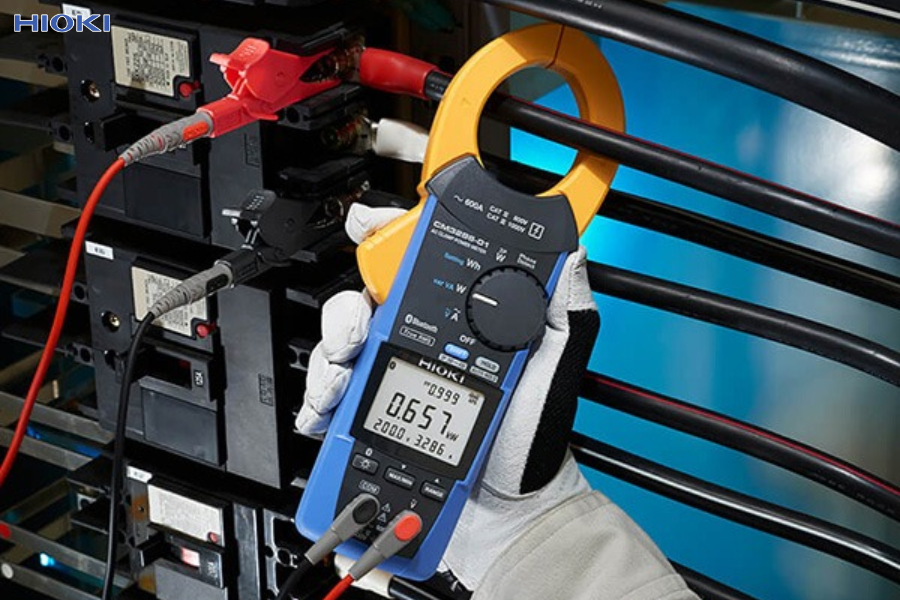

2.4. Đo dòng điện bằng kẹp ampe

Khi muốn kiểm tra mức tiêu thụ điện trong mạch mà không cần ngắt kết nối, bạn có thể dùng ampe kìm đo điện – một thiết bị kết hợp đồng hồ đo và kìm kẹp dòng tiện lợi.

Cách đo:

1. Chọn chế độ đo dòng điện A~ hoặc A– tùy loại dòng.
2. Mở kẹp và kẹp quanh một dây dẫn duy nhất.
3. Đọc giá trị dòng điện hiển thị trên màn hình.

Không kẹp cả hai dây (pha và trung tính) cùng lúc, vì dòng điện ngược chiều nhau sẽ triệt tiêu khiến đồng hồ không hiển thị kết quả.

Xem thêm: Cách đo tụ điện bằng đồng hồ vạn năng chính xác và an toàn nhất

2.5. Đo dung lượng tụ điện và kiểm tra diode

Ngoài các phép đo cơ bản, đồng hồ đo điện còn hỗ trợ kiểm tra linh kiện điện tử.

Đo dung lượng tụ điện:

1. Chuyển sang chế độ đo tụ (C-Farad).
2. Đặt hai đầu que vào cực của tụ (chú ý đúng cực dương/âm).
3. Đọc kết quả hiển thị, so sánh với thông số ghi trên thân tụ.

Nếu giá trị đo được chênh lệch quá nhiều, tụ đã yếu hoặc hỏng.

Kiểm tra diode:

1. Chọn chế độ Diode trên đồng hồ.
2. Đặt hai đầu que vào hai cực của diode.
3. Nếu đồng hồ chỉ dẫn một chiều dòng điện, diode hoạt động bình thường. Nếu dẫn cả hai chiều hoặc không dẫn, diode đã hỏng.

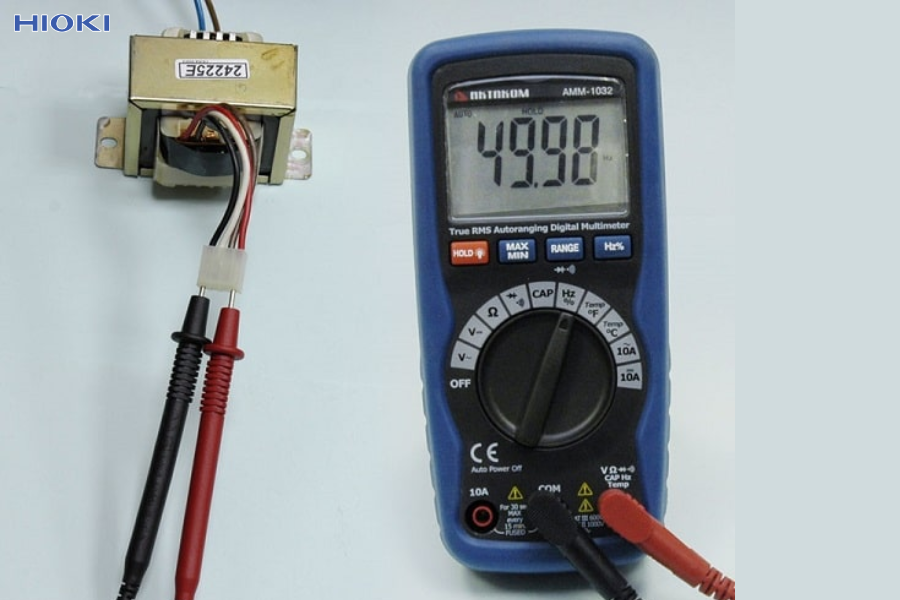

2.6. Đo tần số và chu kỳ công tác

Đây là phép đo nâng cao, dùng khi bạn cần kiểm tra hệ thống điện xoay chiều hoặc mạch xung điện tử.

Cách đo tần số (Hz):

1. Chọn chế độ Hz.
2. Đặt đầu que vào ổ điện hoặc mạch cần kiểm tra.
3. Đọc kết quả hiển thị, thông thường là 50Hz tại Việt Nam.

Cách đo chu kỳ công tác (%):

1. Chọn chế độ Duty (%).
2. Đặt đầu que vào mạch điện.
3. Đọc tỷ lệ % hiển thị. Giá trị này cho biết thời gian “ON” trong mỗi chu kỳ sóng.

Xem thêm: Ứng dụng và lợi ích của đồng hồ đo công suất tiêu thụ điện

3. Mẹo sử dụng và lưu ý an toàn khi đo điện

Trước khi tiến hành bất kỳ phép đo nào, bạn cần nắm vững hướng dẫn sử dụng đồng hồ đo điện và những nguyên tắc cơ bản để đảm bảo độ chính xác và an toàn.

Chọn phạm vi đo phù hợp: Luôn bắt đầu ở mức thang đo cao nhất rồi giảm dần để tránh hư đồng hồ. Với đồng hồ tự động, thiết bị sẽ tự chọn phạm vi phù hợp.

Giữ an toàn khi đo bằng cách:

• Không chạm tay vào phần kim loại của que đo.
• Đảm bảo tay khô và đứng trên nền cách điện.
• Tránh đo điện áp cao nếu bạn chưa có kinh nghiệm.

Bảo quản thiết bị đúng cách: Sau khi sử dụng, hãy tắt nguồn, rút que đo và cất trong hộp kín. Tránh để đồng hồ đo điện ở nơi ẩm hoặc gần từ trường mạnh.

Nếu bạn cần tìm thiết bị đo điện chất lượng cao, Hioki – thương hiệu Nhật Bản uy tín hàng đầu sẽ là lựa chọn lý tưởng. Sản phẩm của Hioki không chỉ đảm bảo độ chính xác vượt trội, mà còn có thiết kế bền bỉ, an toàn và dễ sử dụng trong mọi môi trường làm việc.

Hiểu rõ cách đo đồng hồ điện giúp bạn tự tin hơn trong việc kiểm tra, sửa chữa và bảo dưỡng các thiết bị điện dân dụng hay công nghiệp. Nếu bạn là người mới, hãy bắt đầu với các phép đo cơ bản, tuân thủ hướng dẫn sử dụng đồng hồ đo điện và chú ý an toàn trong mọi bước thực hiện để đảm bảo hiệu quả và độ bền của thiết bị.
