Cách đo trở kháng của loa bằng đồng hồ vạn năng và máy đo LCR

Tìm hiều cách đo trở kháng của loa để xác định loa là 4Ω, 8Ω hay 16Ω dễ dàng với đồng hồ vạn năng. Tuy nhiên, cần hiểu rằng giá trị đo bằng đồng hồ vạn năng là điện trở DC của cuộn dây, không phải toàn bộ trở kháng của loa khi hoạt động với tín hiệu âm thanh. Để đo trở kháng tại một tần số cụ thể hoặc khảo sát đặc tính theo tần số, cần sử dụng máy đo LCR hoặc thiết bị phân tích trở kháng.

Trở kháng của loa là gì?

Trở kháng loa, ký hiệu Z, thể hiện mức cản trở của loa đối với dòng điện xoay chiều và được tính bằng Ohm (Ω). Các mức trở kháng danh định thường gặp trên loa là 4Ω, 6Ω, 8Ω hoặc 16Ω.

Điểm quan trọng là trở kháng của loa không cố định.

Khi tần số tín hiệu thay đổi, đặc tính của cuộn voice coil, hệ thống cơ học của màng loa, thùng loa và mạch phân tần đều có thể làm trở kháng thay đổi. Vì vậy, một chiếc loa ghi 8Ω không có nghĩa trở kháng luôn bằng đúng 8Ω tại mọi tần số. Các nhà sản xuất thường công bố một giá trị trở kháng danh định để phục vụ việc phối ghép với ampli.

Về lý thuyết:

Z = V / I

Trong đó:

• Z: trở kháng tại tần số đang xét, đơn vị Ω.
• V: điện áp AC đặt vào loa.
• I: dòng điện AC chạy qua loa.

Đối với tải có cả thành phần điện trở và phản kháng, độ lớn trở kháng có thể biểu diễn:

|Z| = √(R² + X²)

Trong đó R là thành phần điện trở và X là thành phần phản kháng.

Chính vì có các thành phần phụ thuộc tần số nên phép đo Ohm thông thường chỉ cho biết một phần đặc tính của loa.

Điện trở và trở kháng loa khác nhau như thế nào?

Đây là phần dễ gây nhầm lẫn nhất khi thực hiện cách đo trở kháng của loa.

Khi chuyển đồng hồ vạn năng sang thang Ω và đặt hai que đo vào hai cực loa, đồng hồ đưa một dòng thử DC nhỏ qua cuộn dây. Kết quả nhận được là điện trở một chiều của cuộn dây – DC Resistance hoặc Re, chứ không phải trở kháng AC của loa khi phát nhạc.

Điện trở DC của loa động thường thấp hơn trở kháng danh định. Analog Devices cũng lưu ý rằng giá trị Rdc của driver thường nhỏ hơn giá trị trở kháng danh định Znom.

Ví dụ, một loa ghi 8Ω nhưng đồng hồ đo khoảng 6–7Ω chưa chắc là loa 6Ω hoặc loa bị lỗi.

Với riêng loa guitar, Celestion cho biết điện trở DC thường vào khoảng 75–85% trở kháng danh định. Tuy nhiên, tỷ lệ này không nên sử dụng như một công thức cố định cho mọi loại loa, đặc biệt với loa nhiều đường tiếng có mạch phân tần.

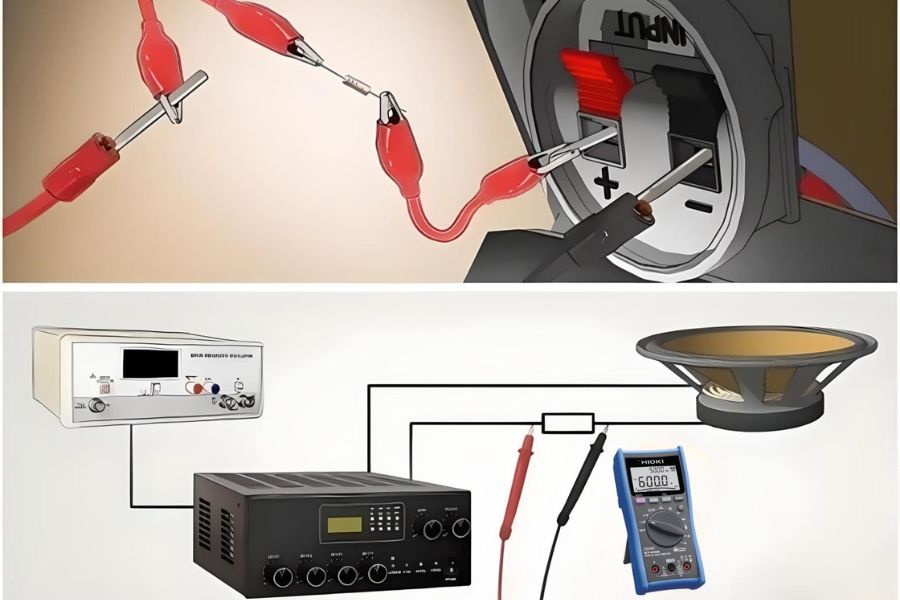

Cách đo trở kháng của loa bằng đồng hồ vạn năng

Đây là phương pháp phù hợp khi cần xác định nhanh loa thuộc nhóm 4Ω, 8Ω hay 16Ω hoặc kiểm tra sơ bộ tình trạng cuộn dây.

Bạn có thể sử dụng một đồng hồ vạn năng Hioki có chức năng đo điện trở.

Bước 1: Ngắt hoàn toàn loa khỏi ampli

Tắt nguồn ampli và tháo dây loa khỏi đầu ra ampli trước khi đo.

Không đo điện trở khi loa vẫn đang kết nối với một thiết bị có điện áp.

Nếu muốn đo riêng một củ loa trong thùng loa nhiều đường tiếng, tốt nhất nên tách củ loa cần kiểm tra khỏi mạch phân tần. Nếu đo trực tiếp ở cọc đấu dây phía ngoài thùng, kết quả có thể chịu ảnh hưởng của crossover và các driver khác.

Bước 2: Chuyển đồng hồ về thang đo Ω

Chọn chế độ đo điện trở.

Nếu đồng hồ có Auto Range, thiết bị sẽ tự lựa chọn thang đo. Với đồng hồ chỉnh thang bằng tay, hãy chọn thang điện trở thấp phù hợp.

Trước khi đo, có thể chạm hai đầu que đo vào nhau để kiểm tra điện trở của dây đo. Điều này đặc biệt hữu ích khi đang đo các giá trị chỉ vài Ohm.

Bước 3: Đặt que đo vào hai cực loa

Đặt:

• Một que đo vào cực dương (+).
• Que còn lại vào cực âm (-).

Không cần quan tâm nhiều đến chiều que đo khi chỉ thực hiện phép đo điện trở.

Giữ đầu đo tiếp xúc chắc chắn với terminal và tránh dùng tay chạm trực tiếp vào phần kim loại của cả hai que đo.

Bước 4: Đọc kết quả

Giả sử đồng hồ hiển thị: 6,3Ω

Không nên kết luận loa có trở kháng 6,3Ω.

Giá trị này là điện trở DC. Nếu thông số trên loa ghi 8Ω, mức điện trở thấp hơn 8Ω như trên có thể hoàn toàn bình thường.

Có thể tham khảo theo hướng sau:

Không nên sử dụng một bảng quy đổi cố định kiểu “đo 3Ω = loa 4Ω, đo 6Ω = loa 8Ω” cho tất cả loa, vì cấu tạo từng driver và hệ thống loa khác nhau.

Có thể đo chính xác loa 4Ω hay 8Ω bằng đồng hồ vạn năng không?

Chỉ có thể ước lượng hoặc đối chiếu, không thể xác định toàn bộ đặc tính trở kháng của loa bằng phép đo Ohm DC.

Ví dụ, loa được nhà sản xuất công bố 8Ω có thể cho kết quả điện trở thấp hơn khi kiểm tra bằng đồng hồ vạn năng. Trong quá trình loa hoạt động, trở kháng lại tiếp tục thay đổi theo tần số và có thể xuất hiện các đỉnh lớn quanh vùng cộng hưởng.

Do đó:

• Kiểm tra nhanh, sửa chữa cơ bản → dùng đồng hồ vạn năng.
• Cần biết Z tại một tần số cụ thể → dùng LCR Meter.
• Cần đặc tuyến Z theo tần số → dùng thiết bị có khả năng quét/phân tích trở kháng.

Cách đo trở kháng loa chính xác hơn bằng máy LCR

Máy LCR tạo tín hiệu AC ở tần số xác định, đo điện áp và dòng điện qua đối tượng rồi tính toán trở kháng Z và góc pha θ. Đây là phương pháp phù hợp hơn khi cần đánh giá đặc tính điện của loa thay vì chỉ kiểm tra điện trở cuộn dây. Hioki mô tả máy LCR của hãng xác định Z và θ từ điện áp hai đầu mẫu đo và dòng điện chạy qua mẫu.

Người dùng chuyên nghiệp có thể tham khảo nhóm thiết bị đo và phân tích trở kháng Hioki.

Bước 1: Tách loa khỏi hệ thống

Ngắt loa khỏi ampli và các nguồn tín hiệu bên ngoài.

Nếu muốn đo riêng driver woofer, mid hoặc tweeter, cần tách driver khỏi mạch phân tần để tránh các linh kiện crossover ảnh hưởng đến phép đo.

Nếu mục tiêu là đánh giá toàn bộ thùng loa, có thể đo tại cọc đầu vào của hệ thống.

Bước 2: Kết nối loa với LCR Meter

Kết nối terminal loa với đầu đo phù hợp của máy.

Với các phép đo trở kháng thấp, cần chú ý ảnh hưởng của dây dẫn và tiếp xúc đầu đo. Các phương pháp đo và bù phù hợp giúp giảm sai số do chính fixture hoặc cable gây ra.

Bước 3: Thực hiện bù trước khi đo

Với các phép đo chính xác, nên thực hiện open/short compensation theo hướng dẫn của thiết bị và bộ fixture đang sử dụng.

Việc này giúp giảm ảnh hưởng từ dây đo và đầu nối.

Bước 4: Chọn thông số Z và tần số đo

Chọn thông số cần theo dõi là Z – Impedance.

Sau đó đặt tần số phù hợp với mục tiêu kiểm tra.

Ví dụ có thể đo tại:

• 100 Hz
• 500 Hz
• 1 kHz
• 5 kHz
• 10 kHz

Điều quan trọng cần lưu ý là giá trị Z tại 1 kHz chỉ là trở kháng tại 1 kHz, không nên mặc định đó chính là toàn bộ “trở kháng danh định” của loa.

Muốn hiểu đầy đủ tải mà loa tạo ra đối với ampli, cần quan sát trở kháng tại nhiều điểm tần số hoặc đo thành đường cong trở kháng.

Bước 5: Phân tích kết quả

Khi thay đổi tần số, giá trị Z của loa cũng thay đổi.

Ở gần tần số cộng hưởng, trở kháng có thể tăng mạnh. Sau vùng cộng hưởng, trở kháng thường giảm xuống trước khi tiếp tục thay đổi và tăng ở vùng tần số cao do ảnh hưởng của điện cảm voice coil.

Đây chính là lý do một phép đo điện trở DC duy nhất không thể mô tả đầy đủ đặc tính trở kháng của loa.

Nên dùng thiết bị Hioki nào để đo loa?

Tùy mục đích kiểm tra, có thể chia thành hai nhóm thiết bị.

Hioki DT4256 – kiểm tra điện trở loa nhanh

Đối với sửa chữa và kiểm tra cơ bản, Hioki DT4256 có chức năng đo điện trở từ 600,0Ω đến 60,00MΩ với nhiều thang đo.

Thiết bị phù hợp để:

• Kiểm tra tính liên tục của voice coil.
• Phát hiện sơ bộ cuộn dây bị hở.
• Đo Rdc của loa.
• Ước lượng nhóm trở kháng trước khi tìm lại thông số kỹ thuật.

Tuy nhiên, cần nhắc lại rằng DT4256 đang đo điện trở DC chứ không đo trực tiếp đường đặc tính trở kháng loa theo tần số.

Hioki IM3523 – đo trực tiếp trở kháng Z

Với nhu cầu kỹ thuật chuyên sâu hơn, máy đo LCR Hioki IM3523 hỗ trợ đo Z, θ, Rdc và nhiều thông số LCR khác.

Thiết bị có dải tần đo từ 40 Hz đến 200 kHz và độ chính xác cơ bản của Z được công bố ở mức ±0,05% rdg., phù hợp với các phép đo trở kháng yêu cầu độ lặp lại và độ chính xác cao hơn.

Hioki IM3533-01 – phù hợp khi cần quét tần số

Khi cần đánh giá trở kháng ở nhiều tần số, Hioki IM3533 là lựa chọn đáng chú ý.

Dòng IM3533 hỗ trợ tần số đo từ 1 mHz đến 200 kHz. Riêng IM3533-01 có chế độ Analyzer và chức năng frequency sweep, phù hợp hơn khi cần khảo sát sự thay đổi của trở kháng theo tần số.

Đây là khác biệt quan trọng so với việc chỉ đo một giá trị tại một điểm tần số.

Những lỗi thường gặp khi đo trở kháng của loa

Đo khi loa vẫn nối với ampli

Đây là lỗi cần tránh. Khi đo điện trở, đối tượng cần được tách khỏi nguồn điện và thiết bị đang cấp tín hiệu.

Thấy loa 8Ω đo được 6Ω rồi kết luận loa bị lỗi

Không chính xác.

Đồng hồ đang đọc Rdc chứ không phải trở kháng danh định của loa.

Đo cả hệ thống rồi coi đó là trở kháng của một driver

Với loa nhiều đường tiếng, crossover, woofer, mid và tweeter tạo thành một mạng điện phức tạp.

Muốn kiểm tra riêng một driver, cần cô lập driver đó khỏi mạch.

Cho rằng trở kháng loa luôn cố định

Một loa ghi 8Ω không có nghĩa Z luôn bằng 8Ω từ tần số thấp đến cao.

Trở kháng biến thiên theo tần số và có thể khác đáng kể giữa các vùng hoạt động.

Câu hỏi thường gặp về cách đo trở kháng của loa

Loa 8 Ohm đo được 6 Ohm có bình thường không?

Có thể hoàn toàn bình thường. Đồng hồ vạn năng đang đo điện trở DC của voice coil, thường thấp hơn trở kháng danh định. Nên đối chiếu thêm datasheet của đúng model loa.

Loa 4 Ohm đo được bao nhiêu?

Không có một giá trị chính xác áp dụng cho mọi loa 4Ω. Điện trở DC thường thấp hơn 4Ω nhưng mức cụ thể phụ thuộc thiết kế của driver. Datasheet của nhà sản xuất là nguồn đáng tin cậy nhất để so sánh.

Đồng hồ vạn năng có đo được trở kháng loa không?

Không đo trực tiếp trở kháng AC theo tần số. Đồng hồ vạn năng ở thang Ω đo điện trở DC, nhưng kết quả này hữu ích để kiểm tra voice coil và hỗ trợ nhận diện sơ bộ loa.

Làm sao biết loa bị đứt cuộn dây?

Nếu đã tách driver khỏi hệ thống nhưng đồng hồ hiển thị OL hoặc mạch hở, cần kiểm tra khả năng voice coil, dây nối hoặc terminal bị đứt. Không nên kết luận chỉ từ một phép đo nếu chưa kiểm tra điểm tiếp xúc.

Muốn đo trở kháng loa chính xác nên dùng máy gì?

Nếu chỉ cần kiểm tra nhanh, có thể sử dụng đồng hồ vạn năng. Nếu cần đo trở kháng Z tại các tần số xác định, nên sử dụng thiết bị đo trở kháng LCR. Với yêu cầu phân tích đường đặc tính theo tần số, cần model hỗ trợ sweep hoặc hệ thống phân tích tương ứng.

Kết luận

Cách đo trở kháng của loa phụ thuộc vào mục đích kiểm tra. Với nhu cầu sửa chữa hoặc xác định sơ bộ loa 4Ω, 8Ω hay 16Ω, đồng hồ vạn năng là phương pháp đơn giản và nhanh chóng. Tuy nhiên, giá trị nhận được chỉ là điện trở DC, không phải toàn bộ trở kháng của loa khi hoạt động.

Nếu cần xác định trở kháng Z tại từng tần số hoặc khảo sát đặc tính của driver phục vụ thiết kế, nghiên cứu, kiểm tra chất lượng hay phát triển hệ thống âm thanh, máy đo LCR hoặc thiết bị phân tích trở kháng là giải pháp phù hợp hơn.
