Hướng dẫn cách đọc điện trở dán nhanh chóng và chính xác

Cách đọc điện trở dán là kỹ năng quan trọng trong sửa chữa, lắp ráp và kiểm tra mạch điện tử, giúp kỹ thuật viên xác định đúng giá trị linh kiện trước khi thay thế hoặc thiết kế mạch. Bài viết dưới đây, Hioki sẽ hướng dẫn chi tiết cách đọc điện trở dán nhanh, chính xác và dễ áp dụng trong thực tế.

Điện trở dán là gì?

Điện trở dán hay SMD (Surface Mount Device) là loại linh kiện được hàn trực tiếp lên bề mặt bảng mạch in (PCB). Khác với điện trở truyền thống có các vòng màu, điện trở dán sử dụng các con số và chữ cái được in trực tiếp lên lưng để thể hiện giá trị.

Do kích thước siêu nhỏ, việc nắm vững cách đọc điện trở dán là kỹ năng bắt buộc đối với bất kỳ ai làm trong lĩnh vực sửa chữa và thiết kế điện tử.

Hướng dẫn cách đọc điện trở dán theo các hệ thống mã phổ biến

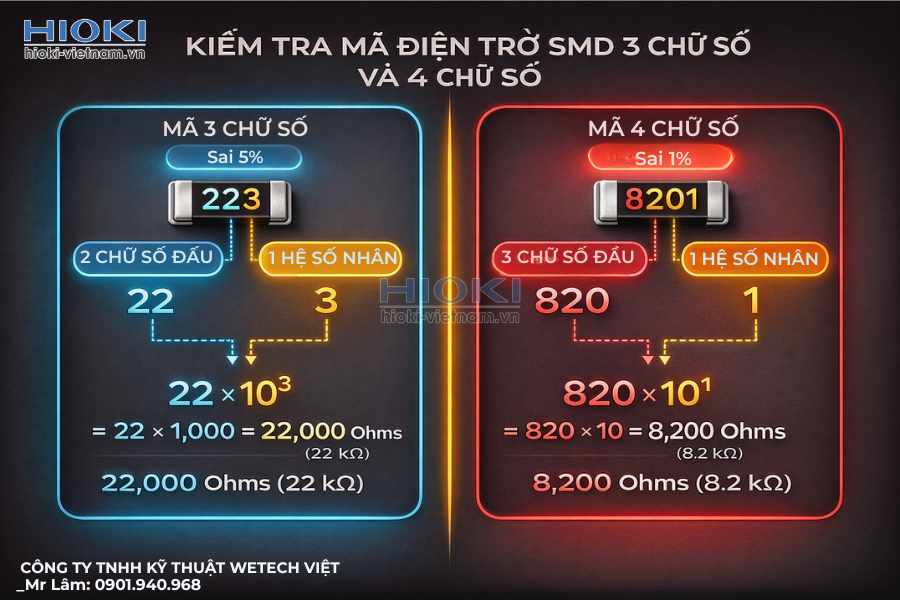

Hệ thống mã 3 chữ số (Sai số 5%)

Đây là hệ thống thường gặp nhất trên các mạch điện tử dân dụng.

• 2 chữ số đầu: Là giá trị có nghĩa (giữ nguyên).
• Chữ số thứ 3: Là hệ số nhân (số lượng số 0 thêm vào sau).
• Đơn vị: Ohm (𝛀).

Ví dụ: Mã số 103

• Số đầu: 10

• Số thứ ba: 3 (thêm 3 số 0)

• Kết quả: 10.000𝛀 hay 10 k𝛀

Hệ thống mã 4 chữ số (Sai số 1%)

Thường dùng cho các thiết bị yêu cầu độ chính xác cao.

• 3 chữ số đầu: Là giá trị có nghĩa.
• Chữ số thứ 4: Là hệ số nhân.

Ví dụ: Mã số 2492

• Số đầu: 249
• Số thứ tư: 2 (thêm 2 số 0)
• Kết quả: 24.900𝛀 hay 24.9 k𝛀

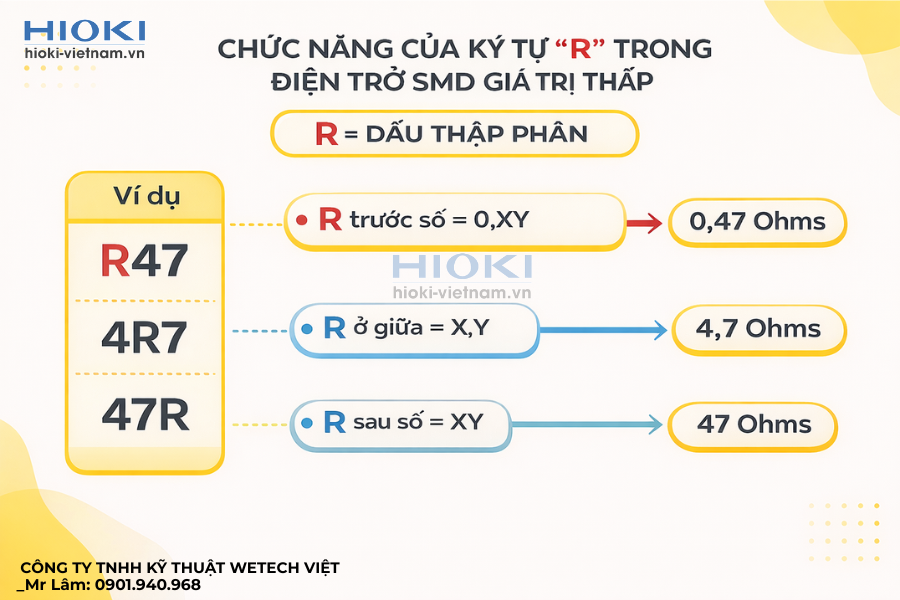

Quy tắc đọc chữ “R” (Dưới 10 Ohm)

Khi giá trị điện trở quá nhỏ, chữ R được dùng thay cho dấu phẩy thập phân.

• R10: 0.1𝛀
• 2R2: 2.2𝛀
• 47R: 47𝛀

Hệ thống mã EIA-96 (Dành cho kích thước siêu nhỏ)

Hệ thống này gồm 2 chữ số và 1 chữ cái (ví dụ: 01C). Để đọc được mã này, bạn cần tra bảng mã tiêu chuẩn:

Cách đọc: Tra mã số (ví dụ 01 tương ứng với giá trị 100) rồi nhân với hệ số của chữ cái.

Bảng tra nhanh các mã điện trở dán thông dụng

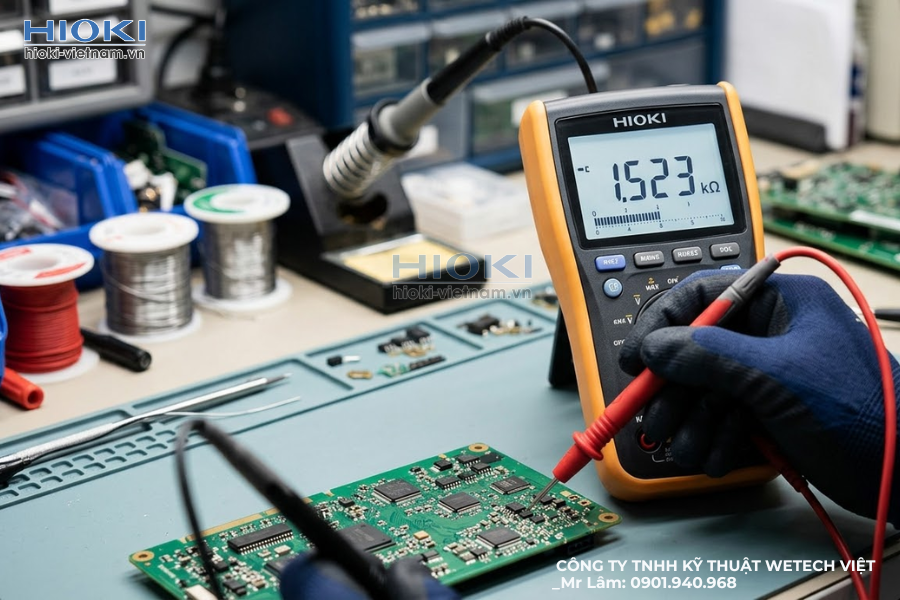

Những lưu ý khi đọc và kiểm tra điện trở dán

• Kích thước và Công suất: Điện trở dán không ghi công suất (W) trên thân. Công suất phụ thuộc vào kích thước. Ví dụ: loại 1206 chịu tải tốt hơn loại 0603.
• Màu sắc: Thông thường điện trở dán có màu đen. Nếu bạn thấy linh kiện hình dáng tương tự nhưng màu xanh dương hoặc nâu không ghi số, đó có thể là tụ điện hoặc cuộn cảm.
• Kiểm tra thực tế: Luôn sử dụng đồng hồ vạn năng để xác nhận lại nếu mã số bị mờ hoặc linh kiện có dấu hiệu cháy xém.

Câu hỏi thường gặp (FAQ)

1. Tại sao điện trở dán của tôi không có chữ số nào? Trả lời: Một số điện trở siêu nhỏ hoặc tụ điện dán không in mã. Bạn cần tra sơ đồ máy để biết giá trị.
2. Điện trở “0” hoặc “000” có tác dụng gì? Trả lời: Đây là điện trở zero-ohm, đóng vai trò như một cầu nối để liên kết các đường mạch trên PCB.

Xem thêm: Đồng hồ đo điện trở có mấy loại, cách dùng và lỗi hay gặp
