Đồng hồ đo điện trở có mấy loại, cách dùng và lỗi hay gặp

Đồng hồ đo điện trở là công cụ cơ bản nhưng cực kỳ quan trọng để kiểm tra dây đứt, cầu chì hỏng, công tắc lỗi và trị số linh kiện trong điện dân dụng lẫn điện tử. Trong bài viết này, Hioki sẽ giúp bạn sẽ nắm cách đo đúng chuẩn, cách chọn thang đo, các lỗi hay gặp và cách xử lý nhanh. Đồng thời, phân biệt rõ đồng hồ đo điện trở với máy đo điện trở cách điện (Megohmmeter) để tránh dùng sai thiết bị.

Đồng hồ đo điện trở là gì?

Định nghĩa

Đồng hồ đo điện trở thường là cách gọi phổ biến của đồng hồ vạn năng khi sử dụng ở chế độ đo Ω. Khi đặt đúng chế độ, đồng hồ sẽ hiển thị giá trị điện trở của vật cần đo theo đơn vị:

• Ω (Ohm): điện trở nhỏ
• kΩ (kilo-ohm) = 1.000 Ω
• MΩ (mega-ohm) = 1.000.000 Ω

Điện trở (Ω) là gì? Hiểu nhanh để đo không sai

Điện trở là đại lượng thể hiện mức “cản trở” dòng điện trong vật dẫn hoặc linh kiện.

• Điện trở càng lớn thì dòng điện đi qua càng khó
• Điện trở càng nhỏ thì dòng điện đi qua càng dễ

Khi đo thực tế, bạn hay gặp 3 trạng thái:

• Gần 0 Ω (ví dụ 0.2Ω, 0.6Ω, 1.0Ω…): thường là đường dẫn thông, dây còn tốt hoặc tiếp xúc đang ổn (tùy chiều dài dây, chất lượng kẹp)
• Một giá trị cụ thể (ví dụ 100Ω, 1kΩ, 10kΩ…): thường là điện trở/linh kiện có trị số
• OL  / 1 . (tùy máy): thường là đứt mạch, không có đường dẫn (hoặc bạn chọn thang đo quá thấp)

Mẹo nhớ nhanh:
0Ω = thông mạnh, OL = đứt, số cụ thể = có điện trở xác định.

Dưới đây là những tình huống mà bạn gặp cực nhiều ngoài đời và đo điện trở giải quyết nhanh:

1. Kiểm tra cầu chì còn hay đứt: Cầu chì tốt thường có điện trở rất nhỏ (gần 0Ω). Nếu đồng hồ báo OL/∞ thì nhiều khả năng cầu chì đã đứt.
2. Test dây điện đứt ngầm (dây trong tường/cáp dài): Dùng đo Ω hoặc đo thông mạch (bíp) để xác định dây còn thông hay đã đứt.
3. Kiểm tra ổ cắm, đầu cos, điểm nối bị lỏng/oxy hóa: Mối nối lỏng thường gây tiếp xúc kém, đôi khi đo vẫn “thông” nhưng số nhảy hoặc cao bất thường. Đây là nguyên nhân hay gây nóng đầu nối, chập chờn thiết bị.
4. Đo điện trở linh kiện (điện trở, biến trở, cuộn dây…): Bạn có thể kiểm tra xem điện trở có đúng trị số, biến trở có thay đổi mượt, cuộn dây có bị đứt.
5. Kiểm tra công tắc/rơ-le đóng ngắt có “ăn” không: Công tắc bật lên mà đo vẫn OL thì có thể tiếp điểm đã hỏng.
6. Chẩn đoán nhanh lỗi chập chờn: Nhiều lỗi không hẳn “đứt hẳn” mà chập chờn theo rung lắc. Đo và lắc nhẹ dây/đầu nối giúp phát hiện lỗi tiếp xúc cực hiệu quả.

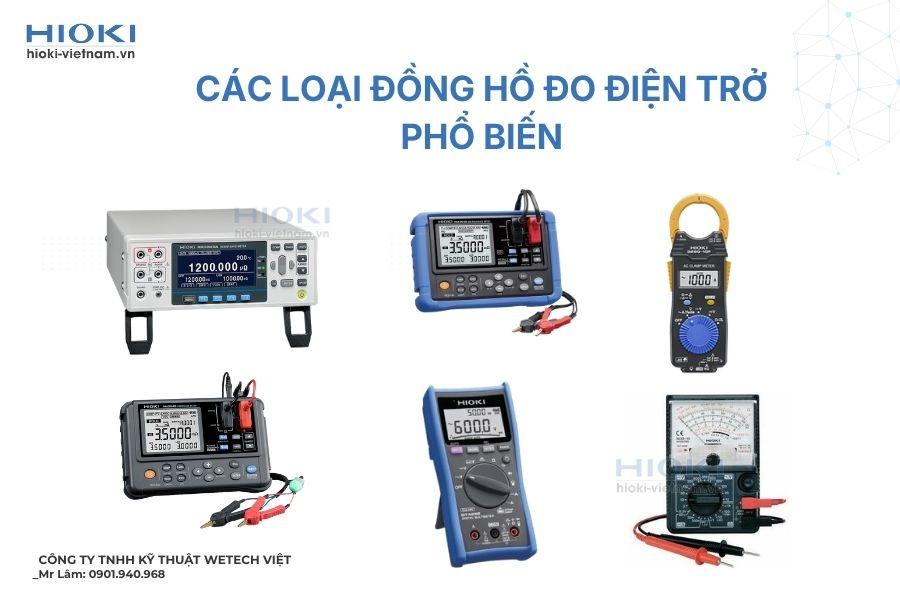

Các loại đồng hồ đo điện trở phổ biến

Trong thực tế, đồng hồ đo điện trở thường chia 3 nhóm. Điểm khác nhau quan trọng nằm ở dải đo (range), độ phân giải (resolution), độ chính xác (accuracy), dòng đo (test current) và khả năng bù điện trở que đo.

Đồng hồ vạn năng số (DMM – Digital Multimeter)

Đồng hồ vạn năng số phù hợp đo điện trở linh kiện, dây dẫn, cầu chì, công tắc.

• Dải đo thường gặp: 200Ω / 2kΩ / 20kΩ / 200kΩ / 2MΩ / 20MΩ (một số model lên 40-60MΩ).
• Độ phân giải:
  • Thang 200Ω: thường tới 0.1Ω (hoặc tốt hơn tùy máy)
  • Thang kΩ-MΩ: hiển thị theo bước nhỏ tương ứng từng thang.
• Thông số chính cần nhìn trên datasheet:
  • Accuracy dạng ±(%rdg + digits)
  • Max open-circuit voltage khi đo Ω (điện áp hở mạch), ảnh hưởng khi đo linh kiện nhạy
  • Có REL/Zero để bù điện trở que đo khi đo điện trở thấp hay không.
• Continuity (bíp): nên ưu tiên máy có đáp ứng nhanh để bắt lỗi tiếp xúc chập chờn (lỏng cos, dây gãy lõi).

Đồng hồ vạn năng kim (Analog)

Thường đồng hồ vạn năng kim dùng kiểm tra nhanh “đứt/thông”, ít phù hợp đo trị số chính xác.

• Thang Ω hay gặp: Rx1 / Rx10 / Rx1k / Rx10k.
• Bắt buộc trước khi đo: chập 2 que → chỉnh núm 0Ω ADJ để kim về 0Ω (bù pin + sai lệch cơ).
• Lưu ý kỹ thuật: sai số tăng mạnh nếu pin yếu, que đo lỏng, hoặc đọc sai thang quy đổi.

Thiết bị đo điện trở thấp (Milliohm/Micro-ohm meter)

Dùng khi DMM không đủ tin cậy ở vùng điện trở rất nhỏ.

• Dải đo mục tiêu: mΩ (điện trở tiếp xúc, mối nối, busbar, cuộn dây công suất).
• Cơ chế đo phổ biến: 4 dây Kelvin để loại ảnh hưởng điện trở dây đo/tiếp xúc (khác với DMM 2 dây).
• Ứng dụng: kiểm tra chất lượng siết cos, điểm nối nóng, suy hao tiếp xúc trong tủ điện công suất.

Nguyên tắc an toàn trước khi đo điện trở (Ω)

Trước khi đo điện trở (Ω), bạn cần đảm bảo mạch đã an toàn và phép đo không bị sai do còn điện hoặc còn tích điện. Phần dưới sẽ tóm tắt các nguyên tắc quan trọng nhất để bạn đo đúng, tránh hỏng đồng hồ và giảm rủi ro khi thao tác.

Tuyệt đối không đo Ω khi mạch đang có điện

• Khi mạch còn điện áp ngoài, điện áp này sẽ “đè” lên nguồn đo nội của đồng hồ sai số nặng, có thể làm đứt cầu chì bảo vệ của máy hoặc hỏng mạch đo.
• Nguy hiểm hơn là thao tác nhầm thang/cổng (đang cắm cổng A hoặc đang để chế độ A/V) có thể gây phóng tia lửa ở điểm chạm que đo, đặc biệt trong tủ điện công nghiệp.

Kiểm tra không còn điện

Trước khi chuyển sang Ω, hãy dùng chính đồng hồ đó (hoặc bút thử/thiết bị phù hợp) để:

• Chọn thang V AC/DC phù hợp
• Đo xác nhận điện áp về 0V ở điểm bạn sắp đo điện trở

Trong môi trường công nghiệp, thói quen an toàn tốt là: Test đồng hồ trên nguồn biết chắc có điện (prove), đo điểm cần kiểm tra rồi test lại trên nguồn biết chắc có điện (prove again) để tránh trường hợp đồng hồ/que đo hỏng mà bạn không biết.

Xả năng lượng lưu trong mạch (tụ điện, nguồn xung, biến tần…)

Nhiều mạch “tắt nguồn nhưng vẫn còn nguy hiểm” vì tồn tại phần tử tích năng lượng:

• Tụ điện (đặc biệt trong nguồn xung, inverter, biến tần, UPS)
• Mạch có tụ lọc lớn có thể giữ điện áp trong một khoảng thời gian

Cách thực hiện an toàn:

• Sau khi ngắt nguồn, chờ thời gian xả theo hướng dẫn thiết bị (nếu có)
• Đo V DC trên tụ/đầu vào DC bus để xác nhận đã về mức an toàn trước khi chạm/đo Ω
• Không “xả tụ bằng chập thẳng” một cách tùy tiện nếu bạn không nắm rõ mạch (dễ gây tia lửa, hư linh kiện/đường mạch).

Cô lập đối tượng đo để tránh đo sai và tránh rủi ro

Về mặt an toàn lẫn độ tin cậy:

• Khi đo điện trở linh kiện, nên nhấc ít nhất 1 chân ra khỏi mạch nếu có thể (tránh đường song song và tránh các nhánh còn tích điện).
• Khi đo dây/cầu chì/công tắc, ưu tiên đo ở trạng thái tách khỏi nguồn và hạn chế để đối tượng “đang nối với tải” (đôi khi tải tạo đường vòng làm bạn hiểu nhầm còn thông).

Dùng đúng que đo, đúng cổng cắm và kiểm tra tình trạng dây đo

Nhiều sự cố xảy ra do phụ kiện chứ không phải do đồng hồ:

• Que đo rách vỏ, lỏng jack banana, kẹp cá sấu kém có thể đánh lửa khi chạm.
• Cắm nhầm que đỏ vào cổng A/10A rồi chuyển qua Ω là lỗi rất thường gặp.

Checklist 5 giây trước khi đo:

1. Que đen ở COM
2. Que đỏ ở VΩ
3. Núm xoay đúng Ω/Continuity
4. Dây đo không rách nứt, đầu cắm chắc
5. Điểm đo đã xác nhận 0V

Lưu ý riêng khi đo trong tủ điện/công nghiệp

• Ưu tiên thao tác một tay khi có rủi ro cao, tay còn lại tránh chạm kim loại/khung tủ (giảm nguy cơ dòng đi qua ngực trong tình huống xấu).
• Đảm bảo PPE cơ bản theo môi trường làm việc (găng cách điện, kính bảo hộ khi cần).
• Nếu bạn không chắc mạch đã được cô lập hoàn toàn, đừng chuyển sang Ω hãy dừng lại và kiểm tra lại quy trình cách ly nguồn.

Tóm lại: đo điện trở an toàn không nằm ở “đo thế nào” mà nằm ở việc đảm bảo mạch thật sự không còn năng lượng và thiết lập đúng thao tác/cổng đo trước khi chạm que.

Cách đo điện trở bằng đồng hồ vạn năng

Dưới đây là quy trình chuẩn, áp dụng tốt cho cả người mới:

Bước 1: Chuẩn bị tắt nguồn và cô lập đối tượng đo

• Tắt CB/aptomat, rút phích
• Nếu đo linh kiện trên mạch: cân nhắc nhấc 1 chân linh kiện để tránh đo “lụi” (mình giải thích kỹ ở phần lỗi thường gặp)

Mẹo: Nếu bạn đang ở hiện trường và chưa chắc đã tắt hết điện, hãy đo điện áp (V) trước. Khi chắc chắn 0V hãy chuyển sang Ω.

Bước 2: Cắm que đo đúng cổng

• Que đen vào cổng COM
• Que đỏ vào cổng VΩ (hoặc cổng có ký hiệu Ω)

Tuyệt đối không cắm nhầm que đỏ vào cổng A/10A khi đi đo Ω (rất dễ gây đo sai và nguy hiểm nếu bạn lỡ chuyển nhầm chế độ).

Bước 3: Chọn chế độ đo Ω

• Với đồng hồ auto range: chỉ cần xoay đúng chế độ Ω
• Với đồng hồ manual range: bạn cần chọn thang (200Ω, 2kΩ, 20kΩ, 200kΩ, 2MΩ… tùy máy)

Bước 4: Đặt que đo vào hai đầu đối tượng cần đo

• Chạm chắc tay, tránh rung
• Với dây/cầu chì: chạm 2 đầu dây/cầu chì
• Với điện trở linh kiện: chạm 2 chân

Bước 5: Đọc kết quả và kết luận

Đọc kết quả của đồng hồ đo điện trợ theo hướng dẫn sau:

• 0.2Ω – 1Ω: thường là dây ngắn thông tốt (có thể cộng thêm điện trở que đo)
• 10Ω – 100Ω: có thể là cuộn dây/đường mạch/điện trở nhỏ
• 1kΩ – 100kΩ: điện trở linh kiện phổ biến
• OL/∞: đứt, không thông (hoặc thang đo không phù hợp)

Xem thêm: Hướng dẫn sử dụng đồng hồ vạn năng để đo điện chính xác

Lỗi thường gặp khi đo điện trở và cách xử lý nhanh

Dù bạn dùng đồng hồ đo số hay đồng hồ kim, đa số kết quả đo “không đúng như mong đợi” thường đến từ vài lỗi lặp đi lặp lại. Dưới đây là các lỗi phổ biến nhất và cách xử lý nhanh để vừa an toàn vừa giảm sai số.

1) Đo khi mạch còn điện hoặc còn tích điện

Lỗi thường gặp là số đo nhảy bất thường, không ổn định, hoặc hiển thị sai hoàn toàn so với dự kiến. Với một số đồng hồ, bạn có thể làm đứt cầu chì bảo vệ bên trong hoặc làm hỏng mạch đo nếu điện áp bên ngoài đủ lớn. Trong mạch điện tử, tụ điện còn tích điện cũng có thể làm kết quả thay đổi liên tục.

Cách xử lý nhanh: Hãy tắt nguồn trước, kiểm tra điện áp đã về 0V (hoặc mức an toàn) rồi mới đo Ω. Nếu mạch có tụ lớn, chờ tụ xả và đo lại điện áp lần nữa. Không chắc thì luôn đo V trước, rồi mới chuyển sang đo điện trở.

2) Đo linh kiện khi linh kiện vẫn nằm trên mạch gây sai số

Đây là nguyên nhân rất hay gặp khi đo điện trở trên bo mạch. Khi linh kiện còn gắn trên mạch, các nhánh song song và linh kiện liên quan tạo ra đường dẫn thay thế. Đồng hồ không chỉ đo riêng linh kiện bạn muốn đo mà đo cả tổng trở của nhiều nhánh, nên giá trị thường thấp hơn so với trị số thực của linh kiện.

Cách xử lý: tách riêng phần cần đo với linh kiện hai chân, hãy nhấc một chân ra khỏi mạch rồi đo lại để tránh sai do các nhánh song song. Nếu chưa thể nhấc chân, hãy so sánh với linh kiện tương tự hoặc xem sơ đồ mạch để kiểm tra đường vòng.

3) Chọn sai thang đo hoặc hiểu sai trạng thái OL

Với đồng hồ manual range, chọn thang quá thấp thường khiến màn hình báo OL dù đối tượng không hẳn bị đứt. Ngược lại, chọn thang quá cao khiến số đo ít chữ số, khó đọc chi tiết, đặc biệt khi cần phân biệt vài chục ohm. Nhiều người mới cũng nhầm OL với “chập” trong khi OL thường có nghĩa là điện trở vượt dải đo hoặc mạch không thông.

Khi chưa biết giá trị, hãy chọn thang cao trước rồi hạ dần đến khi số ổn định và dễ đọc. Nếu vẫn báo OL ở thang cao nhất, khi đó mới nghĩ tới đứt mạch hoặc que đo chưa chạm đúng.

4) Tiếp xúc que đo kém làm số nhảy hoặc lúc đúng lúc sai

Khi bề mặt đo bị oxy hóa, đầu cos lỏng, chân linh kiện bẩn, hoặc que đo cắm lỏng, bạn sẽ thấy số đo thay đổi liên tục hoặc thay đổi theo việc rung tay. Trường hợp hay gặp trong điện dân dụng là dây gãy lõi bên trong, chỉ cần kéo hoặc bẻ nhẹ là lúc thông lúc đứt, làm bạn hiểu nhầm đồng hồ hỏng.

Cách xử lý: Hãy lau sạch điểm đo, siết lại đầu nối và chạm vào phần kim loại sạch để tiếp xúc tốt hơn. Giữ que đo chắc, tốt nhất dùng kẹp cá sấu để cố định. Trước khi đo, chập hai que lại để kiểm tra dây đo có ổn định không.

5) Điện trở que đo và điện trở tiếp xúc làm sai lệch khi đo điện trở nhỏ

Khi đo vài ohm trở xuống, bản thân que đo, đầu kẹp và điểm tiếp xúc có thể tạo ra điện trở đáng kể so với giá trị cần đo. Kết quả là bạn đo dây dẫn ngắn, cầu chì hoặc tiếp điểm và thấy 0.3Ω đến 1Ω, rồi băn khoăn không biết có bất thường hay không. Thực tế một phần sai lệch đến từ hệ đo chứ không chỉ từ đối tượng.

Chập hai que đo để biết điện trở “nền” của que và điểm tiếp xúc, rồi so sánh khi đo thật. Nếu có REL/Zero thì bật để trừ bù khi đo điện trở nhỏ. Nếu cần đo mΩ hoặc kiểm tra tiếp xúc chính xác, nên dùng máy đo điện trở thấp 4 dây (Kelvin).

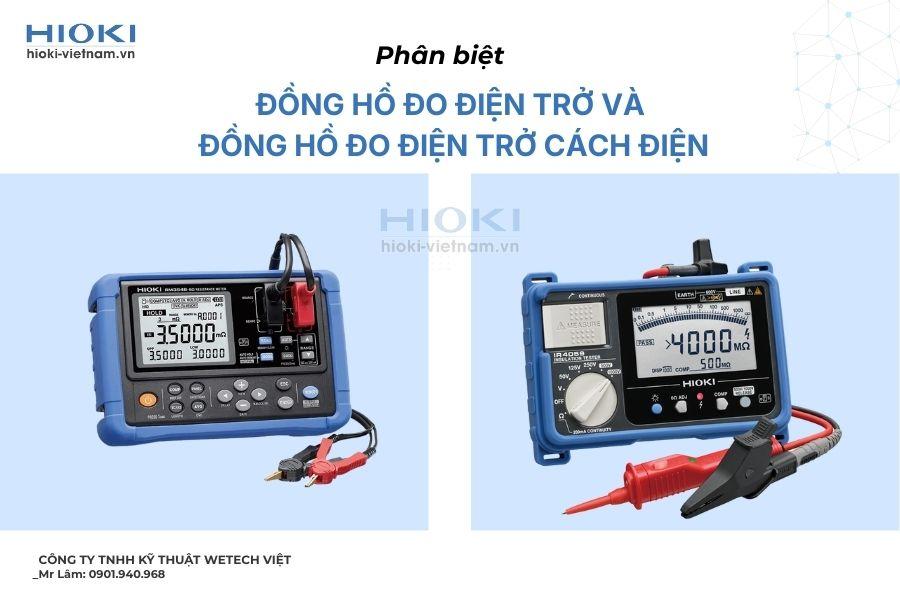

Phân biệt đồng hồ đo điện trở (Ω) và đồng hồ đo điện trở cách điện (Megohmmeter)

Đồng hồ đo điện trở và đồng hồ đo điện trở cách điện rất dễ bị nhầm tên vì đều “đo điện trở”, nhưng mục đích sử dụng và cách đo hoàn toàn khác nhau. Phần dưới sẽ giúp bạn nhận biết nhanh từng loại và chọn đúng thiết bị cho đúng công việc.

Khác nhau ở nguyên lý đo và dải đo

Đồng hồ đo điện trở (Ω) dạng vạn năng (DMM/kim):

• Đo Ω/kΩ/MΩ với nguồn đo nhỏ
• Dùng cho linh kiện, dây, cầu chì, công tắc, đường mạch…

Đồng hồ đo điện trở cách điện (Megohmmeter):

• Dùng điện áp thử cao (thường 250V/500V/1000V… tùy loại)
• Đo chủ yếu MΩ – GΩ
• Đánh giá chất lượng lớp cách điện: có rò điện không, cách điện có suy giảm do ẩm/lão hóa không

Dùng khi nào?

• DMM đo Ω: tìm dây đứt, kiểm tra cầu chì, đo trị số điện trở, kiểm tra mối nối, kiểm tra cuộn dây đơn giản…
• Megohmmeter đo cách điện: kiểm tra cách điện dây cáp, motor, cuộn dây, tủ điện… trước vận hành hoặc bảo trì định kỳ

Xem thêm: Vì sao bắt buộc phải đo điện trở cách điện trong hệ thống điện?

Tiêu chí chọn mua đồng hồ đo điện trở phù hợp

Chọn đồng hồ đo điện trở không cần phức tạp, nhưng nên dựa theo “bạn đo cái gì nhiều nhất”.

Nhu cầu dân dụng (ổ cắm, cầu chì, dây đứt)

Bạn chủ yếu cần kiểm tra thông hay đứt, nên chế độ thông mạch bíp phải phản hồi nhanh và ổn định để bắt lỗi chập chờn (dây gãy lõi, cos lỏng).

Dải đo nên có các thang thấp như 200Ω, 2kΩ để đo dây dẫn, cầu chì, tiếp điểm. Nếu có auto range thì càng dễ dùng cho người mới.

Nên chọn máy có màn hình dễ đọc, có đèn nền nếu hay làm nơi thiếu sáng. Que đo chắc, tiếp xúc tốt sẽ giúp giảm sai số do lỏng jack hoặc bề mặt oxy hóa.

Nhu cầu điện tử (linh kiện, board mạch)

Bạn sẽ đo nhiều ở vùng kΩ và MΩ, nên cần máy hiển thị ổn định, đủ chữ số để phân biệt trị số linh kiện. Dải đo đến ít nhất 20MΩ là phù hợp cho phần lớn công việc sửa chữa điện tử cơ bản.

Chế độ diode test và continuity đáp ứng nhanh giúp kiểm tra đường mạch, mối hàn đứt, chập chờn hiệu quả hơn.

Nếu hay đo điện trở thấp và muốn giảm ảnh hưởng điện trở que đo, nên ưu tiên máy có chức năng bù (REL/Zero). Que đo đầu nhọn, kích thước nhỏ sẽ giúp chạm chân linh kiện chính xác, tránh trượt gây đo sai.

Nhu cầu công nghiệp (tủ điện, bảo trì)

Trong tủ điện, bạn thường kiểm tra điểm nối, tiếp điểm, dây điều khiển và lỗi chập chờn theo rung lắc. Vì vậy, cần máy bền, thao tác nhanh và que đo chịu được môi trường làm việc nặng.

Ưu tiên đồng hồ có mức an toàn phù hợp, phụ kiện đạt chuẩn và dây đo cách điện tốt. Đây là yếu tố quan trọng để giảm rủi ro khi thao tác gần nguồn điện, kể cả khi bạn chỉ đang kiểm tra trước khi đo Ω.

Nếu bạn cần đánh giá điện trở tiếp xúc rất nhỏ (mối nối công suất, busbar), DMM đôi khi không đủ tin cậy; lúc này nên cân nhắc thiết bị đo điện trở thấp chuyên dụng.

Câu hỏi thường gặp về đồng hồ đo điện trở

1) Đồng hồ hiện OL là gì?

Thường là đứt mạch hoặc điện trở vượt thang đo bạn đang chọn. Thử tăng thang hoặc dùng auto range để kiểm tra.

2) Vì sao đo điện trở trên mạch hay bị sai?

Do đường song song và linh kiện khác “tham gia” vào phép đo. Muốn chuẩn, nhấc 1 chân linh kiện ra khỏi mạch.

3) Vì sao đo dây điện lúc ra 0.3Ω lúc ra 1Ω?

Do điện trở que đo, tiếp xúc kẹp, oxy hóa đầu dây hoặc thao tác chạm không chắc. Hãy chập 2 que để xem offset và làm sạch điểm đo.

4) Continuity bíp có chắc chắn là tốt không?

Bíp nghĩa là điện trở dưới ngưỡng, nhưng tiếp xúc kém đôi khi vẫn bíp. Nếu nghi ngờ, hãy đo Ω và kiểm tra mối nối cơ khí (siết cos, vệ sinh).

5) Khi nào mình cần tìm hiểu đồng hồ đo điện trở cách điện (Megohmmeter)?

Khi bạn làm cáp, động cơ, tủ điện và cần đánh giá rò cách điện, suy giảm cách điện do ẩm/lão hóa. DMM không thay thế Megohmmeter.

Kết luận

Đồng hồ đo điện trở là công cụ nền tảng giúp bạn kiểm tra đứt dây, cầu chì, công tắc, mối nối và trị số linh kiện nhanh, chính xác nếu thao tác đúng. Chỉ cần nhớ nguyên tắc tắt nguồn, xác nhận 0V, chọn đúng chế độ Ω và đo đúng kỹ thuật, bạn sẽ tránh được đa số sai số. Và quan trọng: đo điện trở (Ω) khác hoàn toàn đo điện trở cách điện (Megohmmeter), hãy dùng đúng thiết bị cho đúng mục đích.
