Cách sử dụng đồng hồ vạn năng đo điện năng lượng mặt trời

Đồng hồ vạn năng là công cụ phổ biến và hiệu quả để đo đạc các thông số như điện áp, dòng điện từ hệ thống điện mặt trời. Tuy nhiên không phải ai cũng biết sử dụng một cách hiệu quả. Bài viết này sẽ hướng dẫn chi tiết cách sử dụng đồng hồ vạn năng đo điện năng lượng mặt trời một cách chính xác và an toàn.

1/ Các bước chuẩn bị an toàn điện trước khi đo

Dưới đây là hướng dẫn chi tiết các bước cần chuẩn bị trước khi sử dụng đồng hồ vạn năng đo điện năng lượng mặt trời:

1 – Chuẩn bị thiết bị phù hợp

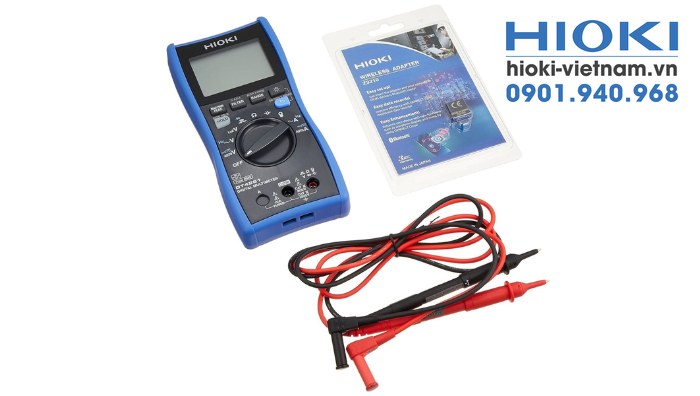

Trước khi bắt đầu đo đạc hệ thống điện năng lượng mặt trời, bạn cần chuẩn bị một đồng hồ vạn năng phù hợp với những tính năng sau:

• Khả năng đo điện áp DC: Đồng hồ vạn năng phải có khả năng đo điện áp một chiều với thang đo phù hợp (thường từ 600V đến 1000V cho hệ thống điện mặt trời).
• Khả năng đo dòng điện DC: Nhiều đồng hồ vạn năng có thể đo trực tiếp dòng điện DC đến 10A, đủ cho việc kiểm tra các mạch nhỏ trong hệ thống.
• Đo điện trở: Chức năng này giúp kiểm tra tình trạng tiếp xúc và phát hiện các điểm nối kém.
• Đo liên tục (Continuity): Giúp xác định các đứt đoạn trong mạch điện.
• Độ chính xác cao: Nên chọn đồng hồ có độ chính xác tối thiểu ±0.5% khi đo điện áp DC.

Đồng hồ vạn năng Hioki như Hioki DT4254 và DT4261 là những lựa chọn lý tưởng cho việc đo điện năng lượng mặt trời nhờ độ chính xác cao, dải đo rộng và thiết kế chuyên dụng cho môi trường công nghiệp.

2 – Kiểm tra an toàn điện

An toàn luôn là ưu tiên hàng đầu khi làm việc với các hệ thống điện. Bạn cần thực hiện các biện pháp an toàn sau trước khi sử dụng đồng hồ vạn năng đo điện năng lượng mặt trời

• Sử dụng thiết bị bảo hộ cá nhân: Đeo găng tay cách điện, đi giày cách điện và sử dụng kính bảo hộ khi làm việc với điện áp cao.
• Kiểm tra đồng hồ vạn năng: Đảm bảo đồng hồ, dây đo và que đo không bị hư hỏng, vỏ còn nguyên vẹn, không có vết nứt.
• Kiểm tra xếp hạng CAT: Đảm bảo đồng hồ vạn năng có xếp hạng CAT (Category) phù hợp với hệ thống điện đang đo. Đối với hệ thống điện mặt trời, nên sử dụng đồng hồ có xếp hạng CAT III hoặc CAT IV.
• Không đo trong điều kiện thời tiết xấu: Tránh đo đạc khi trời mưa, độ ẩm cao hoặc có giông bão để giảm thiểu rủi ro điện giật.
• Tắt nguồn nếu cần: Trong một số trường hợp, có thể cần ngắt nguồn điện từ các tấm pin mặt trời bằng cách che phủ chúng trước khi tiến hành đo các thông số như điện trở.

Gợi ý cho bạn: Top 5 thiết bị máy đo năng lượng mặt trời chính xác nhất hiện nay

2/ Cách dùng đồng hồ vạn năng đo điện năng lượng mặt trời đúng kỹ thuật

Dưới đây là hướng dẫn chi tiết từng bước để sử dụng đồng hồ vạn năng đo điện năng lượng mặt trời

Bước 1: Chọn thang đo điện áp DC phù hợp (lớn hơn điện áp tối đa của tấm pin)

Trên đồng hồ vạn năng, xoay núm vặn đến chế độ đo điện áp DC (thường có ký hiệu V với gạch thẳng bên dưới). Chọn dải đo lớn hơn điện áp tối đa mà tấm pin mặt trời có thể sinh ra, ví dụ: nếu tấm pin có điện áp tối đa 48V, hãy chọn dải đo 100V hoặc cao hơn.

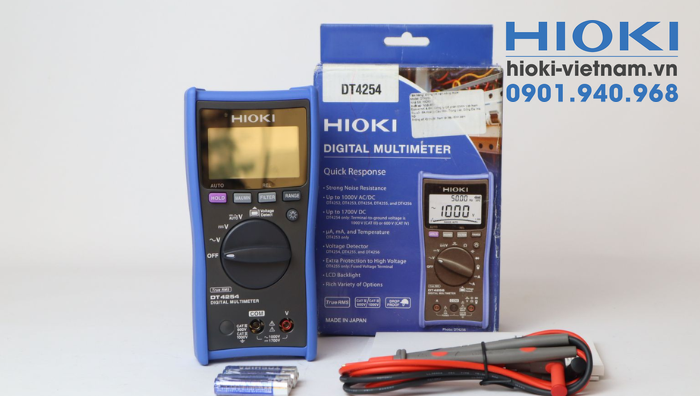

Với đồng hồ vạn năng Hioki như DT4254, bạn có thể dễ dàng chuyển đổi giữa các dải đo (600.0 mV to 1700 V) để đảm bảo kết quả chính xác nhất.

Bước 2: Kết nối que đo màu đỏ vào cực dương (+) của tấm pin, que đo màu đen kết nối vào cực âm (-) của tấm pin

Để đo điện áp một chiều từ tấm pin mặt trời:

• Cắm que đo màu đỏ vào cổng VΩ (hoặc cổng có đánh dấu +) của đồng hồ vạn năng.
• Cắm que đo màu đen vào cổng COM (Common – cổng chung) của đồng hồ.
• Tiếp xúc que đo màu đỏ với cực dương (+) của tấm pin hoặc dãy pin mặt trời.
• Tiếp xúc que đo màu đen với cực âm (-) của tấm pin hoặc dãy pin mặt trời.
• Đảm bảo tiếp xúc tốt giữa que đo và các đầu nối để có kết quả chính xác.

Lưu ý: Khi đo điện áp, đồng hồ vạn năng được nối song song với tấm pin hoặc mạch cần đo.

Bước 3: Tiến hành đo

Bạn tiến hành quan sát màn hình hiển thị trên đồng hồ vạn năng. Giá trị điện áp DC sẽ xuất hiện sau vài giây, thường được hiển thị bằng đơn vị Volt (V). Nếu đồng hồ Hioki của bạn có tính năng “Auto Hold” hoặc “Data Hold” (như Hioki DT4256), bạn có thể giữ kết quả trên màn hình để dễ dàng ghi chép mà không cần nhìn liên tục.

Trong trường hợp giá trị hiển thị là “0” hoặc không ổn định, kiểm tra lại kết nối que đo hoặc đảm bảo tấm pin đang hoạt động dưới điều kiện ánh sáng tốt.

Bước 4: Ghi và phân tích kết quả

Ghi lại giá trị điện áp hiển thị. So sánh với thông số kỹ thuật của tấm pin để đánh giá hiệu suất. Nếu điện áp thấp hơn đáng kể, có thể hệ thống đang gặp vấn đề như giảm hiệu suất pin hoặc hỏng hóc.

Xem thêm: Ampe kìm đo điện năng lượng mặt trời như thế nào?

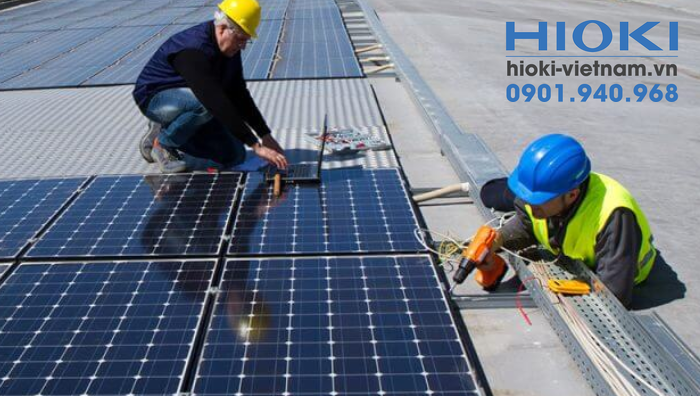

3/ Lưu ý khi dùng đồng hồ vạn năng đo điện năng lượng mặt trời

Để đảm bảo kết quả chính xác và an toàn khi sử dụng đồng hồ vạn năng đo điện năng lượng mặt trời, cần lưu ý những điểm sau:

• Ảnh hưởng của nhiệt độ: Hiệu suất của tấm pin mặt trời giảm khi nhiệt độ tăng. Nên ghi lại nhiệt độ môi trường hoặc nhiệt độ bề mặt tấm pin khi đo để có đánh giá chính xác.
• Ảnh hưởng của bụi bẩn: Bụi bẩn trên bề mặt tấm pin làm giảm hiệu suất thu năng lượng. Đảm bảo tấm pin được vệ sinh sạch sẽ trước khi đo để có kết quả đáng tin cậy.
• Đo trong các thời điểm khác nhau: Điện áp và dòng điện từ tấm pin thay đổi theo thời gian trong ngày. Nên đo vào nhiều thời điểm khác nhau (sáng, trưa, chiều) để có bức tranh toàn diện về hiệu suất.
• Kiểm tra tất cả các tấm pin: Trong hệ thống có nhiều tấm pin, nên kiểm tra từng tấm để phát hiện các tấm bị lỗi hoặc kém hiệu suất.
• Đo các thông số khác: Ngoài điện áp, nên đo thêm các thông số như dòng điện (sử dụng chức năng đo dòng của đồng hồ vạn năng hoặc kết hợp với ampe kìm), điện trở tiếp xúc, và kiểm tra thông mạch để đánh giá toàn diện hệ thống.
• Không đo điện áp ở thang đo dòng điện: Đây là lỗi phổ biến có thể gây hỏng đồng hồ. Luôn đảm bảo núm xoay đang ở vị trí đo điện áp trước khi tiến hành đo.
• Tránh quá tải đồng hồ: Không đo điện áp vượt quá thang đo tối đa của đồng hồ vạn năng để tránh làm hỏng thiết bị.

4/ Mua đồng hồ vạn năng đo năng lượng mặt trời Hioki đo điện trở chính hãng

Nếu bạn đang tìm kiếm một chiếc đồng hồ vạn năng chính xác, bền bỉ và an toàn để đo đạc hệ thống điện mặt trời, các sản phẩm của Hioki là lựa chọn lý tưởng. Với độ chính xác cao, khả năng đo điện áp DC lên  2000V và thiết kế chuyên dụng cho môi trường công nghiệp, đồng hồ vạn năng Hioki giúp kỹ sư và thợ điện dễ dàng kiểm tra hiệu suất hệ thống năng lượng mặt trời.

Tại Việt Nam, Hioki Việt Nam hiện là đơn vị phân phối chính hãng, cam kết mang đến thiết bị chất lượng cao, dịch vụ tư vấn chuyên nghiệp và hỗ trợ hậu mãi tốt nhất. Ưu điểm khi  mua hàng tại Hioki Việt Nam:

• Sản phẩm chính hãng 100%: Đảm bảo nguồn gốc từ Nhật Bản, đi kèm CO-CQ và tem bảo hành, loại bỏ rủi ro hàng giả.
• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ tư vấn tận tâm, hướng dẫn sử dụng và bảo hành từ 1-2 năm.
• Giá cả cạnh tranh: Nhiều ưu đãi, giá từ 2-15 triệu đồng tùy model, phù hợp với mọi nhu cầu.
• Phù hợp với thị trường Việt Nam: Sản phẩm tối ưu cho hệ thống năng lượng mặt trời, hỗ trợ dự án từ nhỏ đến lớn.
• Dịch vụ nhanh chóng: Giao hàng nhanh, thanh toán linh hoạt, kiểm tra sản phẩm trước khi nhận.

Với hướng dẫn chi tiết về cách sử dụng đồng hồ vạn năng đo điện năng lượng mặt trời, mong rằng bạn có thể dễ dàng áp dụng vào công việc hàng ngày. Ngoài ra, để đảm bảo chất lượng kết quả bạn nên mua thiết bị tại những địa chỉ uy tín, chính hãng như Hioki Việt Nam. Hãy liên hệ ngay với Hioki để được tư vấn và hỗ trợ sớm nhất.
