Công dụng của cuộn cảm dùng để làm gì? Công dụng bất ngờ ít được nhắc đến

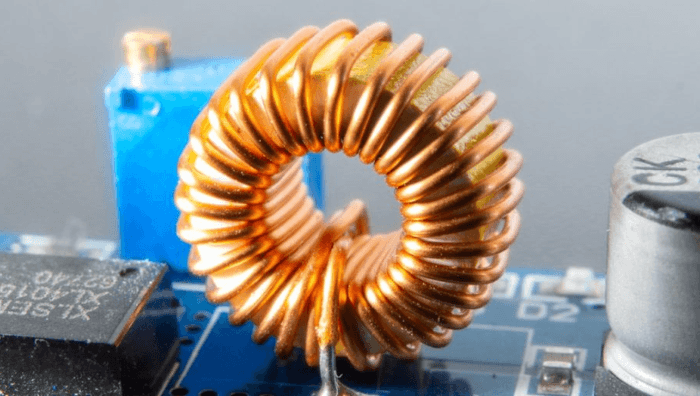

Cuộn cảm là một linh kiện điện tử quan trọng, đóng vai trò thiết yếu trong các mạch điện tử và nhiều ứng dụng thực tế. Vậy công dụng của cuộn cảm dùng để làm gì? Bài viết này sẽ giúp bạn khám phá rõ ràng không chỉ những chức năng quen thuộc trong kỹ thuật điện tử, mà còn cả các ứng dụng bất ngờ trong đời sống hằng ngày.

1/ Cuộn cảm có công dụng gì trong mạch điện

Để trả lời chi tiết cho câu hỏi “công dụng của cuộn cảm dùng để làm gì”, trước hết cần hiểu rõ công dụng của cuộn cảm là gì trong các mạch điện.

1.1 Bộ lọc tín hiệu

Một trong những công dụng của cuộn cảm dùng để làm gì chính là lọc tín hiệu. Cuộn cảm thường kết hợp với tụ điện để tạo thành mạch lọc, giúp tách hoặc chặn các tần số nhất định. Ví dụ:

• Mạch lọc thông thấp: Cho phép tần số thấp đi qua và chặn tần số cao.
• Mạch lọc thông cao: Ngược lại, cho phép tần số cao đi qua và chặn tần số thấp.
• Cuộn cảm chặn (choke): Cuộn cảm chặn được dòng điện cao tần giúp giảm nhiễu điện từ trong các thiết bị như radio, TV, hoặc bộ nguồn.

Ứng dụng này đặc biệt quan trọng trong các hệ thống viễn thông và âm thanh, nơi tín hiệu cần được xử lý sạch và chính xác.

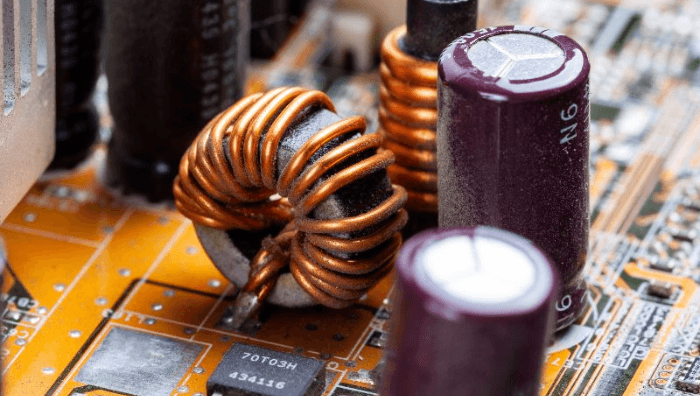

1.2 Ổn định dòng điện một chiều

Một câu hỏi phổ biến là: Dòng điện một chiều có đi qua cuộn cảm không? Câu trả lời là có. Trong mạch điện một chiều (DC), cuộn cảm hoạt động như một điện trở có điện trở rất nhỏ (gần bằng 0), cho phép dòng điện một chiều đi qua dễ dàng. Tuy nhiên, cuộn cảm có khả năng ổn định dòng điện một chiều bằng cách chống lại sự thay đổi đột ngột của dòng điện, giúp bảo vệ các linh kiện khác trong mạch khỏi các xung điện áp hoặc dòng điện bất thường.

Ví dụ, trong các bộ nguồn xung (SMPS), cuộn cảm được sử dụng để làm mịn dòng điện, đảm bảo dòng ra ổn định và liên tục.

1.3 Tích trữ năng lượng

Một công dụng quan trọng khi xét công dụng của cuộn cảm dùng để làm gì là khả năng tích trữ năng lượng dưới dạng từ trường. Khi dòng điện đi qua, năng lượng từ trường được lưu giữ, và khi dòng giảm, nó sẽ giải phóng năng lượng.

• Các mạch dao động.
• Bộ nguồn chuyển mạch.
• Hệ thống năng lượng tái tạo như pin mặt trời hoặc tua-bin gió.

1.4 Tạo mạch cộng hưởng

Khi tìm hiểu công dụng của cuộn cảm dùng để làm gì, không thể bỏ qua vai trò tạo cộng hưởng khi kết hợp với tụ điện trong mạch LC. Mạch cộng hưởng giúp chọn lọc và khuếch đại tần số nhất định, điển hình trong:

• Bộ thu/phát radio: Điều chỉnh tần số sóng.
• Mạch dao động: Tạo tín hiệu dao động ổn định trong các thiết bị điện tử.

Công thức tính tần số cộng hưởng của mạch LC là: [ f = \frac{1}{2\pi \sqrt{L \cdot C}} ] Trong đó:

• (f): Tần số cộng hưởng (Hz).
• (L): Độ tự cảm của cuộn cảm (H).
• (C): Điện dung của tụ điện (F).

1.5 Biến áp và ghép nối tín hiệu

Cuộn cảm ghép (coupled inductor) được sử dụng trong máy biến áp để truyền năng lượng giữa các mạch mà không cần kết nối trực tiếp. Ngoài ra, cuộn cảm còn được dùng để ghép nối tín hiệu trong các mạch tần số cao, đảm bảo truyền tín hiệu hiệu quả mà không gây mất mát.

Gợi ý cho bạn: Cách đo cuộn cảm chi tiết bằng đồng hồ đo điện cảm

2/ Bất ngờ với một số công dụng của cuộn cảm trong đời sống hàng ngày

Không chỉ trong kỹ thuật, công dụng của cuộn cảm dùng để làm gì còn xuất hiện quanh ta một cách âm thầm nhưng không kém phần quan trọng. Ngoài các công dụng cơ bản và phổ biến như chống nhiễu, ổn định dòng điện mà chúng ta đã biết, cuộn cảm còn có những công dụng đặc biệt và bất ngờ sau đây mà ít ai nhận ra chúng đang hoạt động âm thầm xung quanh chúng ta mỗi ngày.

2.1 Cuộn cảm là trái tim của bếp từ

Trong bếp từ, cuộn cảm tạo ra từ trường biến thiên để làm nóng nồi chảo thông qua hiện tượng cảm ứng điện từ. Từ trường này sinh ra dòng điện cảm ứng trong đáy nồi (làm từ vật liệu dẫn từ), tạo nhiệt nhanh chóng và hiệu quả. Đây là một trong những ứng dụng phổ biến nhất của cuộn cảm trong đời sống.

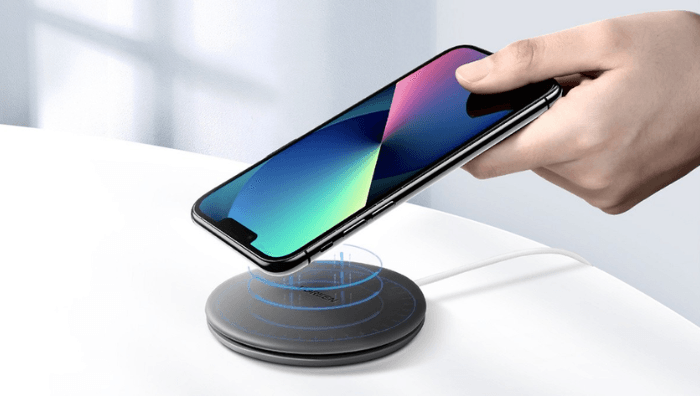

2.2 Sạc không dây

Sạc không dây sử dụng cuộn cảm để truyền năng lượng từ đế sạc đến thiết bị (điện thoại, tai nghe). Cuộn cảm trong đế sạc tạo từ trường, cuộn cảm trong thiết bị tiếp nhận từ trường đó và chuyển hóa thành dòng điện để sạc pin. Tất cả diễn ra mà không cần bất kỳ sợi cáp nào.

2.3 Hệ thống chống trộm gắn trên sản phẩm

Một ứng dụng bất ngờ khác khi hỏi công dụng của cuộn cảm dùng để làm gì chính là thẻ từ chống trộm. Trong các cửa hàng bán lẻ, thẻ chống trộm sử dụng cuộn cảm kết hợp với mạch cộng hưởng để phát tín hiệu khi đi qua cổng từ. Nếu sản phẩm chưa được thanh toán, cuộn cảm trong thẻ sẽ kích hoạt báo động, giúp ngăn chặn hành vi trộm cắp.

2.4 Máy dò kim loại

Máy dò kim loại trong an ninh sân bay hay khảo cổ học cũng sử dụng cuộn cảm để tạo ra từ trường. Khi có vật kim loại tiếp cận, nó sẽ làm thay đổi đặc tính của từ trường, từ đó phát ra tín hiệu cảnh báo. Đây là ví dụ điển hình về cách cuộn cảm hoạt động dựa trên hiện tượng cảm ứng điện từ.

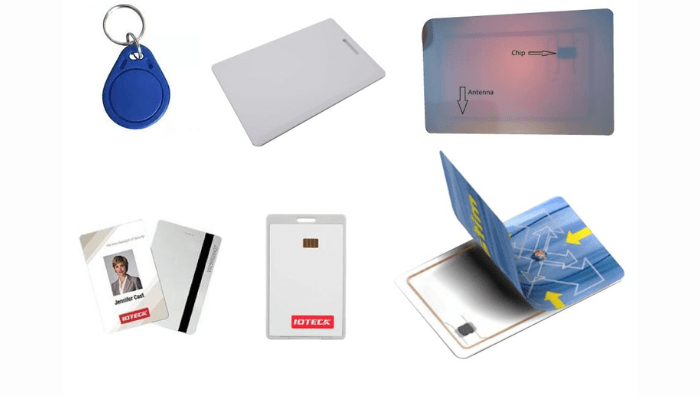

2.5 Thẻ RFID và NFC

Các loại thẻ không tiếp xúc như thẻ ra vào, thẻ thanh toán, thẻ giữ xe… đều sử dụng công nghệ RFID hoặc NFC, trong đó cuộn cảm đóng vai trò là anten để nhận và truyền tín hiệu qua từ trường. Nhờ cuộn cảm siêu nhỏ này, quá trình quét thẻ và nhận diện trở nên cực kỳ nhanh chóng và tiện lợi.

3/ Lưu ý khi sử dụng cuộn cảm

Hiểu rõ công dụng của cuộn cảm dùng để làm gì, nguyên lý hoạt động và đặc điểm của linh kiện này là điều kiện tiên quyết để đảm bảo hiệu suất tối ưu trong thiết kế mạch điện tử. Mặc dù cuộn cảm có cấu tạo khá đơn giản, nhưng việc sử dụng đúng cách lại đòi hỏi kỹ sư thiết kế phải có cái nhìn sâu sắc về cả lý thuyết lẫn thực tiễn. Dưới đây là những lưu ý không thể bỏ qua khi tích hợp cuộn cảm vào hệ thống điện tử:

• Chọn đúng loại cuộn cảm: Tùy thuộc vào ứng dụng (tần số cao, công suất lớn, hoặc lọc nhiễu), hãy chọn cuộn cảm phù hợp về lõi, độ tự cảm, và kích thước.
• Tránh nhiễu từ trường: Đặt cuộn cảm xa các nguồn từ trường mạnh để tránh ảnh hưởng đến hiệu suất.
• Kiểm tra định kỳ: Sử dụng thiết bị đo chuyên dụng để kiểm tra độ tự cảm và tình trạng cuộn cảm, tránh hư hỏng do quá nhiệt hoặc quá tải.
• Lắp đặt đúng cách: Đảm bảo cuộn cảm được mắc đúng (nối tiếp hoặc song song) theo thiết kế mạch để đạt hiệu quả tối ưu.
• Bảo quản đúng cách: Tránh để cuộn cảm tiếp xúc với môi trường ẩm ướt hoặc nhiệt độ quá cao, vì điều này có thể làm hỏng dây quấn hoặc lõi từ.

4/ Đồng hồ đo cuộn cảm chuyên dụng

Để kiểm tra chính xác công dụng của cuộn cảm dùng để làm gì trong từng ứng dụng cụ thể, việc sử dụng đồng hồ đo cuộn cảm chuyên dụng là cần thiết. Các thiết bị này giúp đo độ tự cảm (L), chất lượng (Q), và điện trở DC (Rdc) một cách chính xác. Dưới đây là hai loại thiết bị phổ biến:

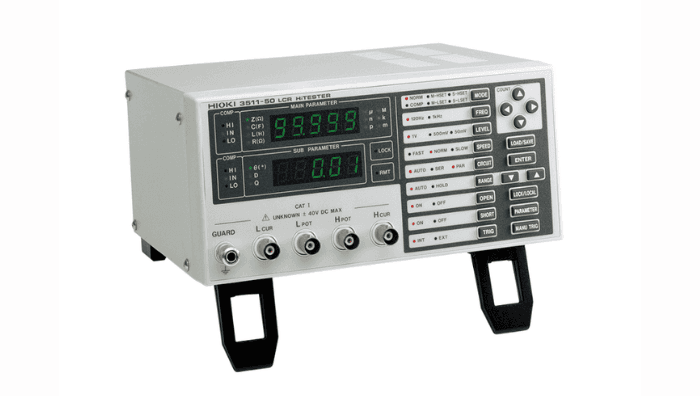

4.1 Máy đo LCR

Máy đo LCR là thiết bị chuyên dụng để đo các thông số như độ tự cảm (L), điện dung (C), và điện trở (R). Máy đo LCR cung cấp kết quả chính xác, đặc biệt phù hợp cho các ứng dụng kỹ thuật cao cấp. Đặc điểm nổi bật của máy đo LCR khi đo cuộn cảm:

• Đo được nhiều thông số cùng lúc (L, Q, Rdc).
• Hỗ trợ đo ở các tần số khác nhau, phù hợp với cuộn cảm tần số cao.
• Có chức năng bù nhiệt độ, giảm sai số khi đo Rdc.

Các sản phẩm nổi bật:

• Hioki IM3533: Máy đo LCR cao cấp, hỗ trợ đo độ tự cảm và điện trở DC với độ chính xác cao, tích hợp chức năng bù nhiệt độ.
• Hioki IM3523: Phù hợp cho các ứng dụng công nghiệp, cung cấp kết quả đo nhanh và đáng tin cậy.
• Hioki IM3536: Được thiết kế cho các phép đo phức tạp, hỗ trợ tần số đo rộng từ 4 Hz đến 8 MHz, lý tưởng cho cuộn cảm tần số cao.

4.2 Đồng hồ vạn năng có chức năng đo L

Một số đồng hồ vạn năng cao cấp được tích hợp chức năng đo độ tự cảm, phù hợp cho các kỹ thuật viên cần thiết bị đa năng. Đặc điểm chính:

• Dễ sử dụng, chi phí thấp hơn máy đo LCR.
• Thích hợp cho các phép đo cơ bản, nhưng độ chính xác có thể thấp hơn so với máy đo LCR.
• Chỉ một số dòng cao cấp có ký hiệu “L” hoặc “H” hỗ trợ đo cuộn cảm.

Các sản phẩm nổi bật:

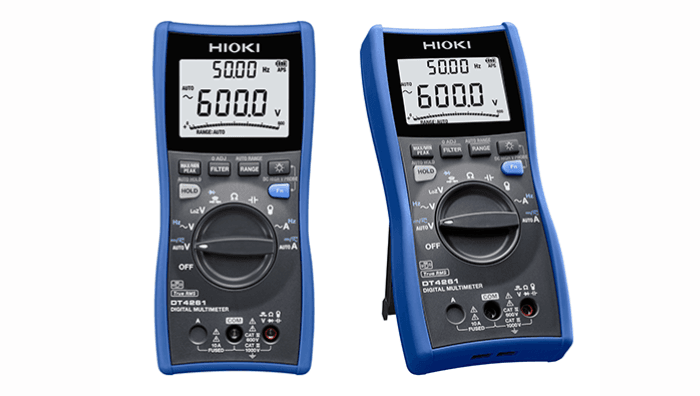

• Hioki DT4254: Đồng hồ vạn năng kỹ thuật số, hỗ trợ đo độ tự cảm với độ chính xác cao, phù hợp cho các kỹ thuật viên chuyên nghiệp.
• Fluke 15B+: Được thiết kế bền bỉ, dễ sử dụng, cung cấp khả năng đo độ tự cảm cơ bản và các thông số điện khác.
• Kyoritsu 2001: Đồng hồ vạn năng đa năng, phù hợp cho các ứng dụng sửa chữa và kiểm tra cuộn cảm trong điều kiện thực tế.

5/ Hioki là thương hiệu cung cấp thiết bị đo Nhật bản uy tín, bán chạy trên thế giới

Hioki là thương hiệu thiết bị đo điện, điện tử hàng đầu đến từ Nhật Bản, nổi tiếng với chất lượng vượt trội, độ chính xác cao và độ bền ấn tượng. Với hơn 80 năm phát triển, Hioki đã khẳng định vị thế của mình tại hơn 100 quốc gia trên thế giới và được hàng triệu kỹ sư tin dùng trong các lĩnh vực: điện lực, công nghiệp sản xuất, nghiên cứu phát triển, tự động hóa, năng lượng tái tạo…

Tại Việt Nam, Hioki Việt Nam là đại diện phân phối chính thức, cung cấp đầy đủ các dòng sản phẩm chính hãng, bảo hành theo tiêu chuẩn Nhật Bản và hỗ trợ kỹ thuật chuyên sâu từ đội ngũ chuyên gia. Bạn có thể dễ dàng tìm thấy các sản phẩm như: Đồng hồ vạn năng, Ampe kìm, Thiết bị đo cách điện, đo điện trở, Máy phân tích,…

Lựa chọn mua hàng tại Hioki Việt Nam bạn sẽ được đảm bảo:

• Chính xác cao: Tích hợp công nghệ đo tiên tiến, đảm bảo kết quả chính xác và ổn định trong mọi điều kiện.
• Độ bền vượt trội: Sản xuất tại Nhật Bản với quy trình kiểm soát chất lượng nghiêm ngặt, phù hợp với môi trường công nghiệp khắc nghiệt.
• Dễ sử dụng: Giao diện thân thiện, thiết kế trực quan, hỗ trợ người dùng thao tác nhanh chóng, hiệu quả.
• An toàn tuyệt đối: Tuân thủ các tiêu chuẩn an toàn quốc tế, chống sốc điện, quá dòng, chống bụi – chống nước.
• Đa dạng sản phẩm: Phù hợp với nhiều lĩnh vực đo lường – từ kiểm tra dân dụng đến hệ thống công nghiệp tự động hóa.
• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư Hioki Việt Nam luôn sẵn sàng hỗ trợ cài đặt, hướng dẫn sử dụng và xử lý sự cố.

Công dụng của cuộn cảm dùng để làm gì không còn là một câu hỏi quá khó. Việc hiểu rõ công dụng của cuộn cảm và sử dụng các thiết bị đo chuyên dụng như máy đo LCR hoặc đồng hồ vạn năng sẽ giúp bạn tối ưu hóa hiệu suất và bảo trì linh kiện hiệu quả. Nếu bạn cần thêm thông tin về cuộn cảm hoặc thiết bị đo lường, hãy liên hệ với Hioki Việt Nam để được tư vấn chi tiết!
