5 loại đồng hồ đo công suất điện phổ biến hiện nay

Đồng hồ đo công suất điện được sử dụng từ hộ gia đình, tủ điện đến nhà máy và phòng nghiên cứu. Mỗi loại thiết bị có cách lắp đặt, khả năng đo và mức độ phân tích khác nhau, vì vậy người dùng cần xác định rõ nhu cầu trước khi lựa chọn.

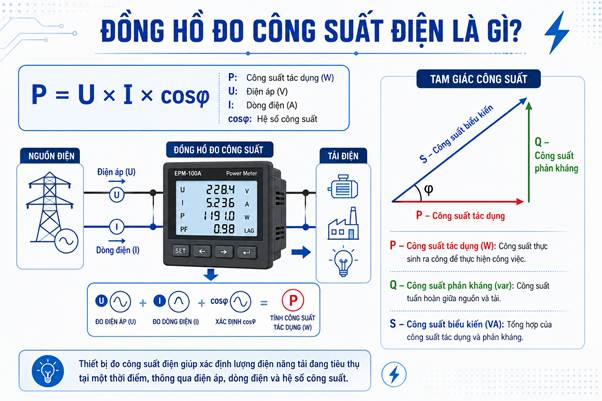

Đồng hồ đo công suất điện là gì?

Đồng hồ đo công suất điện là thiết bị thu nhận điện áp và dòng điện để xác định công suất của tải. Tùy từng loại, thiết bị có thể hiển thị công suất tác dụng, công suất phản kháng, công suất biểu kiến, hệ số công suất, tần số và điện năng tích lũy.

Với tải xoay chiều một pha, công suất tác dụng được biểu diễn theo công thức:

P = U × I × cosφ

Trong đó:

• P là công suất tác dụng, đơn vị W.
• U là điện áp, đơn vị V.
• I là dòng điện, đơn vị A.
• cosφ là hệ số công suất.

Cần phân biệt công suất với điện năng. Công suất cho biết tải đang sử dụng điện ở mức nào tại một thời điểm, còn điện năng phản ánh lượng điện đã tiêu thụ trong một khoảng thời gian.

Xem thêm: Ứng dụng và lợi ích của đồng hồ đo công suất tiêu thụ điện.

5 loại đồng hồ đo công suất điện phổ biến

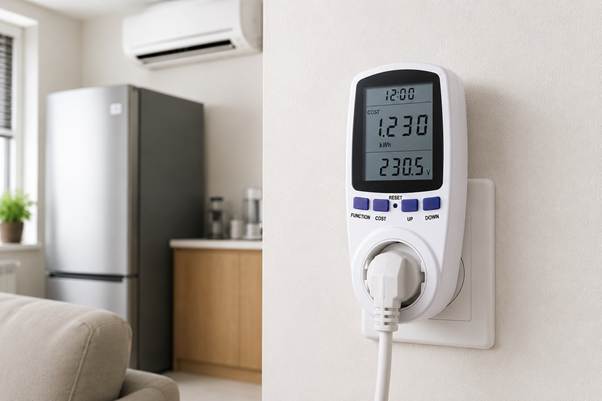

1. Đồng hồ đo công suất dạng ổ cắm

Đặc điểm

Đây là thiết bị nhỏ gọn được cắm trực tiếp vào ổ điện. Thiết bị cần kiểm tra sẽ được cắm vào đồng hồ để đo công suất và điện năng tiêu thụ.

Một số sản phẩm có thể hiển thị điện áp, dòng điện, công suất tức thời, thời gian hoạt động và điện năng tích lũy.

Phù hợp với nhu cầu nào?

Đồng hồ dạng ổ cắm phù hợp để kiểm tra thiết bị điện một pha công suất nhỏ như tủ lạnh, quạt, máy tính, máy lọc không khí hoặc đồ gia dụng.

Ưu điểm của loại này là dễ dùng và không cần kiến thức đấu nối chuyên sâu. Tuy nhiên, thiết bị thường chỉ dùng cho tải có phích cắm và không phù hợp để kiểm tra trực tiếp hệ thống điện ba pha hoặc tải công nghiệp lớn.

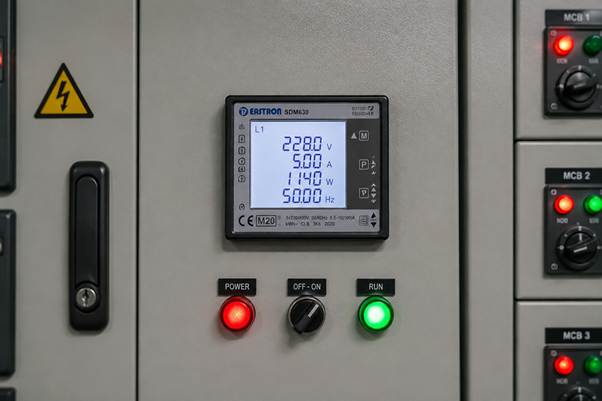

2. Đồng hồ công suất lắp trên tủ điện

Đặc điểm

Đồng hồ gắn tủ được lắp cố định trên mặt tủ hoặc thanh DIN. Thiết bị nhận tín hiệu điện áp và dòng điện để theo dõi các thông số của hệ thống.

Tùy cấu hình, đồng hồ có thể đo điện áp, dòng điện, công suất, hệ số công suất và điện năng. Một số loại hỗ trợ kết nối truyền thông để đưa dữ liệu về hệ thống giám sát. Các hãng thiết bị điện cung cấp nhiều dòng đồng hồ lắp bảng hoặc lắp DIN phục vụ quản lý điện năng trong tủ phân phối.

Phù hợp với nhu cầu nào?

Loại này phù hợp với nhà máy, tòa nhà, cửa hàng hoặc khu vực cần giám sát điện liên tục tại một vị trí cố định.

Hạn chế là thiết bị phải được đấu nối vào hệ thống và không thuận tiện khi cần kiểm tra lần lượt nhiều máy móc hoặc nhiều tủ điện khác nhau.

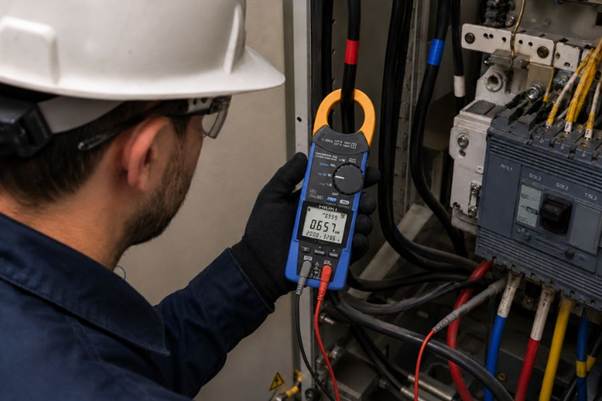

3. Ampe kìm đo công suất cầm tay

Đặc điểm

Ampe kìm đo công suất sử dụng hàm kẹp để đo dòng điện mà không phải cắt dây dẫn. Người dùng kết hợp hàm kẹp dòng với dây đo điện áp để thiết bị tính toán công suất.

Ngoài công suất, máy có thể đo điện áp, dòng điện, hệ số công suất, góc pha và tần số. Thiết kế cầm tay giúp kỹ thuật viên dễ dàng kiểm tra tại tủ điện, động cơ, máy bơm hoặc dây chuyền sản xuất.

Hioki CM3286-50 là thiết bị thuộc nhóm này, hỗ trợ đo trên mạch một pha và ba pha, đồng thời kiểm tra điện áp, dòng điện, góc pha và hệ số công suất.

Khi nào nên lựa chọn?

Ampe kìm phù hợp khi cần:

• Kiểm tra nhanh tải đang vận hành.
• So sánh công suất giữa các thiết bị.
• Kiểm tra cân bằng tải giữa các pha.
• Đo tại nhiều vị trí trong thời gian ngắn.

Thiết bị này chủ yếu cung cấp kết quả tại thời điểm đo. Nếu phụ tải thay đổi liên tục, người dùng nên lựa chọn máy có khả năng ghi dữ liệu.

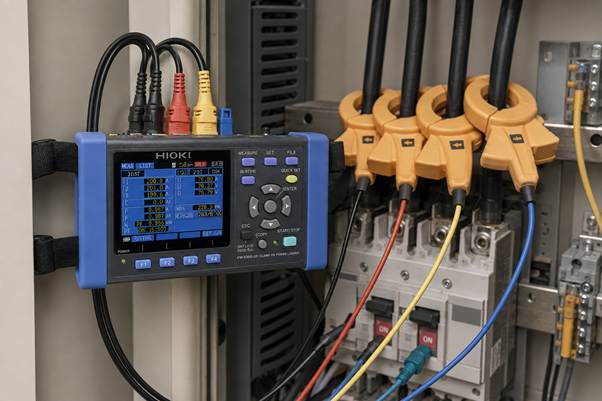

4. Thiết bị đo và ghi công suất

Đặc điểm

Thiết bị ghi công suất, hay power logger, có thể theo dõi phụ tải trong nhiều giờ, nhiều ngày hoặc theo từng ca sản xuất. Máy ghi lại sự thay đổi của điện áp, dòng điện, công suất, hệ số công suất và điện năng theo thời gian.

Dữ liệu sau đó được sử dụng để tìm thời điểm phụ tải tăng cao, so sánh mức tiêu thụ giữa các ca hoặc đánh giá kết quả của giải pháp tiết kiệm năng lượng.

Hioki PW3360-20 sử dụng cảm biến dòng dạng kẹp và hỗ trợ đo các hệ thống từ một pha đến ba pha. Thiết bị có thể ghi nhiều thông số như công suất tác dụng, công suất phản kháng, công suất biểu kiến và điện năng.

Ứng dụng phổ biến

Nhóm thiết bị này thường được sử dụng cho:

• Kiểm toán năng lượng.
• Khảo sát phụ tải nhà máy.
• Theo dõi mức tiêu thụ của từng dây chuyền.
• Xác định thời điểm xuất hiện công suất cực đại.
• Đánh giá hiệu quả trước và sau cải tiến.

So với ampe kìm, power logger cần nhiều thời gian thiết lập hơn nhưng cung cấp dữ liệu đầy đủ về xu hướng vận hành.

Xem thêm: Thiết bị đo công suất tiêu thụ điện 3 pha: Hướng dẫn lựa chọn và tối ưu hóa năng lượng

5. Máy đo và phân tích công suất chuyên dụng

Đặc điểm

Đây là nhóm thiết bị có độ chính xác và khả năng phân tích cao hơn. Máy thường được sử dụng trong phòng thử nghiệm, dây chuyền kiểm tra hoặc nghiên cứu thiết bị điện.

Đồng hồ công suất để bàn như Hioki PW3335 có thể đo AC/DC, công suất chờ và tải công suất lớn, với độ chính xác cơ bản ±0,1%. Thiết bị phù hợp để kiểm tra nguồn điện, đồ gia dụng, máy chủ hoặc sản phẩm điện tử.

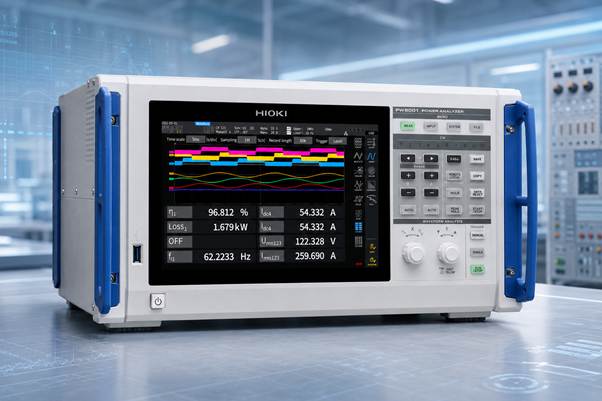

Với các ứng dụng nghiên cứu động cơ, biến tần và bộ chuyển đổi điện, máy phân tích công suất Hioki PW8001 hỗ trợ đo từ DC đến tần số cao và phân tích hiệu suất chuyển đổi.

Phân biệt với máy phân tích chất lượng điện

Máy phân tích công suất tập trung vào độ chính xác, hiệu suất và tổn hao của thiết bị. Trong khi đó, máy phân tích chất lượng điện được dùng để phát hiện sụt áp, tăng áp, gián đoạn, flicker, sóng hài hoặc các bất thường của nguồn điện.

Ví dụ: Hioki PQ3198 vừa ghi công suất vừa theo dõi các sự kiện chất lượng điện, phù hợp để tìm nguyên nhân hệ thống vận hành không ổn định.

5 loại đồng hồ đo công suất điện phổ biến gồm đồng hồ dạng ổ cắm, đồng hồ gắn tủ, ampe kìm đo công suất, thiết bị ghi công suất và máy phân tích chuyên dụng. Mỗi loại phù hợp với một mục đích khác nhau. Việc lựa chọn nên dựa trên hệ thống điện, thời gian theo dõi, độ chính xác và mức độ phân tích cần thiết.
