Vì sao bắt buộc phải đo điện trở cách điện trong hệ thống điện?

Trong mọi hệ thống điện, từ dân dụng đến công nghiệp, lớp cách điện đóng vai trò bảo vệ con người và thiết bị khỏi nguy cơ rò điện. Khi lớp cách điện suy giảm, dòng rò có thể xuất hiện âm thầm trước khi gây ra chập cháy hoặc điện giật. Vì vậy, đo điện trở cách điện là phép đo quan trọng để đánh giá tình trạng an toàn của dây dẫn, động cơ và thiết bị điện.

Nguyên lý và tiêu chuẩn khi đo điện trở cách điện

Điện trở cách điện là đại lượng thể hiện mức độ cản trở dòng rò giữa hai phần dẫn điện hoặc giữa lõi dẫn và vỏ thiết bị. Đơn vị đo thường là Megaohm (MΩ).

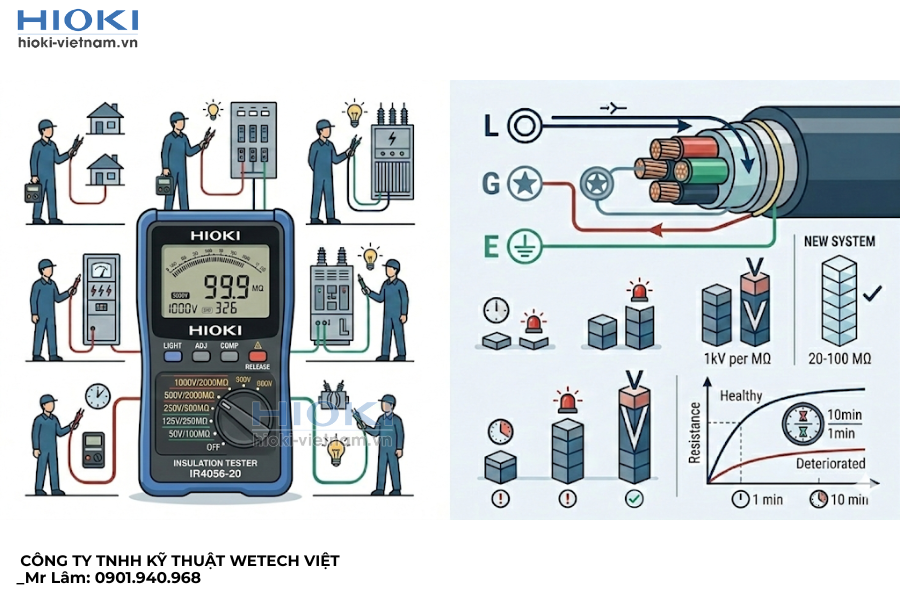

Nguyên lý hoạt động

Khi thực hiện đo điện trở cách điện, thiết bị đo sẽ tạo ra một điện áp thử cao hơn điện áp vận hành thực tế (thường 250V, 500V hoặc 1000V). Điện áp này giúp kiểm tra xem lớp cách điện có bị suy giảm hoặc có dòng rò tiềm ẩn hay không.

Điểm quan trọng cần người dùng cần lưu ý là:

• Nếu lớp cách điện tốt thì dòng rò rất nhỏ dẫn tới điện trở cao
• Nếu lớp cách điện suy giảm thì dòng rò tăng dẫn tới điện trở giảm

Điểm cần lưu ý là phép đo này không đánh giá khả năng dẫn điện, mà đánh giá khả năng ngăn dòng rò. Vì vậy, đơn vị đo thường là Megaohm (MΩ), cao hơn rất nhiều so với điện trở dây dẫn thông thường.

Tiêu chuẩn đo điện trở cách điện

Theo các tiêu chuẩn kỹ thuật như IEC 60364 và thông lệ trong ngành điện thì tiêu chuẩn đo điện trở cách điện như sau:

• Hệ thống điện áp ≤ 250V: tối thiểu 0,5 MΩ
• Hệ thống điện áp ≤ 500V: tối thiểu 1 MΩ

Tuy nhiên, đây chỉ là mức chấp nhận tối thiểu. Trong thực tế vận hành:

• Hệ thống mới thường đạt trên 20-100 MΩ
• Nếu giá trị chỉ quanh mức tối thiểu, cần theo dõi sát và kiểm tra định kỳ

Một nguyên tắc kỹ thuật thường được áp dụng là: Điện trở cách điện tối thiểu nên đạt khoảng 1 MΩ cho mỗi 1 kV điện áp danh định. Ngoài ra, trong kiểm tra động cơ và thiết bị công nghiệp, người ta còn sử dụng chỉ số PI (Polarization Index) để đánh giá độ lão hóa cách điện theo thời gian, thay vì chỉ dựa vào một con số tức thời.

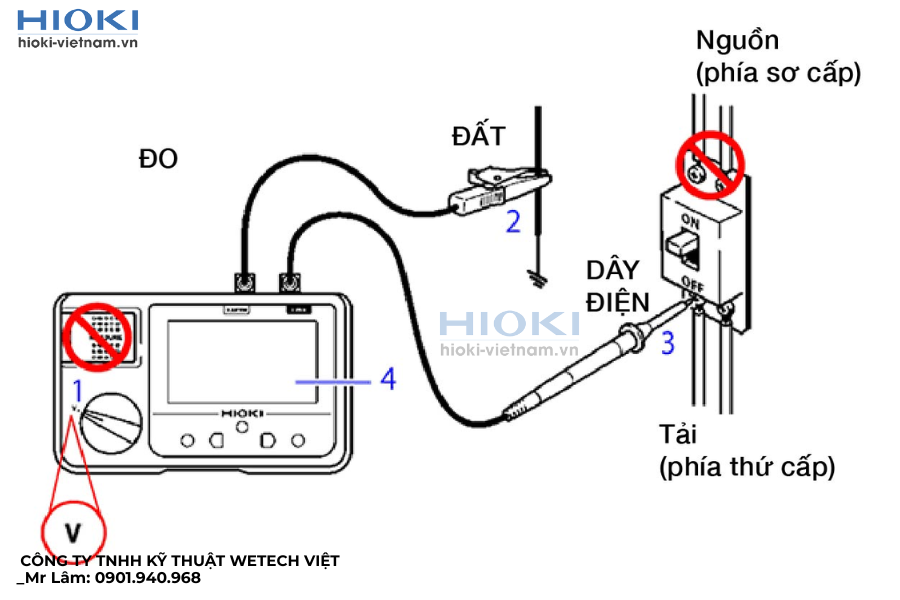

Quy trình đo điện trở cách điện đúng kỹ thuật

Để phép đo phản ánh chính xác tình trạng thực tế, quy trình đo điện trở cách điện thực hiện cần được tuân thủ nghiêm ngặt.

Bước 1: Chuẩn bị trước khi đo

• Ngắt hoàn toàn nguồn điện
• Tháo rời tải hoặc thiết bị điện tử nhạy cảm
• Xả điện tích dư trong tụ điện
• Kiểm tra dây đo và đầu nối

Việc không tách tải có thể làm sai lệch kết quả hoặc gây hư hỏng thiết bị điện tử.

Bước 2: Chọn điện áp thử phù hợp

Điện áp thử phải tương ứng với cấp điện áp của hệ thống:

• 500V DC: phổ biến trong hệ thống dân dụng 220-380V
• 1000V DC: hệ thống công nghiệp

Chọn điện áp thử quá thấp có thể khiến kết quả đo điện trở cách điện đẹp nhưng không phản ánh đúng mức độ suy giảm của lớp cách điện.

Bước 3: Duy trì phép đo đủ thời gian

Thông thường, thời gian đo chuẩn là khoảng 60 giây. Trong vài giây đầu, giá trị có thể thấp do hiện tượng hấp thụ điện môi, sau đó tăng dần và ổn định. Việc đọc kết quả quá sớm có thể dẫn đến đánh giá sai tình trạng cách điện.

Cách đánh giá kết quả đo điện trở cách điện và phòng ngừa rủi ro

Đo điện trở cách điện không chỉ là đạt hay không đạt. Điều quan trọng hơn là phân tích xu hướng thay đổi theo thời gian.

Các yếu tố ảnh hưởng đến kết quả

Giá trị đo có thể thay đổi do:

• Nhiệt độ môi trường cao làm giảm điện trở
• Độ ẩm tăng làm tăng dòng rò
• Bụi bẩn hoặc dầu mỡ bám trên bề mặt cách điện
• Chiều dài dây dẫn

Vì vậy, khi so sánh giữa các kỳ kiểm tra, nên thực hiện trong điều kiện tương đương để đảm bảo tính chính xác.

Xem thêm:

Phân tích xu hướng thay vì chỉ nhìn một con số

Trong bảo trì công nghiệp, việc theo dõi xu hướng suy giảm điện trở cách điện quan trọng hơn giá trị tại một thời điểm.

Ví dụ:

• Năm 1: 120 MΩ
• Năm 2: 70 MΩ
• Năm 3: 25 MΩ

Mặc dù vẫn cao hơn mức tối thiểu, nhưng xu hướng giảm nhanh là dấu hiệu cảnh báo cần kiểm tra chuyên sâu. Nếu không được phát hiện kịp thời, dòng rò có thể gây điện giật, làm rơ-le chống rò tác động liên tục hoặc gây phát nhiệt cục bộ dẫn đến cháy nổ.

Vì vậy, để đảm bảo phép đo điện trở cách điện đạt độ chính xác cao và ổn định trong môi trường thực tế, người dùng có thể tham khảo các thiết bị chuyên dụng như Đồng hồ đo điện trở cách điện Hioki IR4053-10, dòng máy được thiết kế tối ưu cho công tác kiểm tra dây dẫn, tủ điện và động cơ công nghiệp.

Đo điện trở cách điện là một bước kiểm tra quan trọng nhằm đánh giá mức độ an toàn của hệ thống điện. Phép đo này giúp phát hiện sớm sự suy giảm cách điện, hạn chế nguy cơ rò điện và chập cháy. Thực hiện đo điện trở cách điện định kỳ không chỉ là yêu cầu kỹ thuật, mà còn là giải pháp phòng ngừa rủi ro dài hạn cho toàn bộ hệ thống điện.

Xem thêm: Gợi ý các loại đồng hồ đo điện trở cách điện tốt nhất thị trường
