Thiết bị đo công suất tiêu thụ điện 3 pha: Hướng dẫn lựa chọn và tối ưu hóa năng lượng

Điện 3 pha là nguồn năng lượng chủ yếu cung cấp cho các nhà máy, xí nghiệp và các tòa nhà thương mại lớn. Việc quản lý và đo lường chính xác công suất tiêu thụ điện 3 pha không chỉ giúp doanh nghiệp kiểm soát chi phí mà còn là chìa khóa để tối ưu hóa hiệu suất năng lượng. Bài viết này sẽ cung cấp hướng dẫn chi tiết về các thiết bị đo công suất tiêu thụ điện 3 pha chuyên dụng và cách lựa chọn tối ưu nhất.

1/ Tầm quan trọng của đo lường 3 pha

Việc đo lường chính xác công suất tiêu thụ giúp doanh nghiệp xác định được điểm lãng phí năng lượng, từ đó đưa ra các biện pháp tiết kiệm hiệu quả. Một hệ thống đo lường tốt có thể giảm 15-30% chi phí điện hàng năm.

Đo công suất 3 pha còn giúp phát hiện sớm các vấn đề về chất lượng điện như mất cân bằng pha, sóng hài, hệ số công suất thấp. Những vấn đề này không chỉ làm tăng hóa đơn tiền điện mà còn gây hư hỏng thiết bị, giảm tuổi thọ máy móc. Việc giám sát liên tục giúp bảo vệ đầu tư thiết bị và đảm bảo hoạt động ổn định của hệ thống điện.

Đọc thêm: Cách đo điện trở cách điện động cơ 3 pha đúng kỹ thuật

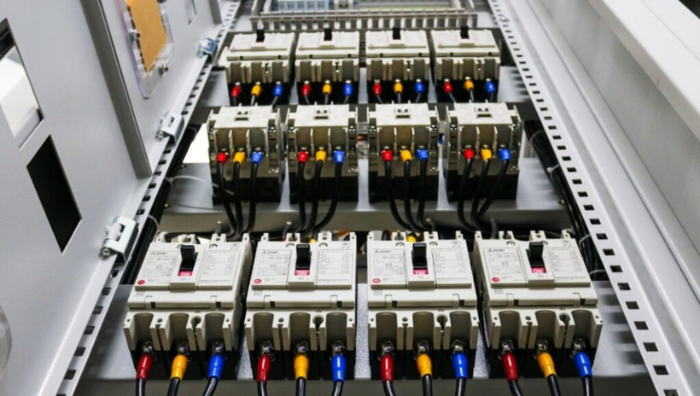

2/ Điện 3 pha và các thông số cần đo

Để sử dụng hiệu quả thiết bị đo công suất tiêu thụ điện 3 pha, bạn cần nắm vững các khái niệm cơ bản và thông số quan trọng của hệ thống điện 3 pha.

2.1 Khái niệm cơ bản về điện 3 pha

Điện 3 pha là hệ thống điện xoay chiều gồm 3 dây pha (L1, L2, L3) và 1 dây trung tính (N), trong đó các điện áp pha lệch nhau 120 độ. Hệ thống này truyền tải công suất hiệu quả hơn điện 1 pha, giúp giảm tiết diện dây dẫn và tổn thất năng lượng. Điện áp pha thường là 220V còn điện áp dây là 380V trong hệ thống công nghiệp Việt Nam.

Có hai cách đấu nối chính trong hệ thống 3 pha là đấu hình sao (Y) và đấu hình tam giác (Δ). Đấu hình sao có điểm trung tính nối đất, phù hợp cho tải không cân bằng và cung cấp cả điện áp pha lẫn dây. Đấu hình tam giác không có điểm trung tính, thường dùng cho động cơ công suất lớn và các tải cân bằng.

2.2 Các thông số đo cốt lõi

Thiết bị đo công suất tiêu thụ điện 3 pha phải đo được đồng thời các thông số sau để cung cấp bức tranh đầy đủ về mức tiêu thụ và chất lượng điện:

• Điện áp (V) và Dòng điện (A): Giá trị cơ bản của mỗi pha và tổng giá trị.
• Công suất thực (P – kW): Lượng công suất được chuyển hóa thành công có ích. Đây là thông số tính tiền điện.
• Công suất phản kháng (Q – kVAR): Công suất cần thiết để tạo ra từ trường cho động cơ hoạt động, nhưng không sinh công có ích.
• Công suất biểu kiến (S – kVA): Tổng của công suất thực và công suất phản kháng.
• Hệ số công suất (PF – Power Factor): Tỷ lệ giữa công suất thực và công suất biểu kiến (PF=P/S). Hệ số PF càng gần 1 thì việc sử dụng điện càng hiệu quả.

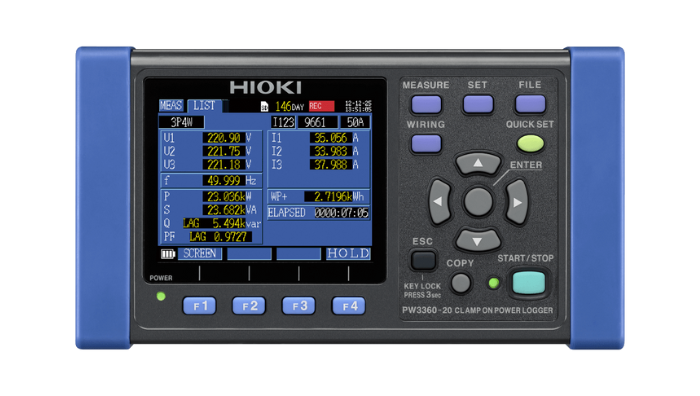

3/ Phân loại thiết bị đo công suất 3 pha chuyên dụng

Thị trường cung cấp nhiều loại thiết bị đo công suất tiêu thụ điện 3 pha với chức năng và mức giá khác nhau, phù hợp cho từng mục đích sử dụng cụ thể.

3.1 Thiết bị phân tích chất lượng điện năng

Thiết bị đo công suất tiêu thụ điện 3 pha bằng máy phân tích chất lượng điện năng (Power Quality Analyzer) là dòng sản phẩm cao cấp dành cho các kỹ sư điện chuyên nghiệp. Chúng không chỉ đo công suất mà còn phân tích sâu các vấn đề về chất lượng điện như sóng hài, flicker, sụt áp thoáng qua, quá áp và nhiễu điện.

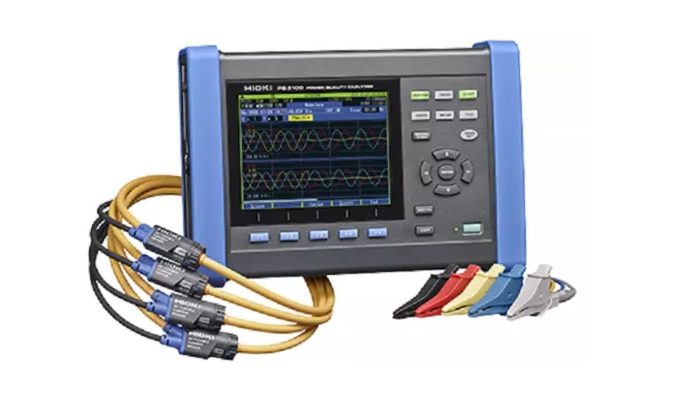

• Hioki PQ3100-92:Thiết bị phân tích chất lượng điện toàn diện, trang bị màn hình cảm ứng màu 7 inch hiển thị trực quan, cho phép đo đồng thời 4 kênh điện áp và 4 kênh dòng điện. Hỗ trợ phân tích sóng hài đến bậc 50 theo chuẩn IEC 61000-4-7, đáp ứng yêu cầu kiểm tra và giám sát hệ thống điện chuyên nghiệp. Bộ thiết bị gồm máy chính, 4 kẹp dòng 600A CT7136, túi đựng, thẻ nhớ 2GB cùng phụ kiện tiêu chuẩn (dây đo, bộ nguồn, pin sạc, cáp USB)
• Hioki PQ3100: Phiên bản tiêu chuẩn, nhỏ gọn nhưng vẫn đáp ứng đầy đủ các chức năng phân tích điện cơ bản. Thiết bị đo được công suất 3 pha, sóng hài đến bậc 30, có pin sạc hoạt động liên tục 7 giờ, dễ dàng mang theo và sử dụng tại hiện trường. Bộ phụ kiện gồm dây đo, bộ nguồn Adapter, pin sạc và cáp USB (không kèm kẹp dòng, túi đựng và thẻ nhớ).
• Hioki PQ3100-94:Phiên bản nâng cấp mạnh mẽ với khả năng đo mở rộng 4 kênh điện áp và 4 kênh dòng điện lên đến 6000A AC, phù hợp cho hệ thống công nghiệp công suất lớn. Thiết bị có bộ nhớ 2GB, ghi dữ liệu dài hạn tới 6 tháng, và phát hiện ghi lại dạng sóng thoáng qua (transient) với tốc độ lấy mẫu 100kHz. Trọn bộ gồm máy chính, 4 kẹp dòng 6000A CT7045, túi đựng, thẻ nhớ 2GB cùng phụ kiện tiêu chuẩn.
• Hioki PQ3100-91: Bộ kit cơ bản bao gồm: Máy chính, Kẹp dòng 600A CT7136 x2 cái, Túi đựng, Thẻ nhớ 2GB và (Bộ phụ kiện tiêu chuẩn: Dây đo, Bộ nguồn Adapter, Pin Sạc, Cable USB.) Đây là giải pháp trọn gói sẵn sàng sử dụng ngay cho kỹ thuật viên, tiết kiệm thời gian chọn phụ kiện.

3.2 Đồng hồ đo công suất

Đồng hồ đo công suất là thiết bị đo công suất tiêu thụ điện 3 pha cố định được lắp đặt trong tủ điện để giám sát liên tục. Chúng có kích thước nhỏ gọn, dễ lắp đặt và giá thành hợp lý hơn thiết bị phân tích.

• • Hioki PW3337: Đồng hồ công suất gắn tủ điện kích thước 96x96mm với màn hình LCD lớn hiển thị đa thông số. Đo công suất 3 pha, năng lượng tích lũy, hệ số công suất và nhu cầu công suất (demand). Có 2 ngõ ra analog 4-20mA và 2 ngõ ra relay để cảnh báo hoặc điều khiển. Giao tiếp RS-485 Modbus RTU kết nối với hệ thống SCADA
  • Hioki 3333: Đồng hồ vạn năng kẹp dòng chuyên dụng cho đo công suất 3 pha không cần ngắt điện. Kẹp dòng tích hợp đo đến 1000A AC/DC, đo điện áp đến 600V AC. Hiển thị trực tiếp công suất thực (kW), công suất phản kháng (kVar), công suất biểu kiến (kVA) và hệ số công suất của cả 3 pha.

• Hioki PW3360-21: Đồng hồ công suất thông minh thế hệ mới với màn hình TFT màu 3.5 inch hiển thị đồ họa vector, dạng sóng và xu hướng thời gian thực. Đo và ghi 50 thông số điện bao gồm công suất, năng lượng, sóng hài, mất cân bằng điện áp/dòng điện.

4/ Tiêu chí lựa chọn thiết bị đo công suất 3 pha đáng mua

Để đầu tư đúng thiết bị đo công suất tiêu thụ điện 3 pha phù hợp với nhu cầu và ngân sách, bạn cần cân nhắc kỹ các tiêu chí quan trọng sau đây.

• Tính năng True RMS: Thiết bị bắt buộc phải có tính năng True RMS (Giá trị hiệu dụng thực). Tính năng này cho phép đồng hồ đo chính xác cả điện áp và dòng điện khi sóng điện không phải là hình sin thuần túy.
• Khả năng đo sóng hài (Harmonics): Sóng hài là nhiễu méo mó trong sóng điện, gây quá nhiệt và làm giảm tuổi thọ của thiết bị. Thiết bị đo tốt cần có khả năng phân tích sóng hài (thường đến bậc 50 hoặc cao hơn) để chẩn đoán nguyên nhân gây ra các vấn đề về chất lượng điện.
• Cấp an toàn (Safety Rating): Vì làm việc với điện áp cao 3 pha, thiết bị phải đạt Cấp an toàn CAT IV (Category IV). Cấp CAT IV đảm bảo đồng hồ có khả năng chịu được các xung điện áp đột ngột (transient voltage) lớn nhất tại nguồn cấp chính, bảo vệ tối đa cho người sử dụng.
• Khả năng ghi dữ liệu (Data Logging): Một thiết bị đo công suất tiêu thụ điện 3 pha tốt cần có bộ nhớ trong lớn và khả năng ghi lại dữ liệu đo lường trong nhiều ngày hoặc nhiều tuần. Chức năng này giúp kỹ sư phân tích xu hướng tiêu thụ, lập hồ sơ tải và xác định thời điểm tiêu thụ điện cao nhất.
• Kết nối và Phần mềm: Thiết bị nên có khả năng kết nối không dây (Bluetooth/Wi-Fi) để truyền dữ liệu dễ dàng sang máy tính hoặc điện thoại. Phần mềm kèm theo cần trực quan, cho phép người dùng xem biểu đồ, tạo báo cáo và phân tích chuyên sâu về chất lượng điện năng.

5/ Lợi ích của việc đo công suất 3 pha chính xác

Đầu tư vào thiết bị đo công suất tiêu thụ điện 3 pha chất lượng mang lại nhiều lợi ích thiết thực và lâu dài cho doanh nghiệp.

• Tiết kiệm chi phí điện năng: Theo thống kê, doanh nghiệp có hệ thống giám sát năng lượng giảm được 10-30% chi phí điện hàng năm. Thiết bị đo công suất tiêu thụ điện 3 pha giúp xác định các thiết bị tiêu thụ nhiều điện, phát hiện máy móc hoạt động không hiệu quả hoặc chạy không cần thiết ngoài giờ. Việc cải thiện hệ số công suất từ 0.7 lên 0.95 có thể tiết kiệm 15-20% hóa đơn tiền điện và tránh bị phạt của công ty điện lực.
• Bảo vệ thiết bị và kéo dài tuổi thọ: Giám sát liên tục giúp phát hiện sớm các vấn đề như quá tải, mất cân bằng pha, sóng hài cao trước khi chúng gây hư hỏng thiết bị. Mất cân bằng tải 10% có thể giảm 25% tuổi thọ động cơ. Phát hiện và khắc phục kịp thời giúp tránh các sự cố đắt đỏ, giảm chi phí bảo trì và thay thế thiết bị.
• Tối ưu hóa năng lực hệ thống: Dữ liệu đo lường giúp doanh nghiệp hiểu rõ nhu cầu công suất thực tế, từ đó quyết định nâng cấp hay tối ưu hệ thống điện hợp lý. Tránh tình trạng đầu tư dư thừa công suất gây lãng phí hoặc thiếu công suất dẫn đến quá tải. Phân tích đồ thị phụ tải giúp sắp xếp lại lịch vận hành thiết bị, giảm nhu cầu công suất cao điểm.
• Tuân thủ quy định và chứng nhận: Nhiều tiêu chuẩn quốc tế về quản lý năng lượng như ISO 50001, LEED, Green Building yêu cầu có hệ thống đo lường và giám sát năng lượng. Dữ liệu đo chính xác là cơ sở để lập báo cáo tiêu thụ năng lượng, đánh giá hiệu quả các biện pháp tiết kiệm và xin các chứng nhận xanh.
• Cơ sở cho quyết định chiến lược: Dữ liệu năng lượng dài hạn giúp ban lãnh đạo đưa ra quyết định đầu tư đúng đắn như lắp đặt hệ thống năng lượng mặt trời, nâng cấp thiết bị, áp dụng công nghệ tiết kiệm năng lượng. Phân tích chi phí – lợi ích của các dự án tiết kiệm năng lượng cần dựa trên số liệu đo lường thực tế chứ không phải ước tính.

Đầu tư vào thiết bị đo công suất tiêu thụ điện 3 pha chất lượng là bước đi thông minh để quản lý hiệu quả năng lượng, giảm chi phí vận hành và nâng cao tính cạnh tranh của doanh nghiệp. Hãy chọn thiết bị phù hợp với quy mô và nhu cầu cụ thể, ưu tiên các thương hiệu uy tín như Hioki, Fluke, Schneider để đảm bảo độ chính xác và độ bền lâu dài.
