Đồng hồ đo điện 1 pha là gì? Cách chọn thiết bị phù hợp từng nhu cầu.

Đồng hồ đo điện 1 pha là công tơ đo điện năng hoặc các thiết bị kiểm tra điện như đồng hồ vạn năng, ampe kìm, máy đo công suất và máy phân tích chất lượng điện. Vì vậy, để lựa chọn đúng thiết bị, người dùng cần xác định trước mình muốn đo điện áp, dòng điện, công suất, điện năng hay chất lượng nguồn điện.

Đồng hồ đo điện 1 pha là gì?

Điện 1 pha là hệ thống điện phổ biến trong dân dụng, văn phòng, cửa hàng và nhiều thiết bị công suất nhỏ. Tại Việt Nam, điện 1 pha thường có điện áp danh định khoảng 220V giữa dây pha và dây trung tính.

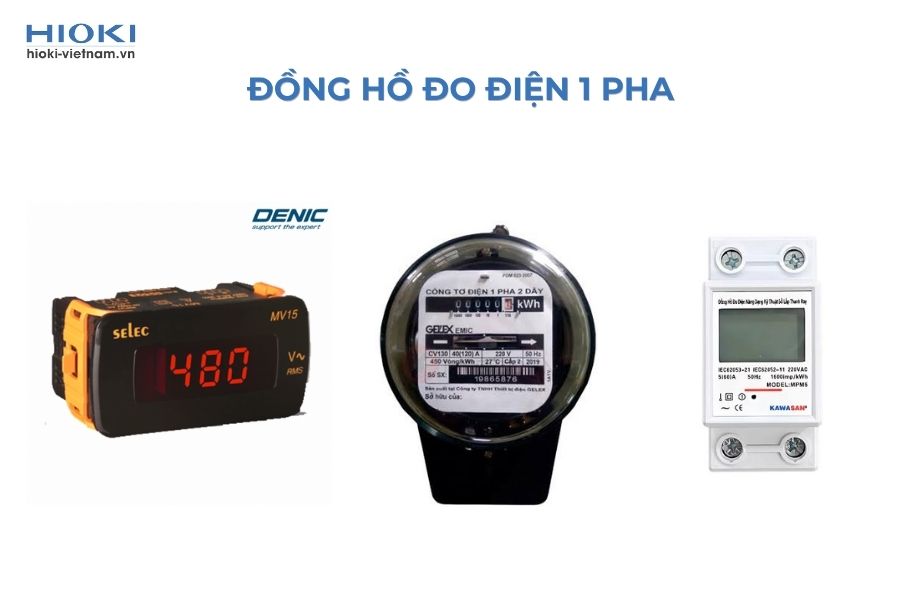

Trong thực tế, cụm từ đồng hồ đo điện 1 pha thường được hiểu theo hai nhóm:

• Công tơ điện dùng để ghi nhận điện năng tiêu thụ theo kWh.
• Thiết bị đo kiểm hệ thống điện 1 pha như đồng hồ vạn năng, ampe kìm, máy đo công suất hoặc máy phân tích chất lượng điện.

Nếu mục tiêu là tính tiền điện hàng tháng, công tơ điện là thiết bị phù hợp.

Nếu mục tiêu là kiểm tra điện áp, dòng điện, công suất hoặc tìm nguyên nhân hệ thống hoạt động bất thường, người dùng cần thiết bị đo điện chuyên dụng.

Đồng hồ đo điện 1 pha có thể đo những thông số nào?

Tùy loại thiết bị, người dùng có thể kiểm tra một hoặc nhiều thông số sau.

Điện áp – V

Điện áp là thông số cơ bản nhất khi kiểm tra hệ thống điện 1 pha.

Phép đo này giúp xác định:

• Nguồn điện có đang tồn tại hay không.
• Điện áp có nằm trong mức vận hành bình thường hay không.
• Có hiện tượng sụt áp hoặc tăng áp bất thường hay không.

Đồng hồ vạn năng là thiết bị phổ biến để thực hiện phép đo này.

Dòng điện – A

Dòng điện cho biết lượng dòng đang chạy qua tải.

Trong bảo trì, kỹ thuật viên thường kiểm tra dòng để đánh giá:

• Thiết bị có hoạt động quá tải không.
• Động cơ hoặc máy móc có tiêu thụ dòng bất thường không.
• Dòng tải thực tế giữa các thời điểm có thay đổi không.

Ampe kìm là lựa chọn thuận tiện vì có thể đo dòng bằng cách kẹp quanh một dây dẫn mà không cần ngắt mạch.

Công suất – W

Công suất cho biết lượng năng lượng thiết bị đang sử dụng tại một thời điểm.

Đây là thông số quan trọng khi:

• Kiểm tra công suất tải.
• Đánh giá hiệu suất vận hành.
• Kiểm toán năng lượng.
• So sánh mức tiêu thụ trước và sau khi tối ưu hệ thống.

Nếu cần đo chính xác công suất, nên sử dụng máy đo công suất thay vì tính toán từ các phép đo điện áp và dòng riêng lẻ.

Hệ số công suất – PF

Hệ số công suất thể hiện mối quan hệ giữa công suất thực và công suất biểu kiến.

Các tải như động cơ, máy biến áp, nguồn điện tử hoặc thiết bị có mạch điều khiển có thể có hệ số công suất thấp hơn 1.

Việc theo dõi PF giúp kỹ thuật viên hiểu rõ hơn đặc tính tải và hiệu quả sử dụng điện.

Điện năng – Wh hoặc kWh

Nếu muốn biết thiết bị đã tiêu thụ bao nhiêu điện trong một khoảng thời gian, cần đo điện năng.

Điện năng thường được thể hiện bằng Wh hoặc kWh.

Đây là thông số đặc biệt hữu ích trong:

• Kiểm toán năng lượng.
• Theo dõi máy móc theo ca sản xuất.
• So sánh mức tiêu thụ giữa các thiết bị.
• Đánh giá hiệu quả của giải pháp tiết kiệm điện.

Các loại thiết bị dùng để đo điện 1 pha

Không có một loại đồng hồ phù hợp cho mọi nhu cầu. Mỗi nhóm thiết bị có thế mạnh riêng.

Đồng hồ vạn năng – kiểm tra điện cơ bản

Đồng hồ đo điện vạn năng là thiết bị phù hợp khi cần kiểm tra nhanh các thông số cơ bản của hệ thống điện 1 pha.

Tùy model, thiết bị có thể hỗ trợ:

• Điện áp AC/DC.
• Điện trở.
• Thông mạch.
• Tần số.
• Điện dung.
• Một số chức năng kiểm tra điện khác.

Đồng hồ vạn năng đặc biệt phù hợp với công việc sửa chữa, lắp đặt và bảo trì điện.

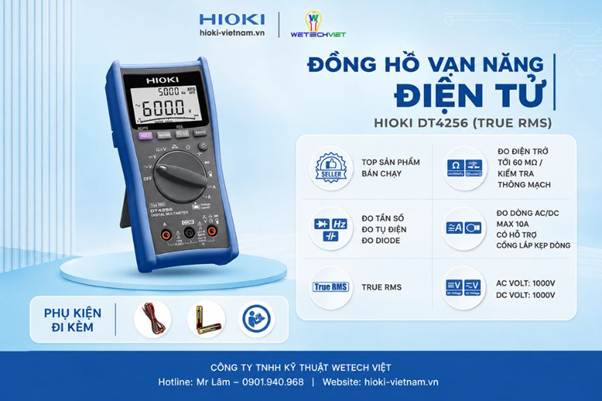

Một model có thể tham khảo là Hioki DT4256, phù hợp với nhiều công việc kiểm tra điện dân dụng và công nghiệp.

Ampe kìm – đo dòng mà không cần ngắt dây

Nếu nhu cầu chính là kiểm tra dòng tải, ampe kìm Hioki thường thuận tiện hơn đồng hồ vạn năng.

Khi đo, người dùng chỉ cần kẹp hàm cảm biến quanh một dây dẫn.

Điều này giúp:

• Giảm thời gian thao tác.
• Hạn chế phải tháo dây.
• Thuận tiện khi kiểm tra nhiều tải liên tục.
• Phù hợp với tủ điện và dây dẫn đang vận hành.

Một lưu ý quan trọng là không được kẹp đồng thời cả dây pha và dây trung tính khi muốn đo dòng tải, bởi từ trường của hai dây có thể triệt tiêu nhau.

Máy đo công suất – khi cần đo W, PF và điện năng

Khi yêu cầu không chỉ dừng ở điện áp hoặc dòng, máy đo công suất là lựa chọn phù hợp hơn.

Ampe kìm Hioki có thể đo đồng thời nhiều đại lượng như:

• Điện áp.
• Dòng điện.
• Công suất tác dụng.
• Công suất biểu kiến.
• Hệ số công suất.
• Tần số.
• Điện năng tiêu thụ.

Đây là nhóm thiết bị đặc biệt hữu ích trong quản lý năng lượng và kiểm toán hệ thống điện.

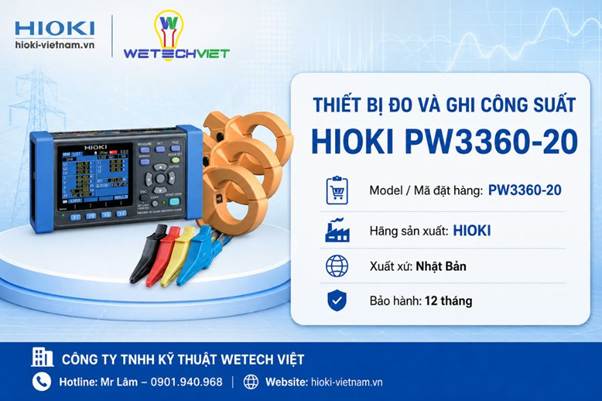

Các dòng như Hioki PW3360 được thiết kế để theo dõi và ghi dữ liệu công suất theo thời gian, thay vì chỉ cung cấp một giá trị đo tức thời.

Điều này rất quan trọng vì tải điện có thể thay đổi theo thời gian, ca làm việc hoặc trạng thái vận hành của máy.

Máy phân tích chất lượng điện – kiểm tra chuyên sâu

Trong một số trường hợp, vấn đề không nằm ở mức điện áp hay dòng điện trung bình mà ở chất lượng nguồn điện.

Các hiện tượng có thể gồm:

• Sụt áp.
• Tăng áp.
• Mất điện ngắn hạn.
• Sóng hài.
• Biến động tần số.

Khi đó, cần sử dụng máy phân tích chất lượng điện.

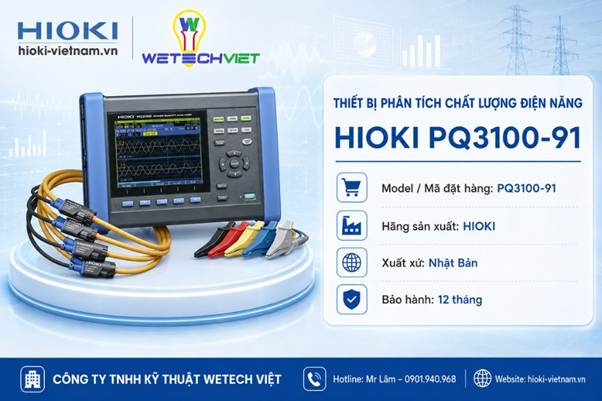

Hioki PQ3100 hỗ trợ nhiều cấu hình mạch, bao gồm hệ thống điện 1 pha, phù hợp với nhu cầu phân tích sự cố và đánh giá chất lượng nguồn điện chuyên sâu hơn.

Nên chọn đồng hồ đo điện 1 pha nào?

Có thể lựa chọn dựa trên mục tiêu thực tế:

Việc lựa chọn đúng thiết bị giúp giảm chi phí đầu tư và tránh mua một máy có nhiều tính năng nhưng không phù hợp với công việc thực tế.

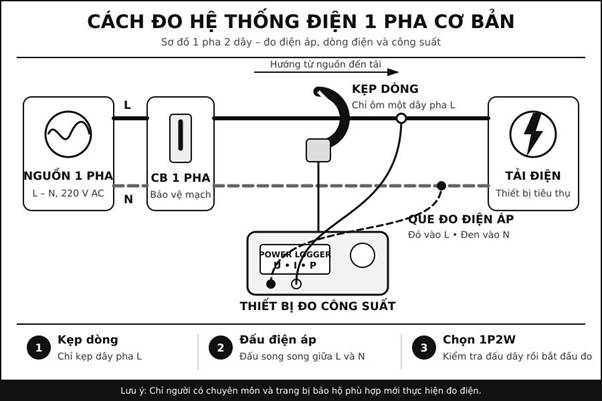

Cách đo hệ thống điện 1 pha cơ bản

Tùy thông số cần kiểm tra, phương pháp đo sẽ khác nhau.

Đo điện áp

Với hệ thống điện 1 pha, điện áp thường được đo giữa:

L – N

Trong đó:

• L: dây pha.
• N: dây trung tính.

Đồng hồ được đặt ở chức năng đo điện áp AC và kết nối hai que đo theo đúng hướng dẫn của nhà sản xuất.

Đo dòng điện

Nếu sử dụng ampe kìm, cần kẹp quanh một dây pha hoặc một dây trung tính.

Không kẹp cả hai dây cùng lúc nếu mục tiêu là xác định dòng tải.

Đo công suất

Muốn đo công suất thực tế, thiết bị phải nhận đồng thời tín hiệu điện áp và dòng điện.

Máy đo công suất chuyên dụng sẽ tính toán các đại lượng như W, VA và PF từ các tín hiệu này.

Nếu cần theo dõi biến động tải trong thời gian dài, nên sử dụng thiết bị có chức năng ghi dữ liệu.

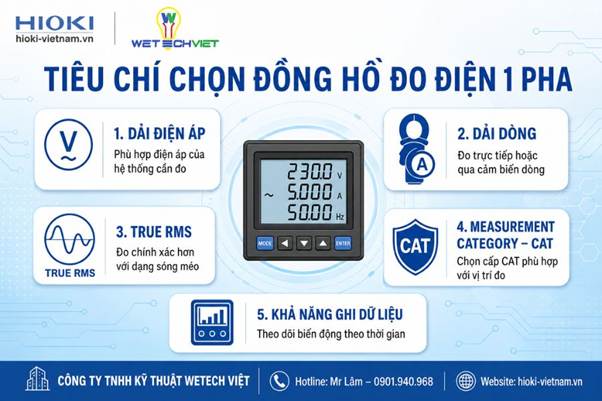

Tiêu chí chọn đồng hồ đo điện 1 pha

Ngoài loại thiết bị, người dùng cũng nên xem xét các thông số kỹ thuật sau.

Dải điện áp

Thiết bị phải có dải điện áp phù hợp với hệ thống.

Không nên sử dụng máy chỉ vì điện áp cần đo thấp hơn giá trị tối đa hiển thị mà bỏ qua các yêu cầu an toàn khác.

Dải dòng

Nếu đo dòng tải, cần xác định trước dòng tối đa của hệ thống.

Ví dụ, công việc dân dụng có thể chỉ cần đo vài chục ampe, trong khi hệ thống công nghiệp có thể yêu cầu hàng trăm hoặc hàng nghìn ampe.

True RMS

Trong hệ thống có biến tần, tải điện tử hoặc dạng sóng bị méo, nên ưu tiên thiết bị True RMS.

True RMS giúp thiết bị đánh giá chính xác hơn giá trị hiệu dụng của dạng sóng không hoàn toàn hình sin.

Measurement Category – CAT

Đây là thông số liên quan trực tiếp đến an toàn.

Ví dụ:

• CAT II thường liên quan đến thiết bị sử dụng điện.
• CAT III thường áp dụng cho tủ phân phối và hệ thống dây cố định.
• CAT IV áp dụng tại những vị trí gần nguồn cấp hơn.

Nếu thường xuyên làm việc trong tủ điện, nên đọc thêm bài CAT III là gì? để hiểu cách lựa chọn cấp an toàn phù hợp.

Khả năng ghi dữ liệu

Một phép đo tức thời chỉ cho biết trạng thái hệ thống tại thời điểm đo.

Trong kiểm toán năng lượng hoặc bảo trì công nghiệp, thiết bị có khả năng ghi dữ liệu sẽ hữu ích hơn vì có thể theo dõi:

• Giá trị lớn nhất.
• Giá trị nhỏ nhất.
• Giá trị trung bình.
• Biến động tải.
• Điện năng tiêu thụ theo thời gian.

Đồng hồ đo điện 1 pha có phải công tơ điện không?

Không hoàn toàn.

Công tơ điện là thiết bị chuyên dùng để ghi nhận điện năng tiêu thụ, thường tính bằng kWh.

Trong khi đó, cụm từ “đồng hồ đo điện 1 pha” còn có thể được dùng để chỉ các thiết bị kiểm tra điện như:

• Đồng hồ vạn năng.
• Ampe kìm.
• Máy đo công suất.
• Máy ghi công suất.
• Máy phân tích chất lượng điện.

Do đó, trước khi mua thiết bị, cần xác định rõ muốn đo điện năng để tính lượng điện tiêu thụ hay kiểm tra thông số kỹ thuật của hệ thống.

Một số câu hỏi thường gặp

Điện 1 pha thường bao nhiêu Volt?

Trong hệ thống điện dân dụng tại Việt Nam, điện áp giữa dây pha và dây trung tính thường có giá trị danh định khoảng 220V.

Có dùng ampe kìm để đo điện 1 pha được không?

Có. Ampe kìm rất phù hợp để đo dòng tải trong hệ thống điện 1 pha. Khi đo cần kẹp quanh một dây dẫn, không kẹp cả dây pha và dây trung tính cùng lúc.

Đồng hồ vạn năng có đo được điện năng kWh không?

Thông thường không. Đồng hồ vạn năng chủ yếu dùng để kiểm tra điện áp, điện trở, thông mạch và một số thông số cơ bản khác. Nếu cần đo kWh nên sử dụng máy đo hoặc ghi công suất có chức năng tích phân điện năng.

Muốn kiểm tra thiết bị nào dùng nhiều điện nên dùng máy gì?

Nếu cần đo chính xác công suất và điện năng theo thời gian, nên sử dụng máy đo hoặc ghi công suất thay vì chỉ sử dụng đồng hồ vạn năng.

Thiết bị đo 3 pha có đo được hệ thống 1 pha không?

Nhiều máy đo công suất hoặc máy phân tích chất lượng điện hỗ trợ đồng thời cả cấu hình 1 pha và 3 pha. Tuy nhiên, cần kiểm tra đúng thông số của từng model trước khi sử dụng.

Kết luận

Đồng hồ đo điện 1 pha không chỉ là một loại thiết bị duy nhất. Tùy mục đích, người dùng có thể cần đồng hồ vạn năng để kiểm tra điện áp, ampe kìm để đo dòng, máy đo công suất để theo dõi W và PF hoặc thiết bị ghi dữ liệu để đánh giá điện năng tiêu thụ theo thời gian.

Thay vì lựa chọn dựa trên số lượng chức năng, nên xác định rõ thông số cần đo, dải điện áp, dải dòng, True RMS, cấp an toàn CAT và yêu cầu ghi dữ liệu.

Với nhu cầu kiểm tra hệ thống điện 1 pha trong bảo trì, sản xuất hoặc quản lý năng lượng, HIOKI cung cấp nhiều dòng thiết bị từ đồng hồ vạn năng, ampe kìm đến máy đo công suất và máy phân tích chất lượng điện, giúp người dùng lựa chọn cấu hình phù hợp với từng ứng dụng.
