CAT III là gì? Hiểu đúng cấp an toàn khi đo tủ điện và hệ thống điện

Khi chọn đồng hồ vạn năng hoặc ampe kìm, nhiều người thường quan tâm trước tiên đến dải điện áp, dòng điện và độ chính xác. Tuy nhiên, một thông số liên quan trực tiếp đến an toàn lại dễ bị bỏ qua: Measurement Category – CAT. Vậy CAT III là gì, khác CAT II và CAT IV như thế nào, và tại sao một đồng hồ đo được 1000V chưa chắc phù hợp để đo tại tủ điện?

CAT III là gì?

CAT III (Measurement Category III) là cấp đo áp dụng cho các mạch thử và đo kết nối với phần phân phối của hệ thống điện hạ áp cố định trong tòa nhà.

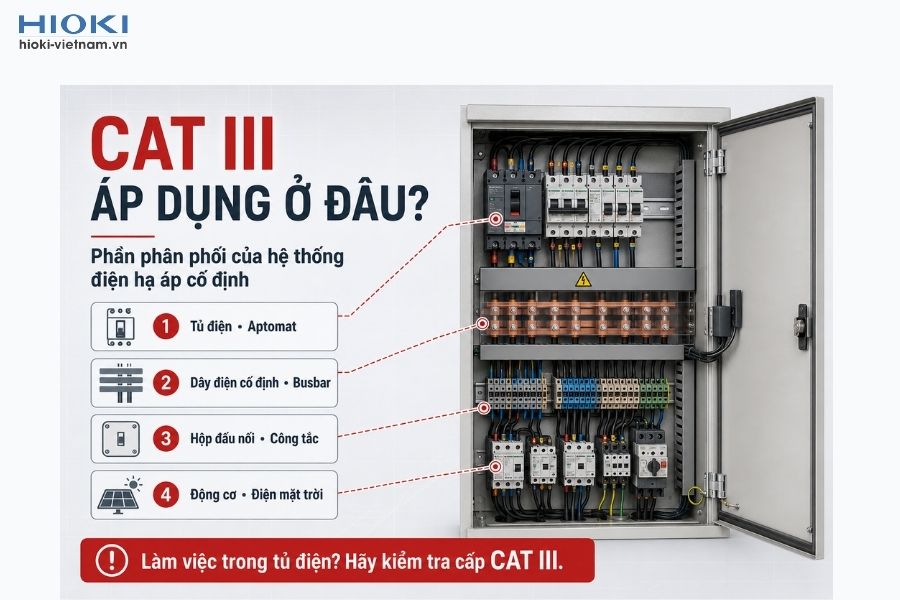

Theo IEC 61010 và tài liệu kỹ thuật của HIOKI, các vị trí CAT III có thể bao gồm:

• Tủ điện phân phối
• Circuit breaker/aptomat
• Hệ thống dây điện cố định
• Thanh cái busbar
• Hộp đấu nối
• Công tắc trong hệ thống cố định
• Một số ổ cắm thuộc hệ thống cố định
• Động cơ công nghiệp được kết nối cố định
• Một số vị trí trong hệ thống điện mặt trời

Nói đơn giản, nếu kỹ thuật viên thường xuyên làm việc bên trong tủ điện, hệ thống phân phối hoặc thiết bị công nghiệp đấu nối cố định, CAT III là thông số cần đặc biệt quan tâm.

CAT không đơn thuần là mức điện áp tối đa

Một hiểu lầm khá phổ biến là:

“Đồng hồ đo được 1000V thì có thể đo mọi hệ thống dưới 1000V.”

Điều này không chính xác.

CAT không chỉ liên quan đến điện áp làm việc mà còn xét đến:

• Điện áp định mức so với đất
• Khả năng dòng ngắn mạch tại điểm đo
• Năng lượng của hệ thống
• Quá điện áp quá độ có thể xuất hiện tại vị trí đo

Do đó, ký hiệu đầy đủ thường phải đi kèm cả Category + điện áp, ví dụ:

• CAT III 600V
• CAT III 1000V
• CAT IV 600V

Không nên chỉ nhìn chữ “CAT III” mà bỏ qua điện áp đi kèm.

Vì sao CAT III quan trọng khi đo tủ điện?

Một hệ thống điện không phải lúc nào cũng chỉ có điện áp ổn định 220V, 380V hay 400V.

Trong một số điều kiện như đóng cắt tải, sự cố hoặc các hiện tượng quá độ, điện áp tăng cao trong khoảng thời gian rất ngắn có thể xuất hiện.

Thiết bị đo sử dụng tại những vị trí có nguồn năng lượng lớn cần có khả năng chịu được các xung quá điện áp này.

Ví dụ, theo bảng an toàn của HIOKI, tại điện áp định mức so với đất 600V:

Có thể thấy dù cùng ghi 600V, thiết bị CAT III được thiết kế để chịu điều kiện quá độ khắc nghiệt hơn CAT II, trong khi CAT IV yêu cầu cao hơn CAT III.

Đây chính là lý do không nên sử dụng đồng hồ CAT II tại vị trí yêu cầu CAT III chỉ vì điện áp cần đo vẫn nằm trong dải hiển thị của đồng hồ.

Phân biệt CAT II, CAT III và CAT IV

Có thể hình dung các Measurement Category theo vị trí từ tải tiêu thụ điện đi ngược về nguồn cấp.

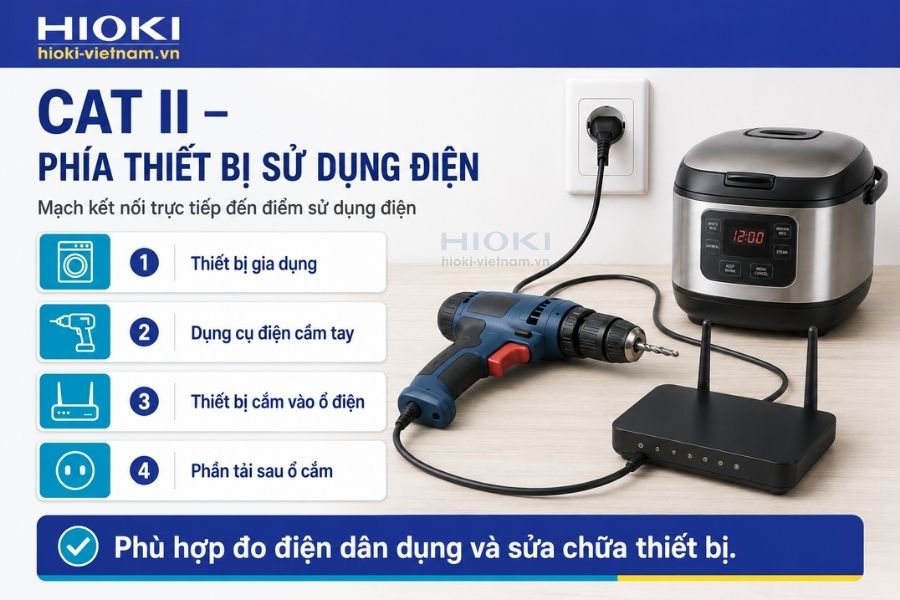

CAT II – phía thiết bị sử dụng điện

CAT II áp dụng cho các mạch kết nối trực tiếp đến điểm sử dụng điện của hệ thống hạ áp, chẳng hạn:

• Thiết bị gia dụng
• Dụng cụ điện cầm tay
• Thiết bị cắm trực tiếp vào ổ điện
• Phần tải phía sau ổ cắm

CAT II thường xuất hiện trong các phép đo điện dân dụng hoặc sửa chữa thiết bị điện.

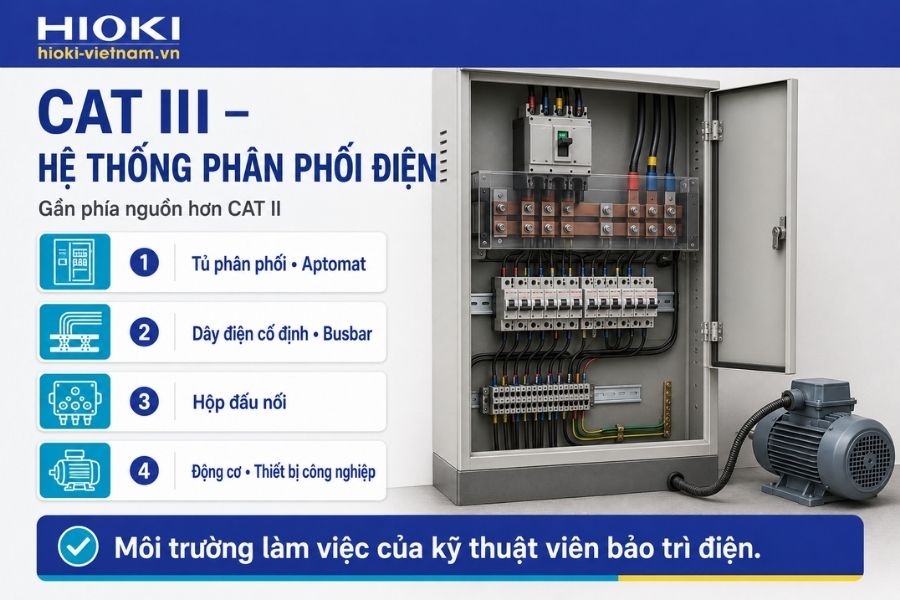

CAT III – hệ thống phân phối điện bên trong công trình

CAT III nằm gần phía nguồn hơn CAT II.

Các vị trí phổ biến gồm:

• Tủ phân phối
• Aptomat
• Dây điện cố định
• Busbar
• Junction box
• Động cơ nối cố định
• Thiết bị công nghiệp nối trực tiếp vào hệ thống điện

Đây là môi trường thường gặp đối với kỹ thuật viên bảo trì điện nhà máy và tòa nhà.

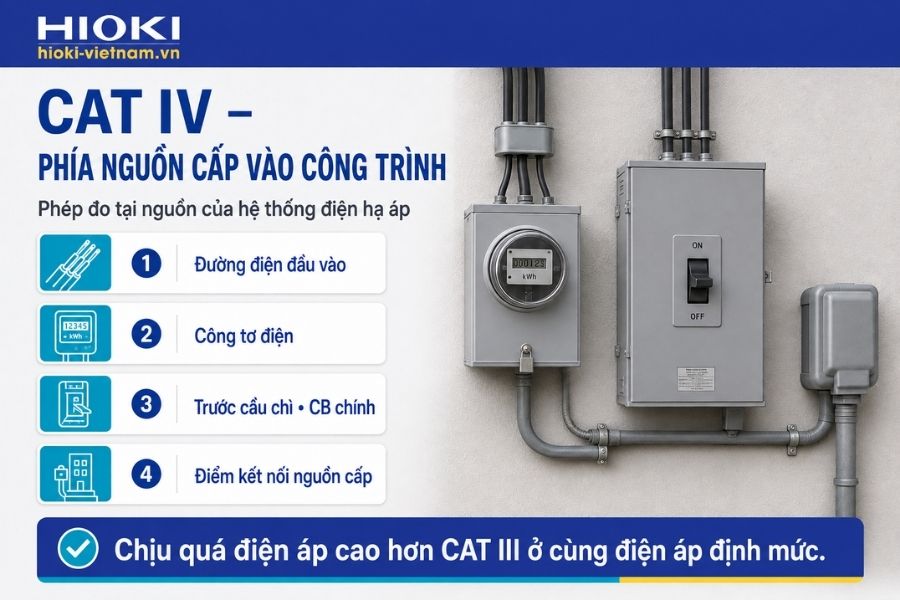

CAT IV – phía nguồn cấp vào công trình

CAT IV áp dụng cho các phép đo tại nguồn của hệ thống điện hạ áp trong công trình.

Ví dụ:

• Đường điện đầu vào
• Công tơ điện
• Hệ thống trước cầu chì hoặc CB chính
• Điểm kết nối nguồn cấp vào công trình

Do nằm gần nguồn hơn và có khả năng xuất hiện năng lượng sự cố lớn hơn, CAT IV yêu cầu khả năng chịu quá điện áp cao hơn CAT III khi so sánh tại cùng điện áp định mức.

CAT III 600V và CAT III 1000V khác nhau thế nào?

Hai thiết bị đều đạt CAT III nhưng phạm vi điện áp không giống nhau.

Ví dụ:

CAT III 600V

có nghĩa thiết bị được thiết kế để sử dụng trong môi trường CAT III với điện áp định mức so với đất tối đa theo mức nhà sản xuất công bố là 600V.

Trong khi:

CAT III 1000V

cho phép sử dụng ở mức điện áp CAT III cao hơn, trong phạm vi tiêu chuẩn và hướng dẫn của thiết bị.

Vì vậy, khi kiểm tra thông số đồng hồ, cần đọc cả Category lẫn điện áp, không nên tách hai thông số này.

CAT III có phải lúc nào cũng an toàn hơn CAT II?

Nếu so sánh tại cùng điện áp định mức, CAT III yêu cầu khả năng chịu điều kiện quá độ cao hơn CAT II.

Tuy nhiên, không nên sử dụng cách so sánh đơn giản như:

CAT III luôn tốt hơn mọi CAT II.

Một rating phải được đọc đầy đủ.

Ví dụ:

CAT III 300V

và

CAT II 1000V

được thiết kế cho những vị trí sử dụng và điện áp khác nhau. Việc lựa chọn phải dựa vào điểm đo thực tế, chứ không chỉ chọn con số CAT hoặc điện áp lớn hơn.

Cách chọn cấp CAT cho đồng hồ đo điện

Khi lựa chọn đồng hồ đo điện vạn năng, nên xác định trước nơi thiết bị sẽ được sử dụng.

Đây chỉ là định hướng tổng quát. Khi thực hiện phép đo thực tế, cần căn cứ vào sơ đồ hệ thống, điện áp đối với đất, môi trường và tài liệu an toàn của thiết bị.

Nếu chưa quen sử dụng thiết bị, có thể tham khảo thêm hướng dẫn sử dụng đồng hồ vạn năng an toàn trước khi thực hiện phép đo trên hệ thống điện đang mang điện.

Đừng chỉ kiểm tra CAT của thân đồng hồ

Một lỗi khác thường gặp là mua đồng hồ CAT III/CAT IV nhưng không chú ý đến dây và que đo.

Hệ thống đo bao gồm:

Đồng hồ + dây đo + que đo/phụ kiện

phải đáp ứng yêu cầu phù hợp với phép đo.

HIOKI lưu ý rằng nếu que đo có rating CAT III 1000V nhưng đồng hồ chỉ CAT III 600V thì giới hạn CAT III 600V của đồng hồ được áp dụng.

Nói cách khác, khả năng an toàn của bộ đo không thể được nâng lên chỉ bằng cách sử dụng một bộ dây có CAT cao hơn.

Một số que đo còn thay đổi Measurement Category tùy trạng thái của phần bảo vệ đầu que. Với phép đo CAT III/CAT IV, nhà sản xuất có thể yêu cầu sử dụng sleeve bảo vệ để giảm phần kim loại lộ ra ngoài và hạn chế nguy cơ chạm chập.

Một số đồng hồ Hioki phù hợp môi trường CAT III

HIOKI có nhiều dòng đồng hồ vạn năng được thiết kế cho công việc bảo trì điện công nghiệp.

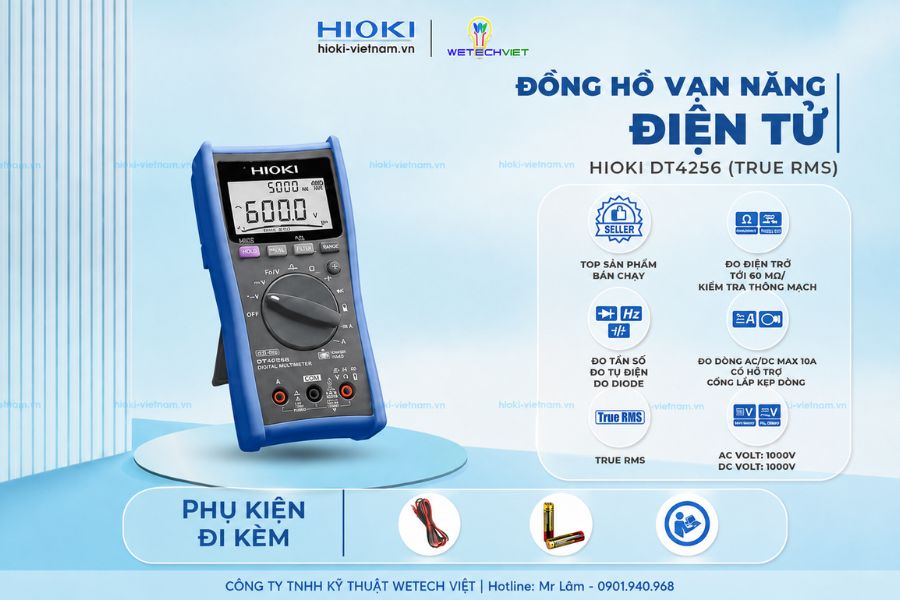

Chẳng hạn, đồng hồ vạn năng Hioki DT4256 có rating:

CAT III 1000V / CAT IV 600V

Đây là mức phù hợp với nhiều công việc kiểm tra tủ điện, hệ thống phân phối và bảo trì điện khi phép đo nằm trong điều kiện nhà sản xuất quy định.

Một lựa chọn khác là Hioki DT4261, dòng đồng hồ được HIOKI trang bị cơ cấu shutter ở cổng đo nhằm giúp hạn chế cắm sai que đo khi chuyển chức năng.

Tuy nhiên, CAT cao không có nghĩa người dùng có thể bỏ qua quy trình an toàn. Vẫn cần kiểm tra que đo, vị trí cắm dây, chức năng đo và tình trạng cách điện trước khi tiếp xúc với mạch.

CAT III trong hệ thống điện mặt trời

CAT III hiện còn đặc biệt quan trọng với các hệ thống photovoltaic – PV điện áp cao.

Theo tài liệu HIOKI dẫn tiêu chuẩn IEC 61730-1, module PV được xử lý theo Overvoltage Category III, do đó thiết bị sử dụng cho các ứng dụng tương ứng cần có Measurement Category phù hợp. Với xu hướng hệ thống PV sử dụng mức điện áp 1500V DC, yêu cầu đối với thiết bị đo càng cao.

Đó cũng là lý do HIOKI phát triển đầu đo điện áp cao DC Hioki P2010 với rating CAT III 2000V / CAT IV 1000V, phục vụ kiểm tra các hệ thống điện mặt trời điện áp cao khi kết hợp với thiết bị tương thích.

Những sai lầm thường gặp khi hiểu về CAT

Chỉ nhìn dải đo điện áp

Đồng hồ hiển thị được 1000V không đồng nghĩa nó phù hợp với mọi vị trí có điện áp dưới 1000V.

Cần kiểm tra thêm Measurement Category.

Cho rằng CAT chỉ dành cho điện áp cao

Không đúng.

CAT phản ánh môi trường đo và nguy cơ quá độ của hệ thống, không đơn thuần là “điện áp càng cao thì CAT càng cao”.

Dùng CAT của đồng hồ nhưng bỏ qua que đo

Que đo và phụ kiện cũng phải có rating phù hợp.

Cho rằng CAT IV 600V và CAT III 1000V là một

Không nên quy đổi như vậy.

Hai rating này áp dụng cho những vị trí trong hệ thống điện khác nhau. Một số đồng hồ Hioki được công bố đồng thời CAT III 1000V và CAT IV 600V chính vì thiết bị được thiết kế cho hai điều kiện sử dụng đó.

Câu hỏi thường gặp về CAT III

CAT III 600V nghĩa là gì?

Đây là rating cho phép thiết bị được sử dụng tại vị trí thuộc Measurement Category III với điện áp định mức so với đất tối đa theo mức 600V, khi đáp ứng đầy đủ điều kiện sử dụng của nhà sản xuất.

Đo tủ điện nên dùng CAT mấy?

Tủ phân phối điện thường thuộc CAT III. Tuy nhiên, cần xác định chính xác vị trí đo và điện áp của hệ thống trước khi lựa chọn thiết bị.

CAT IV có cao hơn CAT III không?

Ở cùng điện áp định mức, CAT IV áp dụng cho vị trí gần nguồn điện hơn và yêu cầu thiết bị chịu năng lượng quá độ lớn hơn CAT III.

CAT III có liên quan đến độ chính xác của đồng hồ không?

Không trực tiếp. CAT là thông số liên quan đến an toàn và môi trường sử dụng, trong khi accuracy thể hiện độ chính xác của phép đo. Một đồng hồ có độ chính xác cao nhưng CAT không phù hợp vẫn không nên được sử dụng tại vị trí đo đó.

Kết luận

Hiểu CAT III là gì giúp kỹ thuật viên lựa chọn thiết bị dựa trên môi trường đo thực tế thay vì chỉ nhìn vào dải điện áp hoặc độ chính xác.

CAT III thường áp dụng cho tủ phân phối, circuit breaker, hệ thống dây điện cố định và nhiều thiết bị công nghiệp. Khi lựa chọn đồng hồ đo, cần đọc đầy đủ rating như CAT III 600V, CAT III 1000V hoặc CAT IV 600V, đồng thời kiểm tra cả dây và que đo đi kèm.

Sử dụng thiết bị đúng Measurement Category không chỉ bảo vệ đồng hồ mà quan trọng hơn là giảm nguy cơ điện giật, chạm chập và sự cố khi làm việc trên hệ thống điện có năng lượng cao.
