Đồng hồ đo điện đa năng hiện số là gì? Cấu tạo, nguyên lý và cách sử dụng

Đồng hồ đo điện đa năng hiện số là thiết bị đo điện tử cho phép kiểm tra nhanh các thông số như điện áp, dòng điện và điện trở trong cùng một thiết bị. Nhờ khả năng hiển thị dạng số rõ ràng và độ chính xác cao, thiết bị này được sử dụng rộng rãi trong cả điện dân dụng và công nghiệp.

Đồng hồ đo điện đa năng hiện số là gì?

Đồng hồ đo điện đa năng hiện số là thiết bị đo điện tử có khả năng đo nhiều đại lượng điện và hiển thị kết quả dưới dạng số trên màn hình LCD. Khác với đồng hồ kim, đồng hồ hiện số cho phép đọc kết quả trực tiếp mà không cần ước lượng, từ đó giảm thiểu sai số trong quá trình đo. Điều này giúp người dùng dễ đọc, hạn chế sai số và không bị phụ thuộc vào góc nhìn.

Trong thực tế, một đồng hồ hiện số tiêu chuẩn thường có thể đo:

• Điện áp AC và DC để kiểm tra nguồn điện hoặc thiết bị
• Dòng điện nhằm đánh giá tải hoặc tình trạng hoạt động
• Điện trở để kiểm tra linh kiện hoặc dây dẫn
• Thông mạch để xác định mạch có bị đứt hay không

Ở các dòng cao cấp hơn, thiết bị còn hỗ trợ đo tụ điện, tần số, nhiệt độ hoặc kiểm tra diode, giúp mở rộng phạm vi ứng dụng đáng kể.

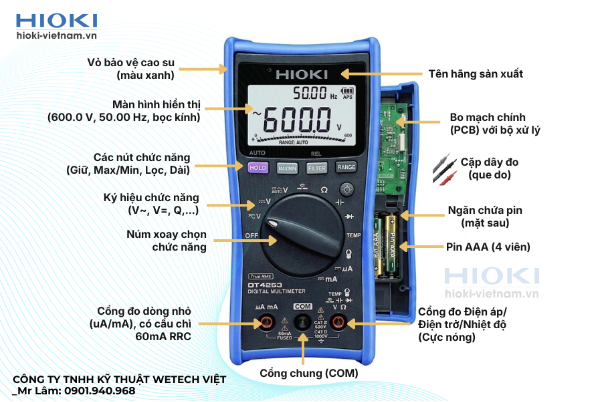

Cấu tạo của đồng hồ đo điện đa năng hiện số

Để hiểu rõ cách hoạt động, cần nắm được cấu tạo cơ bản của thiết bị. Một đồng hồ đo điện đa năng hiện số thường bao gồm các bộ phận chính sau:

• Màn hình hiển thị (LCD): Đây là nơi hiển thị kết quả đo dưới dạng số. Màn hình càng rõ, độ phân giải càng cao thì khả năng đọc kết quả càng chính xác.
• Núm xoay chọn chức năng: Cho phép người dùng lựa chọn loại phép đo như điện áp, dòng điện hay điện trở. Đây là bộ phận quan trọng quyết định chế độ hoạt động của thiết bị.
• Cổng cắm que đo: Dùng để kết nối que đo với thiết bị. Mỗi cổng sẽ tương ứng với chức năng đo khác nhau, vì vậy cần cắm đúng để tránh sai số hoặc hư hỏng.
• Que đo (probe): Là phần tiếp xúc trực tiếp với mạch điện. Chất lượng que đo ảnh hưởng trực tiếp đến độ ổn định và độ chính xác của phép đo.

Nhìn chung, cấu tạo của đồng hồ hiện số như đồng hồ hioki khá đơn giản nhưng được tối ưu để đảm bảo độ chính xác và dễ sử dụng trong nhiều môi trường khác nhau.

Nguyên lý hoạt động của đồng hồ đo điện đa năng hiện số

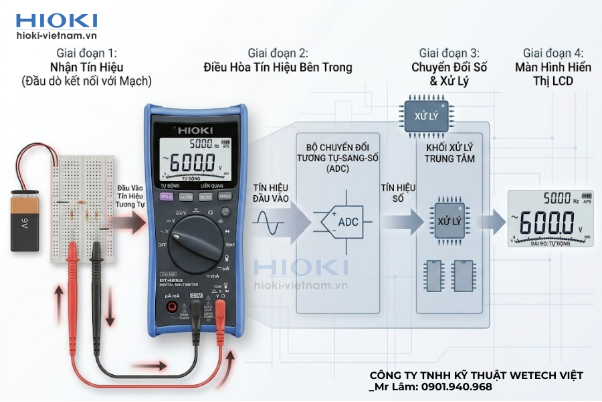

Đồng hồ đo điện đa năng hiện số hoạt động dựa trên nguyên lý chuyển đổi tín hiệu điện thành dữ liệu số.

Quá trình đo diễn ra theo các bước cơ bản:

• Thiết bị nhận tín hiệu điện từ mạch cần đo.
• Tín hiệu analog được đưa vào bộ chuyển đổi (ADC – Analog to Digital Converter)
• Bộ xử lý bên trong phân tích và chuyển đổi thành giá trị số.
• Kết quả được hiển thị trên màn hình.

Nhờ cơ chế này, đồng hồ hiện số có thể cho kết quả chính xác, ổn định và ít bị ảnh hưởng bởi yếu tố bên ngoài hơn so với đồng hồ kim.

Ưu điểm của đồng hồ đo điện đa năng hiện số

Việc sử dụng đồng hồ hiện số mang lại nhiều lợi ích rõ rệt trong thực tế, đặc biệt khi so sánh với các thiết bị đo truyền thống.

• Trước hết, thiết bị có khả năng hiển thị rõ ràng và dễ đọc. Người dùng không cần ước lượng giá trị như đồng hồ kim, từ đó giảm thiểu sai số trong quá trình đo.
• Bên cạnh đó, độ chính xác của đồng hồ hiện số thường cao hơn, đặc biệt khi đo các giá trị nhỏ trong mạch điện tử. Điều này rất quan trọng trong các công việc yêu cầu độ chính xác cao.

Ngoài ra, việc tích hợp nhiều chức năng trong một thiết bị giúp tiết kiệm chi phí và không gian. Thay vì mang theo nhiều thiết bị, người dùng chỉ cần một đồng hồ duy nhất để thực hiện nhiều phép đo khác nhau.

Ứng dụng của đồng hồ đo điện đa năng

Trong thực tế, đồng hồ vạn năng hiện số được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ cơ bản đến chuyên sâu.

Trong gia đình, thiết bị thường được dùng để kiểm tra điện áp ổ cắm, kiểm tra dây điện hoặc xác định các lỗi đơn giản trong thiết bị điện. Trong lĩnh vực điện tử, đồng hồ đa năng giúp kiểm tra linh kiện như điện trở, diode hoặc tụ điện với độ chính xác cao.

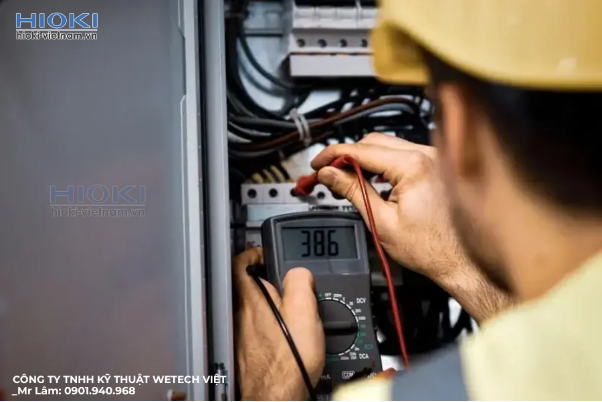

Ở môi trường công nghiệp, volt ampe điện tử được sử dụng để kiểm tra hệ thống điện, đánh giá tình trạng hoạt động của thiết bị và hỗ trợ bảo trì định kỳ. Việc theo dõi các thông số điện giúp phát hiện sớm các dấu hiệu bất thường, từ đó giảm thiểu nguy cơ hỏng hóc.

Cách chọn đồng hồ đo điện đa năng hiện số phù hợp

Để chọn đúng thiết bị, người dùng cần xác định rõ nhu cầu sử dụng thay vì chọn theo giá hoặc thương hiệu một cách cảm tính.

• Xác định mục đích sử dụng: Nếu chỉ dùng trong gia đình, một thiết bị cơ bản là đủ. Tuy nhiên, với công việc kỹ thuật, nên chọn model có độ chính xác cao và nhiều chức năng hơn.
• Kiểm tra dải đo và độ chính xác:  Dải đo rộng sẽ giúp thiết bị linh hoạt hơn, trong khi độ chính xác cao giúp kết quả đáng tin cậy.
• Ưu tiên tính an toàn: Thiết bị đạt tiêu chuẩn an toàn (CAT II, CAT III…) sẽ giúp hạn chế rủi ro khi làm việc với điện áp cao.
• Chọn thương hiệu uy tín: Trong thực tế, các dòng đồng hồ hiện số của Hioki được nhiều kỹ thuật viên lựa chọn nhờ độ ổn định, thiết kế chắc chắn và phù hợp môi trường công nghiệp.

Đồng hồ đo điện đa năng hiện số là thiết bị không thể thiếu trong công việc đo kiểm và sửa chữa điện. Nhờ khả năng đo đa dạng, độ chính xác cao và cách sử dụng đơn giản, thiết bị này giúp người dùng kiểm tra hệ thống điện nhanh chóng và hiệu quả. Bạn có thể cân nhắc chọn đồng hồ hiện số Hioki – thương hiệu Nhật Bản có đầy đủ các tính năng đo cơ bản và chuyên sâu, giá thành hợp lý.
