Đồng hồ đo dòng điện một chiều hoạt động thế nào và cách dùng

Đồng hồ đo dòng điện một chiều là thiết bị dùng để đo và kiểm tra cường độ dòng điện DC trong các hệ thống như pin, ắc quy, điện mặt trời, bộ sạc và xe điện. Thiết bị này giúp kỹ thuật viên xác định chính xác giá trị dòng điện, theo dõi tình trạng vận hành và phát hiện sớm các bất thường trong mạch điện.

Đồng hồ đo dòng điện một chiều hoạt động như thế nào?

Khác với dòng điện xoay chiều (AC), dòng điện một chiều (DC) luôn có hướng cố định và không biến thiên theo thời gian. Chính vì vậy, việc đo dòng DC đòi hỏi thiết bị phải sử dụng nguyên lý đo phù hợp, nếu không sẽ cho kết quả sai lệch.

Nguyên lý đo dòng điện DC

Để đo được dòng điện một chiều, các thiết bị đo hiện nay thường áp dụng hai phương pháp chính:

Sử dụng cảm biến Hall

• Cảm biến Hall giúp phát hiện từ trường sinh ra xung quanh dây dẫn khi có dòng điện chạy qua. Từ đó, thiết bị sẽ tính toán và hiển thị giá trị cường độ dòng điện.
• Có thể đo mà không cần ngắt mạch, rất tiện lợi và an toàn.

Đo trực tiếp (mắc nối tiếp vào mạch)

• Dòng điện sẽ đi qua mạch đo bên trong đồng hồ, từ đó thiết bị xác định chính xác giá trị dòng điện.
• Phương pháp này thường cho độ chính xác cao, nhưng cần can thiệp vào mạch điện.

Nhờ hai nguyên lý này, đồng hồ đo dòng DC có thể đáp ứng linh hoạt nhiều nhu cầu đo lường trong thực tế.

Sự khác biệt lớn nhất nằm ở nguyên lý đo:

• Dòng AC: Có sự biến thiên liên tục, có thể đo bằng cảm ứng từ thông thường
• Dòng DC: Không biến thiên, cần cảm biến Hall chuyên dụng

Vì vậy, nếu dùng sai thiết bị (ví dụ ampe kìm chỉ đo AC), kết quả đo dòng DC sẽ sai lệch hoặc không hiển thị.

Ứng dụng thực tế của đồng hồ đo dòng điện một chiều

Trong thực tế, đồng hồ đo dòng điện một chiều được sử dụng nhiều hơn người dùng nghĩ, đặc biệt trong các hệ thống hiện đại.

Hệ thống pin và ắc quy

Đây là ứng dụng phổ biến nhất. Thiết bị như đồng hồ đo Hioki có thể giúp:

• Kiểm tra dòng sạc và xả
• Đánh giá tình trạng pin
• Phát hiện dòng tiêu thụ bất thường

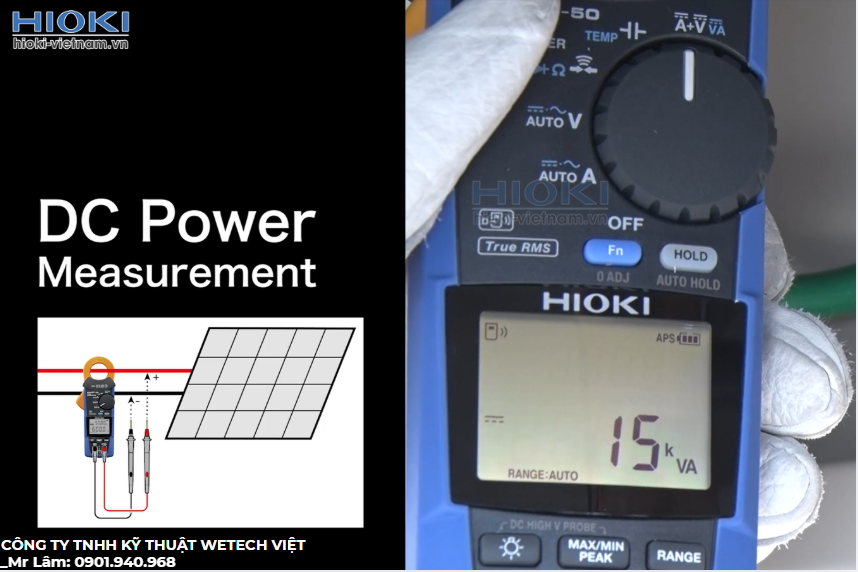

Hệ thống năng lượng mặt trời

Trong các hệ thống điện mặt trời, dòng điện từ tấm pin là dòng DC. Việc đo chính xác giúp:

• Kiểm tra hiệu suất hệ thống
• Phát hiện lỗi trong chuỗi pin
• Theo dõi dòng điện theo thời gian

Xe điện và thiết bị điện tử

Các thiết bị như xe điện, bộ nguồn DC hoặc hệ thống điện tử đều sử dụng dòng một chiều. Đồng hồ đo giúp:

• Kiểm tra dòng tiêu thụ
• Đánh giá tải
• Phát hiện lỗi mạch

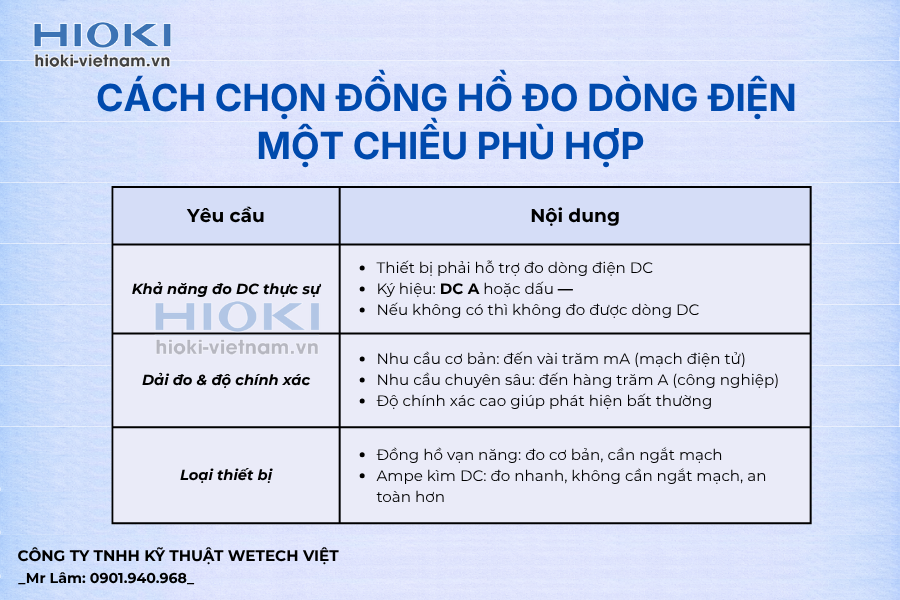

Cách chọn đồng hồ đo dòng điện một chiều phù hợp

Không phải thiết bị nào cũng đo được dòng DC, vì vậy khi lựa chọn cần chú ý đến các yếu tố kỹ thuật.

Khả năng đo DC thực sự

Thiết bị phải hỗ trợ đo dòng điện DC, thường có ký hiệu:

• DC A
• hoặc biểu tượng đường thẳng (-)

Nếu không có chức năng này, thiết bị sẽ không đo được dòng một chiều.

Dải đo và độ chính xác

Tùy theo nhu cầu sử dụng:

• Dòng nhỏ (mA): dùng cho mạch điện tử
• Dòng lớn (A – hàng trăm A): dùng cho công nghiệp

Độ chính xác cao giúp phát hiện sớm các bất thường trong hệ thống.

Loại thiết bị phù hợp

Hiện nay có 2 loại chính:

• Đồng hồ vạn năng có đo DC (phù hợp cơ bản)

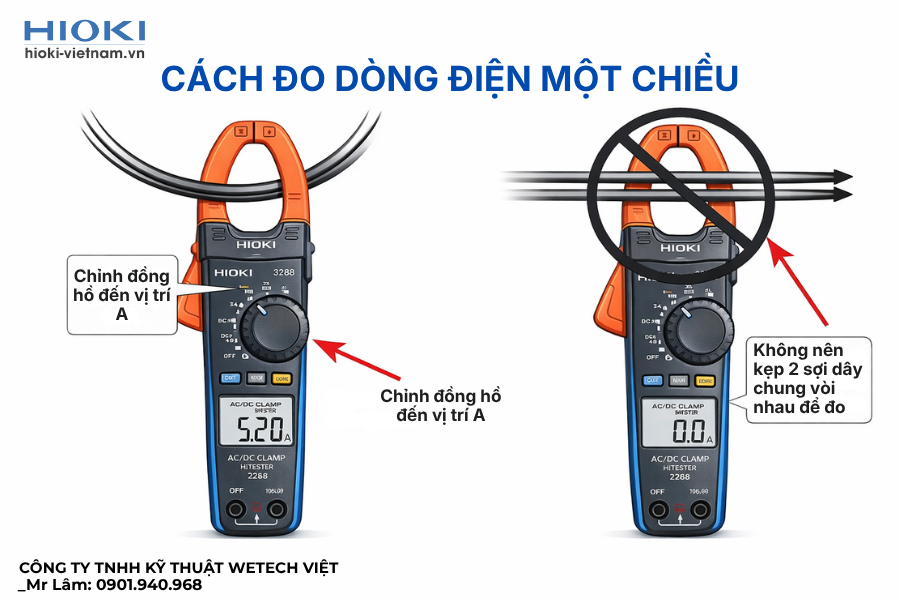

• Ampe kìm đo DC (phù hợp đo nhanh, không cần ngắt mạch)

Trong môi trường chuyên nghiệp, ampe kìm có cảm biến Hall thường được ưu tiên nhờ tính tiện lợi và an toàn.

Kết luận

Đồng hồ đo dòng điện một chiều là thiết bị không thể thiếu trong các hệ thống sử dụng nguồn DC như pin, năng lượng mặt trời hay thiết bị điện tử. Việc hiểu rõ nguyên lý hoạt động và lựa chọn đúng thiết bị sẽ giúp đảm bảo độ chính xác khi đo và hạn chế rủi ro trong quá trình làm việc.
