Nguyên lý phát hiện điện áp không tiếp xúc trên Hioki PD3129-10

Trong hệ thống điện ba pha, kiểm tra thứ tự pha giúp xác định chiều quay của động cơ và hạn chế thiết bị vận hành sai hướng. Hioki PD3129-10 thực hiện công việc này bằng cách kẹp cảm biến lên bên ngoài lớp cách điện, không cần tiếp xúc kim loại trực tiếp với lõi dẫn.

Nguyên lý phát hiện điện áp không tiếp xúc của Hioki PD3129-10 sẽ được chia sẻ chi tiết trong bài viết dưới đây.

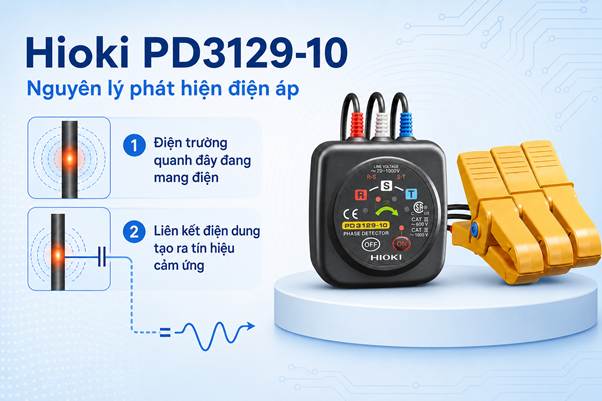

Hioki PD3129-10 phát hiện điện áp không tiếp xúc như thế nào?

PD3129-10 không hiển thị giá trị điện áp theo đơn vị V như đồng hồ vạn năng. Thiết bị phát hiện tín hiệu điện áp xoay chiều trên từng dây, sau đó sử dụng các tín hiệu này để xác định pha thuận hoặc pha nghịch.

Điện trường quanh dây đang mang điện

Khi dây dẫn mang điện áp xoay chiều, điện trường xung quanh dây thay đổi liên tục theo chu kỳ của nguồn điện. Lớp cách điện ngăn dòng điện dẫn truyền trực tiếp ra ngoài nhưng không loại bỏ hoàn toàn ảnh hưởng của điện trường.

Khi đầu kẹp PD3129-10 được đặt lên vỏ dây, cảm biến bên trong có thể nhận biết sự biến thiên của điện trường mà không cần chạm vào lõi kim loại.

Liên kết điện dung tạo ra tín hiệu cảm ứng

Lõi dây và cảm biến trong đầu kẹp có thể được hình dung như hai bản cực của một tụ điện rất nhỏ. Lớp cách điện của dây đóng vai trò điện môi nằm giữa hai bản cực này.

Điện áp xoay chiều trên dây tạo ra dòng điện dịch cực nhỏ thông qua liên kết điện dung. Mạch đầu vào có trở kháng cao của PD3129-10 tiếp nhận tín hiệu và thu được dạng sóng tương ứng với điện áp của từng dây pha so với đất.

Đây chính là nền tảng giúp thiết bị phát hiện dây đang mang điện mà không cần đầu kẹp kim loại tiếp xúc trực tiếp với phần dẫn điện.

PD3129-10 xác định thứ tự pha bằng cách nào?

Thu nhận tín hiệu từ ba đầu kẹp

Hioki PD3129-10 có ba đầu kẹp R, S và T, được gắn tương ứng lên ba dây của nguồn điện ba pha. Mỗi cảm biến thu nhận một dạng sóng điện áp thông qua hiện tượng cảm ứng tĩnh điện.

Trong hệ thống ba pha, các dạng sóng có cùng tần số nhưng lệch nhau theo một trình tự nhất định. Bộ xử lý bên trong thiết bị so sánh thời điểm xuất hiện của ba tín hiệu để xác định thứ tự pha.

Phân biệt pha thuận và pha nghịch

Nếu các tín hiệu xuất hiện theo trình tự R-S-T, thiết bị xác định hệ thống đang có pha thuận. Khi đó:

• Bốn đèn LED chạy theo chiều kim đồng hồ.
• Mũi tên màu xanh sáng.
• Còi phát âm thanh ngắt quãng.

Khi thứ tự pha bị đảo:

• Đèn LED chạy ngược chiều kim đồng hồ.
• Mũi tên xanh không sáng.
• Còi phát âm liên tục.

Cách thông báo bằng ánh sáng kết hợp âm thanh giúp kỹ thuật viên nhận biết kết quả nhanh tại tủ điện hoặc khu vực có nhiều tiếng ồn.

Tham khảo: Bật mí các bước dùng đồng hồ đo thứ tự pha

Điều kiện để PD3129-10 phát hiện điện áp ổn định

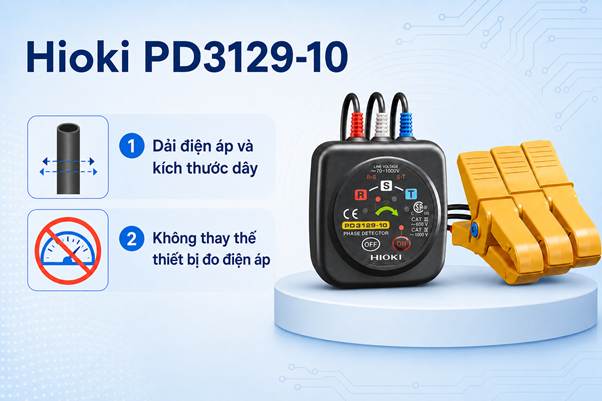

Thiết bị đo điện áp Hioki PD3129-10

Dải điện áp và kích thước dây

Hioki PD3129-10 được thiết kế để sử dụng trong các điều kiện sau:

• Điện áp hoạt động: 70–1000 V AC.
• Tần số: 45–66 Hz.
• Đường kính ngoài của dây cách điện: 7–40 mm.
• Cấp đo an toàn: CAT IV 600 V, CAT III 1000 V.

Sử dụng thiết bị ngoài phạm vi điện áp, tần số hoặc kích thước dây nêu trên có thể khiến tín hiệu cảm ứng không ổn định.

Người dùng có thể xem đầy đủ thông số tại trang sản phẩm Hioki PD3129-10 hoặc tham khảo thêm danh mục thiết bị kiểm tra thứ tự pha.

Không thay thế thiết bị đo điện áp

PD3129-10 chỉ phát hiện tín hiệu điện áp và xác định thứ tự pha. Thiết bị không hiển thị điện áp cụ thể theo đơn vị vôn.

Khi cần biết chính xác giá trị điện áp của hệ thống, kỹ thuật viên phải sử dụng đồng hồ vạn năng hoặc thiết bị đo điện áp phù hợp. Bạn có thể tham khảo thêm hướng dẫn đo điện áp đúng kỹ thuật.

Cách sử dụng để kết quả đáng tin cậy

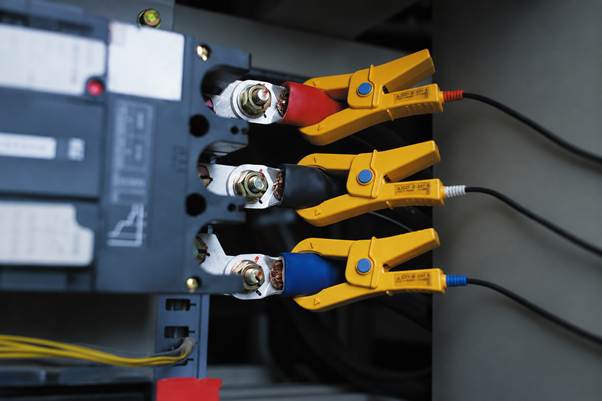

Kiểm tra điện áp ổn định

Kiểm tra thiết bị trước khi đo

Trước khi sử dụng, cần kiểm tra đèn nguồn và tình trạng pin. Nên thử cảm biến trên một dây đã biết đang mang điện áp AC từ 70 V trở lên để xác nhận máy hoạt động bình thường.

Nếu đèn báo điện áp không sáng, người dùng không được dựa vào kết quả đó để kết luận dây đã mất điện.

Kẹp đúng ba dây pha

Kẹp các đầu R, S và T lên ba dây tương ứng, mỗi đầu kẹp chỉ được ôm một dây. Đầu kẹp cần đóng chắc trên bề mặt vỏ cách điện.

Trước khi đọc chiều chạy của đèn LED, kỹ thuật viên cần kiểm tra các đèn báo dây có điện. Nếu một trong ba dây chưa được nhận diện, kết quả thứ tự pha có thể không đáng tin cậy.

Lưu ý an toàn khi sử dụng

“Không tiếp xúc” trên PD3129-10 có nghĩa là đầu kẹp không tiếp xúc kim loại với lõi dẫn điện. Điều này không có nghĩa người dùng có thể bỏ qua quy trình an toàn điện.

Kỹ thuật viên vẫn cần sử dụng phương tiện bảo hộ, giữ khoảng cách an toàn và không dùng thiết bị vượt quá cấp đo cho phép.

PD3129-10 cũng không thay thế thiết bị chuyên dụng dùng để xác nhận mạch đã hoàn toàn mất điện trước khi tiến hành sửa chữa.

Thiết bị đo Hioki PD3129-10 phát hiện điện áp không tiếp xúc bằng hiện tượng cảm ứng tĩnh điện. Điện trường của dây mang điện tạo ra tín hiệu thông qua liên kết điện dung giữa lõi dây và cảm biến bên ngoài lớp cách điện.

Tín hiệu từ ba đầu kẹp R, S và T được mạch trở kháng cao tiếp nhận. Bộ xử lý sau đó so sánh trình tự dạng sóng để xác định pha thuận hoặc pha nghịch.

Nhờ nguyên lý này, kỹ thuật viên có thể kiểm tra thứ tự pha nhanh mà không cần để đầu kẹp kim loại tiếp xúc trực tiếp với phần dẫn điện.
