RM3544-01 cho dây chuyền đo điện trở tự động

Hioki RM3544-01 được thiết kế cho hoạt động đo điện trở tự động trên dây chuyền sản xuất motor, biến áp, relay, công tắc và connector. Bên cạnh độ phân giải đến 1 µΩ, độ chính xác cơ bản 0,02% và chức năng bù nhiệt độ, thiết bị còn tích hợp EXT I/O, RS-232C và USB để kết nối với PLC hoặc máy tính. Nhờ đó, doanh nghiệp có thể tự động hóa chu trình kích hoạt phép đo, đánh giá PASS/FAIL và thu thập kết quả theo từng sản phẩm.

Hioki RM3544-01 là thiết bị gì?

Hioki RM3544-01 là máy đo điện trở để bàn dành cho trạm kiểm tra thủ công và dây chuyền sản xuất tự động. Thiết bị có 9 thang đo, từ thang 30 mΩ đến 3 MΩ, độ phân giải tốt nhất 1 µΩ và dòng đo tối đa 300 mA.

RM3544-01 phù hợp để đo điện trở cuộn dây motor, transformer, choke coil và solenoid. Thiết bị còn được sử dụng để kiểm tra điện trở tiếp xúc của relay công suất, công tắc, connector và các mối nối dẫn điện.

So với RM3544 tiêu chuẩn, phiên bản RM3544-01 được bổ sung EXT I/O, RS-232C và USB. Đây là điểm khác biệt quan trọng khi doanh nghiệp cần đưa phép đo điện trở vào một chu trình kiểm tra tự động.

Thông số và phụ kiện của thiết bị được trình bày đầy đủ tại trang Hioki RM3544-01.

Vì sao cần tự động hóa phép đo điện trở?

Trong trạm kiểm tra thủ công, kỹ thuật viên thường kết nối mẫu, nhấn phím đo, đọc kết quả và tự quyết định sản phẩm đạt hay không đạt. Quy trình này phù hợp với số lượng mẫu nhỏ nhưng dễ phát sinh sai lệch khi sản lượng tăng.

Người vận hành có thể chọn sai điều kiện đo, đọc nhầm giá trị hoặc đưa ra kết luận không nhất quán. Việc ghi chép thủ công cũng gây khó khăn khi doanh nghiệp cần truy xuất kết quả theo từng mã sản phẩm.

Đo điện trở tự động giúp tiêu chuẩn hóa các bước:

• Kích hoạt phép đo theo tín hiệu từ PLC.
• Duy trì cùng một điều kiện đo cho các sản phẩm.
• So sánh kết quả với giới hạn đã cài đặt.
• Trả kết quả phân loại về hệ thống điều khiển.
• Lưu dữ liệu đo trên máy tính khi cần thiết.
• Giảm thao tác lặp lại của người vận hành.

Với những dây chuyền kiểm tra motor, biến áp hoặc linh kiện điện có sản lượng lớn, tự động hóa phép đo giúp tăng độ nhất quán và hạn chế sản phẩm lỗi chuyển sang công đoạn tiếp theo.

Chu trình đo điện trở tự động với RM3544-01

Một trạm kiểm tra sử dụng RM3544-01 thường gồm thiết bị đo, dây đo hoặc fixture, PLC, cơ cấu gá sản phẩm và hệ thống phân loại.

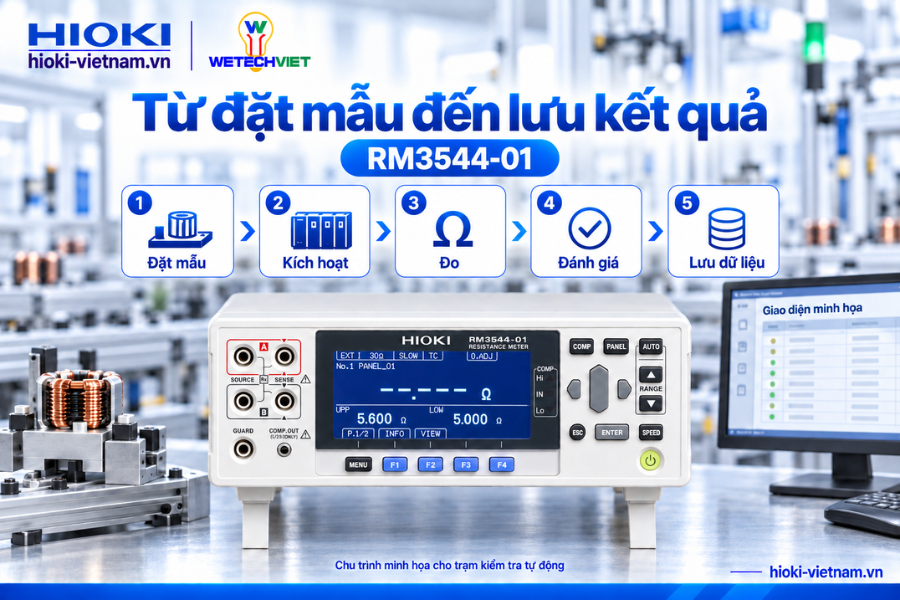

Chu trình có thể được thiết kế theo các bước sau.

Đưa sản phẩm vào vị trí đo

Sản phẩm được đặt vào đồ gá thủ công hoặc đưa tới bằng băng tải. Fixture cần giữ đầu đo đúng vị trí, duy trì lực tiếp xúc ổn định và hạn chế thay đổi giữa các lần kiểm tra.

Đối với điện trở thấp, chất lượng tiếp xúc ảnh hưởng trực tiếp đến độ lặp lại. Bề mặt đầu nối phải sạch, không bị oxy hóa và không bám dầu hoặc bụi bẩn.

PLC gửi tín hiệu bắt đầu

Sau khi cảm biến xác nhận sản phẩm đã ở đúng vị trí, PLC gửi tín hiệu kích hoạt phép đo tới RM3544-01 thông qua EXT I/O.

Các điều kiện như thang đo, tốc độ, averaging, bù nhiệt độ và giới hạn comparator cần được cài đặt trước. Việc khóa phím có thể được sử dụng để hạn chế thay đổi ngoài ý muốn trong quá trình vận hành.

RM3544-01 thực hiện phép đo

Thiết bị cấp dòng qua đối tượng và đo điện áp rơi để xác định điện trở. Với cuộn dây motor hoặc biến áp có độ tự cảm, thời gian để kết quả ổn định có thể dài hơn tốc độ đo danh định của máy.

Vì vậy, thời gian trễ và tốc độ đo cần được thiết lập dựa trên đối tượng thực tế. Không nên lấy thông số FAST làm toàn bộ takt time của trạm khi chưa thử nghiệm với cuộn dây và fixture hoàn chỉnh.

Comparator đánh giá kết quả

RM3544-01 cho phép đặt giới hạn trên và dưới theo giá trị tuyệt đối hoặc tỷ lệ phần trăm so với giá trị tham chiếu.

Kết quả được phân loại thành:

• Hi: Điện trở cao hơn giới hạn.
• In: Điện trở nằm trong vùng đạt yêu cầu.
• Lo: Điện trở thấp hơn giới hạn.

Tín hiệu đánh giá có thể được gửi về PLC để điều khiển đèn báo, còi, cơ cấu phân loại hoặc bước tiếp theo của dây chuyền.

Hệ thống lưu kết quả

Khi cần quản lý dữ liệu, máy tính có thể giao tiếp với RM3544-01 qua RS-232C hoặc USB. Kết quả đo được gắn với mã sản phẩm, thời gian hoặc số lô tùy theo phần mềm và kiến trúc hệ thống.

Khả năng thu thập dữ liệu giúp doanh nghiệp theo dõi xu hướng thay đổi của điện trở, phát hiện sự dịch chuyển của quy trình và truy xuất thông tin khi có sản phẩm bất thường.

EXT I/O trên RM3544-01 có tác dụng gì?

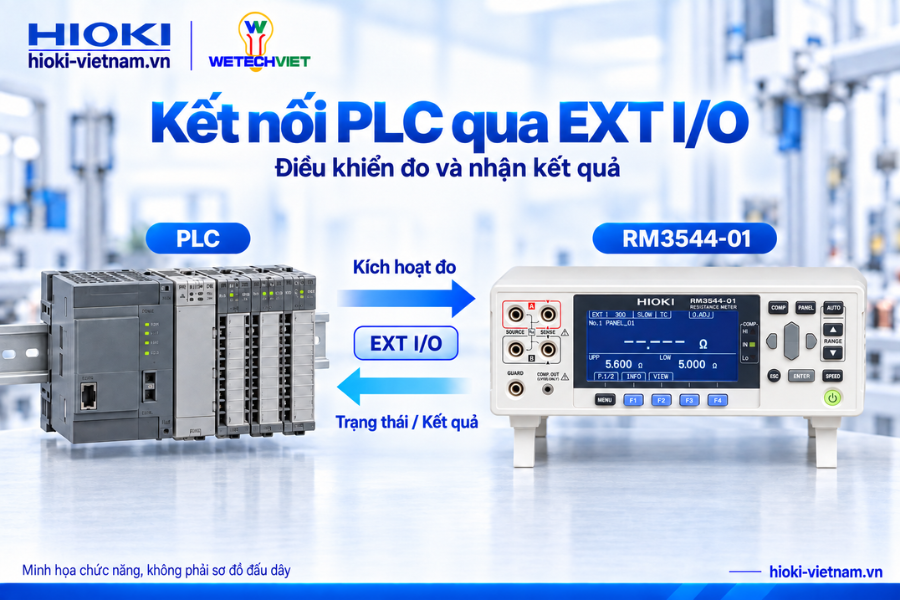

EXT I/O là giao tiếp quan trọng nhất khi tích hợp RM3544-01 với PLC. Giao tiếp này cho phép hệ thống bên ngoài kích hoạt phép đo và nhận trạng thái đánh giá từ thiết bị.

RM3544-01 hỗ trợ kết nối với hệ thống điều khiển sử dụng cả kiểu NPN và PNP, tạo điều kiện thuận lợi khi thiết kế dây chuyền theo tiêu chuẩn điện khác nhau.

Trong ứng dụng thực tế, EXT I/O có thể phục vụ các chức năng như:

• Nhận tín hiệu bắt đầu phép đo.
• Xuất trạng thái đang đo hoặc hoàn thành.
• Trả kết quả comparator về PLC.
• Điều khiển chu trình phân loại sản phẩm.
• Phối hợp RM3544-01 với fixture hoặc băng tải.

Tên và chức năng cụ thể của từng chân kết nối phải được xác định theo tài liệu giao tiếp của HIOKI trước khi đấu dây.

Khi nào sử dụng RS-232C hoặc USB?

Khi dùng RM3544-01, RS-232C và USB phù hợp khi hệ thống cần trao đổi lệnh, thay đổi điều kiện đo hoặc thu thập kết quả bằng máy tính.

RS-232C thường được sử dụng trong thiết bị công nghiệp nhờ khả năng giao tiếp ổn định và dễ tích hợp với máy tính công nghiệp hoặc bộ chuyển đổi phù hợp.

USB thuận tiện cho trạm đo đặt gần máy tính, đặc biệt trong giai đoạn cấu hình, thử nghiệm hoặc thu thập dữ liệu tại một vị trí cố định.

Tùy kiến trúc hệ thống, kỹ sư có thể lựa chọn phương thức giao tiếp phù hợp. Không nhất thiết phải sử dụng đồng thời tất cả cổng kết nối. EXT I/O thường đảm nhiệm tín hiệu điều khiển thời gian thực, còn RS-232C hoặc USB phục vụ truyền lệnh và dữ liệu.

Những ứng dụng phù hợp với RM3544-01

Kiểm tra điện trở cuộn dây motor

RM3544-01 có thể đo lần lượt điện trở từng cuộn hoặc từng pha của motor. Comparator giúp đánh giá giá trị có nằm trong giới hạn thiết kế và kiểm tra độ đồng đều giữa các sản phẩm.

Kết quả đo có thể hỗ trợ phát hiện sai lệch liên quan đến dây quấn, mối hàn, đầu nối hoặc điểm tiếp xúc.

Kiểm tra cuộn dây biến áp

Trong sản xuất transformer linh kiện, RM3544-01 được sử dụng để kiểm tra điện trở DC của cuộn sơ cấp và thứ cấp. Kết quả cần được so sánh với thông số thiết kế của từng cuộn, không so sánh trực tiếp điện trở sơ cấp với thứ cấp.

Kiểm tra relay và công tắc

Điện trở tiếp xúc tăng có thể phản ánh bề mặt tiếp điểm, lực tiếp xúc hoặc chất lượng lắp ráp không ổn định. RM3544-01 hỗ trợ phân loại nhanh relay và công tắc theo giới hạn cài đặt.

Kiểm tra connector và mối nối

Thiết bị có thể được tích hợp vào fixture để đo điện trở của connector, đầu cos, dây dẫn và các điểm nối điện. Đây là những đối tượng phù hợp với nhóm thiết bị đo điện trở giá trị nhỏ.

Bù nhiệt độ trong kiểm tra dây chuyền

Điện trở của dây đồng và nhiều kim loại thay đổi theo nhiệt độ. Nếu sản phẩm được đo sau công đoạn hàn, sấy hoặc chạy thử, nhiệt độ giữa các mẫu có thể không giống nhau.

Khi kết hợp với cảm biến nhiệt độ Z2001, RM3544-01 có thể đo nhiệt độ và hiệu chỉnh điện trở về giá trị tại nhiệt độ tham chiếu. Điều này giúp giảm ảnh hưởng của nhiệt độ đến quá trình phân loại.

Dải đo nhiệt độ khi kết hợp RM3544-01 với Z2001 là từ -10,0°C đến 99,9°C. Cảm biến Z2001 là phụ kiện lựa chọn thêm và cần được bố trí ở vị trí phản ánh đúng nhiệt độ của đối tượng.

Nếu sử dụng vật liệu dây dẫn khác đồng, hệ số hiệu chỉnh phải được cài đặt theo vật liệu thực tế.

Những thông tin cần xác định trước khi tích hợp

Trước khi thiết kế trạm đo điện trở tự động, doanh nghiệp cần làm rõ:

• Giá trị điện trở dự kiến của sản phẩm.
• Độ dung sai và giới hạn PASS/FAIL.
• Vật liệu và nhiệt độ của đối tượng.
• Số điểm cần đo trên mỗi sản phẩm.
• Sản lượng và takt time mục tiêu.
• Phương án kết nối đầu đo.
• Yêu cầu điều khiển từ PLC.
• Dữ liệu cần lưu và phương thức truy xuất.
• Loại tín hiệu NPN hoặc PNP.
• Khoảng cách giữa thiết bị, fixture và máy tính.

Những thông tin này quyết định việc lựa chọn thang đo, dây đo, fixture, giao tiếp và logic điều khiển.

Đối với cuộn dây có độ tự cảm cao, cần thử nghiệm thời gian ổn định thực tế trước khi chốt takt time. Với các mối nối điện trở rất thấp, fixture phải duy trì lực tiếp xúc và vị trí đo nhất quán.

Thông số chính của Hioki RM3544-01

RM3544-01 được cung cấp kèm dây kẹp L2101, đầu nối EXT I/O và cáp USB. Cảm biến nhiệt độ Z2001 và các loại đầu đo khác được lựa chọn tùy theo ứng dụng.

RM3544-01 khác RM3544 như thế nào?

Hioki RM3544 và RM3544-01 sử dụng cùng nền tảng đo, dải điện trở, độ phân giải và các chức năng cơ bản.

Sự khác biệt chính nằm ở giao tiếp:

Nếu người vận hành trực tiếp đặt mẫu, thực hiện phép đo và đọc kết quả, RM3544 có thể đáp ứng. Khi cần tự động trigger, xuất kết quả comparator hoặc thu thập dữ liệu, RM3544-01 là lựa chọn phù hợp hơn.

Có thể tham khảo thêm bài đồng hồ đo điện trở có mấy loại, cách dùng và lỗi thường gặp để phân biệt máy đo điện trở thấp với các nhóm thiết bị khác.

Khi nào nên lựa chọn RM3544-01?

RM3544-01 phù hợp khi dây chuyền cần đo điện trở tự động với độ phân giải đến 1 µΩ và kết nối trực tiếp với PLC hoặc máy tính. Thiết bị đáp ứng tốt các trạm kiểm tra motor, transformer linh kiện, relay, công tắc, connector và mối nối điện.

Lợi thế chính của phiên bản -01 không chỉ nằm ở độ chính xác mà còn ở khả năng đưa phép đo vào một quy trình tự động, từ kích hoạt, đánh giá PASS/FAIL đến truyền dữ liệu.
