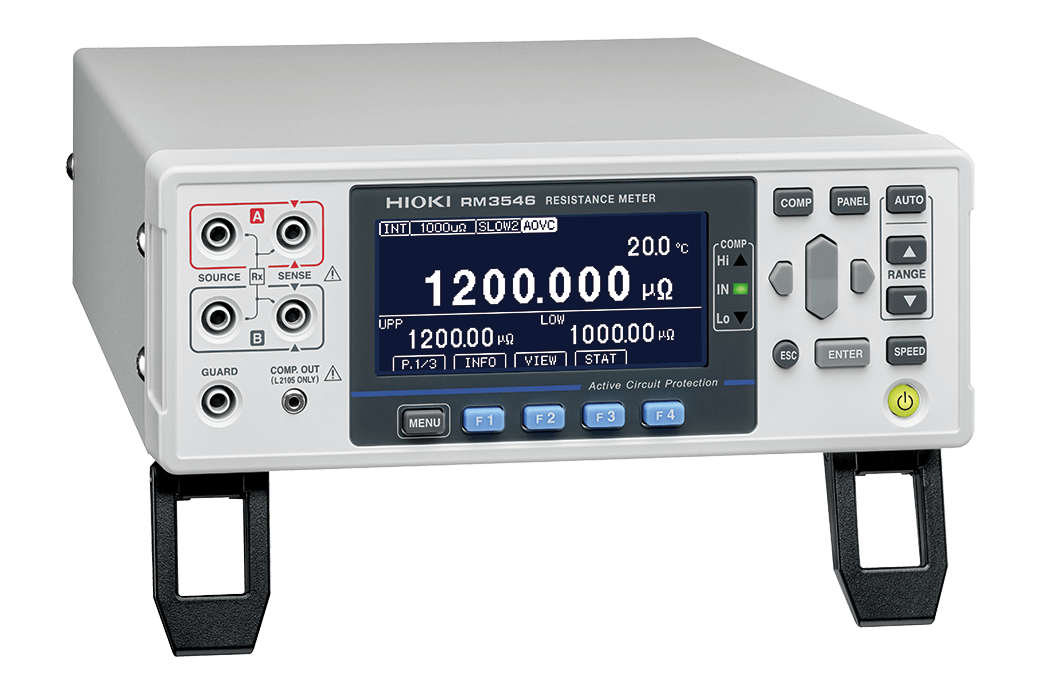

THIẾT BỊ ĐO ĐIỆN TRỞ HIOKI RM3546

Hioki RM3546 là thiết bị đo điện trở có độ chính xác cao, được phát triển chuyên biệt cho hoạt động kiểm tra chất lượng mối hàn có điện trở thấp trong dây chuyền sản xuất mô-đun pin và bộ pin. Với độ phân giải lên đến 1 nΩ, thiết bị có khả năng phát hiện những thay đổi rất nhỏ về điện trở, từ đó hỗ trợ đánh giá chính xác chất lượng mối hàn trên thanh dẫn busbar, điện cực pin và các vị trí kết nối có dòng điện lớn.

RM3546 được trang bị nhiều công nghệ đo tiên tiến như chức năng bù điện áp lệch nâng cao A-OVC, hiệu chỉnh nhiệt độ nâng cao A-TC và hệ thống bảo vệ mạch chủ động ACP lên đến DC 60 V. Những tính năng này giúp duy trì kết quả đo ổn định ngay cả khi nhiệt độ thay đổi nhanh sau quá trình hàn, đồng thời hạn chế nguy cơ hư hỏng thiết bị do đấu nối sai hoặc đầu đo vô tình tiếp xúc với cực đang mang điện.

Ưu điểm nổi bật của Hioki RM3546

• Độ phân giải điện trở thấp lên đến 1 nΩ, phù hợp kiểm tra các mối hàn có điện trở từ vài chục micro-ohm.
• Tối ưu cho dây chuyền sản xuất bộ pin, mô-đun pin, pin xe điện EV và hệ thống lưu trữ năng lượng ESS.
• Chức năng A-TC hỗ trợ hiệu chỉnh ảnh hưởng của nhiệt độ ngay sau khi hàn.
• Chức năng A-OVC giảm ảnh hưởng của sức điện động nhiệt và điện áp lệch trong hệ thống đo.
• Bảo vệ mạch chủ động ACP lên đến DC 60 V, giảm rủi ro hư hỏng do đấu nối sai.
• Hỗ trợ điện trở đường dẫn tối đa đến 9 Ω trong điều kiện đo phù hợp, thuận tiện khi kéo dài dây hoặc lắp đặt qua relay.
• Tốc độ đo nhanh, giá trị tham khảo ở chế độ FAST chỉ khoảng 2,3 ms.
• Hỗ trợ hệ thống đo nhiều kênh, có thể mở rộng đến 132 kênh theo phương pháp 4 dây.
• Tích hợp các giao tiếp LAN, USB, RS-232C và EXT I/O để kết nối với hệ thống tự động hóa.

Kiểm tra chính xác điện trở mối hàn

Trong các bộ pin dành cho xe điện và hệ thống lưu trữ năng lượng, các cell pin thường được kết nối với nhau thông qua thanh dẫn busbar. Chất lượng của những mối hàn này ảnh hưởng trực tiếp đến khả năng truyền dòng điện, mức phát nhiệt, hiệu suất và độ an toàn của toàn bộ hệ thống pin.

Điện trở của một mối hàn đạt yêu cầu thường rất nhỏ, có thể nằm trong khoảng từ 10 µΩ đến 100 µΩ. Khi mối hàn không đủ chắc chắn, diện tích tiếp xúc nhỏ hoặc xuất hiện khuyết tật, giá trị điện trở thường tăng lên. Vì vậy, đo điện trở là phương pháp hiệu quả để phân loại sản phẩm đạt và không đạt ngay trên dây chuyền.

Hioki RM3546 được trang bị thang đo 1000 µΩ, giá trị hiển thị tối đa 1200,000 µΩ và độ phân giải 1 nΩ. Nhờ đó, thiết bị có thể phát hiện sự khác biệt rất nhỏ giữa các mối hàn, hỗ trợ thiết lập tiêu chuẩn PASS/FAIL và quản lý chất lượng bằng dữ liệu định lượng. Kết quả đo cũng có thể được lưu trữ nhằm nâng cao khả năng truy xuất nguồn gốc trong quá trình sản xuất.

Chức năng A-OVC giảm nhiễu điện áp nhiệt

Khi đo điện trở ở mức micro-ohm hoặc nano-ohm, kết quả rất dễ bị ảnh hưởng bởi sức điện động nhiệt phát sinh tại các điểm tiếp xúc giữa những vật liệu kim loại khác nhau. Điện áp lệch bên trong thiết bị, dây đo hoặc hệ thống chuyển mạch cũng có thể gây sai số đáng kể so với giá trị điện trở cần đo.

RM3546 tích hợp chức năng A-OVC – Advanced Offset Voltage Compensation. Chức năng này tự động bù sức điện động nhiệt và điện áp lệch trong hệ thống, giúp đưa sai số về gần mức thấp nhất có thể. Nhờ đó, độ dao động của kết quả được hạn chế và khả năng đo ở độ phân giải 1 nΩ được khai thác hiệu quả hơn.

A-OVC đặc biệt hữu ích trong các dây chuyền kiểm tra tự động, nơi thiết bị phải thực hiện liên tục nhiều phép đo và yêu cầu kết quả ổn định trong thời gian dài.

A-TC hiệu chỉnh ảnh hưởng của nhiệt độ sau khi hàn

Điện trở của vật liệu kim loại thay đổi theo nhiệt độ. Ngay sau khi hoàn thành quá trình hàn, khu vực mối hàn thường vẫn còn nóng và nhiệt độ có thể giảm nhanh theo thời gian. Nếu đo điện trở trực tiếp mà không hiệu chỉnh, hai mối hàn có chất lượng tương đương nhưng được đo tại các mức nhiệt độ khác nhau có thể cho kết quả không giống nhau.

Chức năng A-TC – Advanced Temperature Correction của RM3546 đồng thời đo nhiệt độ và điện trở của đối tượng. Thiết bị sau đó hiệu chỉnh kết quả về giá trị điện trở tại nhiệt độ tham chiếu theo thời gian thực.

Nhờ khả năng này, doanh nghiệp có thể kiểm tra mối hàn ngay sau công đoạn hàn mà không cần chờ sản phẩm nguội hoàn toàn. Điều này giúp rút ngắn thời gian takt, giảm thời gian chờ giữa các công đoạn và nâng cao năng suất của dây chuyền sản xuất.

Bảo vệ thiết bị với chức năng ACP

Trong quá trình kiểm tra bộ pin, đầu đo có thể vô tình tiếp xúc với cực pin đang mang điện hoặc hệ thống có thể bị đấu nối không chính xác. Tình trạng quá áp này tiềm ẩn nguy cơ làm hỏng mạch đo, gây gián đoạn dây chuyền và phát sinh chi phí sửa chữa.

Hioki RM3546 được trang bị chức năng ACP – Active Circuit Protection, hỗ trợ bảo vệ thiết bị trước điện áp lên đến DC 60 V. Khi phát hiện đầu vào vượt mức cho phép, mạch bảo vệ được kích hoạt nhanh và ngắt mạch nhằm hạn chế ảnh hưởng tới thiết bị.

Tính năng này giúp giảm nguy cơ hỏng hóc do lỗi vận hành, nâng cao độ tin cậy của hệ thống và hạn chế thời gian dừng dây chuyền ngoài kế hoạch.

Linh hoạt khi thiết kế dây chuyền đo tự động

Trong hệ thống sản xuất thực tế, tổng điện trở đường dẫn không chỉ bao gồm điện trở của dây đo mà còn có điện trở tiếp xúc của đầu dò, relay, bộ chuyển mạch và các điểm kết nối khác. Khi dây dẫn được kéo dài hoặc relay bị lão hóa sau thời gian sử dụng, điện trở đường dẫn có thể tăng và làm hệ thống đo mất ổn định.

RM3546 hỗ trợ điện trở đường dẫn tối đa đến 9 Ω khi đo ở chế độ PR, thang đo từ 100 mΩ trở xuống và đáp ứng các điều kiện đo quy định. Khả năng chịu điện trở đường dẫn lớn giúp kỹ sư linh hoạt hơn khi bố trí thiết bị, kéo dài cáp hoặc thiết kế hệ thống qua nhiều relay.

Hioki cũng cung cấp bộ đầu dò và các loại chân probe chuyên dụng, cho phép người dùng thiết kế đồ gá phù hợp với hình dạng của busbar, điện cực hoặc từng vị trí cần kiểm tra.

Hỗ trợ đo nhiều kênh

RM3546 có thể lắp tối đa hai bộ multiplexer Z3003, hỗ trợ đến:

• 20 kênh đo theo phương pháp 4 dây.
• 42 kênh đo theo phương pháp 2 dây.

Khi kết hợp với hệ thống chuyển mạch bên ngoài, thiết bị có thể mở rộng đến 33 kênh 4 dây với SW1001 hoặc tối đa 132 kênh 4 dây với SW1002. Khả năng mở rộng này phù hợp với hoạt động kiểm tra nhiều điểm hàn trên mô-đun pin hoặc bộ pin kích thước lớn, đồng thời giúp tiết kiệm không gian và chi phí đầu tư thiết bị.

Thông số kỹ thuật Hioki RM3546

Các thông số trên được tổng hợp từ tài liệu sản phẩm chính thức của Hioki. Một số giá trị độ chính xác và điện trở đường dẫn phụ thuộc vào thang đo, tốc độ đo, chế độ A-OVC, PR và điều kiện sử dụng.

Các chức năng hỗ trợ kiểm tra

Bên cạnh khả năng đo điện trở, RM3546 còn tích hợp nhiều chức năng phục vụ kiểm tra sản xuất:

• Kiểm tra tiếp xúc đầu đo.
• Hiệu chỉnh điểm 0 và chế độ đảm bảo độ chính xác không cần hiệu chỉnh điểm 0.
• OVC và A-OVC.
• Cải thiện tiếp xúc đầu đo.
• Tự động giữ kết quả đo.
• Bộ so sánh PASS/FAIL.
• Đo và hiệu chỉnh nhiệt độ TC, A-TC.
• Chuyển đổi nhiệt độ ΔT.
• Tính toán thống kê.
• Cài đặt thời gian trễ và tính trung bình.
• Lưu điều kiện đo và bộ nhớ dữ liệu.
• Hiển thị trạng thái truyền nhận lệnh.
• Hỗ trợ trình điều khiển LabVIEW.

Ứng dụng của Hioki RM3546

Thiết bị phù hợp với nhiều hoạt động kiểm tra điện trở chính xác, đặc biệt gồm:

• Kiểm tra điện trở mối hàn busbar trên mô-đun pin.
• Kiểm tra điểm hàn điện cực trong bộ pin xe điện EV.
• Kiểm tra kết nối trong hệ thống lưu trữ năng lượng ESS.
• Đánh giá chất lượng hàn laser, hàn điện trở hoặc hàn siêu âm.
• Kiểm tra điện trở tiếp xúc của relay, công tắc và đầu nối.
• Đo điện trở dây dẫn, cuộn dây, thanh đồng và linh kiện điện tử.
• Tích hợp vào dây chuyền kiểm tra tự động nhiều kênh.

Phụ kiện đi kèm và phụ kiện tùy chọn

Phụ kiện tiêu chuẩn của RM3546 bao gồm dây nguồn, cảm biến nhiệt độ Z2001, đầu nối EXT I/O, nắp đầu nối, hướng dẫn khởi động và tài liệu lưu ý vận hành.

Que đo không đi kèm thân máy và cần được lựa chọn riêng theo ứng dụng. Người dùng có thể tham khảo các phụ kiện như dây đo dạng pin L2100, dây kẹp L2101, dây đo pin L2102, L2103, bộ đầu dò L9773, multiplexer Z3003, bộ chuyển mạch SW1001/SW1002 hoặc các loại cáp kết nối LAN, USB và RS-232C.

Mua thiết bị đo điện trở Hioki RM3546 chính hãng

Với độ phân giải 1 nΩ, khả năng bù ảnh hưởng nhiệt độ và điện áp lệch, Hioki RM3546 là giải pháp phù hợp cho những dây chuyền yêu cầu đánh giá chính xác chất lượng mối hàn điện trở thấp. Thiết bị không chỉ hỗ trợ phát hiện sớm các sản phẩm tiềm ẩn lỗi mà còn góp phần rút ngắn thời gian kiểm tra, nâng cao khả năng truy xuất dữ liệu và duy trì hoạt động ổn định của dây chuyền.

Liên hệ Hioki Việt Nam để được tư vấn cấu hình thiết bị, lựa chọn đầu đo, multiplexer và các phụ kiện phù hợp với hệ thống kiểm tra thực tế.
