Top đồng hồ đo tụ điện tốt nhất dành cho mọi nhu cầu

Các thông số của tụ điện không thể nhìn chính xác bằng mắt, do đó việc sử dụng các loại đồng hồ đo tụ điện là vô cùng cần thiết. Song làm sao để xác nhận được loại tụ điện phù hợp với nhu cầu sử dụng của mình thì không hề dễ. Do đó, bài viết này Hioki Việt Nam sẽ gợi ý cho bạn những loại đồng hồ đo tốt nhất hiện nay và cách chọn sao cho đáp ứng được các yêu cầu sử dụng của bạn.

1. Các loại đồng hồ đo tụ điện tốt nhất

Hiện nay, đồng hồ đo tụ điện được thiết kế với nhiều kiểu dáng và tính năng khác nhau nhằm đáp ứng nhu cầu đa dạng của người dùng. Dưới đây là tổng hợp một số dòng đang được ưa chuộng hiện nay:

1.1 Đồng hồ vạn năng tích hợp chức năng đo tụ điện

Đồng hồ vạn năng tích hợp đo tụ điện chính là lựa chọn quen thuộc của nhiều thợ sửa chữa điện tử và người dùng phổ thông. Loại đồng hồ đo tụ điện này không chỉ đo được capacitance mà còn kết hợp nhiều chức năng đo khác như điện áp, dòng điện, điện trở, giúp tiết kiệm chi phí và không gian làm việc.

Ưu điểm nổi bật:

• Đồng hồ có khả năng thực hiện nhiều chức năng trong một thiết bị duy nhất, giúp người dùng tối ưu không gian làm việc.
• Giá thành của thiết bị này tương đối hợp lý, rất phù hợp cho những ai mới bắt đầu làm quen với công việc đo đạc và sửa chữa.
• Thiết bị được thiết kế đơn giản, dễ sử dụng và bảo trì.

Hạn chế cần lưu ý:

• Độ chính xác của chức năng đo tụ điện trong đồng hồ vạn năng thường không cao bằng các thiết bị chuyên dụng.
• Dải đo capacitance của thiết bị thường hạn chế, chỉ phổ biến từ vài pF đến vài µF.
• Tốc độ đo không thực sự nhanh, đôi khi khiến người dùng phải chờ đợi lâu hơn.

Một số sản phẩm tiêu biểu bạn có thể tham khảo:

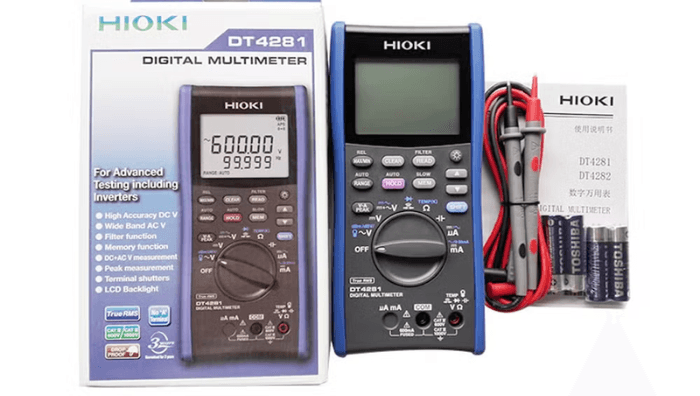

• Hioki DT4282, DT4256, DT4252: Đo tụ điện bằng đồng hồ điện tử sẽ có độ chính xác cao (sai số chỉ ±0.5% với dải đo capacitance), màn hình LCD kép hiển thị đồng thời nhiều thông số và thiết kế chắc chắn, chịu được điều kiện làm việc khắc nghiệt.
• Fluke 117: Đây là dòng đồng hồ đo tụ điện nhỏ gọn, phù hợp cho thợ điện chuyên nghiệp. Thiết bị được trang bị chức năng AutoV/LoZ tự động nhận diện mạch điện, đèn LED chiếu sáng vùng đo và khả năng chống sốc điện lên tới 600V.
• Kyoritsu 1011: Sản phẩm này tích hợp thêm khả năng đo điện trở cách điện lên đến 1000V, thiết kế đạt chuẩn chống nước IP54 và có thể hoạt động liên tục tới 500 giờ nhờ pin lithium.
• Sanwa CD800a: Đây là dòng đồng hồ có màn hình LCD lớn, tốc độ đo nhanh với tần suất cập nhật kết quả 3 lần/giây, và vỏ nhựa ABS chống va đập tốt.

Gợi ý cho bạn: Cách đọc ký hiệu tụ điện đầy đủ và chi tiết nhất

1.2. Đồng hồ đo LCR

Đối với các phòng thí nghiệm, nhà máy sản xuất điện tử hay kỹ sư R&D, đồng hồ đo tụ điện đo LCR luôn là lựa chọn ưu tiên nhờ độ chính xác cực cao và khả năng đo nhiều thông số cùng lúc.

Ưu điểm chính:

• Thiết bị cho kết quả đo với độ chính xác cực cao, thường dưới 0.1%.
• Đồng hồ có thể đo cùng lúc nhiều thông số như cảm kháng (L), điện dung (C), điện trở (R), ESR, hệ số chất lượng Q,…
• Tốc độ đo nhanh và hỗ trợ nhiều tần số đo khác nhau, phù hợp với dây chuyền sản xuất hàng loạt.

Nhược điểm:

• Giá thành của đồng hồ đo tụ điện này thường khá cao, dao động từ 10 triệu đến hơn 100 triệu VNĐ tùy model.
• Người sử dụng cần có kiến thức chuyên môn để khai thác tối ưu tính năng của thiết bị.
• Kích thước thiết bị khá lớn, hạn chế tính di động.

Một số dòng sản phẩm tiêu biểu:

• Hioki IM3523, IM3536, IM3570, IM7580A: Sản phẩm có độ chính xác cơ bản đạt 0.05%, tốc độ đo cực nhanh chỉ 1ms ở chế độ FAST và tích hợp bộ nhớ lưu trữ tới 1000 kết quả.
• Tonghui TH2822A: Đây là thiết bị có dải tần số đo rộng (20Hz–300kHz), màn hình cảm ứng 4.3 inch và giá thành cạnh tranh so với sản phẩm cùng loại của châu Âu, Mỹ.

1.3 Bộ kit đo ESR chuyên dụng

Với những ai thường xuyên sửa chữa thiết bị điện tử, đặc biệt là nguồn xung, màn hình, TV, bộ kit đo ESR chính là công cụ không thể thiếu nhờ khả năng phát hiện tụ hỏng mà không cần tháo ra khỏi mạch.

Ưu điểm:

• Thiết bị cho phép đo tụ ngay trên mạch (in-circuit), giúp tiết kiệm thời gian tháo lắp.
• Bộ kit giúp phát hiện tụ bị hỏng ngay cả khi giá trị điện dung vẫn nằm trong giới hạn cho phép.
• Giá thành hợp lý và thiết kế nhỏ gọn, dễ mang theo.

Hạn chế:

• Thiết bị chỉ đo được ESR, không đo trực tiếp capacitance.
• Độ chính xác không cao bằng các máy chuyên dụng và cần có kiến thức về ESR để đọc và giải thích kết quả đúng cách.

Một số lựa chọn phổ biến:

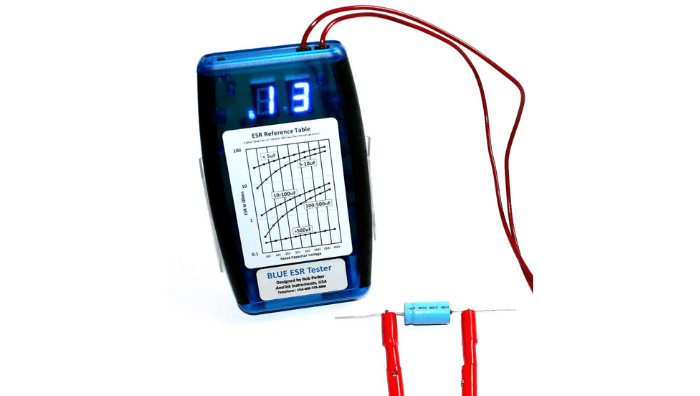

• Blue ESR Meter: Sản phẩm này được cộng đồng DIY ưa chuộng nhờ thiết kế đơn giản, dễ lắp ráp, giá rẻ và tần số đo phù hợp (100kHz).
• Peak Atlas ESR70, Smart Tweezers ST-4, DE-5000 LCR Meter: Đây là các sản phẩm thương mại hoàn chỉnh, có màn hình LCD hiển thị rõ ràng và nhiều tiện ích đi kèm.

1.4 Đồng hồ đo tụ điện cầm tay đơn giản

Nếu nhu cầu đo tụ điện của bạn chỉ dừng lại ở những công việc cơ bản, không yêu cầu độ chính xác cao, các loại đồng hồ đo tụ điện cầm tay giá rẻ sẽ là lựa chọn hợp lý.

Ưu điểm:

• Giá thành rất rẻ, hầu hết dưới 1 triệu VNĐ.
• Thiết kế nhỏ gọn, tiện lợi cho việc mang theo bên mình.
• Cách sử dụng đơn giản, pin lâu hết.

Nhược điểm:

• Độ chính xác chỉ ở mức cơ bản (thường sai số từ ±2% đến ±5%).
• Thiết bị chỉ đo được capacitance và có dải đo hạn chế.
• Chất lượng hoàn thiện của thiết bị thường không cao.

Sản phẩm tham khảo:

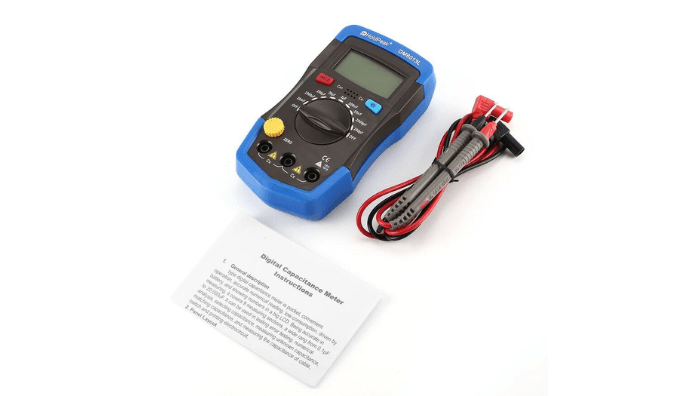

• DM6013L: Dải đo từ 1pF đến 20mF, màn hình LCD dễ đọc, tự động chọn dải đo, thiết kế chắc chắn.
• VC6013: Tích hợp thêm chức năng đo tần số, chu kỳ và cảnh báo quá tải, dây đo mềm dẻo, dễ thao tác.

Tham khảo thêm: Capacitor – Tụ điện là gì? Cấu tạo, ứng dụng và hướng dẫn đo tụ điện chi tiết

1.5 Máy hiện sóng có khả năng kiểm tra tụ điện gián tiếp

Máy hiện sóng (oscilloscope) không đo trực tiếp giá trị capacitance nhưng lại là công cụ hữu hiệu để kỹ sư đánh giá đặc tính động của tụ điện thông qua dạng sóng sạc/xả.

Ưu điểm:

• Máy hiện sóng giúp người dùng quan sát được đặc tính động của tụ, phát hiện các bất thường như nhiễu hoặc hiện tượng dao động.
• Thiết bị đa năng, hỗ trợ phân tích toàn diện các mạch điện phức tạp.

Nhược điểm:

• Máy không đưa ra giá trị capacitance trực tiếp.
• Giá thành cao và yêu cầu người dùng phải có kiến thức chuyên sâu.
• Quá trình đo phân tích thường mất nhiều thời gian.

Một số máy hiện sóng tiêu biểu:

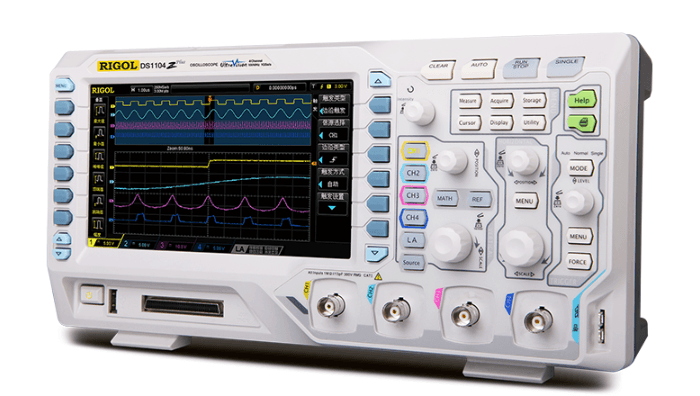

• Rigol DS1000Z: Thiết bị entry-level với 4 kênh, băng thông 50-100MHz, màn hình cảm ứng 7 inch và phần mềm phân tích miễn phí đi kèm.
• Tektronix TBS2000: Băng thông 70-200MHz, công nghệ FastAcq™ hiện đại, kết nối đầy đủ USB, Ethernet, VGA.
• Siglent SDS1000X-E: Băng thông 50-200MHz, màn hình 8 inch độ phân giải cao, tích hợp chức năng phát dạng sóng và hỗ trợ lệnh SCPI cho tự động hóa.

2/ Cách chọn đồng hồ đo tụ điện phù hợp

Khi chọn đồng hồ đo tụ điện, bạn cần cân nhắc kỹ nhu cầu sử dụng, ngân sách và các tính năng cần thiết. Một thiết bị phù hợp sẽ giúp công việc đo lường chính xác, an toàn và hiệu quả hơn.

• Xác định nhu cầu sử dụng: Bạn cần xác định rõ nhu cầu công việc khi mua đồng hồ đo tụ điện. Thợ sửa chữa điện tử nên chọn đồng hồ vạn năng tích hợp đo tụ. Người làm sản xuất hoặc R&D nên chọn đồng hồ LCR chuyên dụng. ESR meter sẽ phù hợp khi cần kiểm tra tụ hóa trong mạch. Nếu chỉ đo tụ thỉnh thoảng, đồng hồ cầm tay đơn giản là đủ.
• Ngân sách: Bạn nên cân nhắc ngân sách trước khi chọn mua. Dưới 2 triệu VNĐ, đồng hồ đo tụ điện giá rẻ cơ bản hoặc đồng hồ cầm tay là hợp lý. Từ 2–7 triệu VNĐ, bạn có thể chọn đồng hồ chất lượng cao của các hãng uy tín. Từ 7–20 triệu VNĐ, thiết bị LCR hoặc ESR meter chuyên dụng là lựa chọn tốt. Trên 20 triệu VNĐ, đồng hồ LCR cao cấp sẽ đáp ứng nhu cầu chuyên nghiệp.
• Độ chính xác và dải đo: Bạn cần chọn đồng hồ đo tụ điện có độ chính xác phù hợp. Với nhu cầu cơ bản, độ chính xác ±2–5% là đủ. Trong sản xuất hoặc nghiên cứu, nên chọn độ chính xác ±0.1% hoặc cao hơn. Dải đo cần phù hợp với loại tụ điện bạn thường đo (pF, nF, µF, mF).
• Tính năng bổ sung: Bạn nên ưu tiên thiết bị có tính năng đo ESR, Q factor, đo trong mạch hoặc lưu dữ liệu. Màn hình lớn, đèn chiếu sáng và thời lượng pin dài cũng rất hữu ích, đặc biệt khi làm việc ở nơi thiếu sáng hoặc cần di chuyển.
• Thương hiệu và độ bền: Bạn nên chọn thiết bị từ thương hiệu uy tín như Fluke, Hioki, Keysight để đảm bảo độ chính xác và độ bền. Các hãng Trung Quốc như Rigol, Siglent, Uni-T cũng có nhiều sản phẩm giá tốt, nhưng cần kiểm tra kỹ thông số và dịch vụ bảo hành.

Việc chọn đồng hồ đo tụ điện phù hợp phụ thuộc vào nhiều yếu tố: nhu cầu sử dụng, ngân sách, yêu cầu độ chính xác và môi trường làm việc. Nếu không biết nên chọn loại nào cho mình, bạn có thể liên hệ với Hioki Việt Nam để chung tôi tư vấn và hỗ trợ bạn lựa chọn được sản phẩm chất lượng với mức giá tốt nhất.
