Cách đo điện trở cuộn dây motor, biến áp bằng RM3544

Đo điện trở cuộn dây là một trong những phương pháp giúp kiểm tra sự đồng đều của dây quấn, chất lượng mối nối và phát hiện các sai lệch phát sinh trong quá trình sản xuất motor hoặc máy biến áp. Với các cuộn dây có điện trở thấp, phép đo cần hạn chế ảnh hưởng của dây dẫn, điểm tiếp xúc và sự thay đổi nhiệt độ. Hioki RM3544 đáp ứng bài toán này nhờ độ phân giải đến 1 µΩ, phương pháp đo 4 dây, chức năng hiệu chỉnh nhiệt độ và comparator hỗ trợ đánh giá PASS/FAIL.

Đo điện trở cuộn dây nhằm mục đích gì?

Giá trị điện trở DC của cuộn dây chịu ảnh hưởng bởi chiều dài dây quấn, tiết diện dây dẫn, vật liệu, chất lượng mối hàn và nhiệt độ tại thời điểm kiểm tra.

Khi quá trình sản xuất không đồng đều, điện trở cuộn dây có thể sai lệch so với giá trị thiết kế hoặc khác biệt giữa các pha. Việc đo và so sánh kết quả giúp phát hiện một số vấn đề như:

• Dây quấn không đúng chiều dài hoặc tiết diện.
• Đầu dây bị đứt, tổn thương hoặc tiếp xúc không ổn định.
• Mối hàn, đầu cos hoặc điểm đấu nối có điện trở cao.
• Điện trở giữa các pha của motor không đồng đều.
• Cuộn dây khác biệt so với mẫu chuẩn hoặc giới hạn sản xuất.

Phép đo điện trở DC không thay thế cho kiểm tra cách điện, điện áp chịu đựng, thử xung hoặc đánh giá đặc tính từ. Tuy nhiên, đây là bước kiểm tra cơ bản để phát hiện sớm nhiều sai lệch liên quan đến dây quấn và điểm kết nối.

Đo điện trở cuộn dây motor cần chú ý điều gì?

Với motor một pha, kỹ thuật viên thường cần xác định cuộn chạy, cuộn đề và kiểm tra điện trở giữa các đầu dây. Kết quả phải được so sánh với sơ đồ đấu dây, thông số thiết kế hoặc mẫu motor đạt yêu cầu.

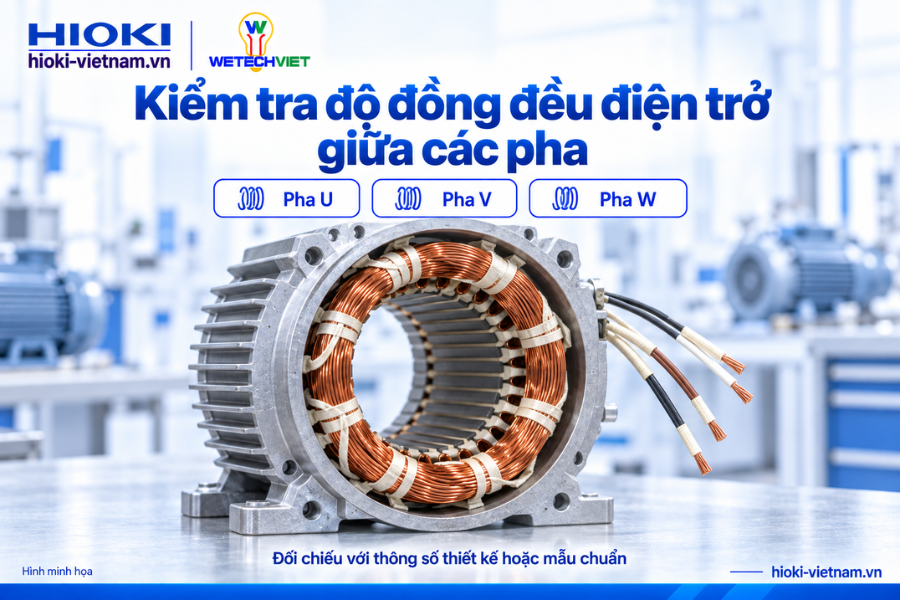

Đối với motor ba pha, mục tiêu quan trọng là kiểm tra độ cân bằng điện trở giữa các pha. Có thể đo lần lượt trên từng cuộn hoặc giữa các cặp đầu dây, tùy thuộc motor đấu sao, đấu tam giác hay đưa riêng từng đầu cuộn dây ra ngoài.

Nếu một pha có điện trở cao hơn rõ rệt, nguyên nhân có thể liên quan đến dây dẫn, đầu nối, mối hàn hoặc điểm tiếp xúc. Giá trị thấp bất thường cũng cần được kiểm tra thêm để loại trừ lỗi đấu nối hoặc vấn đề trong cuộn dây.

Không nên áp dụng một tỷ lệ chênh lệch cố định cho mọi loại motor. Giới hạn đánh giá phải dựa trên tiêu chuẩn sản xuất, tài liệu kỹ thuật hoặc dữ liệu của các mẫu đạt yêu cầu.

Đo điện trở cuộn dây máy biến áp có gì khác?

Khi kiểm tra máy biến áp, điện trở DC của cuộn sơ cấp và thứ cấp có thể chênh lệch đáng kể do số vòng dây, tiết diện và dòng điện thiết kế khác nhau. Vì vậy, không thể kết luận chất lượng bằng cách so sánh trực tiếp điện trở giữa hai cuộn.

Kết quả cần được đối chiếu với thiết kế, tỷ lệ giữa các pha hoặc dữ liệu tham chiếu của cùng một loại biến áp. Các máy biến áp có nhiều nấc điều chỉnh cũng cần được đo tại từng vị trí tap tương ứng.

Hioki RM3544 phù hợp với cuộn dây motor, transformer linh kiện, choke coil, solenoid và các đối tượng kiểm tra trong sản xuất. Với máy biến áp lực công suất lớn hoặc phép thử ngoài hiện trường yêu cầu dòng đo cao, thời gian nạp ổn định và khử từ, cần sử dụng thiết bị đo điện trở cuộn dây chuyên dụng phù hợp hơn.

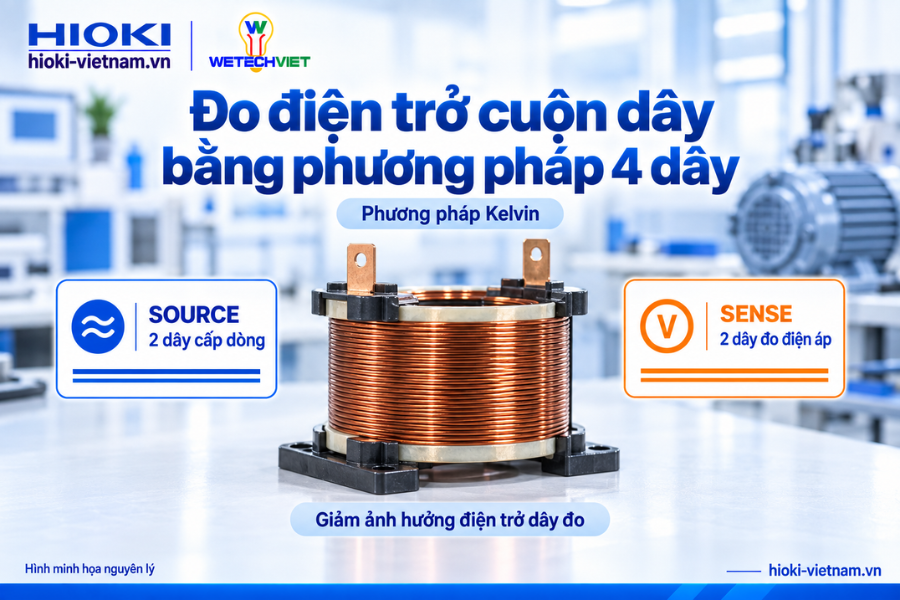

Vì sao nên sử dụng phương pháp đo 4 dây?

Khi đo điện trở thấp, điện trở của dây đo và điểm tiếp xúc có thể không còn là thành phần có thể bỏ qua. Nếu sử dụng phương pháp hai dây, thiết bị sẽ đo cả điện trở đối tượng, dây dẫn và các điểm tiếp xúc.

Phương pháp 4 dây, còn gọi là phương pháp Kelvin, sử dụng hai dây để cấp dòng qua cuộn dây và hai dây riêng để đo điện áp rơi trên đối tượng.

Do dòng điện gần như không chạy qua cặp dây đo điện áp, ảnh hưởng của điện trở dây dẫn được giảm đáng kể. Phương pháp này phù hợp với các phép đo ở mức milliohm hoặc micro-ohm.

Hioki RM3544 được cung cấp kèm dây kẹp L2101, hỗ trợ kết nối với đầu dây motor, transformer và các mẫu cuộn dây trong quá trình kiểm tra.

Người đọc có thể tìm hiểu thêm về nguyên lý và cách chọn thiết bị tại bài đồng hồ đo điện trở có mấy loại, cách dùng và lỗi thường gặp.

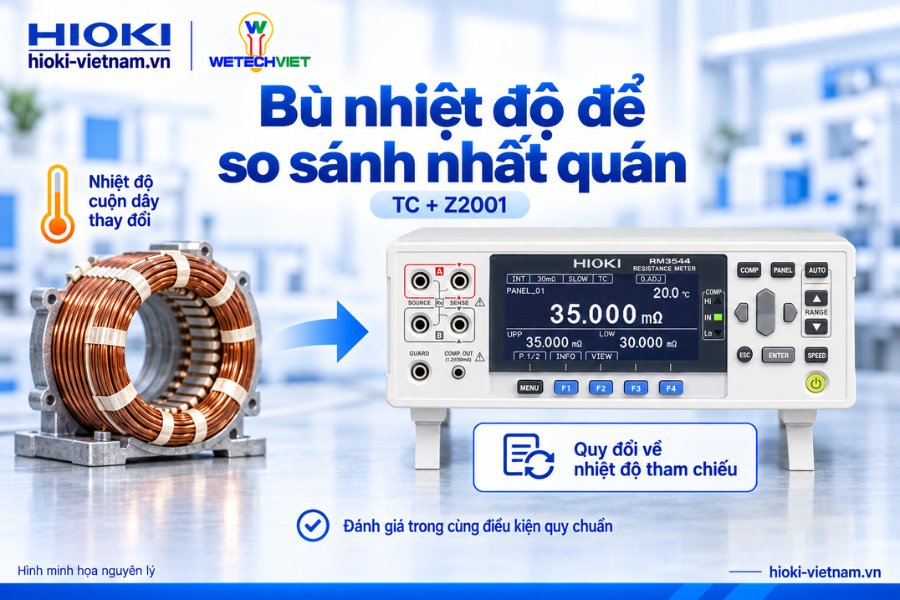

Vì sao phải bù nhiệt độ khi đo cuộn dây?

Điện trở của kim loại thay đổi theo nhiệt độ. Với dây đồng, nhiệt độ tăng sẽ làm giá trị điện trở tăng theo. Do đó, hai cuộn dây giống nhau nhưng được đo tại hai mức nhiệt độ khác nhau có thể cho kết quả không giống nhau.

Tình trạng này thường gặp khi cuộn dây vừa trải qua công đoạn hàn, sấy, tẩm, gia nhiệt hoặc chạy thử. Nếu không hiệu chỉnh nhiệt độ, dữ liệu có thể phân tán và gây khó khăn khi thiết lập giới hạn PASS/FAIL.

Khi kết hợp với cảm biến nhiệt độ Z2001, Hioki RM3544 có thể đo đồng thời điện trở và nhiệt độ. Chức năng Temperature Correction sẽ quy đổi kết quả về giá trị tại nhiệt độ tham chiếu.

Nhờ đó, các sản phẩm được đánh giá trong cùng điều kiện quy chuẩn, ngay cả khi nhiệt độ thực tế tại thời điểm đo có sự khác biệt. Dải đo nhiệt độ của Z2001 khi kết hợp với RM3544 là từ -10,0°C đến 99,9°C.

Hệ số nhiệt độ cần được cài đặt theo vật liệu dây dẫn thực tế. Không nên sử dụng hệ số của đồng cho cuộn dây làm từ nhôm hoặc vật liệu khác.

Cách đo điện trở cuộn dây bằng Hioki RM3544

Bước 1: Ngắt nguồn và kiểm tra an toàn

Motor hoặc máy biến áp phải được ngắt hoàn toàn khỏi nguồn điện. Cần kiểm tra để chắc chắn đối tượng không còn điện áp và không kết nối với mạch điều khiển có thể cấp điện trở lại.

Không sử dụng RM3544 để đo trên mạch đang mang điện. Với cuộn dây có độ tự cảm lớn, cần tuân thủ hướng dẫn an toàn khi kết nối và tháo dây đo.

Bước 2: Chuẩn bị đầu dây cần đo

Làm sạch bề mặt tiếp xúc, loại bỏ dầu, bụi bẩn và lớp oxy hóa nếu có. Vị trí kẹp cần ổn định và thống nhất giữa các lần đo.

Đối với phép đo so sánh nhiều sản phẩm, nên sử dụng fixture hoặc đồ gá để duy trì vị trí tiếp xúc và lực ép giống nhau.

Bước 3: Kết nối dây đo theo phương pháp 4 dây

Kết nối dây kẹp L2101 hoặc đầu đo phù hợp với hai đầu cuộn dây. Cặp SOURCE cấp dòng đo qua đối tượng, trong khi cặp SENSE đo điện áp rơi trực tiếp trên cuộn dây.

Cần bảo đảm cả hai phần của đầu kẹp tiếp xúc tốt. Tiếp xúc không ổn định có thể làm kết quả dao động hoặc khiến thiết bị không hoàn thành phép đo.

Bước 4: Chọn thang và tốc độ đo

Lựa chọn thang đo phù hợp với điện trở dự kiến. RM3544 có 9 thang, từ thang 30 mΩ đến 3 MΩ, đáp ứng nhiều loại motor, transformer và cuộn dây linh kiện.

Chế độ FAST phù hợp với dây chuyền cần tốc độ cao. Với cuộn dây có độ tự cảm lớn hoặc kết quả chưa ổn định, nên chọn tốc độ chậm hơn và sử dụng chức năng averaging.

Cần chờ giá trị ổn định trước khi ghi nhận kết quả. Không nên kết luận dựa trên số đo vẫn đang thay đổi.

Bước 5: Thiết lập bù nhiệt độ

Nếu cần so sánh điện trở giữa nhiều mẫu, nên kết nối cảm biến Z2001 và cài đặt nhiệt độ tham chiếu. Điều này đặc biệt cần thiết khi nhiệt độ sản phẩm thay đổi theo công đoạn hoặc thời gian đo.

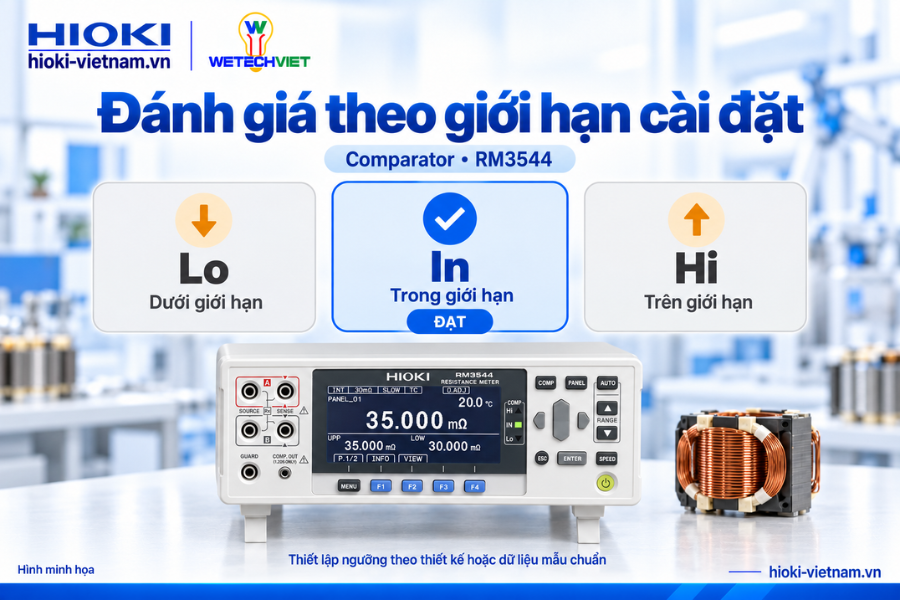

Bước 6: Cài đặt giới hạn PASS/FAIL

Comparator trên RM3544 cho phép cài đặt giới hạn theo giá trị tuyệt đối hoặc tỷ lệ phần trăm so với giá trị tham chiếu.

Thiết bị phân loại kết quả thành:

• Hi: Điện trở cao hơn giới hạn.
• In: Điện trở nằm trong khoảng đạt yêu cầu.
• Lo: Điện trở thấp hơn giới hạn.

Giới hạn đánh giá nên được xây dựng từ thông số thiết kế và dữ liệu đo thực tế của các sản phẩm đạt yêu cầu. Không nên lựa chọn ngưỡng chỉ dựa trên một mẫu duy nhất.

Những lỗi thường gặp khi đo điện trở cuộn dây

Không kiểm soát nhiệt độ

Đây là nguyên nhân phổ biến khiến kết quả của cùng một loại cuộn dây khác nhau giữa các ca sản xuất. Khi cần so sánh chính xác, dữ liệu phải được quy đổi về cùng nhiệt độ tham chiếu.

Dùng phương pháp hai dây cho điện trở thấp

Điện trở dây đo và điểm tiếp xúc có thể làm sai lệch đáng kể kết quả. Phương pháp 4 dây phù hợp hơn khi đo điện trở ở mức milliohm hoặc micro-ohm.

Điểm tiếp xúc không ổn định

Lực kẹp, vị trí đo và tình trạng bề mặt khác nhau sẽ làm kết quả dao động. Trong dây chuyền sản xuất, nên sử dụng đồ gá để tăng độ lặp lại.

Đo khi cuộn dây chưa ổn định

Cuộn dây có độ tự cảm cao cần thời gian để dòng đo ổn định. Tháo đầu đo quá sớm hoặc ghi nhận ngay số đầu tiên có thể dẫn đến kết quả không chính xác.

Dùng sai loại thiết bị

RM3544 phù hợp với kiểm tra linh kiện, motor và transformer trong sản xuất. Thiết bị không thay thế máy đo điện trở cuộn dây dòng cao dành cho máy biến áp lực ngoài hiện trường.

Nên chọn RM3544 hay RM3544-01?

RM3544 và RM3544-01 có nền tảng đo điện trở tương đương. Điểm khác biệt chính nằm ở khả năng kết nối với hệ thống bên ngoài.

RM3544 không tích hợp giao tiếp điều khiển, phù hợp với trạm đo thủ công hoặc kiểm tra độc lập.

Hioki RM3544-01 được trang bị EXT I/O, RS-232C và USB. Phiên bản này phù hợp khi cần kết nối PLC, truyền kết quả về máy tính hoặc tích hợp vào dây chuyền tự động.

Nếu chỉ cần đo, quan sát và đánh giá trực tiếp tại bàn kiểm tra, RM3544 có thể đáp ứng tốt. Nếu hệ thống cần trigger tự động, xuất tín hiệu comparator hoặc lưu dữ liệu tập trung, nên cân nhắc RM3544-01.

RM3544 phù hợp với những ứng dụng nào?

Hioki RM3544 phù hợp với các ứng dụng:

• Đo điện trở cuộn dây motor một pha và ba pha.
• Đo điện trở cuộn dây transformer linh kiện.
• Kiểm tra choke coil, solenoid và relay.
• Đo điện trở tiếp xúc của công tắc và connector.
• Phân loại sản phẩm bằng comparator.
• Kiểm tra cuộn dây trong dây chuyền sản xuất.

Thiết bị thuộc nhóm máy đo điện trở giá trị nhỏ, phù hợp khi phép đo cần độ phân giải cao hơn đồng hồ vạn năng thông thường.

Kết luận

Đo điện trở cuộn dây giúp kiểm tra sự đồng đều của motor, máy biến áp và các linh kiện có dây quấn. Để kết quả đáng tin cậy, cần lựa chọn đúng phương pháp đo, kiểm soát nhiệt độ, duy trì tiếp xúc ổn định và đặt giới hạn đánh giá dựa trên dữ liệu thực tế.

Hioki RM3544 đáp ứng tốt các trạm kiểm tra thủ công nhờ độ phân giải 1 µΩ, chức năng bù nhiệt độ, comparator và tốc độ đo phù hợp cho sản xuất. Với dây chuyền cần PLC hoặc thu thập dữ liệu tự động, phiên bản RM3544-01 sẽ phù hợp hơn.
