Hướng dẫn cách đo điện trở dây dẫn đúng kỹ thuật nhất

Trong kiểm tra và bảo dưỡng hệ thống điện, đo điện trở dây dẫn là bước quan trọng giúp đánh giá chất lượng truyền dẫn, phát hiện sự cố tiềm ẩn và đảm bảo an toàn vận hành. Song thực hiện cách đó như nào để đảm bảo hiệu quả của các chỉ số thì không dễ. Bài viết này sẽ gợi ý cho bạn 3 cách đo điện trở dây dẫn đúng kỹ thuật nhất.

1/ Nguyên lý đo điện trở dây dẫn

Điện trở dây dẫn được xác định dựa trên định luật Ohm (R = U/I), trong đó điện trở tỷ lệ thuận với điện áp và tỷ lệ nghịch với cường độ dòng điện. Trong thực tế, điện trở dây dẫn phụ thuộc vào nhiều yếu tố:

• Vật liệu: Đồng có điện trở suất thấp (1.68 × 10⁻⁸ Ω.m), nhôm cao hơn (2.82 × 10⁻⁸ Ω.m)
• Chiều dài: Điện trở tăng tỷ lệ thuận với chiều dài dây
• Tiết diện: Điện trở tỷ lệ nghịch với diện tích mặt cắt ngang
• Nhiệt độ: Điện trở kim loại tăng khi nhiệt độ tăng

Đọc thêm: Mách bạn 4 cách đo điện trở tiếp địa nhanh chóng, dễ hiểu

2/ Hướng dẫn 3 cách đo điện trở dây dẫn thông dụng

Dưới đây là 3 cách đo điện trở dây dẫn phổ biến nhất hiện nay. Mỗi phương pháp đều có ưu, nhược điểm riêng, nhưng chỉ cần nắm vững một cách là bạn đã có thể đảm bảo kết quả đo chính xác:

1 – Cách đo bằng đồng hồ vạn năng

Cách đo điện trở dây dẫn bằng đồng hồ vạn năng là lựa chọn phổ biến nhất, đặc biệt phù hợp trong các tình huống cần kiểm tra nhanh hoặc yêu cầu độ chính xác ở mức trung bình. Ưu điểm của phương pháp này là thao tác đơn giản, thiết bị dễ tìm và chi phí hợp lý. Tuy nhiên, độ chính xác có thể bị ảnh hưởng bởi điện trở tiếp xúc, nhiệt độ môi trường và chất lượng đầu đo.

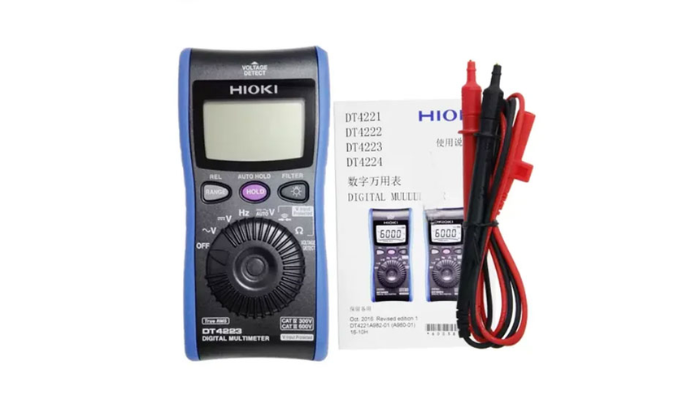

Một số dòng đồng hồ vạn năng chuyên dụng của Hioki như Hioki 3246-60, Hioki 3244-60, Hioki DT4223, Hioki DT4224 được đánh giá cao nhờ độ phân giải tốt và khả năng đo điện trở từ mΩ đến MΩ.

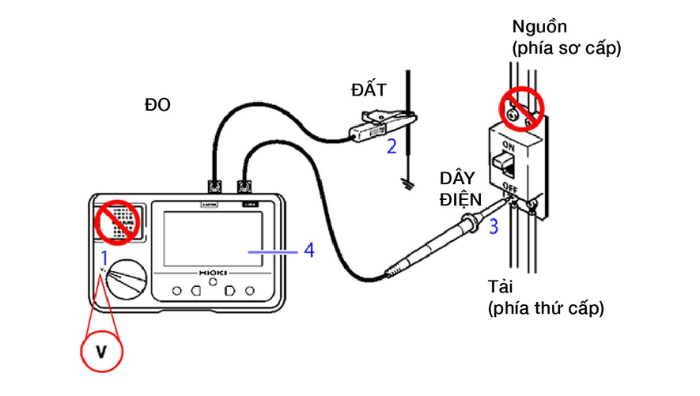

Hướng dẫn cách đo điện trở dây dẫn bằng đồng hồ vạn năng:

1. Chuẩn bị thiết bị: Chọn đồng hồ vạn năng Hioki có dải đo phù hợp, kiểm tra pin và hiệu chuẩn
2. Cài đặt chế độ: Xoay núm chọn về chế độ đo điện trở (Ω), chọn dải đo thích hợp
3. Chuẩn bị dây dẫn: Tắt nguồn điện, tháo dây dẫn khỏi mạch (nếu cần), làm sạch đầu dây
4. Thực hiện đo: Đặt que đo vào hai đầu dây dẫn, đọc kết quả trên màn hình
5. Ghi nhận kết quả: So sánh với thông số kỹ thuật, ghi chép đầy đủ

2 – Cách đo bằng ampe kế

Cách đo điện trở dây dẫn bằng ampe kế kết hợp với nguồn điện áp ổn định dựa trên nguyên lý định luật Ohm, cho phép xác định điện trở thông qua việc đo dòng điện chạy qua dây dẫn. Cách này đặc biệt hiệu quả khi đo các dây dẫn có điện trở rất thấp, nơi mà đồng hồ vạn năng thông thường khó đảm bảo độ chính xác.

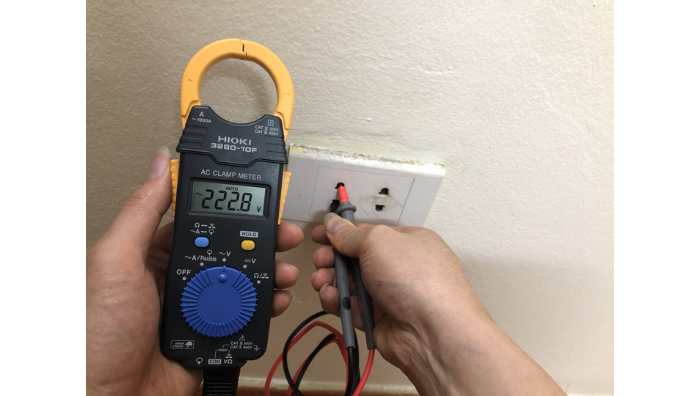

Ưu điểm nổi bật là độ chính xác cao hơn so với phương pháp dùng đồng hồ vạn năng, tuy nhiên hạn chế là yêu cầu nhiều thiết bị hơn và thao tác thiết lập phức tạp. Hioki khuyến nghị sử dụng các dòng ampe kế chính xác cao như Hioki 3280-10F, Hioki CM3286-50, Hioki CM4371-50 hoặc CM4373-50 để đạt được độ tin cậy tối ưu.

Hướng dẫn cách đo điện trở dây dẫn bằng ampe kế:

1. Thiết lập mạch đo: Kết nối nguồn điện áp DC ổn định, ampe kế và dây dẫn cần đo thành mạch khép kín
2. Cài đặt thông số: Chọn điện áp thử nghiệm phù hợp (thường 1-10V), đặt dải đo ampe kế
3. Đo điện áp: Sử dụng voltmeter đo điện áp trực tiếp tại hai đầu dây dẫn
4. Đo dòng điện: Ghi nhận giá trị dòng điện qua dây dẫn từ ampe kế
5. Tính toán: Áp dụng công thức R = U/I để tính điện trở.

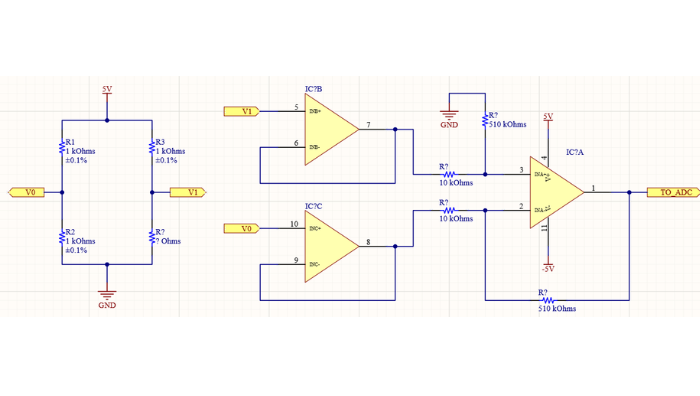

3 – Phương pháp cầu Wheatstone

Cách đo điện trở dây dẫn bằng cầu Wheatstone được coi là “tiêu chuẩn vàng” trong các phép đo yêu cầu độ chính xác cực cao, đặc biệt trong nghiên cứu, kiểm định và hiệu chuẩn thiết bị. Khác với các phương pháp sử dụng đồng hồ vạn năng hay ampe kế, cầu Wheatstone gần như loại bỏ hoàn toàn ảnh hưởng của điện trở dây đo và điện trở tiếp xúc, cho độ chính xác có thể đạt tới 0,01%.

Ưu điểm vượt trội của phương pháp này là kết quả không phụ thuộc vào nguồn điện và cho độ tin cậy rất cao. Tuy nhiên, hạn chế là cần thiết bị chuyên dụng, thời gian thiết lập lâu hơn và đòi hỏi kỹ thuật viên có kinh nghiệm vận hành.

Hướng dẫn cách đo điện trở dây dẫn bằng cầu Wheatstone:

1. Thiết lập cầu đo: Kết nối dây dẫn cần đo vào một cánh của cầu Wheatstone
2. Cân bằng cầu: Điều chỉnh điện trở biến đổi cho đến khi galvanometer chỉ số 0
3. Đọc kết quả: Điện trở dây dẫn bằng tích số của hai điện trở đối diện chia cho điện trở còn lại
4. Kiểm tra lại: Thực hiện đo nhiều lần để đảm bảo độ tin cậy

3/ Các yếu tố có thể ảnh hưởng đến giá trị điện trở dây dẫn

Việc nắm rõ các yếu tố tác động giúp kỹ thuật viên không chỉ đo chính xác hơn mà còn giải thích hợp lý những sai lệch so với giá trị lý thuyết:

• Nhiệt độ môi trường: Điện trở của đồng tăng khoảng 0,393% cho mỗi 1°C và của nhôm tăng khoảng 0,429%/°C. Vì vậy, nên tiến hành đo ở nhiệt độ chuẩn 20°C hoặc áp dụng hệ số hiệu chỉnh nhiệt độ khi đo ở nhiệt độ khác.
• Độ ẩm không khí: Độ ẩm cao có thể tạo ra các đường dẫn điện song song, khiến giá trị điện trở đo được giảm. Ảnh hưởng này đặc biệt đáng chú ý khi lớp cách điện bị hỏng hoặc xuống cấp.
• Điện trở tiếp xúc: Bề mặt tiếp xúc bị bẩn, gỉ sét hoặc oxy hóa sẽ làm tăng điện trở đo. Do đó, cần làm sạch bề mặt tiếp xúc trước khi thực hiện phép đo.
• Từ trường xung quanh: Các nguồn từ trường mạnh như motor, máy biến áp hoạt động gần khu vực đo có thể gây sai số. Nên tắt các thiết bị này hoặc đo ở khu vực cách xa nguồn từ trường.
• Điện áp cảm ứng: Khi dây dẫn nằm gần các mạch điện đang hoạt động, điện áp cảm ứng có thể xuất hiện và làm sai lệch kết quả. Giải pháp là ngắt hoàn toàn nguồn điện trước khi đo.
• Chiều dài và tiết diện không đồng nhất: Dây dẫn bị kéo căng, nén ép hoặc có khuyết tật sẽ có điện trở thực tế khác so với tính toán lý thuyết, ảnh hưởng đến kết quả đo.
