Cách đo diode bằng đồng hồ điện qua 3 bước đơn giản, an toàn

Cách đo diode bằng đồng hồ điện tử tuy có vẻ đơn giản, nhưng không phải ai cũng biết cách thực hiện đúng kỹ thuật và đảm bảo an toàn tuyệt đối. Do đó, bài viết này của Hioki Việt Nam sẽ hướng dẫn chi tiết cách đo diode bằng đồng hồ điện tử đúng kỹ thuật nhất, giúp bạn thực hiện việc kiểm tra một cách chính xác và an toàn.

1/ Diode là gì? Tại sao cần đo diode

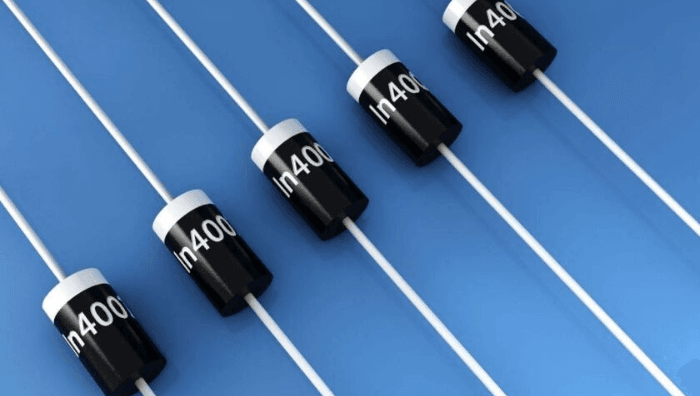

Diode là linh kiện bán dẫn có hai cực: Anode (cực dương) và Cathode (cực âm). Đặc tính quan trọng nhất của diode là chỉ cho phép dòng điện chạy theo một chiều từ Anode đến Cathode, đồng thời ngăn chặn dòng điện ngược lại.

Theo kinh nghiệm thực tế từ các kỹ sư tại Hioki, có tới 15–20% sự cố trong mạch điện liên quan đến việc diode bị hỏng. Chính vì vậy, việc kiểm tra diode định kỳ là vô cùng quan trọng. Cách đo diode bằng đồng hồ điện tử sẽ giúp bạn:

• Xác định diode còn hoạt động bình thường hay không
• Phát hiện sớm các hư hỏng, tránh ảnh hưởng lan rộng đến các linh kiện khác
• Tiết kiệm chi phí sửa chữa, vì có thể thay thế kịp thời linh kiện lỗi

Gợi ý cho bạn: Cách kiểm tra transistor bằng đồng hồ vạn năng chi tiết​

2/ Chuẩn bị trước khi đo diode bằng đồng hồ đo điện tử

Để thực hiện cách đo diode bằng đồng hồ điện tử đúng chuẩn và an toàn, bạn cần chuẩn bị kỹ càng cả về thiết bị lẫn thao tác. Dưới đây là những điều bạn cần lưu ý:

2.1 Các dụng cụ cần thiết

Để đo diode bằng đồng hồ điện tử, bạn cần chuẩn bị:

• Đồng hồ vạn năng: Ưu tiên loại có chế độ đo Diode Test hoặc ít nhất là chế độ đo điện trở (Ohm). Một số mẫu nổi bật từ Hioki như DT4256 hay 3244-60 được đánh giá cao nhờ độ chính xác và khả năng bảo vệ thiết bị khi đo mạch sống.
• Diode cần kiểm tra: Đảm bảo bạn đã xác định loại diode (diode thường, Zener, Schottky, hoặc LED) để áp dụng phương pháp đo phù hợp.
• Que đo: Nên sử dụng que đo có đầu nhọn, dễ tiếp xúc với chân linh kiện. Bạn cũng nên xác định cực của diode trước khi đo, thường sẽ có một vạch màu nhỏ ở đầu Cathode để phân biệt.

2.2 Các bước cần tuân thủ để đảm bảo an toàn tuyệt đối

Khi thực hiện cách đo diode bằng đồng hồ điện tử, việc tuân thủ đúng các bước an toàn không chỉ giúp đảm bảo kết quả đo chính xác mà còn tránh gây hư hỏng cho thiết bị hoặc làm gián đoạn quá trình kiểm tra. Bạn hãy lưu ý một số điểm sau:

• Ngắt nguồn điện: Rút nguồn điện của mạch hoặc tháo diode ra khỏi mạch trước khi đo để tránh nguy cơ giật điện hoặc làm hỏng đồng hồ vạn năng.
• Xác định cực Anode và Cathode của diode: Quan sát ký hiệu trên diode (thường có vạch màu chỉ Cathode) hoặc kiểm tra tài liệu kỹ thuật để xác định đúng cực tính, giúp đo chính xác chiều thuận và chiều ngược.
• Kiểm tra đồng hồ vạn năng: Đảm bảo đồng hồ hoạt động bình thường, pin còn đủ, và que đo được cắm đúng vào các cổng COM (màu đen) và V/Ω (màu đỏ). Kiểm tra đồng hồ bằng cách chạm hai que đo vào nhau; nếu hiển thị giá trị gần 0 Ω hoặc phát ra tiếng bíp, đồng hồ hoạt động tốt.

3. Hướng dẫn chi tiết cách đo diode bằng đồng hồ đo điện tử

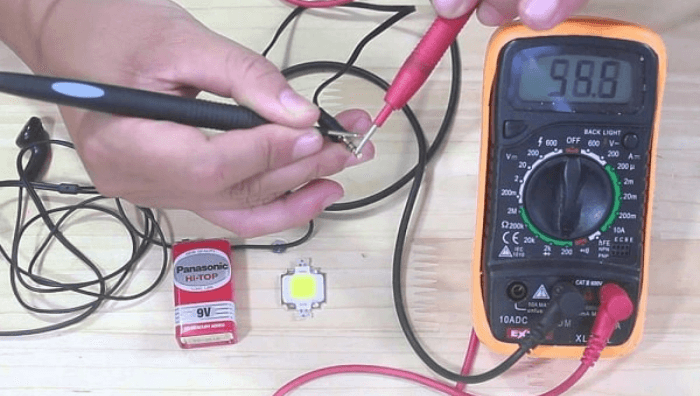

Khi tìm hiểu cách đo diode bằng đồng hồ điện tử, bạn sẽ thấy có hai phương pháp phổ biến: sử dụng chế độ đo diode chuyên dụng hoặc đo bằng chế độ điện trở (Ohm). Dưới đây là hướng dẫn chi tiết để bạn dễ dàng thực hiện đúng kỹ thuật ngay cả khi không phải là dân chuyên.

3.1 Đo bằng chế độ đo diode

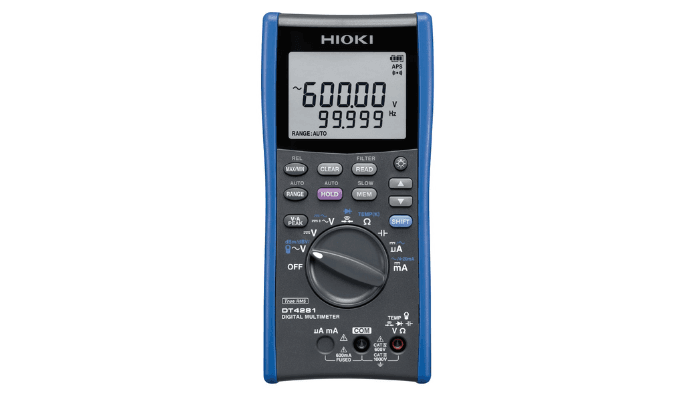

Hầu hết các đồng hồ vạn năng số hiện đại, như Hioki DT4281, đều có chế độ đo diode (thường ký hiệu là biểu tượng diode hoặc chữ “DIODE”). Đây là cách đo chính xác và tiện lợi nhất:

Cách thực hiện:

• Chuyển sang chế độ đo diode: Vặn núm xoay của đồng hồ về chế độ “Diode Test”. Đảm bảo cắm đúng que đo: que đỏ vào cổng V/Ω, que đen vào cổng COM.
• Đo chiều thuận: Đặt que đỏ vào cực Anode (cực dương) và que đen vào cực Cathode (cực âm). Nếu diode hoạt động bình thường, màn hình sẽ hiển thị một giá trị điện áp rơi, thường từ 0.4V đến 0.7V đối với diode silicon, hoặc 1.8V – 3V đối với đèn LED. Nếu kết quả là “0L” hoặc không hiện gì, có thể bạn đặt sai cực hoặc diode bị đứt.
• Đo chiều ngược: Đổi vị trí hai que đo. Nếu diode còn tốt, đồng hồ sẽ hiển thị “0L” – tức là không có dòng điện chạy qua chiều ngược. Ngược lại, nếu hiển thị một giá trị thấp, rất có thể diode đã bị chập.

Cách đọc kết quả:

1. Nếu có giá trị chiều thuận và “0L” ở chiều ngược, diode hoạt động tốt.
2. Nếu cả hai chiều đều là “0L” hoặc đều hiển thị giá trị thấp, rất có thể diode đã hỏng.

3.2 Đo bằng chế độ đo điện trở (Ohm – Ω)

Trong trường hợp đồng hồ của bạn không có chế độ đo diode, vẫn có thể áp dụng cách đo diode bằng đồng hồ điện tử thông qua chức năng đo điện trở.

Cách thực hiện:

• Chọn chế độ Ohm (Ω): Vặn núm đồng hồ đến thang đo điện trở – ưu tiên thang 200 Ω hoặc 2 kΩ để dễ quan sát sự thay đổi.
• Đo chiều thuận: Đặt que đỏ vào cực Anode và que đen vào cực Cathode. Diode tốt sẽ hiển thị điện trở thấp (vài trăm đến vài nghìn Ohm). Nếu thấy “0L” hoặc giá trị quá cao, diode có thể đã đứt.
• Đo chiều ngược: Đổi vị trí que đo. Nếu là diode còn hoạt động, màn hình sẽ hiển thị điện trở rất cao hoặc “0L”. Nếu thấy điện trở thấp, có thể diode đã bị chập mạch.

Lưu ý: Cách đo bằng điện trở chỉ cho biết diode có dẫn điện hay không, mà không hiển thị điện áp rơi như chế độ đo diode. Do đó, nếu có thể, bạn nên ưu tiên dùng chế độ đo diode để có kết quả rõ ràng và chính xác hơn.

4. Mua đồng hồ đo điện tử Hioki chất lượng cao

Hiểu được những lợi ích của việc đo diode chính xác trong công việc, bạn sẽ nhận ra rằng việc lựa chọn một chiếc đồng hồ vạn năng chất lượng từ nhà cung cấp uy tín là yếu tố quan trọng. Hioki-Vietnam là một trong những thương hiệu hàng đầu về thiết bị đo lường điện tử, đặc biệt là các dòng đồng hồ vạn năng. Với hơn 90 năm kinh nghiệm, Hioki tự hào mang đến những sản phẩm vượt trội, kết hợp giữa công nghệ tiên tiến và độ chính xác tuyệt đối.

Đa dạng sản phẩm và chính sách ưu đãi

Hioki Việt Nam cung cấp đầy đủ các dòng đồng hồ vạn năng từ cơ bản đến chuyên dụng, đáp ứng trọn vẹn nhu cầu đo lường của khách hàng. Tất cả sản phẩm đều được:

• Tất cả sản phẩm đều được nhập khẩu trực tiếp từ Nhật Bản, đảm bảo chất lượng chính hãng và đạt tiêu chuẩn quốc tế.
• Các thiết bị đo của Hioki được thiết kế với độ bền cao, hoạt động ổn định trong cả những môi trường khắc nghiệt.
• Giá bán cạnh tranh trên thị trường, giúp người dùng tối ưu chi phí đầu tư thiết bị đo lường.
• Hioki thường xuyên triển khai chương trình khuyến mãi và ưu đãi đặc biệt, mang lại lợi ích thiết thực cho khách hàng.

Ngoài ra, Hioki Việt Nam còn mang đến chính sách bảo hành minh bạch và uy tín, với thời hạn lên đến 2 năm trên toàn quốc, giúp khách hàng hoàn toàn yên tâm trong quá trình sử dụng sản phẩm. Đội ngũ kỹ thuật viên giàu kinh nghiệm luôn sẵn sàng hỗ trợ, đảm bảo giải đáp mọi thắc mắc một cách nhanh chóng và chính xác.

Đồng thời, hệ thống trung tâm bảo hành, sửa chữa chuyên nghiệp của Hioki luôn hoạt động với tinh thần tận tâm, trách nhiệm, cam kết xử lý mọi yêu cầu trong thời gian ngắn nhất để không làm gián đoạn công việc của khách hàng.

Bài viết trên, Hioki Việt Nam đã hướng dẫn bạn cách đo diode bằng đồng hồ điện tử một cách đơn giản, dễ hiểu và đúng kỹ thuật. Hy vọng với những kiến thức đã chia sẻ, bạn có thể tự tin kiểm tra diode trong các mạch điện tử của mình, phát hiện sớm hỏng hóc và đưa ra hướng xử lý phù hợp.
