Hướng dẫn cách kiểm tra Thyristor SCR bằng đồng hồ vạn năng

Thyristor là một linh kiện bán dẫn được ứng dụng rộng rãi trong nhiều thiết bị điện tử. Chính vì thế, việc đo và kiểm tra ​Thyristor thường xuyên giúp phát hiện kịp thời tình trạng hoạt động của linh kiện, đảm bảo hệ thống vận hành ổn định. Dưới đây là hướng dẫn chi tiết cách kiểm tra Thyristor scr bằng đồng hồ vạn năng.

1. Thyristor (SCR) là gì? Các thông số cần lưu ý của SCR

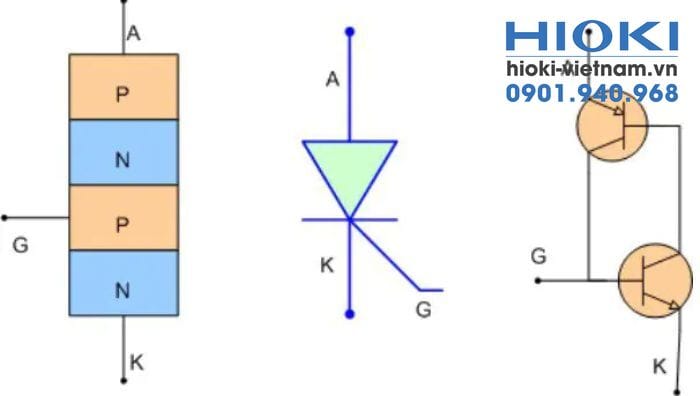

Thyristor hay SCR (Silicon Controlled Rectifier) là một linh kiện điện tử bán dẫn có bốn lớp (P-N-P-N) với ba cực: Anode (A), Cathode (K) và Gate (G). SCR được sử dụng phổ biến trong các mạch điều khiển công suất lớn, đóng vai trò như một công tắc điện tử với khả năng điều khiển dòng điện một chiều.

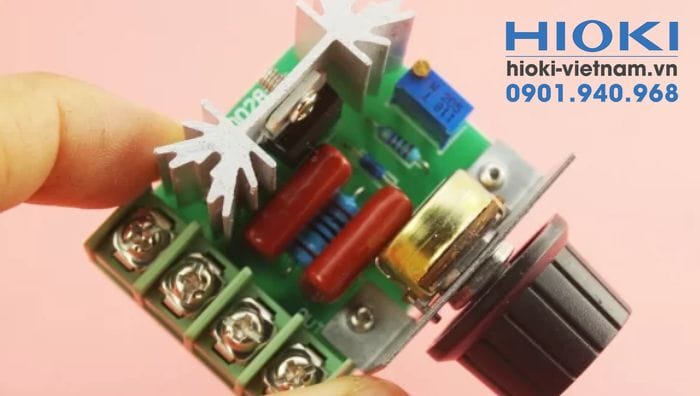

SCR thường được sử dụng trong các thiết bị điều khiển tốc độ động cơ, bộ điều chỉnh áp, bộ chuyển đổi điện, hệ thống đèn mờ và nhiều ứng dụng công nghiệp khác.

Các thông số quan trọng của SCR cần lưu ý:

• Điện áp làm việc tối đa (VDRM)
• Dòng điện làm việc tối đa (IT)
• Dòng điện kích Gate (IGT)
• Điện áp kích Gate (VGT)
• Thời gian bật/tắt (Turn-on/Turn-off time)

2. Hướng dẫn cách kiểm tra Thyristor (SCR) bằng đồng hồ vạn năng

2.1 Chuẩn bị

Trước khi bắt đầu cách kiểm tra Thyristor scr bằng đồng hồ vạn năng​, bạn cần chuẩn bị:

• Đồng hồ vạn năng: Chọn thang đo điện trở (Ω). Đối với đồng hồ kim, hãy chọn thang đo x1 hoặc x10. Đối với đồng hồ số, chọn thang đo có giá trị thấp nhất để có độ chính xác cao nhất.

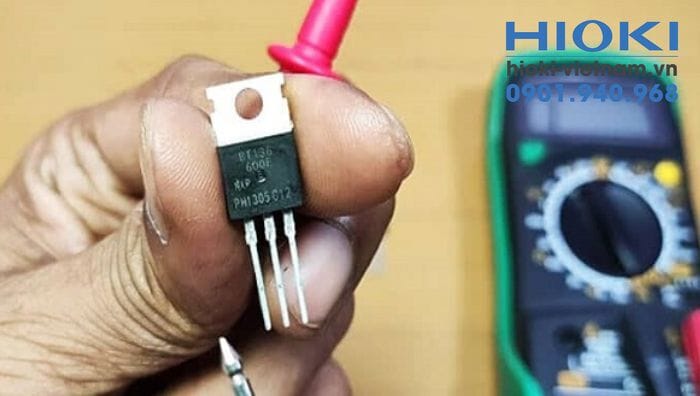

• Thyristor: Cần xác định chính xác ba cực của thyristor: Anode (A), Cathode (K) và Gate (G).

2.2 Xác định chân của Thyristor

Để cách kiểm tra Thyristor SCR bằng đồng hồ vạn năng​ chính xác, việc xác định đúng các chân của linh kiện là vô cùng quan trọng. Dưới đây là hướng dẫn cách đo xác định chân bằng đồng hồ vạn năng:

• Đặt đồng hồ ở chế độ đo diode
• Trong SCR cấu trúc P-N-P-N, cực Gate (G) và Cathode (K) hình thành một diode PN
• Que đo đỏ vào một chân và que đo đen lần lượt vào hai chân còn lại
• Nếu có một chân cho chỉ số điện trở thấp (có tiếng bíp), đó là chân Gate (G), chân nối với que đen là Cathode (K). Chân còn lại trong 3 chân chính là Anode (A)

2.3 Tiến hành kiểm tra Thyristor (SCR) bằng đồng hồ vạn năng

Cách kiểm tra Thyristor SCR bằng đồng hồ vạn năng​ chi tiết, đúng kỹ thuật được thiện hiện qua 5 bước sau:

Bước 1: Xoay núm đồng hồ vạn năng về thang x1Ω (đối với đồng hồ kim) hoặc thang đo điện trở thấp (đối với đồng hồ số).

Bước 2: Kiểm tra trạng thái ban đầu

Cắm que đo màu đỏ vào chân Anode (A) và que đo màu đen vào chân Cathode (K). Nếu SCR còn tốt, đồng hồ kim sẽ hiển thị điện trở cao (gần như vô cùng), còn đồng hồ số sẽ báo “OL” (Over Limit).

Bước 3: Kích hoạt SCR

Giữ nguyên que đo đỏ ở Anode (A) và que đo đen ở Cathode (K). Sau đó, bạn dùng một dây dẫn ngắn để tạm thời nối Gate (G) với Anode (A). Nếu SCR còn hoạt động tốt, điện trở A-K sẽ giảm xuống đột ngột và duy trì ở mức thấp.

Bước 4: Kiểm tra khả năng duy trì trạng thái dẫn

Sau khi SCR đã được kích hoạt (dẫn điện), hãy ngắt kết nối tạm thời giữa Gate và Anode. Nếu SCR vẫn duy trì trạng thái dẫn (điện trở A-K tiếp tục ở mức thấp), thì linh kiện này hoạt động bình thường.

Bước 5: Kiểm tra cực Gate

Cắm que đo đỏ vào Gate (G) và que đo đen vào Cathode (K). Nếu SCR tốt, đồng hồ sẽ hiển thị điện trở thấp (thường từ vài trăm đến vài nghìn ohm), tương tự như một diode.

Kết luận kiểm tra:

• SCR hoạt động tốt khi: điện trở A-K ban đầu cao, sau khi kích hoạt Gate thì điện trở A-K thấp và duy trì trạng thái này
• SCR bị hỏng khi: luôn dẫn (điện trở A-K luôn thấp), không bao giờ dẫn (điện trở A-K luôn cao dù đã kích Gate), hoặc không duy trì trạng thái dẫn

Gợi ý cho bạn:

Hướng dẫn cách kiểm tra triac bằng đồng hồ vạn năng

Hướng dẫn cách đo cầu chì bằng đồng hồ vạn năng​

Cách kiểm tra transistor bằng đồng hồ vạn năng chi tiết​

3. Mua đồng hồ vạn năng Hioki ở địa chỉ uy tín

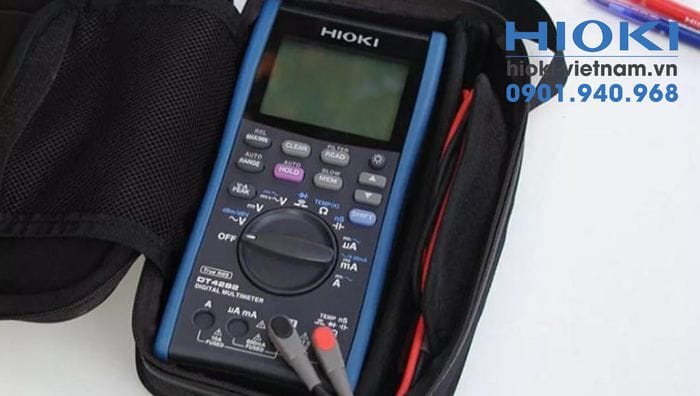

Để kiểm tra Thyristor SCR và các linh kiện điện tử khác một cách chính xác, việc sở hữu một chiếc đồng hồ vạn năng chất lượng là vô cùng quan trọng. Đồng hồ vạn năng Hioki là một trong những thương hiệu được tin cậy nhất trên thị trường hiện nay, với độ chính xác cao và độ bền vượt trội. Một số sản phẩm đồng hồ vạn năng phổ biến mà bạn đọc có thể tham khảo như Hioki DT4256, Hioki DT4261, Hioki DT4282,…

Hioki là thương hiệu đến từ Nhật Bản với hơn 90 năm kinh nghiệm trong lĩnh vực sản xuất thiết bị đo lường điện tử. Tại Việt Nam, Hioki Việt Nam là nhà phân phối chính thức, chuyên cung cấp các dòng đồng hồ đo đa năng được nhập khẩu trực tiếp từ Nhật Bản.

Không chỉ mang đến các sản phẩm chính hãng với mức giá cạnh tranh, Hioki Việt Nam còn thường xuyên triển khai nhiều chương trình khuyến mãi, ưu đãi theo mùa và hỗ trợ trả góp linh hoạt. Điều này giúp khách hàng dễ dàng tiếp cận những thiết bị đo lường chất lượng cao mà vẫn tối ưu chi phí.

Bên cạnh sản phẩm chất lượng, Hioki Việt Nam còn sở hữu đội ngũ hỗ trợ kỹ thuật chuyên nghiệp, sẵn sàng tư vấn và giải đáp mọi thắc mắc của khách hàng. Với chính sách bảo hành dài hạn, Hioki cam kết mang lại trải nghiệm sử dụng tốt nhất, đảm bảo sự yên tâm tuyệt đối cho người dùng.

Với hướng dẫn cách kiểm tra Thyristor scr bằng đồng hồ vạn năng​ chi tiết trên, bạn có thể dễ dàng kiểm tra chất lượng SCR bằng đồng hồ vạn năng. Việc kiểm tra thường xuyên các linh kiện điện tử không chỉ giúp phát hiện sớm các vấn đề mà còn đảm bảo an toàn và hiệu quả cho hệ thống điện của bạn.
