Cách tính công suất 1 tấm pin năng lượng mặt trời nhanh, đơn giản, chính xác

Khi lắp đặt hệ thống điện năng lượng mặt trời, việc hiểu rõ về công suất của tấm pin và cách đo lường chính xác là yếu tố quyết định đến hiệu quả hoạt động cũng như tính toán chi phí đầu tư. Bài viết này sẽ cung cấp thông tin chi tiết về công suất 1 tấm pin năng lượng mặt trời, cách tính toán diện tích lắp đặt và các phương pháp đo lường hiệu quả nhất.

1/ Công suất 1 tấm pin năng lượng mặt trời là bao nhiêu?

Công suất 1 tấm pin năng lượng mặt trời thường được đo bằng đơn vị Watt peak (Wp) hoặc kilowatt peak (kWp), đại diện cho công suất tối đa mà tấm pin có thể sản xuất trong điều kiện chuẩn (STC – Standard Test Conditions).

Hiện nay, công suất của các tấm pin năng lượng mặt trời thương mại phổ biến trên thị trường dao động trong các khoảng sau:

• Tấm pin công nghệ đơn tinh thể (Mono-crystalline): 350Wp – 600Wp
• Tấm pin công nghệ đa tinh thể (Poly-crystalline): 300Wp – 450Wp
• Tấm pin màng mỏng (Thin-film): 100Wp – 200Wp
• Tấm pin PERC (Passivated Emitter and Rear Cell): 400Wp – 670Wp
• Tấm pin hai mặt (Bifacial): 400Wp – 700Wp

Các tấm pin thế hệ mới với công nghệ TOPCon hoặc Heterojunction (HJT) có thể đạt công suất cao hơn, lên đến 700Wp hoặc thậm chí 800Wp cho một tấm. Kích thước tiêu chuẩn của một tấm pin thường là 1.7m x 1.1m (khoảng 1.87m²), tuy nhiên cũng có nhiều biến thể khác nhau tùy theo nhà sản xuất.

Gợi ý cho bạn: Tấm pin năng lượng mặt trời là gì? Phân loại pin năng lượng măt trời

2/ Tính tổng diện tích lắp đặt dựa theo công suất 1 tấm pin

Để tính toán diện tích cần thiết cho việc lắp đặt hệ thống pin năng lượng mặt trời, chúng ta cần dựa vào công suất 1 tấm pin năng lượng mặt trời dựa trên diện tích (kWp/m²) của tấm pin. Công thức tính như sau:

Diện tích lắp đặt (m²) = Tổng công suất hệ thống (kWp) ÷ Mật độ công suất (kWp/m²)

Trong đó:

• Mật độ công suất của tấm pin hiện đại thường dao động từ 180Wp/m² đến 220Wp/m² (tương đương 0.18kWp/m² đến 0.22kWp/m²).
• Cần tính thêm khoảng trống giữa các tấm pin và diện tích phụ trợ (khoảng 10-20% tổng diện tích).

Ví dụ:

• Nếu muốn lắp đặt hệ thống 5kWp với tấm pin có mật độ công suất 200Wp/m² (0.2kWp/m²):
• Diện tích cơ bản: 5kWp ÷ 0.2kWp/m² = 25m²
• Thêm 15% diện tích phụ trợ: 25m² × 1.15 = 28.75m²

Ngoài ra, có thể tính nhanh dựa trên công suất tấm pin:

• Số lượng tấm pin cần thiết = Tổng công suất hệ thống ÷ Công suất 1 tấm pin
• Tổng diện tích = Số lượng tấm pin × Diện tích 1 tấm pin

Ví dụ: Với hệ thống 5kWp sử dụng tấm pin 450Wp có kích thước 1.87m²:

• Số lượng tấm pin: 5,000Wp ÷ 450Wp = 11.11 ≈ 12 tấm
• Tổng diện tích: 12 tấm × 1.87m² = 22.44m²

3/ Công thức tính sản lượng điện hàng tháng của hệ thống năng lượng mặt trời

Sản lượng điện năng lượng mặt trời phụ thuộc vào nhiều yếu tố, nhưng có thể ước tính thông qua công thức sau:

E = P × PSH × η × 365

Trong đó:

• E: Sản lượng điện năng hàng năm (kWh/năm)
• P: Công suất hệ thống (kWp)
• PSH: Số giờ nắng đỉnh trung bình hàng ngày (Peak Sun Hours)
• η: Hiệu suất hệ thống (tính đến tổn thất do nhiệt độ, bụi bẩn, hao hụt đường dây, inverter…)
• 365: Số ngày trong năm

Tại Việt Nam:

• Miền Bắc: PSH trung bình khoảng 3.5-4 giờ/ngày
• Miền Trung: PSH trung bình khoảng 4-5 giờ/ngày
• Miền Nam: PSH trung bình khoảng 4.5-5.5 giờ/ngày
• Hiệu suất hệ thống (η) thường dao động từ 75% đến 85%.

Ví dụ: Với hệ thống 5kWp tại TP.HCM có PSH trung bình 5 giờ/ngày và hiệu suất hệ thống 80%:

• E = 5kWp × 5h × 0.8 × 365 = 7,300kWh/năm

Ngoài ra, sản lượng điện còn phụ thuộc vào:

• Hướng lắp đặt (tối ưu là hướng Nam tại Việt Nam)
• Góc nghiêng (khoảng 10-15 độ tại miền Nam, 15-20 độ tại miền Trung, 20-25 độ tại miền Bắc)
• Điều kiện bóng râm
• Nhiệt độ môi trường (tấm pin hoạt động kém hiệu quả hơn khi nhiệt độ cao)

4/  Hướng dẫn sử dụng máy đo điện năng lượng mặt trời để tính công suất tấm pin

Việc đo lường chính xác công suất 1 tấm pin năng lượng mặt trời là rất quan trọng để đánh giá hiệu suất hoạt động và phát hiện sớm các sự cố. Dưới đây là các phương pháp đo lường phổ biến với các thiết bị chuyên dụng.

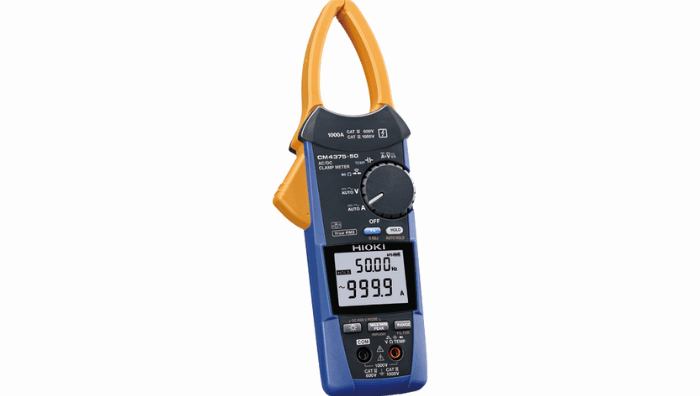

4.1 Sử dụng Ampe kìm đo dòng AC/DC

Ampe kìm là thiết bị đo dòng điện không cần ngắt mạch, rất hữu ích cho việc kiểm tra nhanh công suất 1 tấm pin năng lượng mặt trời tức thời.

Quy trình đo:

1. Đảm bảo ampe kìm có khả năng đo dòng DC (nhiều ampe kìm chỉ đo được dòng AC)
2. Điều chỉnh thang đo phù hợp với dòng điện cần đo
3. Kẹp ampe kìm vào dây dẫn dương hoặc âm từ tấm pin (không kẹp cả hai dây)
4. Đọc giá trị dòng điện trên màn hình
5. Đo điện áp tại các đầu ra của tấm pin bằng chức năng đo điện áp
6. Tính công suất theo công thức: P = U × I (công suất = điện áp × dòng điện)

Lưu ý: Nên thực hiện đo trong điều kiện nắng ổn định, tốt nhất là giữa trưa (10h-14h) để có kết quả chính xác nhất.

Xem thêm: Top 5 thiết bị máy đo năng lượng mặt trời chính xác nhất hiện nay

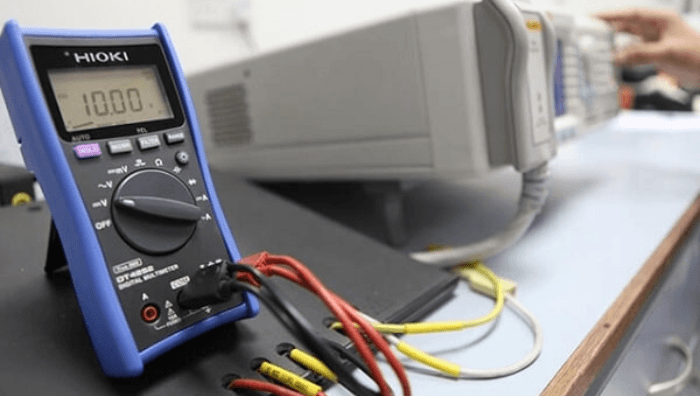

4.2 Sử dụng Đồng hồ vạn năng (VOM)

Đồng hồ vạn năng là thiết bị đa năng có thể đo cả điện áp và dòng điện, phù hợp cho việc kiểm tra công suất 1 tấm pin năng lượng mặt trời hoặc chuỗi pin.

Quy trình đo:

1. Chọn thang đo DC Voltage phù hợp (thường là 50V hoặc cao hơn)
2. Đo điện áp hở mạch (Voc) bằng cách gắn que đo đỏ vào cực dương và que đen vào cực âm của tấm pin
3. Chuyển sang thang đo DC Current và ngắt mạch để lắp đồng hồ nối tiếp với tải
4. Đo dòng điện ngắn mạch (Isc) hoặc dòng điện khi có tải
5. Tính công suất: P = U × I

Ưu điểm: Cho phép đo các thông số chi tiết như điện áp hở mạch (Voc), dòng điện ngắn mạch (Isc), điện áp tại điểm công suất cực đại (Vmp), và dòng điện tại điểm công suất cực đại (Imp).

4.3 Sử dụng Thiết bị phân tích chất lượng điện năng

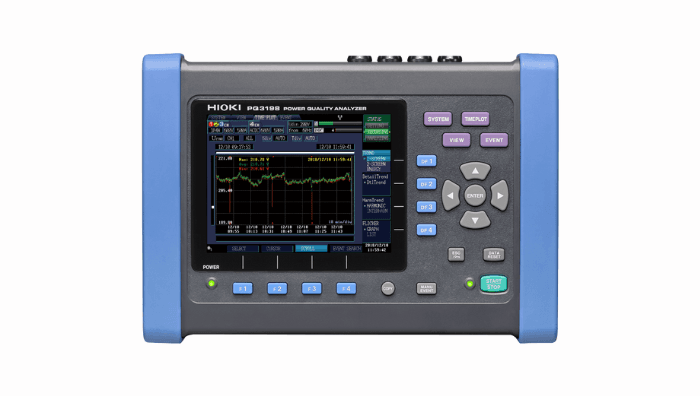

Thiết bị phân tích chất lượng điện năng như Hioki PW3198 hoặc Hioki PQ3100 là công cụ chuyên nghiệp nhất để đánh giá toàn diện công suất 1 tấm pin năng lượng mặt trời.

Các thông số có thể đo được:

• Công suất tức thời (W)
• Năng lượng tích lũy (kWh)
• Hệ số công suất (PF)
• Sóng hài và biến dạng sóng
• Dao động điện áp và tần số
• Sự mất cân bằng giữa các pha (đối với hệ thống 3 pha)

Quy trình đo:

1. Kết nối các đầu đo điện áp và dòng điện vào các điểm đo trong hệ thống
2. Cấu hình thiết bị theo thông số kỹ thuật của hệ thống cần đo
3. Thiết lập thời gian ghi nhận dữ liệu (có thể từ vài phút đến nhiều ngày)
4. Bắt đầu đo và ghi nhận dữ liệu
5. Phân tích dữ liệu thu được, có thể xuất báo cáo chi tiết

Ưu điểm: Cung cấp dữ liệu toàn diện và liên tục, cho phép phát hiện các sự cố thoáng qua và xu hướng suy giảm hiệu suất theo thời gian. Nhiều thiết bị hiện đại còn có khả năng kết nối không dây và theo dõi từ xa.

5/ Mua máy đo điện năng lượng mặt trời Hioki chính hãng

Để đảm bảo độ chính xác cao trong việc đo lường và kiểm tra công suất tấm pin năng lượng mặt trời, việc lựa chọn thiết bị đo từ các thương hiệu uy tín như Hioki là vô cùng quan trọng. Mua máy đo điện năng lượng mặt trời Hioki chính hãng tại Hioki Việt Nam đảm bảo khách hàng nhận được sản phẩm chất lượng cao, được bảo hành chính hãng và có đội ngũ tư vấn kỹ thuật hỗ trợ chuyên nghiệp.

Các lợi ích khi mua thiết bị tại Hioki Việt Nam:

• Sản phẩm chính hãng 100%, có giấy chứng nhận nguồn gốc
• Dịch vụ hiệu chuẩn theo tiêu chuẩn quốc tế
• Đội ngũ tư vấn kỹ thuật có chuyên môn cao
• Hỗ trợ đào tạo sử dụng thiết bị
• Chính sách bảo hành và bảo trì dài hạn

Khách hàng có thể liên hệ trực tiếp với Hioki Việt Nam để được tư vấn lựa chọn thiết bị phù hợp nhất với nhu cầu đo lường và kiểm tra hệ thống năng lượng mặt trời của mình.

Việc đầu tư vào thiết bị đo chất lượng cao là bước đi thông minh, giúp bạn tối ưu hóa hiệu suất hệ thống, kéo dài tuổi thọ và đảm bảo an toàn trong quá trình vận hành hệ thống điện năng lượng mặt trời.

Hy vọng bài viết trên đã giúp bạn hiểu rõ về công suất 1 tấm pin năng lượng mặt trời cũng như cách đo bằng các thiết bị hỗ trợ hiện đại. Nếu bạn có bất cứ thắc mắc nào có thể liên hệ với Hioki Việt Nam để được tư vấn và hỗ trợ sớm nhất.
