Chức năng của tụ điện là gì? 8 vai trò quan trọng trong mạch điện

Tụ điện là linh kiện thụ động có khả năng tích trữ và giải phóng năng lượng. Trong kỹ thuật, chức năng của tụ điện giúp lọc nguồn, ghép tín hiệu, khử nhiễu, định thời, bù công suất và hỗ trợ động cơ. hãy cùng tìm hiểu cụ thể trong bài viết sau đây!

Tụ điện hoạt động như thế nào?

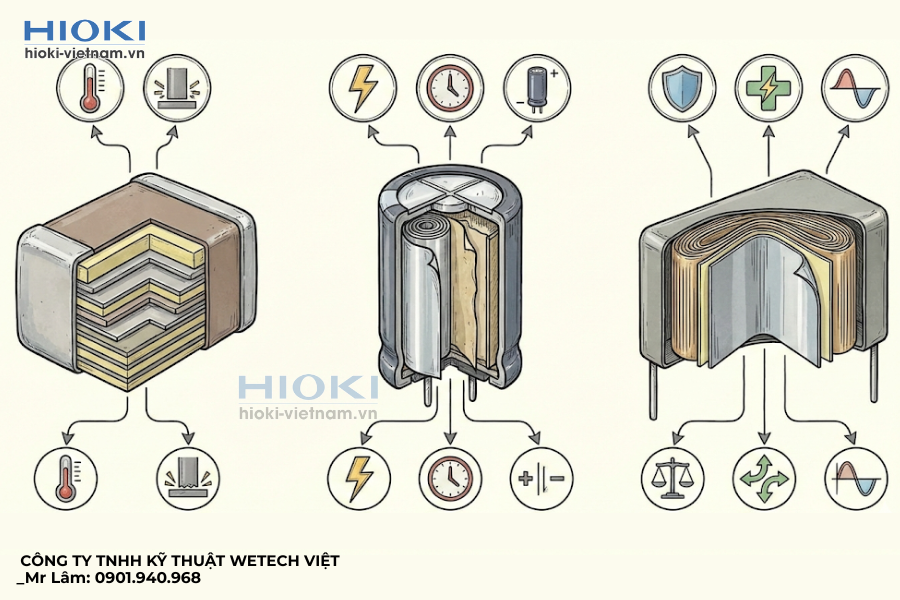

Về cơ bản, tụ điện gồm hai điện cực dẫn điện được ngăn cách bởi điện môi. Tùy loại tụ, các điện cực có thể được bố trí dạng bản phẳng, cuộn hoặc xếp nhiều lớp.

Khi đặt điện áp vào hai đầu tụ, điện tích trái dấu hình thành trên hai điện cực và năng lượng được lưu trữ trong điện trường. Khi tụ nối với tải, điện tích dịch chuyển qua mạch ngoài và tạo dòng điện. Năng lượng được xác định theo công thức W = 1/2 × C × V².

Xem thêm: Phân tích cấu tạo tụ điện và ảnh hưởng đến hiệu suất mạch

8 chức năng chính của tụ điện

Tích trữ và cung cấp năng lượng ngắn hạn

Tụ điện lưu trữ ít năng lượng hơn pin hoặc ắc quy nhưng có thể nạp và phóng rất nhanh. Vì vậy, tụ phù hợp với đèn flash, nguồn xung, mạch kích và các thiết bị cần dòng đỉnh trong thời gian ngắn.

Lọc và ổn định nguồn điện

Sau quá trình chỉnh lưu AC thành DC, điện áp đầu ra vẫn có thể chứa gợn sóng. Tụ lọc nạp khi điện áp tăng và phóng khi điện áp giảm, giúp nguồn ổn định hơn. Chức năng này phổ biến trong adapter, bộ sạc, tivi, biến tần và nguồn công nghiệp.

Ghép tín hiệu AC và hạn chế thành phần DC

Trong mạch DC, chức năng của tụ  điện chỉ tạo dòng khi nạp hoặc phóng; ở trạng thái xác lập lý tưởng, dòng giảm về gần 0. Với AC, tụ liên tục nạp và phóng nên mạch ngoài vẫn có dòng. Nhờ đó, tụ ghép truyền tín hiệu AC giữa các tầng mà hạn chế ảnh hưởng đến mức DC. Dung kháng được tính theo Xc = 1/(2πfC).

Khử nhiễu và ổn định điện áp tại IC

Tụ bypass hoặc decoupling thường được đặt gần IC. Tụ tạo đường trở kháng thấp đối với nhiễu cao tần và cung cấp dòng cục bộ khi IC chuyển trạng thái nhanh, qua đó hạn chế nhiễu và sụt áp tức thời trên đường nguồn.

Định thời, tạo xung và tham gia mạch dao động

Khi kết hợp với điện trở, cuộn cảm và linh kiện khuếch đại, tụ điện tham gia xác định chu kỳ hoặc tần số. Mạng RC dùng trong mạch định thời, tạo trễ; mạch LC dùng trong mạch cộng hưởng. Tụ không tự duy trì dao động mà là một phần của mạch hoàn chỉnh.

Bù công suất phản kháng

Tải có tính cảm như động cơ và máy biến áp làm hệ số công suất giảm. Tụ bù cung cấp công suất phản kháng tại chỗ, giúp cải thiện hệ số công suất, giảm dòng truyền tải và tổn hao đường dây. Trong nhà máy, tụ thường được chia thành các cấp đóng cắt theo phụ tải.

Hỗ trợ khởi động động cơ một pha

Trong nhiều động cơ một pha, tụ điện tạo độ lệch pha giữa cuộn chính và cuộn phụ để hình thành mô-men khởi động. Tùy thiết kế, động cơ có thể dùng tụ khởi động, tụ ngậm hoặc cả hai. Khi tụ yếu, quạt, máy bơm hoặc máy nén có thể khó khởi động, quay chậm, phát tiếng ù hoặc nóng bất thường.

Hạn chế xung áp và hỗ trợ bảo vệ linh kiện

Tụ có thể kết hợp với điện trở, diode hoặc cuộn cảm để giảm xung áp và dao động điện áp khi đóng cắt tải. Ví dụ, mạch snubber RC giúp hạn chế tốc độ biến thiên điện áp và giảm nhiễu tại linh kiện công suất hoặc tiếp điểm. Tuy nhiên, tụ không phải thiết bị bảo vệ quá áp độc lập; hiệu quả còn phụ thuộc cấu trúc toàn mạch.

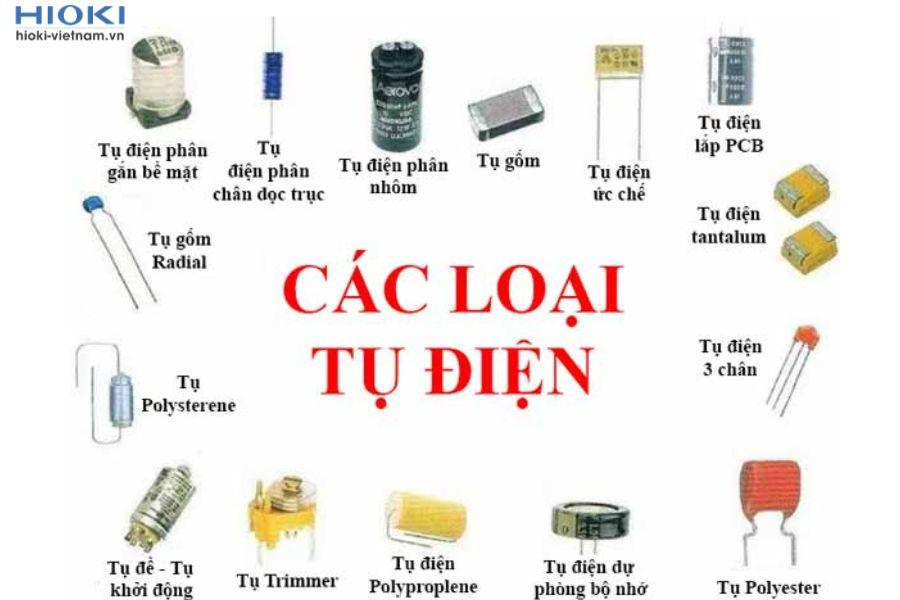

Các loại tụ điện thường gặp

Trong các loại tụ điện thì tụ gốm có kích thước nhỏ, đáp ứng tốt ở tần số cao và thường dùng để khử nhiễu. Tụ điện phân có điện dung lớn, phổ biến trong mạch lọc nguồn nhưng phải đấu đúng cực. Tụ màng có độ ổn định và tuổi thọ tốt, phù hợp mạch công suất, mạch xung hoặc tụ động cơ. Tụ mica có tổn hao thấp, thường dùng trong mạch RF và thiết bị đo lường.

Khi lựa chọn tụ, cần xét đồng thời điện dung, điện áp định mức, sai số, dòng gợn, ESR, nhiệt độ và tần số làm việc. Không có một loại tụ phù hợp cho mọi ứng dụng.

Cách kiểm tra tụ điện bằng thiết bị đo Hioki

Khi nghi ngờ tụ suy giảm, kỹ thuật viên có thể tham khảo cách đo tụ điện bằng đồng hồ vạn năng. Trước khi đo, phải ngắt nguồn, xả điện an toàn và nên tách ít nhất một chân tụ khỏi mạch để hạn chế ảnh hưởng của linh kiện mắc song song.

Đối với kiểm tra nhanh tại hiện trường, đồng hồ vạn năng Hioki DT4256 có chức năng đo điện dung, hỗ trợ so sánh giá trị thực tế với thông số ghi trên tụ. Nếu kết quả chênh lệch lớn hoặc không ổn định, cần kiểm tra lại kết nối, dải đo và điều kiện linh kiện trước khi kết luận tụ hỏng.

Trong sản xuất hoặc kiểm tra chuyên sâu, thiết bị đo và phân tích trở kháng LCR có thể đánh giá thêm điện dung, hệ số tổn hao, ESR và đặc tính theo tần số. Những thông số này giúp phát hiện tụ đã suy giảm dù điện dung danh định vẫn còn gần đúng.

Lưu ý khi sử dụng tụ điện

• Chọn đúng điện dung và điện áp định mức, đồng thời có mức dự phòng phù hợp với điện áp làm việc.
• Đấu đúng cực đối với tụ phân cực; không tiếp tục dùng tụ bị phồng, nứt, rò rỉ hoặc đổi màu.
• Kiểm tra dòng gợn, ESR và nhiệt độ với tụ làm việc trong nguồn xung hoặc môi trường công nghiệp.
• Luôn ngắt nguồn và xả tụ đúng cách trước khi sửa chữa; không chập trực tiếp hai chân tụ công suất lớn.

Câu hỏi thường gặp

Tụ điện có cho dòng điện đi qua không?

Trong DC, tụ chỉ có dòng trong quá trình nạp hoặc phóng. Với AC, điện áp thay đổi liên tục khiến tụ nạp và phóng lặp lại, nên trong mạch ngoài vẫn có dòng điện với mức phụ thuộc vào điện dung và tần số.

Tụ điện hỏng gây hiện tượng gì?

Tùy vị trí, tụ hỏng có thể làm nguồn gợn lớn, thiết bị khởi động chập chờn, động cơ khó quay, tín hiệu nhiễu hoặc điện áp sụt bất thường. Cần đo kiểm và đối chiếu sơ đồ mạch trước khi kết luận.

Tụ có giữ điện sau khi ngắt nguồn không?

Có. Một số tụ có thể giữ điện áp khá lâu do điện dung lớn và dòng rò nhỏ. Vì vậy, luôn đo kiểm và xả tụ an toàn trước khi chạm vào mạch.

Nhìn chung, chức năng của tụ điện gồm tích trữ năng lượng, lọc nguồn, ghép tín hiệu, khử nhiễu, định thời, bù công suất phản kháng, hỗ trợ động cơ và hạn chế xung áp. Lựa chọn đúng loại tụ, lắp đúng kỹ thuật và kiểm tra bằng thiết bị phù hợp sẽ giúp hệ thống vận hành ổn định, an toàn hơn.
