Cách đo tụ điện đúng kỹ thuật để kiểm tra linh kiện điện

1. Tụ điện có vai trò gì trong mạch điện?

Trước khi đi vào cách đo tụ điện, cần hiểu rõ tác dụng của tụ điện trong mạch. Tụ điện được sử dụng để tích và phóng điện, từ đó đảm nhiệm nhiều vai trò khác nhau tùy theo thiết kế mạch.

Trong mạch nguồn, tụ điện giúp lọc nhiễu và làm phẳng điện áp. Trong mạch khởi động, tụ hỗ trợ tạo xung ban đầu cho động cơ hoặc thiết bị hoạt động. Ngoài ra, tụ còn được dùng để ghép tín hiệu, ổn định dòng điện và bảo vệ linh kiện khác khỏi dao động điện áp bất thường.

Chính vì đảm nhiệm nhiều chức năng quan trọng, khi tụ điện bị hỏng hoặc suy giảm điện dung, toàn bộ mạch có thể hoạt động sai lệch dù các linh kiện khác vẫn bình thường.

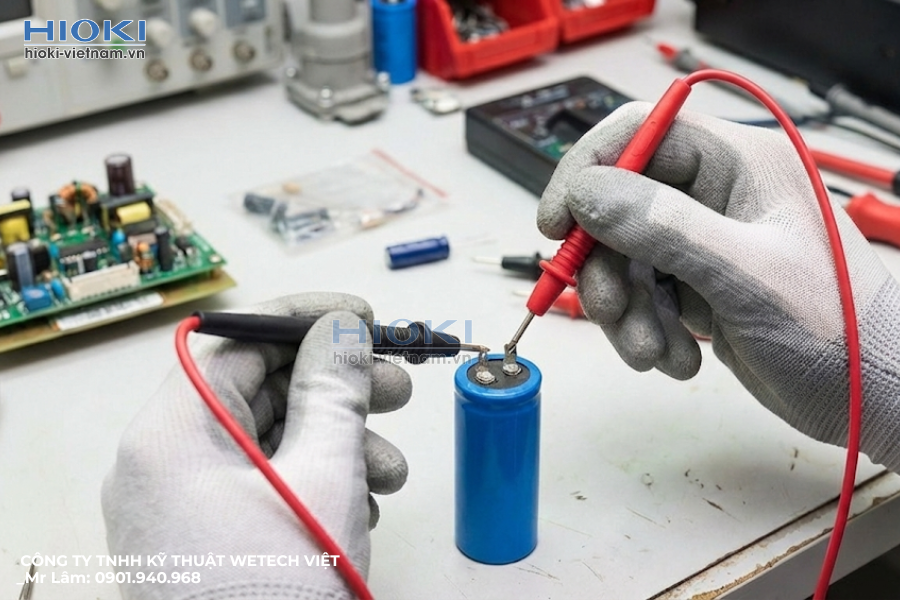

2.  Khi nào cần kiểm tra và đo tụ điện?

Không phải lúc nào tụ điện cũng hỏng hoàn toàn theo kiểu đứt mạch. Trong nhiều trường hợp, tụ vẫn còn hoạt động nhưng điện dung giảm mạnh, gây lỗi khó phát hiện bằng mắt thường.

Người dùng nên tiến hành đo tụ điện khi:

• Thiết bị không khởi động hoặc khởi động chậm
• Mạch điện hoạt động không ổn định
• Động cơ yếu, phát tiếng kêu bất thường
• Tụ có dấu hiệu phồng, rò rỉ hoặc đổi màu

Trong những tình huống này, cách đo tụ điện là bước kiểm tra cần thiết trước khi quyết định thay linh kiện.

Xem thêm: Hướng dẫn sử dụng đồng hồ vạn năng để đo điện chính xác

3. Cách đo tụ điện đúng kỹ thuật và an toàn

Để đảm bảo kết quả đo chính xác và tránh rủi ro trong quá trình thao tác, người dùng cần tuân thủ đúng quy trình sử dụng đồng hồ vạn năng đo tụ điện. Việc đo sai cách không chỉ cho kết quả không đáng tin cậy mà còn có thể gây hư hỏng thiết bị đo hoặc mất an toàn cho người thực hiện.

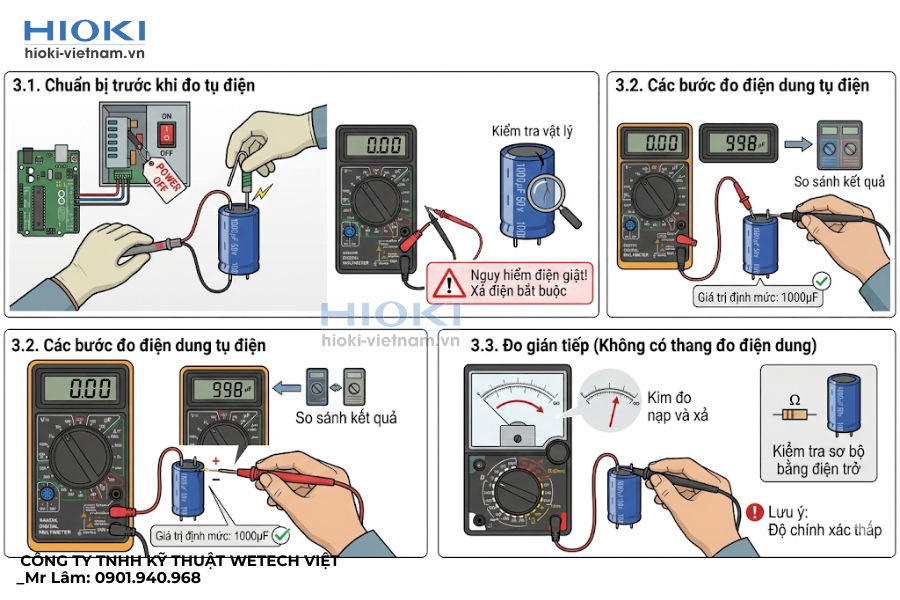

3.1. Chuẩn bị trước khi đo tụ điện

Trước khi tiến hành đo, cần thực hiện đầy đủ các bước chuẩn bị sau:

• Ngắt hoàn toàn nguồn điện của mạch cần kiểm tra
• Xả toàn bộ điện tích còn lại trong tụ điện bằng điện trở hoặc dụng cụ phù hợp
• Kiểm tra tình trạng que đo và thang đo của đồng hồ
• Đảm bảo tụ điện không bị nứt vỡ hoặc rò rỉ vật lý trước khi đo

Việc xả điện tích là bước bắt buộc, đặc biệt với các tụ điện dung lớn, nhằm tránh nguy cơ điện giật và sai số khi đo.

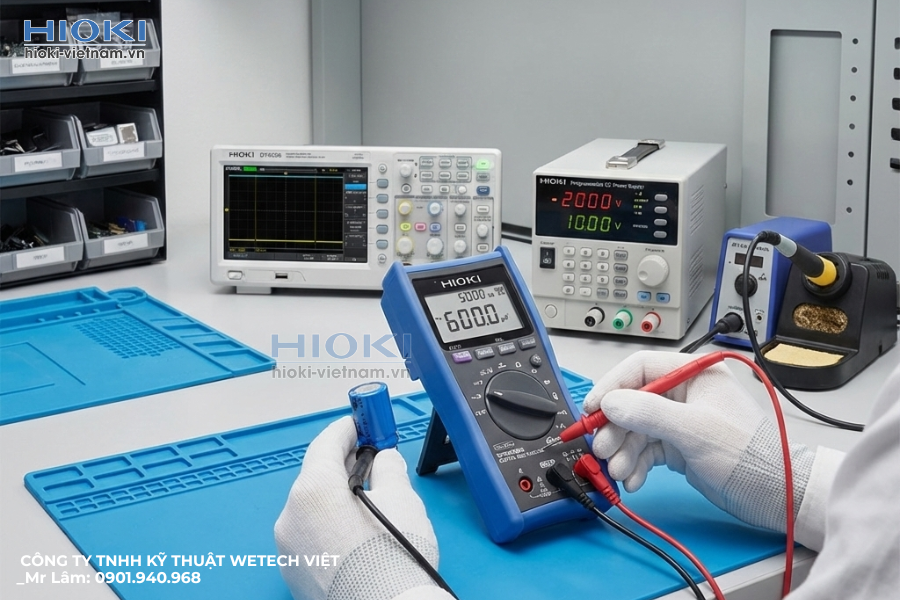

3.2. Các bước đo điện dung tụ điện bằng đồng hồ đo

Sau khi hoàn tất khâu chuẩn bị, người dùng thực hiện đo theo trình tự kỹ thuật sau:

1. Chuyển đồng hồ sang thang đo điện dung phù hợp với giá trị tụ cần kiểm tra
2. Kết nối que đo vào hai chân của tụ điện, đảm bảo tiếp xúc chắc chắn
3. Giữ ổn định que đo và chờ đồng hồ hiển thị kết quả
4. Đối chiếu giá trị đo được với thông số điện dung ghi trên thân tụ

Nếu giá trị đo chênh lệch lớn so với thông số định mức, tụ điện có thể đã bị suy giảm điện dung hoặc hư hỏng và cần được thay thế.

3.3. Trường hợp đồng hồ không hỗ trợ đo điện dung trực tiếp

Trong một số trường hợp, đồng hồ đo không có chức năng đo điện dung chuyên biệt. Khi đó, người dùng có thể áp dụng cách kiểm tra tụ điện gián tiếp thông qua các phép đo liên quan như đo điện trở hoặc quan sát phản ứng của kim đo. Phương pháp này giúp nhận biết sơ bộ tụ còn hoạt động hay không, tuy nhiên độ chính xác sẽ không cao và không thay thế được phép đo điện dung trực tiếp.

Xem thêm: Cách đo tụ điện bằng đồng hồ vạn năng chính xác và an toàn nhất

4. Những lưu ý an toàn khi thực hiện cách đo tụ điện

Do tụ điện có khả năng tích điện, thao tác đo kiểm không đúng cách có thể gây nguy hiểm cho người thực hiện. Trước khi đo, luôn đảm bảo tụ đã được xả điện hoàn toàn bằng điện trở hoặc thiết bị phù hợp.

Ngoài ra, cần chọn thang đo phù hợp với loại tụ và giá trị điện dung dự kiến. Việc sử dụng sai thang đo có thể dẫn đến kết quả sai hoặc làm hỏng thiết bị đo.

Sau khi đo, việc đọc và hiểu kết quả cũng quan trọng không kém thao tác đo. Nếu giá trị đo lệch quá xa so với thông số ghi trên thân tụ, linh kiện này không còn đáp ứng yêu cầu kỹ thuật và nên được thay thế.

Trong trường hợp tụ vẫn hoạt động nhưng điện dung giảm nhẹ, người dùng cần cân nhắc mức độ ảnh hưởng đến mạch để quyết định tiếp tục sử dụng hay thay mới, đặc biệt với các mạch yêu cầu độ ổn định cao.

Từ góc độ kiểm tra và bảo trì thiết bị, cách đo tụ điện đúng kỹ thuật giúp người dùng nhanh chóng xác định tình trạng linh kiện và xử lý sự cố hiệu quả hơn. Khi hiểu rõ vai trò của tụ điện, lựa chọn phương pháp đo phù hợp và tuân thủ các lưu ý an toàn, việc kiểm tra tụ điện sẽ trở thành thao tác đơn giản nhưng mang lại giá trị lớn trong sửa chữa và vận hành mạch điện.
