Nguyên lý hoạt động của tụ điện dựa trên khả năng tích lũy điện tích và lưu trữ năng lượng trong điện trường giữa hai bản cực dẫn điện, được ngăn cách bởi lớp điện môi. Khi đặt điện áp vào hai đầu tụ, điện tích trái dấu tập trung trên hai bản cực. Khi nối tụ với tải, năng lượng được giải phóng và tạo dòng điện trong mạch ngoài. Nhờ đặc tính này, tụ điện được dùng trong mạch nguồn, lọc nhiễu, động cơ và hệ thống điện.

Tụ điện được cấu tạo như thế nào?

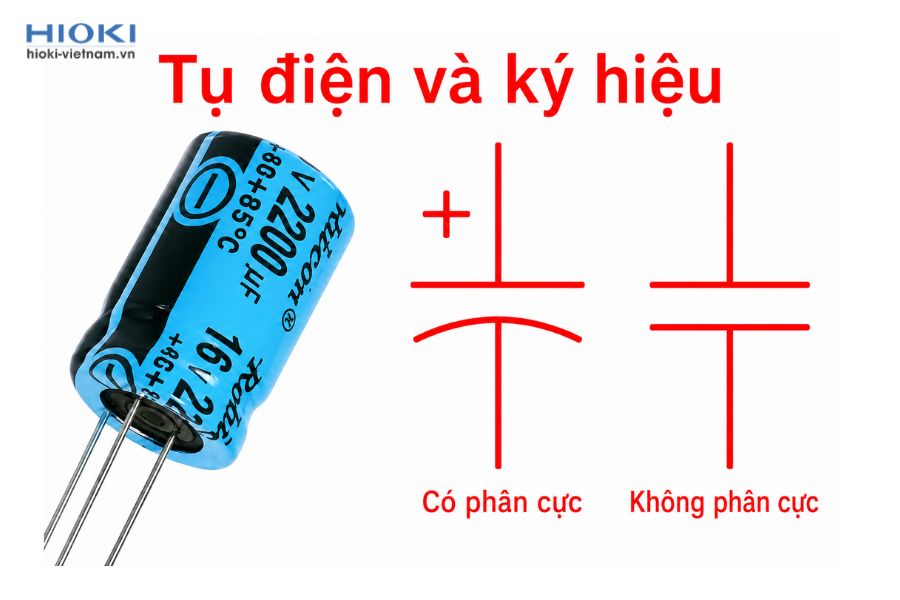

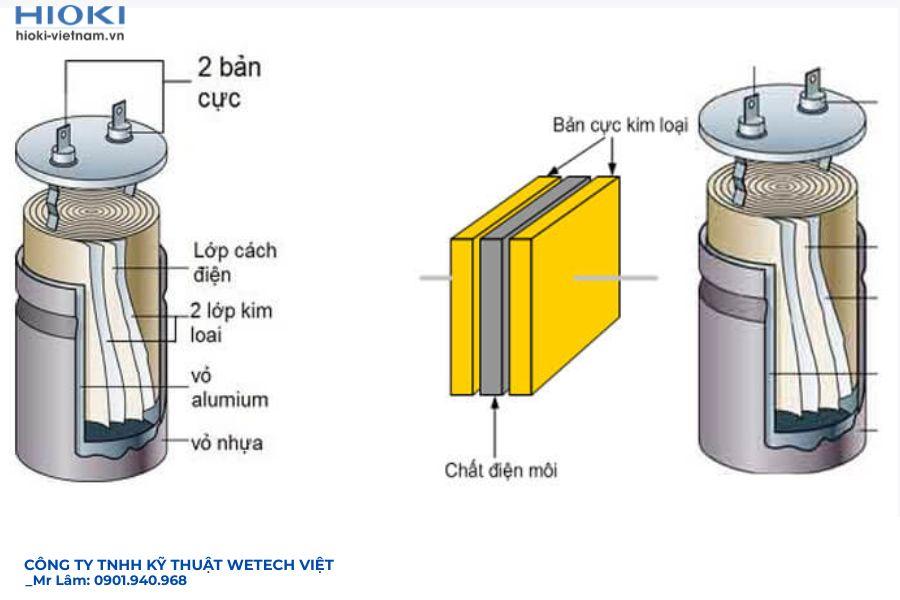

Một tụ điện gồm hai bản cực dẫn điện, lớp điện môi, vỏ bảo vệ và chân kết nối. Điện môi có thể làm từ gốm, mica, giấy, polypropylene, polyester hoặc oxit nhôm. Điện dung phụ thuộc vào vật liệu điện môi, diện tích bản cực và khoảng cách giữa hai bản cực:

C = εA / d

Trong đó, ε là hằng số điện môi, A là diện tích bản cực và d là khoảng cách giữa hai bản cực. Diện tích càng lớn, khoảng cách càng nhỏ hoặc hằng số điện môi càng cao thì điện dung càng lớn.

Nguyên lý tích điện và phóng điện của tụ điện

Để hiểu rõ về nguyên lý hoạt động của tụ điện, người dùng cần biết nguyên lý tích điện và phóng điện cụ thể của 1 tụ điện.

Quá trình tích điện

Khi nối tụ với nguồn DC, electron từ cực âm di chuyển đến một bản cực, đồng thời electron bị rút khỏi bản cực còn lại về cực dương của nguồn. Do điện môi không dẫn điện trong điều kiện bình thường, electron không đi xuyên trực tiếp giữa hai bản cực. Một bản cực tích điện âm, bản còn lại tích điện dương và điện trường được hình thành trong vùng điện môi.

Điện áp trên tụ tăng gần đến điện áp nguồn, còn dòng nạp giảm về gần 0. Khi đạt trạng thái xác lập, tụ lý tưởng gần giống mạch hở đối với DC; tụ thực tế vẫn có dòng rò nhỏ.

Quá trình phóng điện

Khi ngắt nguồn và nối tụ với tải, electron từ bản cực âm đi qua mạch ngoài đến bản cực dương. Điện áp và dòng phóng giảm dần theo thời gian. Tốc độ nạp – phóng phụ thuộc chủ yếu vào điện dung và điện trở của mạch, là cơ sở để tụ làm phẳng điện áp, cấp dòng tức thời hoặc tạo khoảng trễ.

Các công thức cơ bản của tụ điện

Điện tích lưu trữ được xác định bởi:

Q = C × V

Ở cùng một mức điện áp, tụ có điện dung càng lớn sẽ tích trữ được nhiều điện tích hơn. Năng lượng lưu trữ trong tụ được tính bằng:

W = ½ × C × V²

Năng lượng tăng theo điện dung và theo bình phương điện áp, vì vậy tụ cao áp vẫn có thể gây nguy hiểm sau khi ngắt nguồn. Dòng điện qua tụ phụ thuộc vào tốc độ thay đổi điện áp:

i(t) = C × dv(t) / dt

Trong mạch RC, hằng số thời gian τ = R × C cho biết tốc độ nạp – phóng. Sau khoảng 5τ, quá trình thường được xem là gần hoàn tất trong thực hành.

Xem thêm: Cách đo tụ điện đúng kỹ thuật để kiểm tra linh kiện điện

Vì sao tụ điện chặn DC nhưng phản ứng với AC?

Với nguồn DC, dòng điện chỉ xuất hiện rõ khi tụ đang nạp hoặc phóng. Khi điện áp đã ổn định, tốc độ thay đổi điện áp gần bằng 0 nên dòng qua tụ lý tưởng cũng gần bằng 0. Vì vậy, tụ chặn DC ở trạng thái xác lập.

Với nguồn AC, điện áp liên tục thay đổi khiến tụ liên tục nạp và phóng, từ đó tạo dòng điện trong mạch ngoài. Mức độ cản tín hiệu được biểu diễn bằng dung kháng:

Xc = 1 / (2πfC)

Tần số f càng cao hoặc điện dung C càng lớn thì dung kháng càng nhỏ. Ở tần số thấp, tụ vẫn có thể cản tín hiệu đáng kể; vì vậy không nên hiểu tụ cho mọi dòng AC đi qua như dây dẫn.

Các yếu tố ảnh hưởng đến hoạt động của tụ điện

• Điện dung: quyết định lượng điện tích có thể lưu trữ tại một mức điện áp.
• Điện áp định mức: nếu vượt giới hạn, điện môi có thể bị đánh thủng, gây rò, chập hoặc nổ tụ.
• Điện môi và nhiệt độ: ảnh hưởng đến độ ổn định, tổn hao và tuổi thọ của tụ.
• Tần số, ESR và dòng rò: ảnh hưởng đến mức phát nhiệt, khả năng lọc nhiễu và đặc tính thực tế.

Ứng dụng của nguyên lý hoạt động của tụ điện

• Lọc nguồn: nạp khi điện áp tăng và phóng khi điện áp giảm để hạn chế gợn sóng sau chỉnh lưu.
• Ghép tín hiệu và khử nhiễu: truyền tín hiệu biến thiên, chặn thành phần DC và ổn định nguồn gần IC.
• Bù công suất phản kháng: cải thiện hệ số công suất, giảm dòng truyền và tổn hao I²R trên đường dây.
• Khởi động động cơ, tạo lệch pha và định thời: tận dụng quá trình nạp – phóng để tạo mô-men hoặc khoảng trễ.

Cách đo kiểm tụ điện bằng thiết bị Hioki

Giá trị trên thân tụ là điện dung danh định. Khi kiểm tra, cần so sánh kết quả với dung sai của nhà sản xuất và xem xét ảnh hưởng của mạch, nhiệt độ cũng như tình trạng linh kiện.

Để kiểm tra nhanh tại hiện trường, có thể dùng đồng hồ vạn năng Hioki DT4256 với chức năng đo điện dung. Quy trình cơ bản:

• Ngắt nguồn, kiểm tra điện áp còn dư và xả tụ bằng phương pháp phù hợp; không chập trực tiếp tụ điện dung lớn hoặc điện áp cao.
• Tách ít nhất một chân tụ khỏi mạch nếu cần hạn chế ảnh hưởng của linh kiện mắc song song.
• Chọn chức năng điện dung, đấu đúng cực với tụ phân cực, chờ kết quả ổn định rồi so sánh với dung sai.

Tham khảo thêm bài cách đo tụ điện bằng đồng hồ vạn năng để thực hiện đúng quy trình. Nếu số đo bất thường, cần kiểm tra lại tiếp xúc, thang đo, điện áp còn dư và ảnh hưởng của mạch trước khi kết luận tụ hỏng.

Trong sản xuất hoặc khi cần đánh giá chuyên sâu, thiết bị đo điện dung Hioki 3506-10 hỗ trợ đo điện dung C, hệ số tổn hao D và hệ số phẩm chất Q. Với yêu cầu đo ESR, trở kháng hoặc đặc tính theo tần số.

Lưu ý an toàn khi sử dụng và đo tụ điện

• Không vượt quá điện áp định mức, nhiệt độ làm việc và giới hạn của tụ.
• Đấu đúng cực với tụ điện phân; không dùng tụ phồng, nứt, rò rỉ hoặc quá nhiệt.
• Luôn ngắt nguồn, kiểm tra điện áp còn dư và xả tụ trước khi tháo hoặc kết nối thiết bị đo.

Câu hỏi thường gặp

Tụ điện có tích điện vĩnh viễn không?

Không. Điện áp giảm dần do dòng rò và điện trở của mạch, nhưng một số tụ vẫn có thể giữ điện áp nguy hiểm trong thời gian dài.

Tụ điện có tiêu thụ điện năng không?

Tụ lý tưởng không tiêu thụ công suất tác dụng trung bình. Tụ thực tế vẫn có tổn hao do ESR, dòng rò và điện môi nên có thể phát nhiệt.

Đo điện dung có đủ để kết luận tụ hỏng không?

Không phải lúc nào cũng đủ. Tụ có thể giảm điện dung, tăng ESR, tăng dòng rò, chập hoặc đứt mạch. Với yêu cầu chuyên sâu cần đo thêm các thông số phù hợp.

Nguyên lý hoạt động của tụ điện là tích lũy điện tích trái dấu trên hai bản cực, lưu trữ năng lượng trong điện trường và giải phóng năng lượng qua mạch ngoài. Hiểu đúng quá trình nạp – phóng, dung kháng, điện áp định mức và phương pháp đo giúp kỹ thuật viên lựa chọn tụ phù hợp, chẩn đoán chính xác và làm việc an toàn hơn.
