Công dụng đồng hồ vạn năng trong đo điện và kiểm tra thiết bị

Đồng hồ vạn năng là thiết bị quen thuộc trong ngành điện điện tử, từ sửa chữa dân dụng đến bảo trì công nghiệp. Tuy nhiên, không ít người chỉ biết thiết bị này dùng để đo điện mà chưa hiểu rõ phạm vi ứng dụng thực tế. Vậy công dụng đồng hồ vạn năng cụ thể là gì và trong những trường hợp nào nên sử dụng? Hãy cùng Hioki tìm hiểu trong nội dung dưới đây.

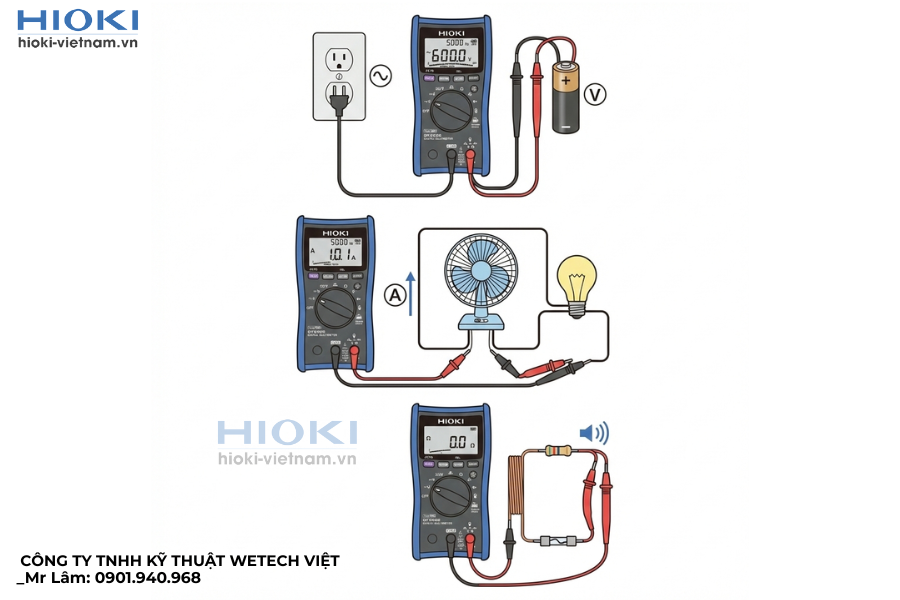

Công dụng đồng hồ vạn năng trong đo và kiểm tra điện

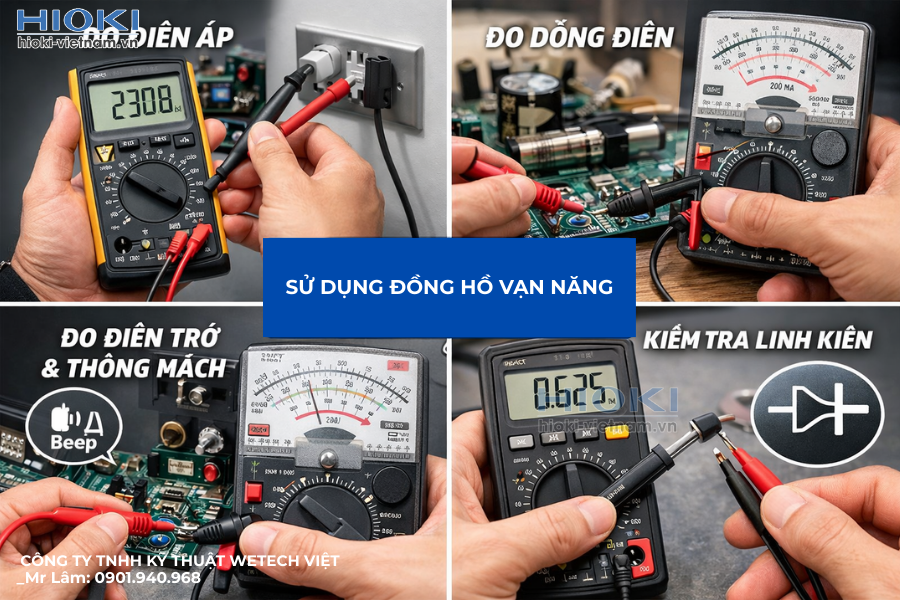

Đồng hồ vạn năng được thiết kế để đo nhiều đại lượng điện khác nhau trong cùng một thiết bị, giúp kỹ thuật viên kiểm tra nhanh tình trạng hệ thống.

Đo điện áp AC và DC

Công dụng của đồng hồ vạn năng chủ yếu là dùng đo điện áp Ac và DC. Cụ thể, thiết bị giúp:

• Kiểm tra điện áp nguồn
• Phát hiện sụt áp bất thường
• Đánh giá tình trạng pin, ắc quy

Ví dụ:

• Đo điện áp AC (V~) cho ổ cắm 220V: “đo để kiểm tra ổ cắm có điện, sụt áp bất thường khi bật tải.”
• Đo điện áp DC (V) của ắc quy/pin: “đo ắc quy xe máy/ô tô để biết còn khỏe hay đang tụt dưới ngưỡng.”

Cả đồng hồ vạn năng kim và đồng hồ vạn năng điện tử đều thực hiện tốt chức năng này, tuy nhiên loại điện tử cho kết quả hiển thị chính xác và dễ đọc hơn.

Đo dòng điện

Đồng hồ vạn năng có thể đo dòng điện nhỏ trong mạch điện tử hoặc thiết bị dân dụng. Việc đo dòng giúp:

• Kiểm tra mức tiêu thụ điện
• Phát hiện quá tải
• Xác định linh kiện hoạt động bất thường

Đo điện trở và kiểm tra thông mạch

Đo điện trở giúp:

• Kiểm tra dây dẫn bị đứt hay không
• Đánh giá tình trạng linh kiện
• Kiểm tra cầu chì

Chức năng thông mạch (beep) hỗ trợ xác định nhanh mạch kín hoặc mạch hở mà không cần đọc số chi tiết.

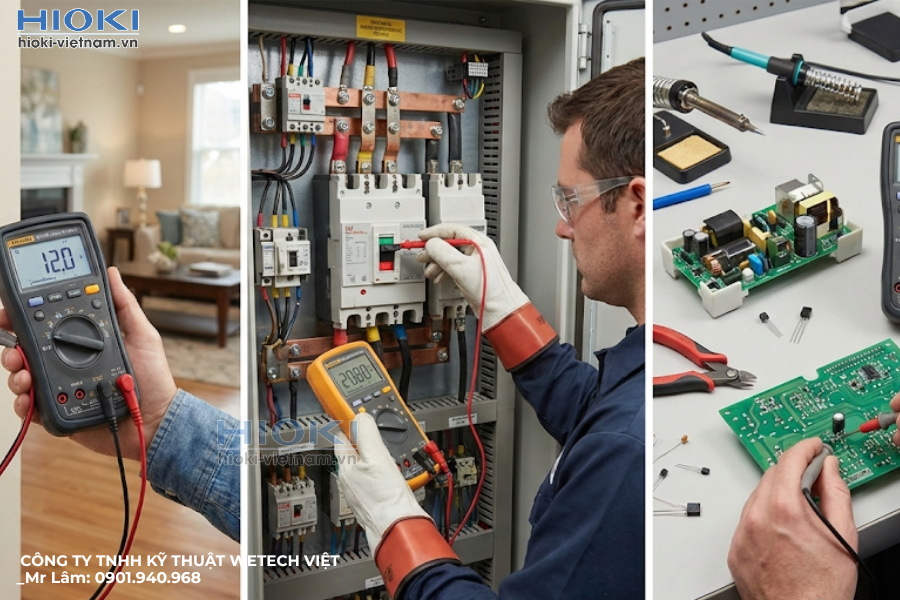

Ứng dụng thực tế của đồng hồ vạn năng trong từng môi trường

Không chỉ dùng trong sửa chữa đơn giản, đồng hồ vạn năng còn có nhiều ứng dụng chuyên sâu hơn.

Sửa chữa điện dân dụng

• Kiểm tra ổ cắm có điện không: đặt thang V~ để đo điện áp ổ cắm; nếu điện chập chờn có thể đo lại khi bật tải (ấm siêu tốc/quạt) để phát hiện sụt áp.
• Kiểm tra aptomat/cầu chì: dùng thông mạch (beep) để biết cầu chì còn thông hay đã đứt.
• Phát hiện dây đứt trong tường/đường dây: khi đã ngắt điện, đo Ω/thông mạch giữa hai đầu dây để xác định dây có bị đứt ngầm hoặc tiếp xúc kém.

Đây là môi trường phổ biến nhất mà thiết bị được sử dụng.

Bảo trì công nghiệp

• Kiểm tra tủ điện: đo V~ tại các điểm cấp nguồn để xác nhận có điện trước khi xử lý sự cố.
• Đo điện áp điều khiển: đo V⎓ ở mạch điều khiển (ví dụ 12V/24VDC) để kiểm tra nguồn cấp cho cảm biến/relay.
• Kiểm tra tín hiệu cơ bản: dùng đo điện áp để xác định tín hiệu vào/ra “có xuất hiện hay không” trước khi đi sâu chẩn đoán.

Trong lĩnh vực này, bạn nên ưu tiên chọn đồng hồ có CAT III và que đo đạt chuẩn phù hợp.

Kiểm tra linh kiện điện tử

Đồng hồ vạn năng giúp:

• Đo diode: kiểm tra diode còn hoạt động hay chập/đứt.
• Kiểm tra transistor cơ bản: đo các mối nối để phát hiện chập bất thường.
• Đánh giá tụ điện (tuỳ model): một số đồng hồ điện tử hỗ trợ đo điện dung để nhận biết tụ suy giảm.

Với công việc yêu cầu độ chính xác cao, đồng hồ điện tử thường được ưu tiên hơn loại kim.

Xem thêm: Tiêu chuẩn đo điện trở cách điện dây dẫn theo quy định kỹ thuật

Lưu ý an toàn khi dùng đồng hồ vạn năng

Chọn đúng thang đo & cổng đo

Que đen luôn cắm COM. Que đỏ cắm VΩ khi đo điện áp/điện trở/thông mạch; chỉ chuyển sang cổng A/mA/10A khi đo dòng. Với máy không auto-range, hãy chọn thang cao hơn dự kiến rồi hạ dần. Tuyệt đối không đo Ω/continuity khi mạch đang có điện, dễ cháy cầu chì và hỏng đồng hồ. Bạn hãy kiểm tra que đo còn tốt và cầm đúng phần cách điện.

CAT II/CAT III là gì? Dùng trong nhà hay tủ điện?

CAT là mức an toàn theo môi trường đo. CAT II phù hợp ổ cắm/thiết bị điện dân dụng trong nhà. CAT III dùng cho hệ thống điện cố định như tủ điện, CB/aptomat. Đo ở tủ điện nên ưu tiên đồng hồ và que đo có xếp hạng CAT rõ ràng.

Các khuyến nghị về CAT rating và an toàn thiết bị đo tham khảo theo IEC 61010 và hướng dẫn sử dụng của nhà sản xuất.

Khi nào KHÔNG nên đo dòng bằng đồng hồ vạn năng?

Không nên đo khi không chắc dòng bao nhiêu, dòng có thể lớn, hoặc đo trong tủ điện/điện lưới vì phải mắc nối tiếp, dễ sai và rủi ro. Trường hợp này nên dùng ampe kìm để đo nhanh, an toàn hơn và không cần cắt mạch.

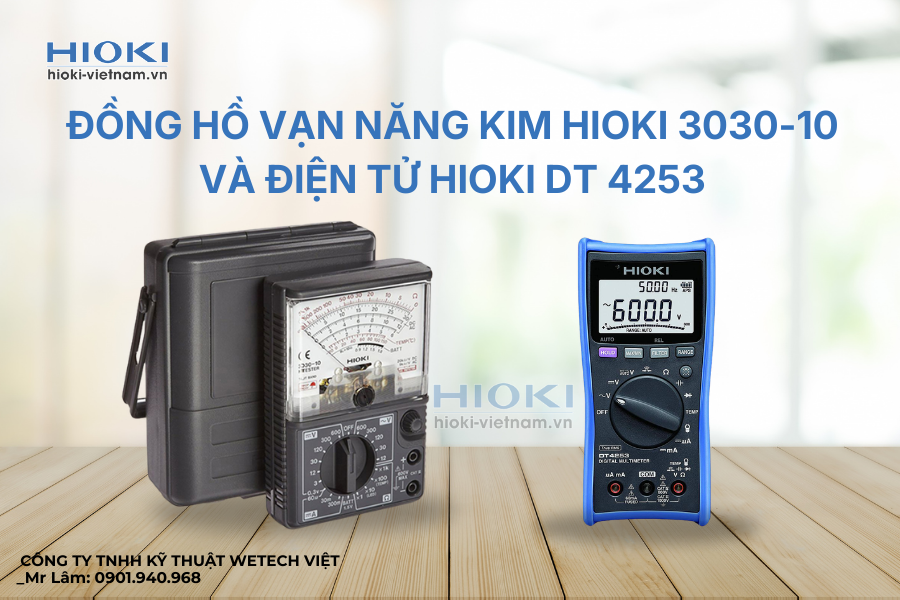

Nên chọn loại đồng hồ vạn năng nào?

Sau khi hiểu công dụng đồng hồ vạn năng, câu hỏi tiếp theo thường là nên chọn loại nào phù hợp.

Đồng hồ vạn năng kim:

• Quan sát được biến thiên điện áp
• Bền cơ học
• Không phụ thuộc hoàn toàn vào pin

Nhiều người quan tâm đến giá đồng hồ vạn năng kim vì mức đầu tư thường thấp hơn loại điện tử và phù hợp sửa chữa cơ bản.

Đồng hồ vạn năng điện tử:

• Hiển thị số rõ ràng
• Độ chính xác cao
• Có nhiều chức năng mở rộng

Loại này phù hợp cho kỹ thuật viên chuyên nghiệp hoặc môi trường cần độ phân giải tốt.

Dù chọn loại nào, việc nắm rõ cách sử dụng đồng hồ vạn năng là yếu tố quyết định đến độ chính xác và an toàn khi đo. Việc chọn sai thang đo hoặc cắm sai cổng đo có thể gây hỏng thiết bị hoặc mất an toàn.

Công dụng đồng hồ vạn năng không chỉ dừng ở việc đo điện áp mà còn bao gồm đo dòng điện, điện trở và kiểm tra linh kiện trong nhiều môi trường khác nhau. Việc lựa chọn giữa đồng hồ kim và đồng hồ điện tử phụ thuộc vào nhu cầu sử dụng, mức độ chính xác yêu cầu và ngân sách đầu tư. Hiểu rõ chức năng và cách ứng dụng thực tế sẽ giúp người dùng khai thác tối đa giá trị của thiết bị thay vì chỉ sử dụng ở mức cơ bản.
