Cuộn cảm có tác dụng gì trong mạch điện? Vai trò và ứng dụng thực tế

Trong các mạch điện và thiết bị điện tử, cuộn cảm là một linh kiện quan trọng nhưng thường bị xem nhẹ do cấu tạo đơn giản. Tuy nhiên, cuộn cảm lại đóng vai trò then chốt trong việc ổn định dòng điện, lọc nhiễu và bảo vệ các linh kiện khác trong mạch. Việc hiểu rõ cuộn cảm có tác dụng gì sẽ giúp người dùng nắm được nguyên lý hoạt động của mạch điện, đồng thời lựa chọn và sử dụng linh kiện đúng mục đích. Bài viết này, Hioki sẽ phân tích chi tiết vai trò của cuộn cảm, nguyên lý làm việc và các ứng dụng phổ biến trong thực tế.

1. Cuộn cảm là gì và nguyên lý hoạt động cơ bản

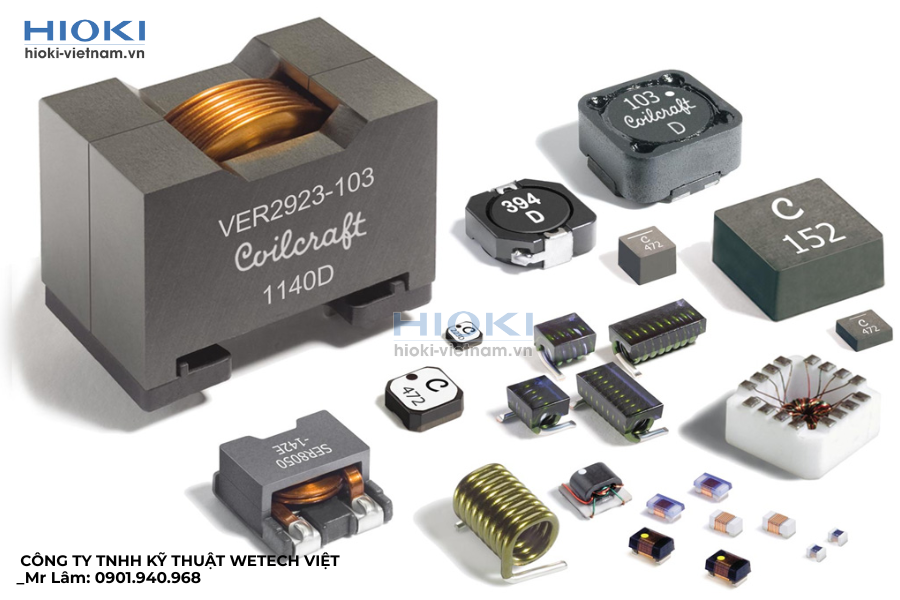

Để hiểu cuộn cảm có tác dụng gì, trước tiên cần nắm rõ bản chất của linh kiện này. Cuộn cảm là linh kiện điện tử thụ động, thường được cấu tạo từ một dây dẫn quấn thành nhiều vòng quanh lõi không khí hoặc lõi từ. Khi có dòng điện chạy qua, cuộn cảm tạo ra từ trường và tích trữ năng lượng dưới dạng từ năng.

Nguyên lý hoạt động của cuộn cảm dựa trên hiện tượng cảm ứng điện từ:

• Khi dòng điện thay đổi, từ trường trong cuộn cảm cũng thay đổi
• Sự thay đổi này sinh ra suất điện động cảm ứng chống lại sự biến thiên của dòng điện

Trong thực tế, cuộn cảm không hoàn toàn lý tưởng. Ngoài giá trị điện cảm (L), nó còn có:

• Điện trở thuần của dây quấn,
• Tổn hao do lõi và các yếu tố vật liệu khác.

Những phần không lý tưởng này làm giảm hiệu suất, nhất là trong mạch công suất hoặc mạch tần số cao.

Một đặc điểm quan trọng khác là mối quan hệ giữa điện cảm và tần số. Khi tần số dòng điện tăng, trở kháng của cuộn cảm cũng tăng theo, khiến dòng điện xoay chiều tần số cao bị cản trở mạnh hơn. Đây chính là lý do cuộn cảm thường được sử dụng để lọc nhiễu cao tần, trong khi vẫn cho phép dòng điện một chiều hoặc tín hiệu tần số thấp đi qua tương đối dễ dàng.

2.  Cuộn cảm có tác dụng gì trong mạch điện?

Sau khi hiểu nguyên lý, có thể thấy cuộn cảm đảm nhiệm nhiều vai trò khác nhau trong hệ thống điện, điện tử. Dưới đây sẽ giải đáp cho câu hỏi “Cuộn cảm có tác dụng gì?”

2.1. Ổn định dòng điện và hạn chế biến thiên đột ngột

Trong các mạch điện có tải thay đổi liên tục, đặc biệt là mạch điều khiển động cơ hoặc mạch nguồn xung. Dòng điện có thể biến thiên rất nhanh trong thời gian ngắn. Nếu không được kiểm soát, sự biến thiên này dễ gây quá dòng, quá áp, làm giảm tuổi thọ của linh kiện bán dẫn.

Một trong những tác dụng quan trọng nhất của cuộn cảm là hạn chế sự thay đổi nhanh của dòng điện. Nhờ đó, cuộn cảm giúp:

• Ổn định dòng điện trong mạch
• Bảo vệ linh kiện khỏi dòng xung hoặc dòng tăng đột biến
• Nâng cao độ bền và độ ổn định của hệ thống

Cuộn cảm được đặt trong mạch sẽ đóng vai trò như một phần tử đệm, làm chậm sự thay đổi của dòng điện. Nhờ đó, dòng điện trong mạch trở nên ổn định hơn, hạn chế các xung dòng đột ngột và giúp mạch hoạt động an toàn, bền bỉ hơn trong thời gian dài.

2.2. Lọc nhiễu và giảm sóng hài

Trong các hệ thống điện hiện đại, nhiễu điện từ và sóng hài là vấn đề phổ biến. Đặc biệt trong các thiết bị sử dụng bộ nguồn chuyển mạch. Các thành phần nhiễu này có thể lan truyền qua đường nguồn, gây ảnh hưởng đến các mạch điều khiển và thiết bị điện tử nhạy cảm. Cuộn cảm có khả năng cản trở dòng điện xoay chiều tần số cao trong khi cho dòng điện một chiều hoặc tần số thấp đi qua.

Cuộn cảm khi kết hợp với tụ điện sẽ tạo thành mạch lọc, giúp loại bỏ các thành phần nhiễu không mong muốn. Nhờ khả năng cản trở dòng điện tần số cao, cuộn cảm giúp cải thiện chất lượng nguồn điện, giảm nhiễu và nâng cao độ ổn định cho toàn bộ hệ thống.

Khi đó, cuộn cảm được sử dụng để:

• Lọc nhiễu trong mạch nguồn
• Giảm sóng hài và nhiễu điện từ
• Cải thiện chất lượng tín hiệu

2.3. Tích trữ năng lượng trong mạch điện

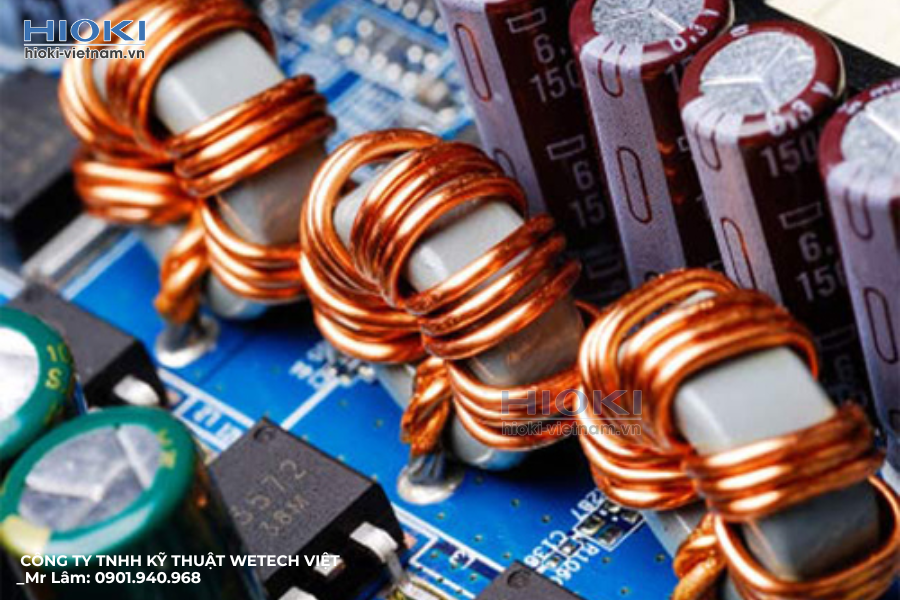

Ngoài ra, cuộn cảm có khả năng tích trữ năng lượng dưới dạng từ trường khi dòng điện chạy qua. Năng lượng này có thể được giải phóng khi dòng điện giảm hoặc bị ngắt. Tác dụng này đặc biệt quan trọng trong:

• Mạch nguồn xung
• Bộ chuyển đổi DC/DC
• Mạch điều khiển công suất

2.4. Bảo vệ linh kiện và nâng cao độ ổn định của mạch

Ngoài các tác dụng chính, cuộn cảm còn đóng vai trò quan trọng trong việc bảo vệ linh kiện điện tử. Khi mạch xảy ra hiện tượng đóng cắt nhanh hoặc xuất hiện xung điện áp, cuộn cảm sẽ hạn chế tốc độ thay đổi của dòng điện, từ đó giảm áp lực lên các linh kiện như transistor, diode và tụ điện.

Nhờ chức năng này, cuộn cảm giúp giảm nguy cơ hỏng hóc do quá tải, đồng thời tăng độ ổn định và độ tin cậy của mạch điện trong quá trình vận hành lâu dài.

Xem thêm: Cách đo tụ điện bằng đồng hồ vạn năng chính xác và an toàn nhất

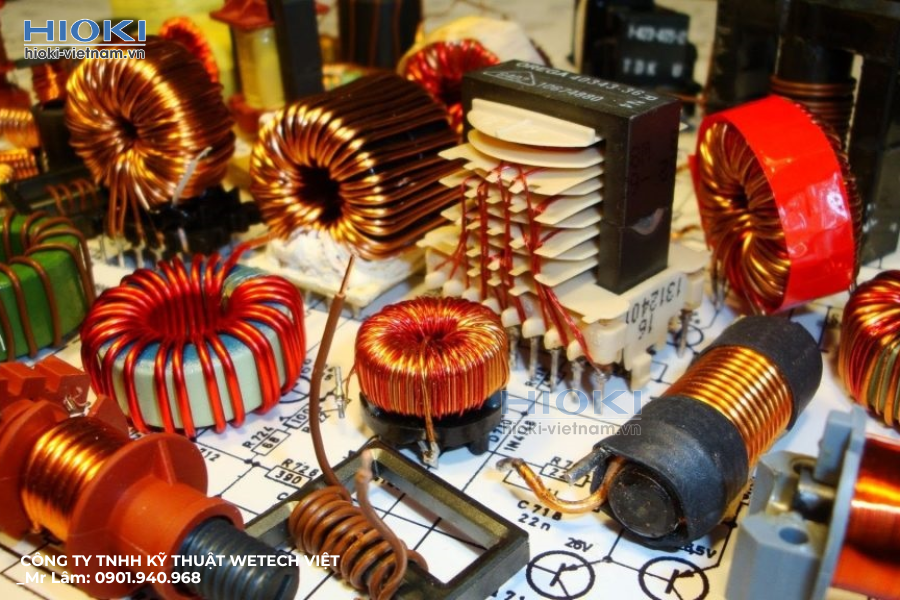

3. Ứng dụng thực tế của cuộn cảm

Từ các tác dụng trên, cuộn cảm được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau của đời sống và công nghiệp.

Nhưng trong thực tế, công dụng của cuộn cảm thường thấy nhất là:

• Sử dụng trong mạch lọc nguồn để giảm nhiễu và ổn định điện áp
• Ứng dụng trong mạch RF, mạch cao tần để xử lý tín hiệu
• Dùng trong động cơ điện, máy biến áp và thiết bị công suất
• Ứng dụng trong thiết bị điện tử dân dụng như tivi, máy tính, bộ sạc

Tùy vào yêu cầu của mạch điện, cuộn cảm có thể được thiết kế với giá trị điện cảm, kích thước và vật liệu lõi khác nhau để đáp ứng đúng chức năng mong muốn.

Qua phân tích trên, ta có thể thấy cuộn cảm có tác dụng gì. Từ việc tạo từ trường, ổn định dòng điện, lọc nhiễu cho đến tích trữ năng lượng trong mạch điện. Việc hiểu rõ nguyên lý và ứng dụng của cuộn cảm giúp người dùng thiết kế, vận hành và bảo trì hệ thống điện – điện tử hiệu quả và an toàn hơn.
