Các đại lượng đo của đồng hồ vạn năng và cách chọn thang đo

Hiểu đúng về các đại lượng đo của đồng hồ vạn năng như điện áp, dòng điện, điện trở, thông mạch, diode… và ở các model hiện đại còn có điện dung, tần số, duty, nhiệt độ sẽ giúp bạn đo nhanh hơn, hạn chế sai số và đặc biệt là tránh những lỗi nguy hiểm như cắm nhầm cổng khi đo dòng. Cùng Hioki tìm hiểu chi tiết về các đại lượng này nhé!

Đại lượng đo của đồng hồ vạn năng là gì?

Đại lượng đo là các thông số điện/điện tử mà đồng hồ có thể hiển thị khi bạn chọn đúng chế độ đo. Nói đơn giản: vặn đúng nấc, cắm que đúng cổng, chạm đúng điểm đo thì đồng hồ sẽ trả về giá trị của đại lượng đó.

Vì sao cần hiểu đúng ký hiệu? Vì chỉ cần nhầm một chi tiết nhỏ như AC (V~) và DC (V⎓), hoặc để que đỏ ở cổng A nhưng lại đi đo V, thì kết quả có thể sai, nhảy loạn, thậm chí làm đứt cầu chì trong đồng hồ.

Nhóm đại lượng cơ bản

Các đại lượng đo cơ bản gần như đồng hồ vạn năng nào cũng có như: điện áp (V), dòng điện (A), điện trở (Ω),…để kiểm tra điện dân dụng và nhiều tình huống sửa chữa phổ thông.

Điện áp (V): V- / V~

• V- (DCV): đo điện áp một chiều như pin, ắc quy, adapter DC, mạch điện tử.
• V~ (ACV): đo điện áp xoay chiều như điện lưới, ổ cắm, đầu ra biến áp.

Gợi ý dùng nhanh:

• Pin/adapter/mạch điều khiển ưu tiên V-
• Ổ điện/thiết bị AC  ưu tiên V~


Dòng điện (A): A- / A~ (tùy model)

Dòng điện cho biết “lượng điện” chạy qua mạch. Nhiều đồng hồ phổ thông đo A- (DC) tốt; một số model có thêm A~ (AC).

Điểm cần nhớ nhất: đo dòng khác đo áp.

• Đo áp: đo song song
• Đo dòng: đo nối tiếp và phải cắm đúng cổng A/mA

Nếu đồng hồ có nhiều thang dòng (µA/mA/10A), hãy chọn đúng thang phù hợp tải. Đo sai thang hoặc cắm sai cổng là nguyên nhân hay gặp khiến đồng hồ “đứt cầu chì” đo dòng.

Điện trở (Ω)

Đo Ω dùng để kiểm tra:

• Dây dẫn có đứt/ngầm hỏng
• Mối nối tiếp xúc kém
• Giá trị điện trở linh kiện

Lưu ý quan trọng: khi đo Ω, nên ngắt nguồn mạch. Mạch còn điện có thể làm kết quả sai và gây rủi ro cho đồng hồ.

Thông mạch (bíp)

Chế độ thông mạch thường có biểu tượng loa/bíp. Đồng hồ sẽ phát tiếng bíp khi điện trở giữa hai điểm thấp hơn ngưỡng mà nhà sản xuất đặt.

Ứng dụng điển hình:

• Test dây đứt, cầu chì đứt
• Test công tắc ON/OFF
• Dò đường mạch trên PCB

Diode test

Chế độ diode test (ký hiệu diode) dùng để kiểm tra diode/LED theo chiều dẫn thường cho kết quả trực quan hơn đo Ω trong nhiều trường hợp.

Bạn dùng diode test khi cần:

• Kiểm tra diode chập/đứt
• Kiểm tra LED (một số LED có thể sáng nhẹ nếu đo đúng chiều)

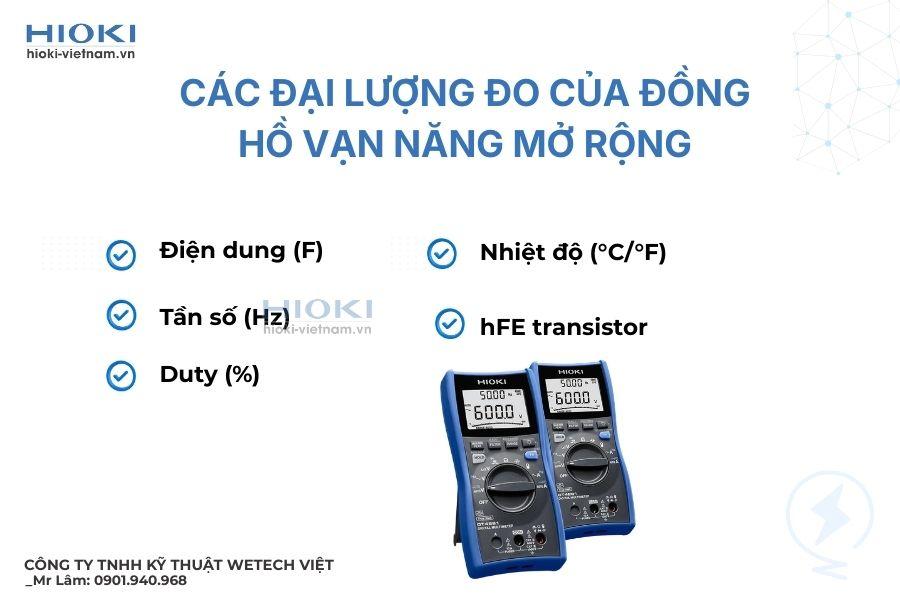

Các đại lượng mở rộng

Nhóm này tùy model. Nếu bạn làm điện tử, sửa nguồn, kiểm tra tín hiệu điều khiển, đây là những đại lượng “đáng có”.

Điện dung (F)

Điện dung giúp bạn kiểm tra tụ điện theo đơn vị nF/µF/mF. Hữu ích khi nghi tụ suy giảm dung lượng hoặc cần đối chiếu nhanh giá trị.

Lưu ý: trước khi đo tụ, nên xả tụ để an toàn và tránh sai số.

Tần số (Hz)

Hz đo số lần lặp của tín hiệu trong 1 giây. Chức năng này thường dùng để:

• Kiểm tra tín hiệu dao động/xung
• Kiểm tra tần số nguồn AC (khi cần kiểm tra bất thường)

Duty (%)

Duty cycle là tỷ lệ thời gian tín hiệu ở mức “ON” trong một chu kỳ (rất hay gặp với PWM). Ứng dụng:

• Điều chỉnh độ sáng đèn (PWM dimming)
• Điều tốc motor, quạt
• Kiểm tra tín hiệu điều khiển trong mạch

Nhiệt độ (°C/°F)

Một số đồng hồ có đo nhiệt độ nhưng thường cần đầu dò đi kèm. Dùng để kiểm tra nhanh điểm nóng, tản nhiệt, motor, tủ điện…

hFE transistor

hFE là hệ số khuếch đại dòng của transistor (thường BJT). Chỉ có trên một số model, đôi khi có cổng/khe riêng. Chức năng này phù hợp khi bạn cần test nhanh transistor cơ bản.

Chọn đúng thang đo theo từng đại lượng

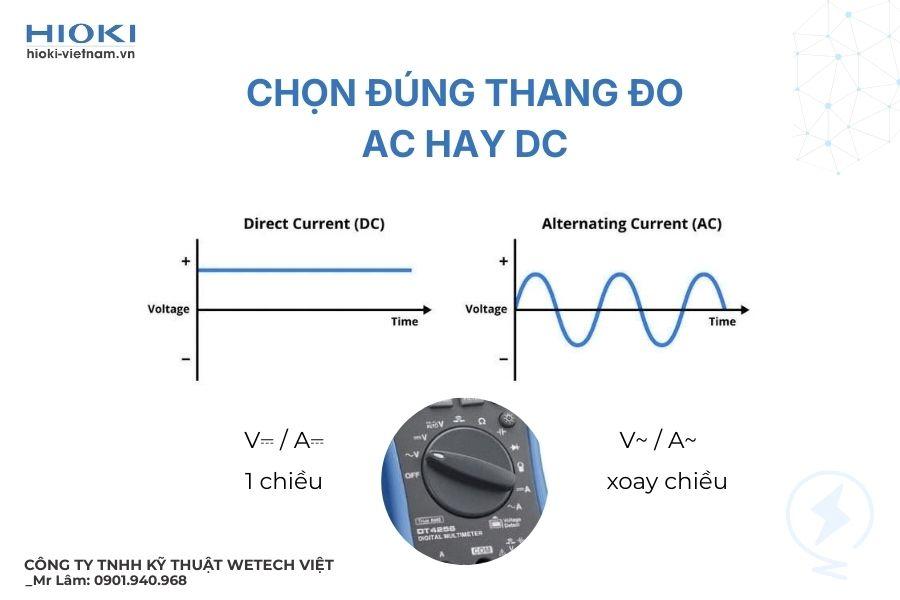

Chọn AC hay DC

Khi đo bằng đồng hồ vạn năng, cần chọn đúng thang đo theo từng đại lượng và phân biệt rõ AC hay DC.

• Với nguồn một chiều, hãy chọn V⎓ / A⎓, thường dùng để đo pin, ắc quy, adapter DC hoặc mạch điều khiển.
• Với nguồn xoay chiều, chọn V~ / A~, áp dụng cho điện lưới và các tải AC nếu đồng hồ hỗ trợ đo dòng xoay chiều.

Chọn đúng chế độ giúp kết quả chính xác hơn và tránh sai số khi đo.

Chọn đúng cổng que đo

• COM: luôn là que đen
• VΩ (hoặc VΩHz): đo V, Ω, bíp, diode, Hz (tùy máy)
• mA/µA: đo dòng nhỏ
• 10A (hoặc A): đo dòng lớn

Nguyên tắc an toàn: đo dòng thì cổng que đỏ phải đúng cổng dòng, không dùng cổng VΩ.

Auto-range vs thang tay

• Auto-range: dễ dùng, ưu tiên chọn đúng chế độ (V⎓/V~…)
• Thang tay: chọn thang cao hơn giá trị dự đoán rồi hạ dần để đọc chính xác và an toàn

Lưu ý & mẹo đo an toàn

• Không đo Ω/diode/thông mạch khi mạch còn cấp nguồn.
• Khi đo dòng, luôn kiểm tra lại: đang mắc nối tiếp chưa? que đỏ đang ở cổng A/mA chưa?
• Nếu số đo “nhảy loạn”: kiểm tra lại đúng AC/DC, điểm chạm có chắc không, que đo có bị lỏng/oxi hóa không.
• Với tụ điện: ưu tiên xả tụ trước khi đo điện dung.

FAQ: Câu hỏi hay gặp về đại lượng đo

1) Đồng hồ vạn năng có đo được công suất (W) không?
Phần lớn không đo trực tiếp W. Thường bạn đo V và A rồi tính P≈V×IP \approx V \times IP≈V×I (với DC); muốn chính xác cho AC có thể cần thêm hệ số công suất và thiết bị chuyên dụng.

2) Vì sao đo điện áp AC mà ra số thấp bất thường?
Hay gặp khi chọn nhầm chế độ V⎓ thay vì V~, hoặc thang đo chưa phù hợp. Hãy chuyển đúng V~ và chọn thang cao hơn điện áp dự kiến (nếu dùng thang tay).

3) Không bíp ở chế độ thông mạch có chắc là dây đứt?
Chưa chắc. Có thể do tiếp xúc kém, ngưỡng bíp của máy, hoặc mối nối bị oxy hóa làm điện trở tăng. Bạn nên đo chéo lại bằng thang Ω để kết luận chắc hơn.

4) Đồng hồ vạn năng đo được kWh không?
Không. kWh là năng lượng điện; cần công tơ điện hoặc thiết bị đo điện năng.

Hiểu đúng các đại lượng đo của đồng hồ vạn năng là bước cơ bản để sử dụng thiết bị hiệu quả trong học tập, sửa chữa và kiểm tra điện. Nếu bạn cần tư vấn lựa chọn đồng hồ vạn năng Hioki phù hợp với nhu cầu sử dụng thực tế, hãy liên hệ đơn vị phân phối chính thức dưới đây để được hỗ trợ nhanh chóng.
