Điểm danh các loại máy đo pin mà dân kỹ thuật cần biết

Máy đo pin là thiết bị giúp kiểm tra tình trạng hoạt động của pin thông qua các thông số như điện áp, nội trở và dung lượng. Công cụ này hỗ trợ kỹ thuật viên đánh giá pin còn sử dụng được hay không, từ đó đảm bảo an toàn và hiệu suất cho thiết bị. Bài viết này sẽ giúp bạn hiểu rõ hơn về các loại máy đo pin và cách chọn mua phù hợp với nhu cầu.

1/ Máy đo pin đóng vai trò quan trọng trong lĩnh vực kỹ thuật

Máy đo pin là công cụ không thể thiếu đối với kỹ thuật viên làm việc với hệ thống điện và điện tử. Thiết bị này giúp đánh giá chính xác tình trạng, tuổi thọ và hiệu suất của pin, từ đó đưa ra quyết định bảo trì hoặc thay thế kịp thời. Việc sử dụng máy đo pin phù hợp không chỉ giúp tiết kiệm chi phí mà còn đảm bảo an toàn cho toàn bộ hệ thống, đặc biệt là trong các ứng dụng quan trọng như hệ thống lưu trữ năng lượng, UPS và các thiết bị y tế.

Gợi ý cho bạn: Hướng dẫn sử dụng đồng hồ đo ắc quy để kiểm tra tình trạng ắc quy

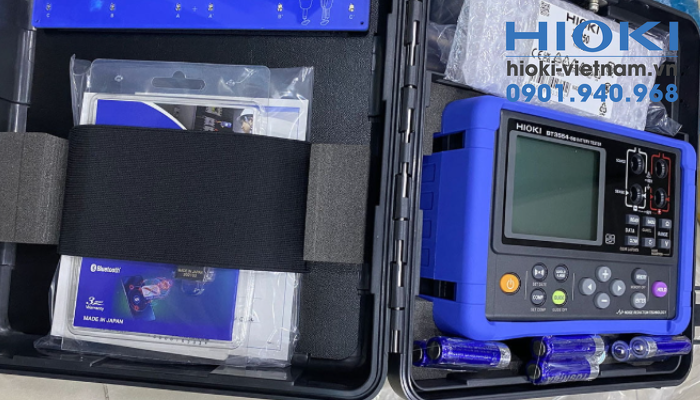

2/ Các loại máy đo pin phổ biến

Có nhiều thiết bị khác nhau có thể được coi là máy đo pin, tùy thuộc vào chức năng và ứng dụng của chúng. Dưới đây là một số loại phổ biến:

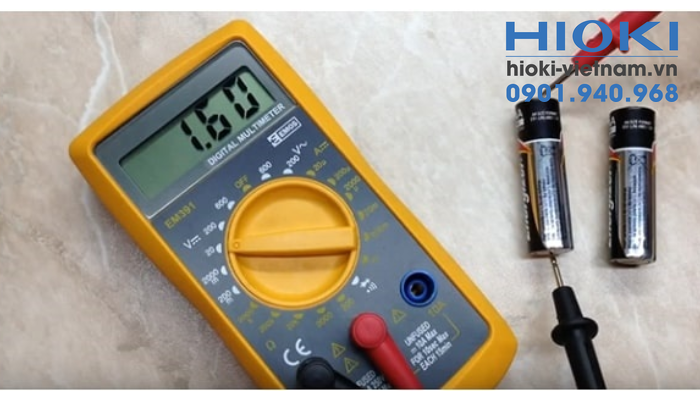

2.1 Đo pin bằng đồng hồ vạn năng

Đồng hồ vạn năng là công cụ đa năng phổ biến nhất để kiểm tra điện áp của pin. Thiết bị này có thể đo được nhiều thông số điện tử khác nhau, trong đó có điện áp DC – thông số quan trọng để đánh giá sơ bộ tình trạng pin.

Hướng dẫn cách đo pin bằng đồng hồ vạn năng:

1. Đặt đồng hồ vạn năng ở chế độ đo điện áp DC (VDC)
2. Chọn thang đo phù hợp với loại pin cần đo (ví dụ: 20V cho pin lithium, 2V cho pin AA/AAA)
3. Kết nối que đo đỏ (dương) với cực dương của pin
4. Kết nối que đo đen (âm) với cực âm của pin
5. Đọc giá trị hiển thị trên màn hình đồng hồ

Ưu điểm:

• Chi phí thấp, dễ tiếp cận cho hầu hết kỹ thuật viên
• Đa năng, có thể sử dụng cho nhiều mục đích khác
• Dễ dàng mang theo, phù hợp cho công việc di động
• Không yêu cầu kiến thức chuyên sâu để sử dụng

Nhược điểm:

• Chỉ đo được điện áp, không đánh giá được dung lượng thực tế
• Không thể đánh giá được tình trạng bên trong của pin
• Không phát hiện được vấn đề về nội trở của pin
• Độ chính xác thấp hơn so với thiết bị chuyên dụng

Phù hợp với:

• Kiểm tra nhanh điện áp pin để xác định pin còn hoạt động hay không
• Phù hợp với pin tiêu dùng thông thường (AA, AAA, pin điện thoại)
• Trong các tình huống khẩn cấp hoặc không có thiết bị chuyên dụng
• Sử dụng trong môi trường học tập hoặc nghiên cứu đơn giản

2.2 Đo pin bằng máy kiểm tra nội trở ắc quy

Máy đo pin bằng thiết bị kiểm tra  nội trở ắc quy là thiết bị chuyên dụng để đo lường nội trở của pin, một thông số quan trọng cho biết khả năng cung cấp dòng điện của pin. Nội trở tăng cao thường là dấu hiệu của pin đang bị lão hóa hoặc hư hỏng.

Hướng dẫn đo:

1. Kết nối các đầu đo với cực tương ứng của pin
2. Khởi động quá trình đo theo hướng dẫn của thiết bị
3. Chờ trong vài giây để thiết bị phân tích
4. Đọc kết quả hiển thị trên màn hình (thường bao gồm nội trở và điện áp)

Ưu điểm:

• Đánh giá được tình trạng pin chính xác hơn thông qua nội trở
• Phát hiện được vấn đề bên trong pin mà đồng hồ vạn năng không thể phát hiện
• Có thể kiểm tra được pin trong điều kiện có tải
• Phù hợp với môi trường công nghiệp và hệ thống UPS

Nhược điểm:

• Giá thành cao hơn so với đồng hồ vạn năng
• Cần có kiến thức chuyên môn để diễn giải kết quả đo
• Kích thước lớn hơn, ít linh hoạt trong di chuyển
• Thường chuyên dụng cho các loại pin công nghiệp

Phù hợp với:

• Kiểm tra hệ thống ắc quy trong các trạm viễn thông
• Bảo trì hệ thống lưu trữ năng lượng UPS
• Đánh giá chất lượng pin trong hệ thống năng lượng mặt trời
• Kiểm tra tình trạng ắc quy xe điện và xe hơi

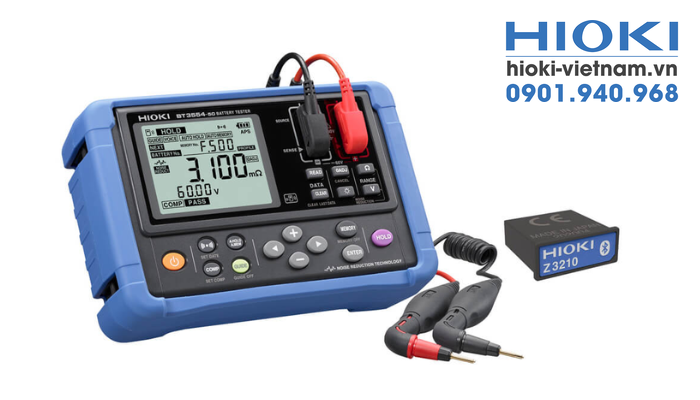

2.3 Đo pin bằng máy phân tích ắc quy

Máy phân tích ắc quy là thiết bị cao cấp nhất trong dòng máy đo pin, có khả năng đo đạc và phân tích toàn diện các thông số của pin như điện áp, nội trở, dung lượng thực tế và thậm chí là tuổi thọ còn lại của pin.

Hướng dẫn đo:

1. Kết nối thiết bị với pin theo các cổng chuyên dụng
2. Cấu hình thông số đo phù hợp với loại pin cần kiểm tra
3. Chọn chế độ phân tích (nhanh hoặc chi tiết)
4. Tiến hành quá trình đo và chờ kết quả
5. Phân tích báo cáo chi tiết từ thiết bị

Ưu điểm:

• Cung cấp thông tin toàn diện về tình trạng pin
• Có khả năng dự đoán tuổi thọ còn lại của pin
• Phát hiện được nhiều vấn đề tiềm ẩn trong pin
• Lưu trữ và xuất dữ liệu để theo dõi sự thay đổi theo thời gian
• Nhiều chức năng phân tích chuyên sâu

Nhược điểm:

• Chi phí đầu tư cao
• Cần được đào tạo chuyên nghiệp để sử dụng hiệu quả
• Kích thước lớn, phù hợp với môi trường phòng thí nghiệm
• Thời gian phân tích lâu hơn so với các phương pháp khác

Phù hợp với:

• Nghiên cứu và phát triển pin mới
• Kiểm tra chất lượng trong nhà máy sản xuất pin
• Phân tích lỗi trong hệ thống pin công nghiệp
• Đánh giá hiệu suất của hệ thống lưu trữ năng lượng lớn

3/ Lưu ý khi chọn mua máy đo pin

Việc chọn mua một chiếc máy đo pin tưởng đơn giản, nhưng nếu không để ý kỹ, bạn có thể mua nhầm thiết bị không phù hợp với nhu cầu thực tế. Dưới đây là một số lưu ý quan trọng giúp bạn đưa ra quyết định đúng đắn:

• Chọn loại máy phù hợp với loại pin bạn hay sử dụng: Hiện nay có nhiều loại pin khác nhau như AA, AAA, 9V, pin cúc áo, pin lithium… Hãy kiểm tra xem máy đo có hỗ trợ loại pin bạn thường dùng không.
• Kiểm tra độ chính xác và tốc độ hiển thị: Ưu tiên chọn máy cho kết quả đo nhanh, chính xác và hiển thị rõ ràng mức năng lượng còn lại (theo % hoặc thang đo).
• Thiết kế dễ sử dụng: Hãy chọn máy có thiết kế nhỏ gọn, dễ thao tác, có thể cầm tay hoặc mang theo khi cần thiết. Một số máy còn có chức năng tự động tắt nguồn sau khi sử dụng, giúp tiết kiệm pin máy đo.
• Chất liệu và độ bền: Lựa chọn máy có vỏ bền, chịu va đập tốt, đặc biệt hữu ích nếu bạn sử dụng thường xuyên hoặc di chuyển nhiều.
• Giá cả và thương hiệu: Máy đo pin có mức giá khá đa dạng. Bạn không cần mua loại quá đắt, nhưng cũng đừng chọn những sản phẩm không rõ nguồn gốc. Ưu tiên thương hiệu uy tín, có bảo hành rõ ràng để yên tâm hơn khi sử dụng.

4/ Một số loại máy đo pin đa năng chính hãng

Dưới đây là bốn mẫu máy đo pin đa năng chính hãng, được dân kỹ thuật đánh giá cao.

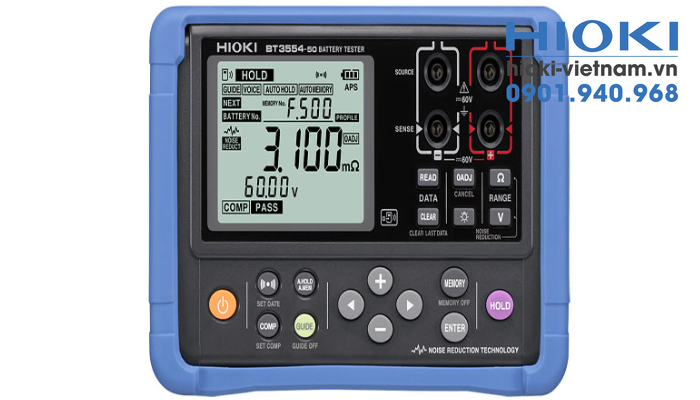

1 – Máy kiểm tra nội trở ắc quy Hioki BT3554-51

Hioki BT3554-51 là máy kiểm tra nội trở ắc quy chuyên nghiệp đến từ Nhật Bản, được thiết kế đặc biệt cho việc bảo trì và kiểm tra hệ thống UPS. Thiết bị này có thể đo nội trở và điện áp chỉ trong vòng 2 giây, giúp nâng cao hiệu quả công việc trong môi trường có nhiều pin cần kiểm tra.

Ưu điểm của Hioki BT3554-51:

• Tốc độ đo nhanh chóng, chỉ 2 giây cho mỗi lần đo
• Kết nối Bluetooth với thiết bị di động để quản lý dữ liệu
• Bộ nhớ lớn có thể lưu trữ tới 6000 bản ghi
• Chức năng so sánh với các giá trị ngưỡng để đánh giá nhanh tình trạng pin
• Thiết kế nhỏ gọn, dễ dàng sử dụng với một tay
• Khả năng chống bụi và chống va đập cao
• Hỗ trợ phần mềm phân tích dữ liệu chuyên nghiệp

2 – Hioki BT3563

Hioki BT3563 là máy đo nội trở pin chuyên dụng được thiết kế cho các loại pin lithium-ion công suất cao. Thiết bị này là sự lựa chọn hàng đầu trong ngành sản xuất pin và kiểm tra chất lượng nhờ độ chính xác cực cao và khả năng đo các giá trị cực nhỏ.

Ưu điểm của Hioki BT3563:

• Độ chính xác vượt trội với sai số chỉ ±0.01%
• Phạm vi đo điện áp rộng từ 0V đến 300V
• Tốc độ đo nhanh chỉ 18ms cho mỗi lần đo
• Khả năng kiểm tra đồng thời nhiều thông số
• Giao diện máy tính dễ dàng để phân tích dữ liệu
• Bộ lọc nhiễu tiên tiến cho kết quả ổn định
• Thiết kế chuyên dụng cho môi trường sản xuất
• Có chế độ tự động lưu trữ và phân tích kết quả

3 – Fluke BT510

Fluke BT510 là máy kiểm tra ắc quy đa năng từ thương hiệu Fluke nổi tiếng, được thiết kế với giao diện trực quan và dễ sử dụng. Thiết bị này đặc biệt phù hợp với việc kiểm tra hệ thống UPS vừa và nhỏ, phục vụ công tác bảo trì định kỳ.

Ưu điểm của Fluke BT510:

• Giao diện người dùng trực quan, dễ sử dụng
• Khả năng đo nhanh chóng và chính xác
• Chức năng tự động lưu dữ liệu và tạo báo cáo
• Thiết kế gọn nhẹ, dễ dàng mang theo
• Đầu đo được thiết kế chuyên nghiệp, bền bỉ
• Phần mềm quản lý dữ liệu miễn phí
• Hỗ trợ kiểm tra nhiều loại pin khác nhau
• Tuổi thọ pin lâu dài, phù hợp cho công việc liên tục

4 – Fluke BT521

Fluke BT521 là phiên bản nâng cấp của BT510, với nhiều tính năng cao cấp bổ sung như đo nhiệt độ, đo điện trở dây dẫn và đo dòng DC. Thiết bị này được thiết kế cho các kỹ thuật viên chuyên nghiệp làm việc với hệ thống pin công nghiệp lớn và phức tạp.

Ưu điểm của thiết bị:

• Màn hình màu cảm ứng hiển thị đa thông số
• Khả năng đo dòng DC lên đến 600A với đầu dò tùy chọn
• Tích hợp máy ảnh để chụp mã QR/mã vạch của pin
• Đo được nhiệt độ của pin bằng đầu dò hồng ngoại
• Phần mềm phân tích dữ liệu chuyên nghiệp
• Khả năng đo điện trở dây dẫn giúp phát hiện kết nối lỏng lẻo
• Bộ nhớ lớn lưu trữ đến 8000 bản ghi
• Thiết kế chống sốc, phù hợp với môi trường công nghiệp khắc nghiệt

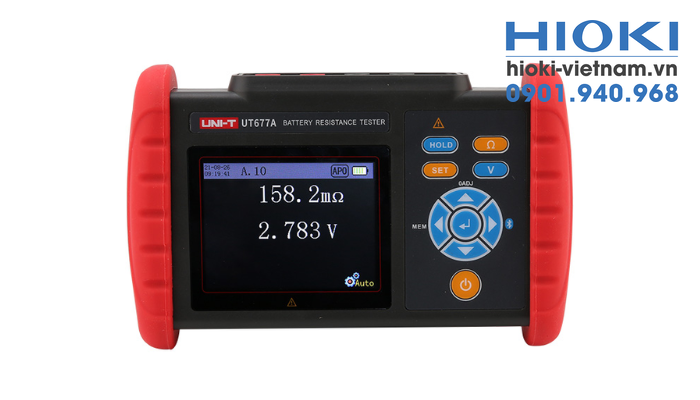

5 –  Uni-T UT677A

Dòng máy đo nội trở ắc quy chuyên dụng Uni – T UT677A được thiết kế để đánh giá nhanh chóng và chính xác tình trạng của nhiều loại ắc quy khác nhau, bao gồm ắc quy axit-chi và ắc quy lithium.

Ưu điểm nổi bật

• Khả năng đo điện trở trong (0.000mΩ~3.100 Ω), điện áp (0.000V~±71.00V) và nhiệt độ (-10.0℃~60.0℃) của ắc quy.
• Phản hồi nhanh với thời gian đo cực ngắn (≤200ms), nâng cao hiệu quả làm việc.
• Hỗ trợ cài đặt ngưỡng PASS/WARNING/FAIL, giúp người dùng dễ dàng xác định tình trạng ắc quy.
• Dữ liệu dự trữ lớn lên tới 5000 bộ dữ liệu đo.
• Hỗ trợ kết nối đa dạng giúp quản lý và xuất dữ liệu dễ dàng.
• Màn hình màu LCD hiển thị rõ ràng các thông số đo.
• Tích hợp các tính năng bảo vệ chống quá tải và ngắn mạch.

Máy đo pin là thiết bị không thể thiếu trong hành trang của bất kỳ kỹ thuật viên chuyên nghiệp nào. Việc lựa chọn đúng loại máy không chỉ giúp bạn tiết kiệm thời gian, chi phí mà còn góp phần duy trì hiệu suất và độ an toàn cho toàn bộ hệ thống điện.

Nếu bạn đang tìm kiếm một đơn vị cung cấp máy đo pin chính hãng, đặc biệt là các dòng máy Hioki chuyên nghiệp đến từ Nhật Bản, hãy liên hệ ngay với Hioki Việt Nam. Đây là đơn vị đối tác phân phối chính thức, cam kết sản phẩm chuẩn gốc, đầy đủ bảo hành và hỗ trợ kỹ thuật tận tình.
