Cách đặt ngưỡng PASS, WARNING, FAIL trên Hioki BT3554-51

Khi kiểm tra hàng trăm bình ắc quy trong hệ thống UPS, chỉ ghi nhận giá trị nội trở và điện áp là chưa đủ. Kỹ thuật viên cần một tiêu chí thống nhất để xác định bình nào đang hoạt động bình thường, bình nào cần theo dõi và bình nào có dấu hiệu suy giảm nghiêm trọng.

Hioki BT3554-51 hỗ trợ chức năng so sánh tự động, cho phép phân loại kết quả thành PASS, WARNING hoặc FAIL. Tuy nhiên, độ chính xác của kết luận phụ thuộc rất lớn vào cách thiết lập ngưỡng. Nếu dùng một bộ ngưỡng cho nhiều loại ắc quy khác nhau, kết quả có thể không phản ánh đúng tình trạng thực tế.

Bài viết dưới đây hướng dẫn cách xây dựng và cài đặt ngưỡng phù hợp cho từng nhóm ắc quy khi bảo trì UPS, tủ điện và hệ thống nguồn dự phòng.

BT3554-51 sử dụng những ngưỡng nào?

Hioki BT3554-51 đánh giá ắc quy dựa trên đồng thời hai đại lượng chính: nội trở và điện áp.

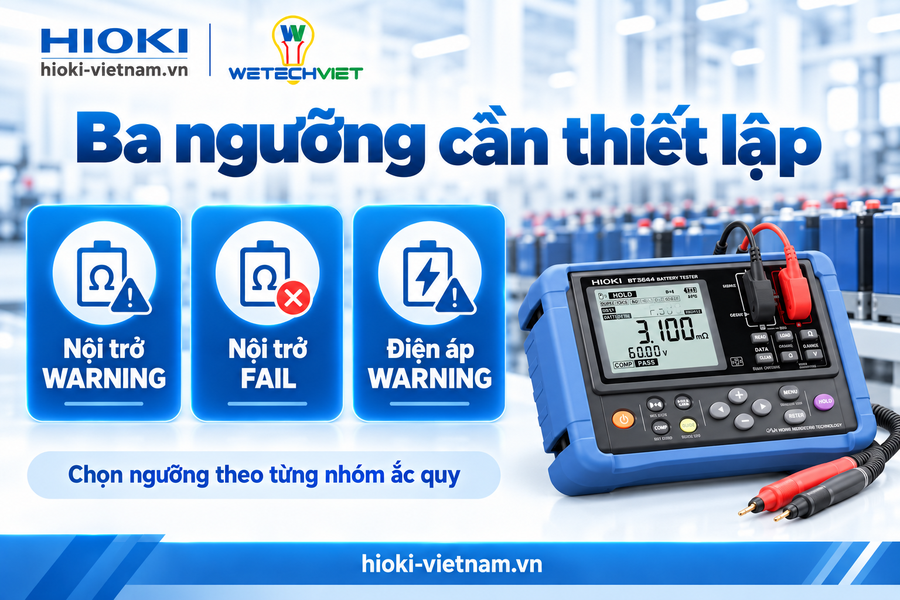

Người dùng cần thiết lập ba giá trị:

• Ngưỡng cảnh báo nội trở – Resistance Warning
• Ngưỡng không đạt nội trở – Resistance Fail
• Ngưỡng cảnh báo điện áp – Voltage Warning

Dựa trên các giá trị này, thiết bị tự động đưa ra kết luận PASS, WARNING hoặc FAIL. Khi kết quả là WARNING hoặc FAIL, màn hình chuyển sang đèn nền đỏ và máy phát âm báo, giúp kỹ thuật viên nhận biết nhanh trong quá trình kiểm tra số lượng lớn.

BT3554-51 còn hỗ trợ tối đa 200 bảng cài đặt comparator. Mỗi bảng có thể được thiết lập cho một model, dung lượng hoặc nhóm ắc quy riêng.

Nguyên tắc phân loại PASS, WARNING và FAIL

Logic đánh giá của BT3554-51 được thể hiện như sau:

Trong đó:

• Nội trở thấp: Giá trị đo chưa vượt ngưỡng cảnh báo.
• Nội trở trung bình: Giá trị nằm giữa ngưỡng cảnh báo và ngưỡng không đạt.
• Nội trở cao: Giá trị đã đạt hoặc vượt ngưỡng không đạt.
• Điện áp thấp: Giá trị thấp hơn ngưỡng điện áp đã cài đặt.

Có thể thấy, nội trở cao luôn dẫn đến kết quả FAIL. Trong khi đó, điện áp thấp hoặc nội trở bắt đầu tăng sẽ tạo kết quả WARNING để cảnh báo kỹ thuật viên cần tiếp tục theo dõi.

Không có một bộ ngưỡng dùng cho mọi loại ắc quy

Một sai lầm phổ biến là sử dụng cùng một giá trị ngưỡng cho toàn bộ hệ thống. Trên thực tế, nội trở ban đầu của ắc quy phụ thuộc vào nhiều yếu tố như:

• Hãng và model ắc quy
• Điện áp và dung lượng định mức
• Cấu tạo, hóa học và kích thước bản cực
• Nhiệt độ đo
• Trạng thái sạc
• Tuổi vận hành
• Điều kiện lắp đặt và môi trường

Vì vậy, Hioki không đưa ra một ngưỡng PASS, WARNING, FAIL cố định cho mọi bình ắc quy. Nhà sản xuất khuyến nghị người dùng đo một bình mới hoặc bình chuẩn cùng loại, sau đó sử dụng kết quả làm dữ liệu tham chiếu.

Khi xây dựng ngưỡng, cần phân nhóm các bình có cùng model, dung lượng, điện áp và điều kiện vận hành. Không nên so sánh trực tiếp một bình 12 V–7 Ah với bình 12 V–100 Ah vì giá trị nội trở đặc trưng của chúng khác nhau đáng kể.

Cách xác định ngưỡng cho BT3554-51

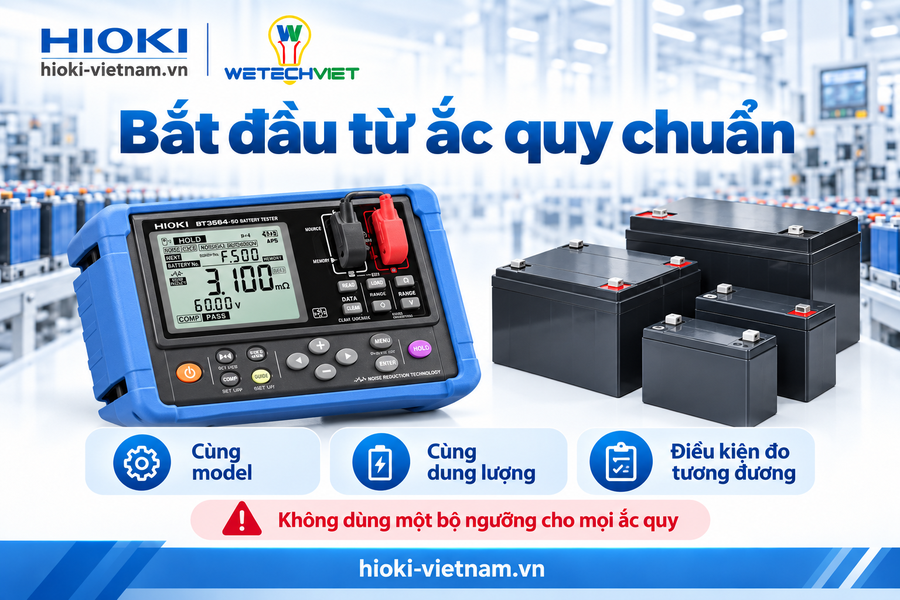

Bước 1: Chọn ắc quy chuẩn

Chọn một hoặc nhiều bình mới, cùng model và dung lượng với nhóm cần kiểm tra. Nếu không còn bình mới, có thể chọn các bình được xác nhận đang hoạt động tốt và có lịch sử bảo trì rõ ràng.

Các bình tham chiếu nên được sạc đầy, để ổn định và đo trong điều kiện nhiệt độ tương đương với hệ thống thực tế.

Bước 2: Đo giá trị ban đầu

Sử dụng BT3554-51 để đo nội trở và điện áp của các bình tham chiếu. Nếu đo nhiều bình, nên lấy giá trị trung bình thay vì sử dụng duy nhất một kết quả.

Ví dụ, giá trị cơ sở thu được là:

• Nội trở ban đầu R0: 0,5 mΩ
• Điện áp tham chiếu U0: 2,0 V

Bước 3: Thiết lập ngưỡng tham khảo

Trong tài liệu hướng dẫn, Hioki đưa ra ví dụ sử dụng mức tăng nội trở khoảng 1,5 lần để cảnh báo và 2 lần để xác định không đạt. Ngưỡng điện áp cảnh báo có thể tham khảo ở mức 90% điện áp ban đầu.

Với R0 = 0,5 mΩ và U0 = 2,0 V, bộ ngưỡng tham khảo là:

Các hệ số trên chỉ là ví dụ tham khảo, không phải tiêu chuẩn bắt buộc cho mọi loại ắc quy. Người dùng cần ưu tiên thông số của nhà sản xuất ắc quy và điều chỉnh theo dữ liệu vận hành thực tế.

Bước 4: Kiểm chứng bằng dữ liệu thực tế

Sau khi thiết lập, hãy đo thử các bình đang hoạt động tốt, bình đã sử dụng lâu năm và một số bình từng gặp sự cố. Việc kiểm chứng giúp xác định bộ ngưỡng có phân loại đúng tình trạng thực tế hay không.

Nếu quá nhiều bình tốt bị WARNING, ngưỡng có thể đang đặt quá chặt. Ngược lại, nếu bình có dấu hiệu suy giảm vẫn được đánh giá PASS, cần xem xét hạ ngưỡng cảnh báo hoặc điều chỉnh tiêu chí cho phù hợp.

Các bước nhập ngưỡng trên BT3554-51

Quy trình cài đặt có thể thực hiện theo thứ tự sau:

1. Chọn số bảng comparator cần sử dụng.
2. Bật chức năng comparator trên thiết bị.
3. Nhập ngưỡng cảnh báo nội trở.
4. Nhập ngưỡng không đạt nội trở.
5. Nhập ngưỡng cảnh báo điện áp.
6. Lưu cài đặt và quay lại màn hình đo.
7. Đo thử một bình chuẩn để kiểm tra kết quả phân loại.

Nên lập danh sách tương ứng giữa số bảng comparator và từng model ắc quy. Ví dụ, bảng C001 dành cho ắc quy 12 V–7 Ah, C002 dành cho 12 V–100 Ah. Cách quản lý này hạn chế việc chọn nhầm ngưỡng khi kỹ thuật viên làm việc tại nhiều khu vực khác nhau.

Xem thêm: Vì sao máy đo điện trở RM3545A phù hợp đo điện trở thấp?

Cần hiểu đúng ý nghĩa của kết quả

Kết quả PASS không có nghĩa là ắc quy còn chính xác bao nhiêu phần trăm dung lượng. BT3554-51 đo nội trở và điện áp để hỗ trợ đánh giá mức độ suy giảm, không thay thế hoàn toàn phép thử dung lượng bằng phương pháp phóng tải.

• PASS: Các giá trị vẫn nằm trong giới hạn đã cài đặt.
• WARNING: Nội trở bắt đầu tăng hoặc điện áp thấp, cần đo lại và theo dõi xu hướng.
• FAIL: Nội trở đã vượt ngưỡng không đạt, cho thấy nguy cơ suy giảm rõ rệt.

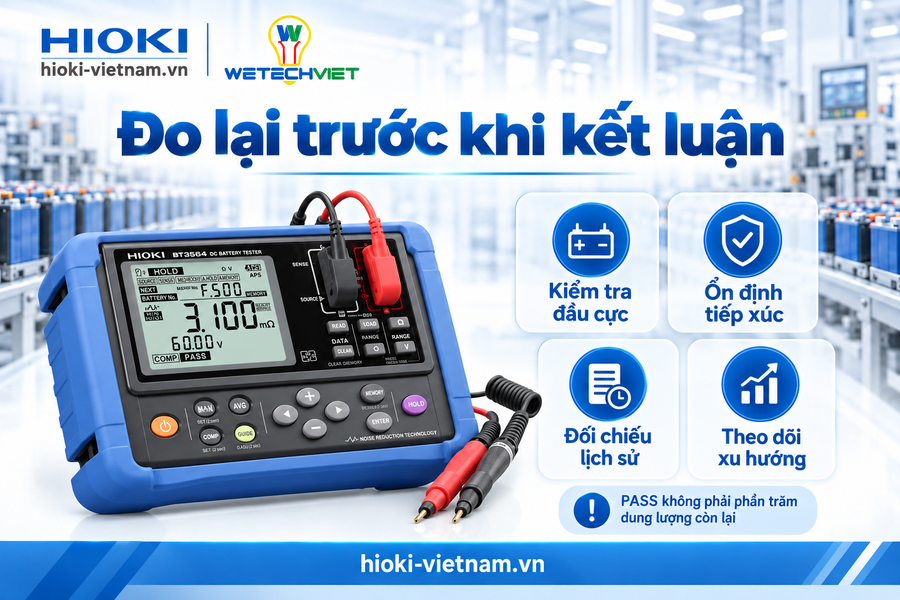

Trước khi kết luận một bình cần thay thế, kỹ thuật viên nên làm sạch đầu cực, kiểm tra vị trí tiếp xúc của que đo và thực hiện phép đo lại. Đồng thời, cần so sánh với dữ liệu lịch sử và các bình khác trong cùng chuỗi.

Những lỗi thường gặp khi đặt ngưỡng

Một số nguyên nhân có thể làm kết quả đánh giá thiếu chính xác gồm:

• Dùng cùng một ngưỡng cho nhiều model ắc quy.
• Chỉ đo một bình để xây dựng giá trị tham chiếu.
• So sánh dữ liệu ở những mức nhiệt độ hoặc trạng thái sạc khác nhau.
• Đầu cực bẩn, oxy hóa hoặc lực tiếp xúc của que đo không ổn định.
• Chỉ nhìn điện áp mà bỏ qua xu hướng tăng nội trở.
• Không lưu dữ liệu theo thời gian để theo dõi tốc độ suy giảm.

BT3554-51 có thể lưu đến 6.000 bộ dữ liệu gồm nội trở, điện áp, nhiệt độ, ngưỡng comparator và kết quả đánh giá. Việc lưu dữ liệu định kỳ giúp phát hiện những bình có nội trở tăng nhanh ngay cả khi chúng chưa chuyển sang trạng thái FAIL.

Kết luận

Đặt ngưỡng PASS, WARNING, FAIL trên BT3554-51 cần dựa vào bình chuẩn, thông số của nhà sản xuất và dữ liệu vận hành thực tế. Không nên sao chép một bộ ngưỡng chung cho tất cả các hệ thống.

Một bộ ngưỡng phù hợp sẽ giúp kỹ thuật viên kiểm tra ắc quy nhanh hơn, thống nhất tiêu chí đánh giá và phát hiện sớm các phần tử có nguy cơ suy giảm. Với hệ thống có nhiều loại ắc quy, tính năng lưu 200 bảng comparator của BT3554-51 giúp quản lý từng nhóm thiết bị thuận tiện hơn.

Xem thêm bài viết so sánh BT3554-51, BT3561A và BT3562A để lựa chọn thiết bị phù hợp giữa nhu cầu bảo trì hiện trường và kiểm tra trên dây chuyền sản xuất.
