Liên hệBT3554-51, BT3561A và BT3562A đều đo nội trở và điện áp pin, nhưng được thiết kế cho những công việc rất khác nhau. BT3554-51 là máy cầm tay phục vụ kiểm tra, bảo trì ắc quy tại hiện trường; trong khi BT3561A và BT3562A là thiết bị để bàn hướng đến kiểm tra cell, module và pack trên dây chuyền sản xuất tự động. Bài viết dưới đây so sánh ba máy kiểm tra pin Hioki theo môi trường sử dụng, dải đo và khả năng tích hợp, giúp doanh nghiệp tránh chọn thiết bị có thông số phù hợp nhưng sai mục đích thực tế.
Vì sao không nên chọn máy chỉ theo dải điện áp?
Khi lựa chọn thiết bị, nhiều người thường nhìn trước tiên vào mức điện áp tối đa 60 V hay 100 V. Tuy nhiên, dải điện áp chỉ là một phần của bài toán. Một máy dùng để kiểm tra định kỳ hàng trăm bình ắc quy trong phòng UPS cần tính cơ động, khả năng lưu dữ liệu và hiển thị đánh giá nhanh. Ngược lại, thiết bị trên dây chuyền sản xuất cần tốc độ đo, độ lặp lại, khả năng kiểm tra tiếp xúc và giao tiếp với PLC.
Điểm khác biệt quan trọng nhất giữa ba model nằm ở giai đoạn sử dụng:
- BT3554-51: Kiểm tra tình trạng ắc quy đang vận hành hoặc được bảo trì tại hiện trường.
- BT3561A: Kiểm tra xuất xưởng, kiểm tra đầu vào và phân loại cell nhỏ hoặc pack đến 60 V.
- BT3562A: Kiểm tra cell lớn, cell dùng cho xEV và pack cỡ trung đến 100 V.
Bảng so sánh BT3554-51, BT3561A và BT3562A
| Tiêu chí | BT3554-51 | BT3561A | BT3562A |
| Thiết kế | Cầm tay, dùng pin AA | Để bàn | Để bàn |
| Mục đích chính | Bảo trì ắc quy tại hiện trường | Kiểm tra cell nhỏ và pack trên dây chuyền | Kiểm tra cell lớn và pack trên dây chuyền |
| Đối tượng phù hợp | UPS, data center, viễn thông, nguồn dự phòng | Cell nhỏ cho động cơ, module và pack nhỏ | Cell lớn cho xEV, module và pack cỡ trung |
| Dải đo điện áp | ±6 V, ±60 V | 6 V, 60 V | 6 V, 60 V, 100 V |
| Dải đo điện trở | 3 mΩ đến 3 Ω | 30 mΩ đến 3 kΩ | 3 mΩ đến 3 kΩ |
| Độ phân giải tốt nhất | 1 µΩ | 1 µΩ | 0,1 µΩ |
| Đánh giá kết quả | PASS/WARNING/FAIL | Comparator Hi/IN/Lo | Comparator Hi/IN/Lo |
| Kết nối chính | USB; Bluetooth khi gắn Z3210 | LAN, RS-232C, EXT I/O | LAN, RS-232C, EXT I/O |
| Môi trường sử dụng | Bảo trì hiện trường | Dây chuyền đến 60 V | Dây chuyền cần dải 3 mΩ hoặc đến 100 V |
BT3554-51: Lựa chọn cho bảo trì UPS và ắc quy
Hioki BT3554-51 phù hợp khi công việc chính là kiểm tra định kỳ ắc quy chì-axit trong hệ thống UPS, trung tâm dữ liệu, trạm viễn thông, nhà máy hoặc hệ thống nguồn dự phòng. Máy đo đồng thời điện trở trong và điện áp, sau đó so sánh với ngưỡng cài đặt để đưa ra kết quả PASS, WARNING hoặc FAIL.
Điểm mạnh của BT3554-51 là tính cơ động. Máy có khối lượng khoảng 960 g khi lắp pin và vỏ bảo vệ, lưu được đến 6.000 bộ dữ liệu, phù hợp cho kỹ thuật viên phải đo nhiều bình trong một ca bảo trì. Khi kết hợp bộ truyền tín hiệu không dây Z3210 và ứng dụng GENNECT Cross, người dùng có thể nhận hướng dẫn đo, quản lý vị trí và giảm sai sót khi ghi chép thủ công.
BT3554-51 thực chất là bộ sản phẩm gồm thân máy BT3554-50 và đầu đo dạng pin 9465-10. Do đó, model này phù hợp với người cần một bộ máy sẵn sàng cho công việc hiện trường, không phải thiết bị tích hợp cố định vào dây chuyền.
Một lưu ý quan trọng: kết quả nội trở nên được đối chiếu với giá trị ban đầu của bình mới, dữ liệu lịch sử và ngưỡng do nhà sản xuất ắc quy khuyến nghị. Không nên dựa vào một trị số nội trở đơn lẻ để kết luận toàn bộ dung lượng còn lại của ắc quy.

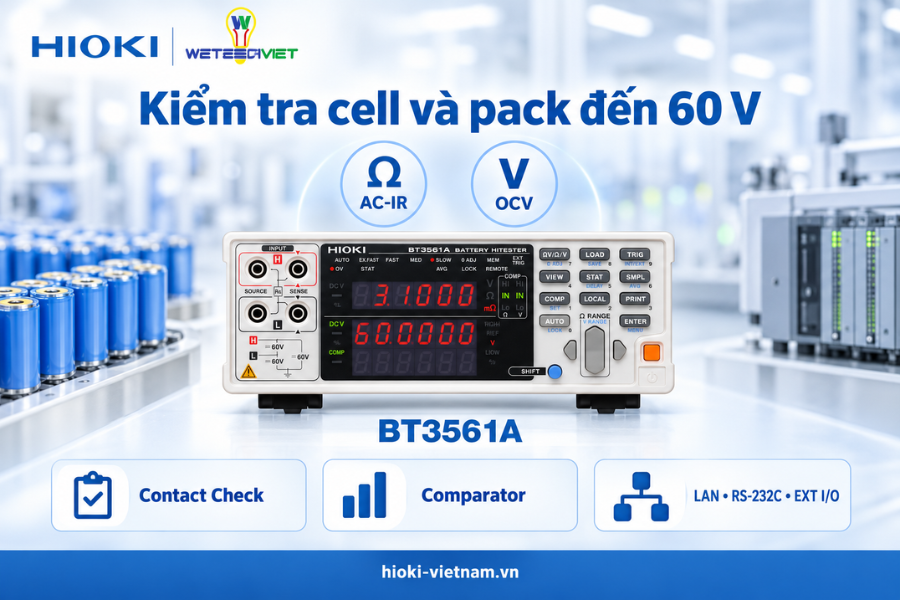

BT3561A: Kiểm tra cell và pack đến 60 V
Hioki BT3561A hướng đến dây chuyền sản xuất, kiểm tra đầu vào và kiểm tra xuất xưởng. Thiết bị sử dụng phương pháp AC bốn đầu cực, đo đồng thời nội trở AC (AC-IR) và điện áp hở mạch (OCV), nhờ đó có thể đánh giá nhanh chất lượng cell, module hoặc bộ pin.
Model này có các dải điện áp 6 V và 60 V; dải đo điện trở từ 30 mΩ đến 3 kΩ, độ phân giải tốt nhất 1 µΩ. Đây là lựa chọn phù hợp cho cell nhỏ dùng trong động cơ và các pack có điện áp không vượt quá 60 V.
Khác với BT3554-51, BT3561A được thiết kế để trở thành một phần của hệ thống tự động. LAN, RS-232C và EXT I/O cho phép kết nối máy với PLC, máy tính hoặc bộ xử lý trên dây chuyền.
Chức năng contact check giúp phát hiện đầu dò tiếp xúc không tốt, trong khi comparator hỗ trợ phân loại kết quả theo ngưỡng đã thiết lập. Khi cần đo nhiều điểm, doanh nghiệp có thể kết hợp với hệ thống chuyển mạch phù hợp để mở rộng số kênh kiểm tra.
BT3562A: Dành cho cell lớn và pack đến 100 V
Hioki BT3562A có kiến trúc và khả năng tích hợp gần với BT3561A, nhưng được mở rộng cho các đối tượng có nội trở thấp hơn và điện áp cao hơn. Máy bổ sung dải điện trở 3 mΩ với độ phân giải 0,1 µΩ, đồng thời có thêm dải điện áp 100 V.
Nhờ đó, BT3562A phù hợp hơn với cell dung lượng lớn dùng cho xe điện, các module pin và pack cỡ trung đến 100 V. Dải 3 mΩ cũng hữu ích khi cần quan sát những thay đổi rất nhỏ ở cell có nội trở thấp, mối nối tab hoặc busbar trong quá trình kiểm tra sản xuất.
BT3562A hỗ trợ LAN, RS-232C, EXT I/O, contact check, comparator và các chế độ lấy mẫu nhanh tương tự BT3561A. Doanh nghiệp có thể tích hợp máy vào trạm kiểm tra tự động, truyền kết quả về hệ thống quản lý và phân loại sản phẩm theo tiêu chuẩn QC.
Tuy nhiên, không nên mặc định BT3562A luôn tốt hơn BT3561A. Nếu đối tượng đo chỉ là cell nhỏ hoặc pack dưới 60 V và không cần dải 3 mΩ, BT3561A có thể đã đáp ứng đúng nhu cầu. Chọn thiết bị theo dải đo thực tế giúp tránh đầu tư vào những khả năng không được sử dụng.
Nên chọn BT3554-51, BT3561A hay BT3562A?
Chọn BT3554-51 khi:
- Cần kiểm tra ắc quy UPS, data center, viễn thông hoặc nguồn dự phòng.
- Kỹ thuật viên phải di chuyển giữa nhiều tủ và nhiều địa điểm.
- Muốn lưu kết quả theo từng bình, từng cụm hoặc từng vị trí.
- Cần đánh giá nhanh PASS/WARNING/FAIL trong công tác bảo trì.
Chọn BT3561A khi:
- Cần kiểm tra cell, module hoặc pack trong sản xuất.
- Điện áp đối tượng đo không vượt quá 60 V.
- Dải điện trở thấp nhất 30 mΩ đáp ứng yêu cầu kiểm tra.
- Cần kết nối LAN, PLC hoặc handler để tự động hóa.
Chọn BT3562A khi:
- Đối tượng là cell lớn cho xEV hoặc pack đến 100 V.
- Cần dải đo 3 mΩ và độ phân giải đến 0,1 µΩ.
- Muốn kiểm tra các đối tượng có nội trở rất thấp trên dây chuyền.
- Cần tốc độ, độ lặp lại và khả năng tích hợp của dòng BT356xA.
Những thông tin cần xác định trước khi mua
Trước khi yêu cầu báo giá máy kiểm tra pin Hioki, doanh nghiệp nên cung cấp loại pin hoặc ắc quy, điện áp tối đa, khoảng nội trở dự kiến, số lượng mẫu cần đo trong một ca và hình thức vận hành thủ công hay tự động. Với dây chuyền sản xuất, cần bổ sung yêu cầu về thời gian chu kỳ, số kênh, chuẩn giao tiếp, cấu tạo đầu đo và phương thức phân loại dữ liệu.
Việc xác định đúng đầu đo cũng rất quan trọng. BT3554-51 đã bao gồm đầu đo dạng pin 9465-10, còn BT3561A và BT3562A không mặc định kèm dây đo; phụ kiện cần được lựa chọn theo điện cực, điện áp và kết cấu trạm kiểm tra. Đây là chi tiết nên chốt ngay từ giai đoạn thiết kế giải pháp để tránh phát sinh khi lắp đặt.
Kết luận
BT3554-51, BT3561A và BT3562A không phải ba phiên bản thay thế trực tiếp cho nhau. Nếu cần bảo trì ắc quy tại hiện trường, BT3554-51 là lựa chọn phù hợp nhờ thiết kế cầm tay và khả năng quản lý dữ liệu đo. Nếu cần kiểm tra tự động trong sản xuất, hãy chọn BT3561A cho cell nhỏ hoặc pack đến 60 V; chọn BT3562A khi làm việc với cell lớn, cần dải 3 mΩ hoặc pack đến 100 V.
Để chọn đúng thân máy, đầu đo và phương án kết nối, doanh nghiệp nên cung cấp mẫu pin cùng yêu cầu kiểm tra thực tế trước khi đặt hàng.
