Nguyên lý hoạt động và cách sử dụng Đồng hồ đo điện trở

Đồng hồ đo điện trở là thiết bị đo lường điện được sử dụng nhiều nhất hiện nay. Tuy nhiên, nhiều người dùng vẫn chưa hiểu hết nguyên lý hoạt động, và cách sử dụng thiết bị này. Vì vậy, Hioki xin chia sẻ nội dung bài viết về đồng hồ đo điện trở.

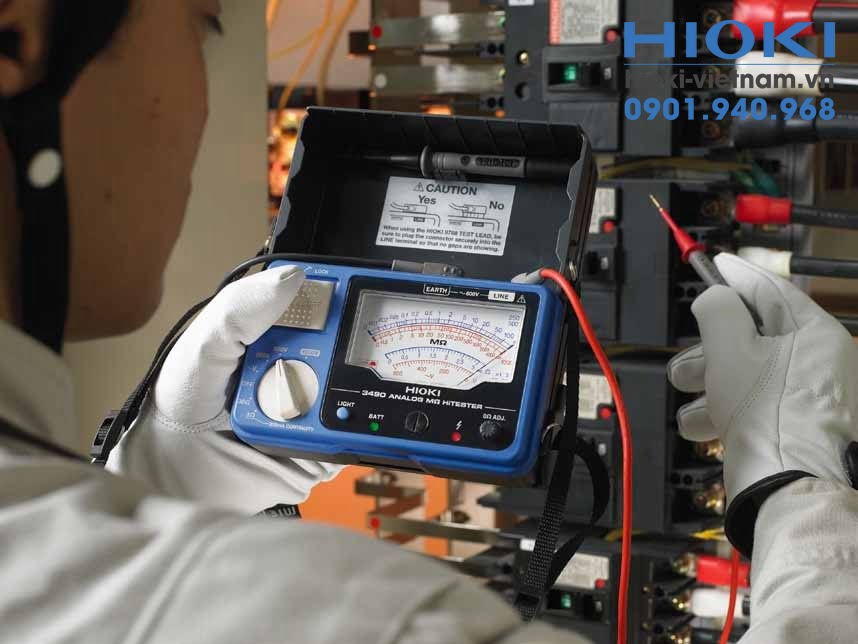

Nguyên lý hoạt động của đồng hồ đo điện trở

Đồng hồ đo điện trở được chế tạo dựa trên nguyên lý làm việc của các cuộn dây chuyển động. Khi đặt một dây dẫn điện trong từ trường, sẽ xuất hiện lực cơ học chạy qua, hướng và độ lớn của lực cơ học sẽ phụ thuộc vào hướng, cường độ của từ trường và dòng điện.

Gợi ý cho bạn: Hướng dẫn cách đo điện trở bằng đồng hồ vạn năng chính xác nhất

Các loại đồng hồ đo điện trở

Hiện nay trên thị trường có bán các sản phẩm đồng hồ điện trở cầm tay và đồng hồ điện trở để bàn

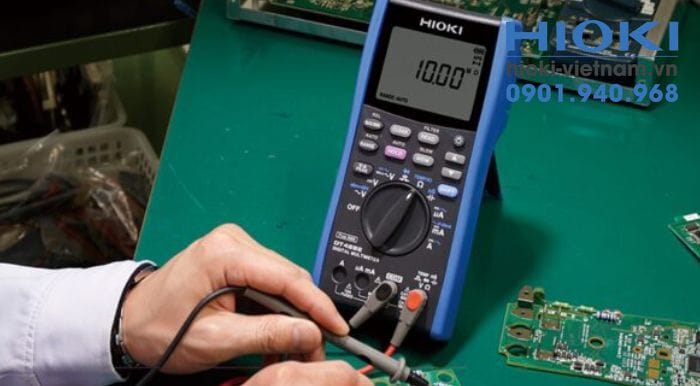

Đồng hồ điện trở cầm tay

Đồng hồ điện trở cầm tay là mẫu đồng hồ điện trở được sử dụng phổ biến hiện nay nhờ khả năng thực hiện phép đo linh hoạt, nhanh chóng. Theo cấu tạo, đồng hồ điện trở cầm tay được chia thành đồng hồ điện trở dạng số và đồng hồ điện trở dạng kim.

Với khả năng thực hiện các phép đo với độ sai rất nhỏ khoảng 0.05% nên đồng hồ điện trở cầm tay được sử dụng nhiều trong các công việc lắp đặt, sửa chữa, bảo dưỡng trong các khu chung cư, xưởng oto, công trường bệnh viện.

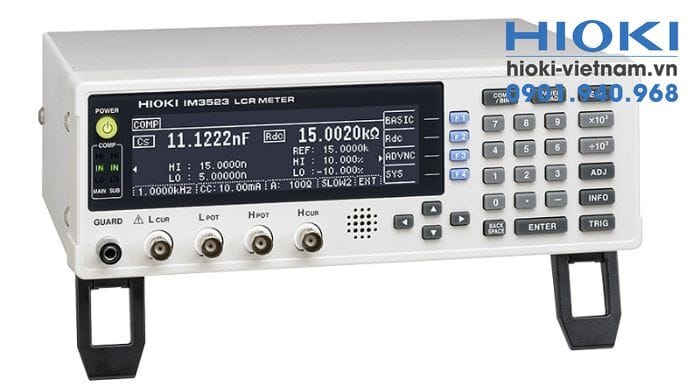

Đồng hồ điện trở để bàn

Đồng hồ điện trở để bàn là mẫu đồng hồ điện trở có khả năng thực hiện phép đo với độ chính xác cao nên thường được sử dụng phục vụ công việc trong phòng thí nghiệm.

Đồng hồ điện trở để bàn có kích thước lớn hơn đồng hồ điện trở cầm tay, nên đồng hồ điện trở để bàn không cơ động, tiện lợi như đồng hồ điện trở cầm tay

Đồng hồ điện trở để bàn cho phép người sử dụng thực hiện nhiều chế độ đo khác nhau với sai số vô cùng thấp khoảng 0.0025%, vì vậy sản phẩm này thường được sử dụng trong các phòng nghiên cứu, chế tạo sản phẩm

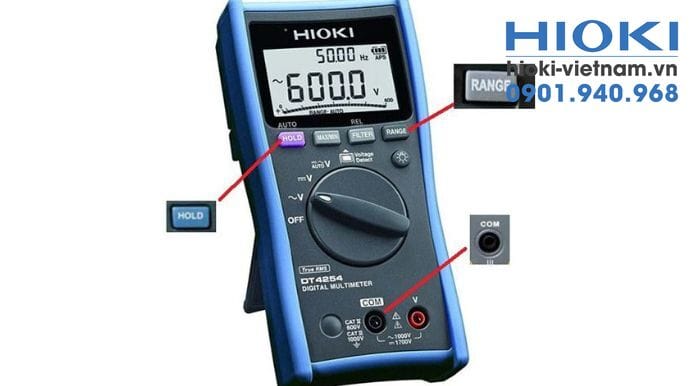

Đồng hồ vạn năng đo điện trở

Đồng hồ vạn năng là một công cụ đa năng hữu ích để đo điện trở, điện áp và dòng điện. Với nhiều thang đo khác nhau, đồng hồ vạn năng có thể đo được điện trở trong một phạm vi rộng, từ những điện trở nhỏ đến những điện trở lớn. Đo điện trở bằng đồng hồ vạn năng (VOM) là một kỹ năng cơ bản trong điện tử.

Đồng hồ vạn năng có độ chính xác cao, đặc biệt là đối với đồng hồ vạn năng số. Kết quả đo được hiển thị một cách rõ ràng và chính xác trên màn hình LCD, giảm thiểu sai sót do đọc nhầm giá trị.
Các đồng hồ vạn năng hiện đại thường được trang bị các công nghệ tiên tiến, giúp tăng cường độ chính xác và độ ổn định của kết quả đo.

Đồng hồ vạn năng có kích thước nhỏ gọn, dễ dàng mang theo và sử dụng ở nhiều địa điểm khác nhau.Các thao tác đo của đồng hồ vạn năng đơn giản, trực quan, giúp người dùng nhanh chóng làm quen và sử dụng thành thạo.

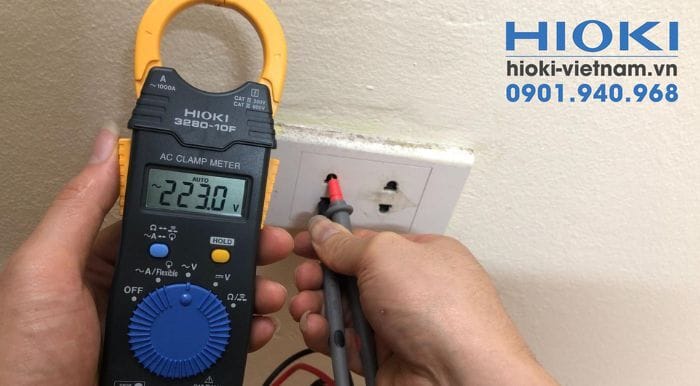

Đo điện trở bằng ampe kìm

Ampe kìm, mặc dù chủ yếu được thiết kế để đo dòng điện, nhưng một số mẫu ampe kìm hiện đại cũng tích hợp chức năng đo điện trở. Với tính linh hoạt và đa năng, Ampe kìm không chỉ đo điện trở mà còn có khả năng đo dòng điện, điện áp và đôi khi cả tần số. Ngoài ra một số ampe kìm chuyên dụng được thiết kế đặc biệt để đo điện trở đất. Điều này giúp tiết kiệm không gian và chi phí cho người dùng, đặc biệt là trong các công việc bảo trì và sửa chữa điện.

Việc đo điện trở đất bằng ampe kìm thường nhanh chóng và tiện lợi hơn so với các phương pháp truyền thống. Trong một số trường hợp, việc sử dụng ampe kìm để đo điện trở có thể an toàn hơn so với việc sử dụng đồng hồ vạn năng, đặc biệt là trong các môi trường có điện áp cao.

Cách sử dụng đồng hồ đo điện trở

Để giúp quý khách hiểu rõ cách sử dụng đồ hồ đo điện trở, Hioki xin chia sẻ chi tiết cách sử dụng đồng hồ đo điện trở

Cách đo điện trở bằng đồng hồ đo điện trở số

Bước 1: Chỉnh núm đến chức năng đo điện trở Ω.

Bước 2: Cắm dây đo màu đỏ vào cổng V/Ω và dây đo màu đen vào cổng COM

Bước 3: Đặt hai đầu kim đo vào hai đầu điện trở để thực hiện phép đo. Kết quả phép đo sẽ được hiển thị dạng số trên màn hình giúp quý khách dễ dàng theo dõi, ghi chép kết quả phép đo

Lưu ý khi sử dụng đồng hồ đo điện trở số

• Quý khách thực hiện tắt nguồn điện trước khi thực hiện đo điện trở
• Không thực hiện phép đo điện áp và dòng điện khi thang đo đồng hồ đang ở vị trí đo điện trở
• Để tránh ảnh hưởng tới kết quả đo, quý khách không được tiếp xúc đồng thời vào hai que đo khi điện trở lớn hơn 10kΩ)

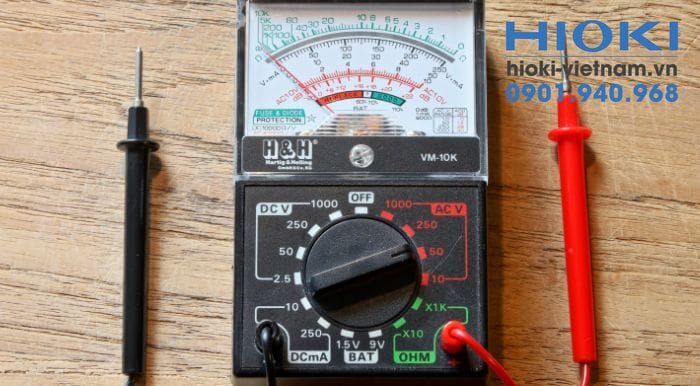

Cách đo điện trở bằng đồng hồ đo điện trở kim

• Bước 1: Chỉnh thang đo tới chế độ đo điện trở Ω. Tùy theo yêu cầu đo điện trở lớn hay nhỏ để lựa chọn thang đo phù hợp.
• Nếu điện trở nhỏ thì để thang đo x1 ohm hoặc x10 ohm. Nếu bạn đo điện trở lớn thì để thang x1K ohm hoặc 10K ohm.
• Bước 2: Cắm dây đo màu đen vào cổng COM và dây đo màu đỏ vào cổng +. Sau đó, chập 2 đầu kim đo vào nhau để kim trên đồng hồ trở về 0.
• Bước 3: Đặt hai đầu kim đo vào hai đầu điện trở để đo và ghi lại kết quả sau khi kim trên đồng hồ đo dừng lại.
• Lưu ý: Nếu bạn để thang đo quá cao thì kim của đồng hồ điện trở sẽ thay đổi rất ít, còn nếu thang đo quá thấp thì giá trị đo có thể vượt quá thang đo khiến cho kết quả không chính xác.

Hy vọng, nội dung bài viết trên đây đã mang tới cho quý khách thông tin bổ ích về nguyên lý hoạt động, cách sử dụng đồng hồ đo điện trở. Nếu quý khách cần thêm thông tin về các mẫu đồng hồ đo điện trở, xin vui lòng liên hệ Hioki để được tư vấn và phục vụ
